Lateral MOSFETs SuSy circlotron

[Sipi]

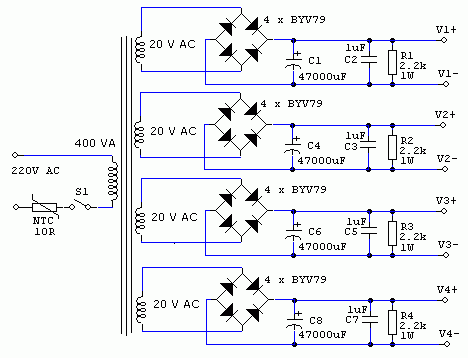

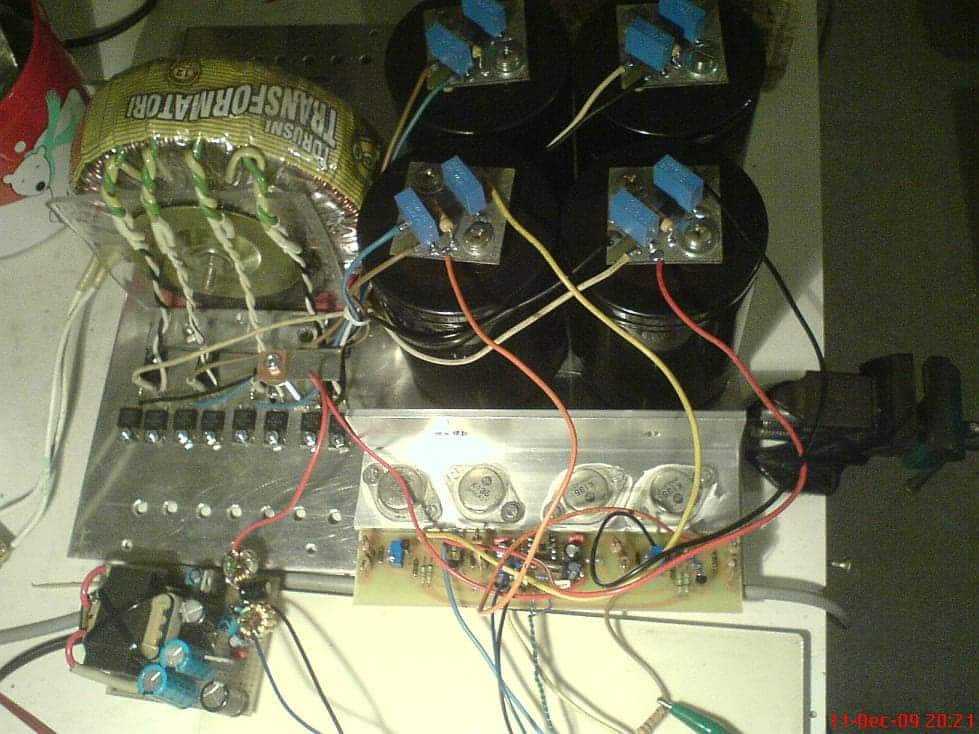

Jacco sa velikog DIYA je bio dobar da odvoji 10 kom. uparenih 2sk135 a Zen Mod jos bolji da donira 2sj74V pa ne budem lenj i napravim jedan zgodan circlotron. Ideja se rodila jos na velikom DIYA u F5 thread-u (krajem juna 2008.) - ucestvovali Circlomanen, EUVL i KSTR.Circlotron je jako vesela igracka, malko je i most (kao Wien-ov most, ne kao standardni bridged amp), malo je i push pull, trazi diferencijalni (balansirani) ulaz - sto ga odma' deklarise kao kandidata za SuSy konfiguraciju. Zgodno je sto su svi izlazni MOSFETi istog pola (lakse se uparuje) a (mozda nekome) nezgodno je sto za stereo verziju treba cetiri nezavisna izvora napajanja (cetiri nezavisna sekundara i 4 greca).Trafo je iz TRAFCO-a (400VA, 4 x 20V AC), grecovi od BYV79 dioda, filtracija 4 x 47000uF/40V.Hladnjaci su 30 x 15 cm sa 4 cm rebrima, crna eloksaza.Amp je realizovan ovako:na ulazu je buffer sa BF862(R28 podesava DC offset kako buffera tako i celog amp-a) jer je ulazna impedansa SE2BAL konvertora (opa1632) niska.Diferencijalni signal iz opa1632 pobudjuje cirklotron cija je bazna sema nalik na F5 (JFET pobudjuje MOSFET suprotnog pola, izlaz sa Drain-a). SuSy povratna sprega ostvarena je preko R1 a 2sj74V su kaskodirani jer zbog "lebdeceg" napajanja njihov Vds prelazi 30V.Evo je sema:slika funkcionalnog prototipa (jedan kanal):sam pojacavacki modul (jedan kanal):Kako svira, ne mogu da dam jak sud, samo jedan kanal je napravljen i na malom zvucniku za probu, u radionici, sve je OK. Detaljan izvestaj kad budu gotova oba kanala i skutijano.

[Sipi]

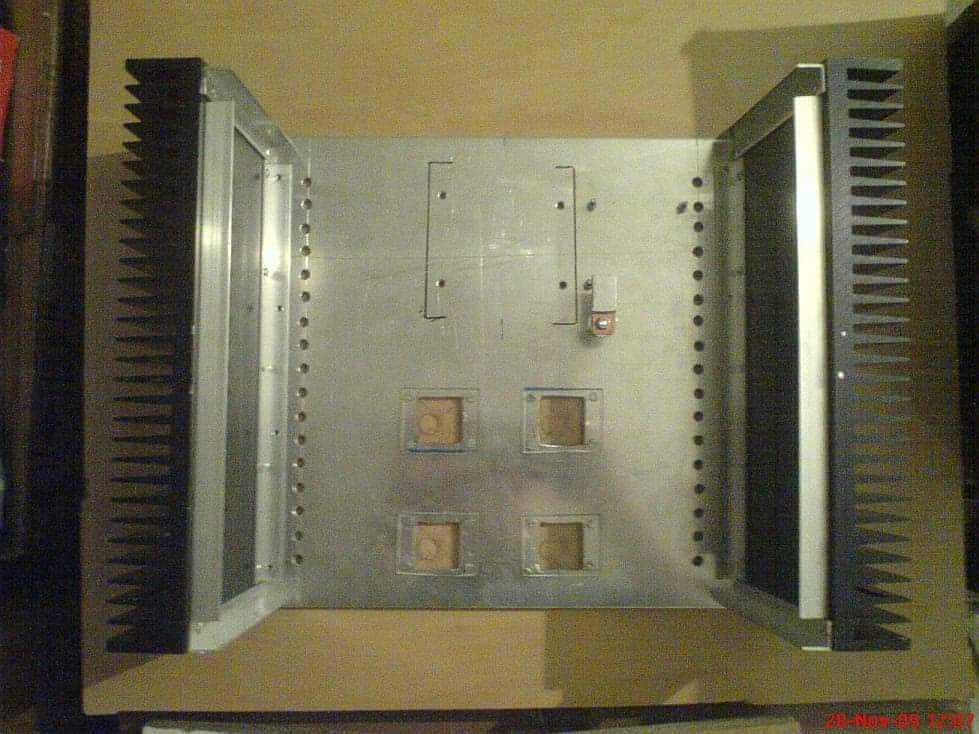

Izgled haldnjaka i osnove kutije (30 x 30 cm):

[Sipi]

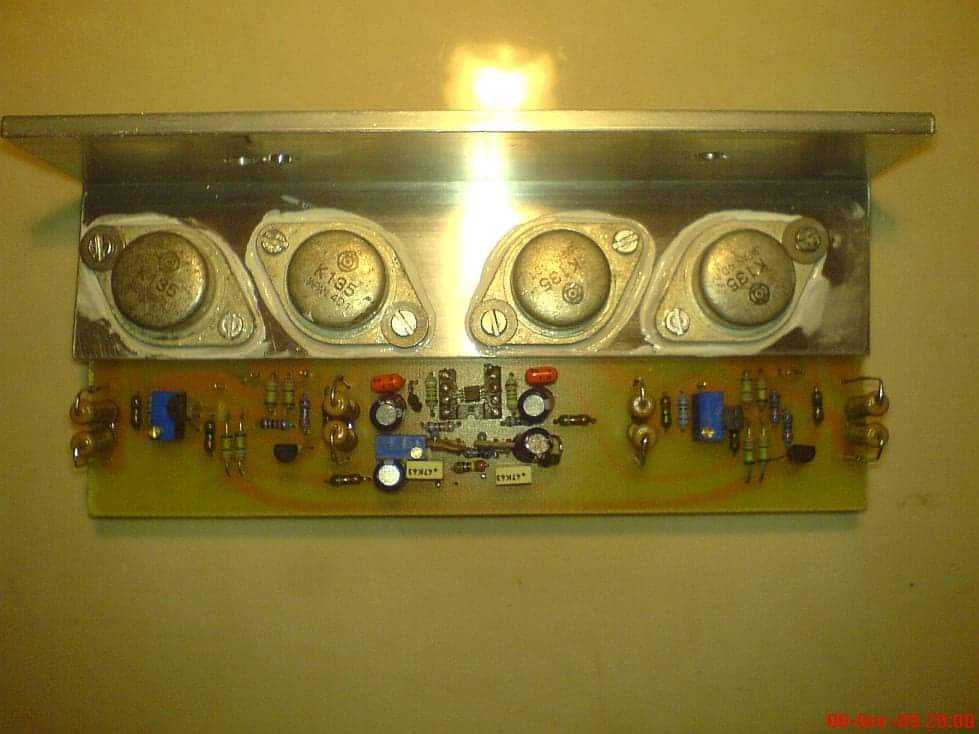

PCB, 16 x 6 cm, domaca radinost, crtano flomasterom, etzovano HCl+H2O2

[Zen Mod]

nije tebi lako .......

[Sipi]

nije tebi lako .......

Vidi sig

[Zen Mod]

Vidi sig

koji ?

[Sipi]

koji ?

E sad si over the line ! :siroma:Vrci dedinu sliku da ne bi s tobom probao vurunu!Sad kad si obriso moj, vidi sig od Skendera!Sad je vec bolje

[Zen Mod]

:hammer:as' na kraj srca ..... od silnog smejanja nisam napravio backup , pa sam vrn'o po secanju ....

[Ја sam sam]

 Јел ниси имао неkо мање подножије  .стоН_Колд

[Zen Mod]

......Sad kad si obriso moj, vidi sig od Skendera!Sad je vec bolje

kug Skendera ?

[Sipi]

kug Skendera ?

Onog sto te .... iza gelendera !

[Sipi]

Јел ниси имао нео мање подножије .стоН_Колд

Jesam, al' ovo mi bilo zgodnije

[Zen Mod]

napujdacu Steina na tebe .....samo se ti zaebai sa vlascu .....

[Sipi]

napujdacu Steina na tebe .....samo se ti zaebai sa vlascu .....

Plasis babu debelim qrcem :hi:U stvari, nemoj Steina, sad ima ove tanjire i rucke, moz' da bidne zajebano

[Ја sam sam]

U stvari, nemoj Steina, sad ima ove tanjire i rucke, moz' da bidne zajebano

А немојте само њега, које вама крив што нисте "Медицински феномен" као Он .стоН_Колд

[Zen Mod]

nemo neko Steina da mi dira

[Sipi]

:hammer:as' na kraj srca ..... od silnog smejanja nisam napravio backup , pa sam vrn'o po secanju ....

Izvini, nisam vid'o ovaj post jer je koincidirao sa dedinim u vremenskom domenu...Kakav kraj srca, kakvi bakraci, pa ti bar znas da se zezamo - ljut nam je ajvar i to je dovoljno na temu ljutnje. Nekoliko konstruktivnih postova u svakom topicu su puna kapa

[Sipi]

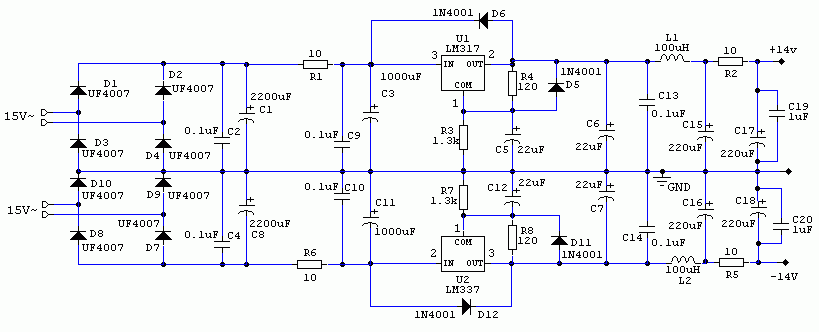

Zaboravio sam semu napajanja:+/-15V napajanje za buffer i opa1632 je sa LM317/LM337 plus CLCRC filter na izlazu:

[Zen Mod]

ja sam sad naljućen ....

[Sipi]

ja sam sad naljućen ....

Kao ren ili kao ajvar ?

[Sipi]

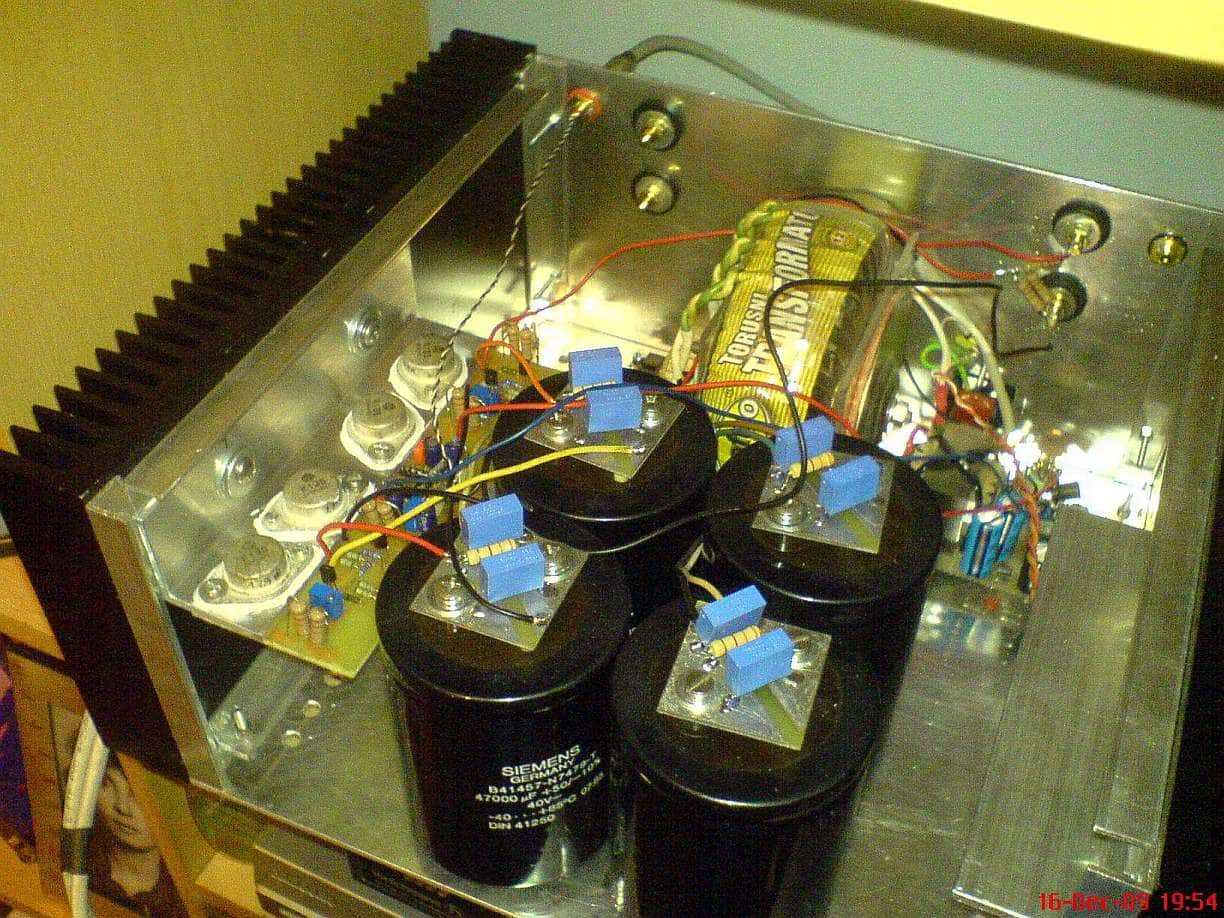

Radio sam malo na skutijavanju - tek toliko da mogu da ga prenesem u dnevnu sobu radi malo konkretnijeg slusanja (nista ozbiljno, i dalje samo jedan kanal).I nakon par sati slusanja prilicno sam zbunjen, zvuci kao Aleph i Krell istovremeno - jako dubok i voluminozan, snazan, dinamican, skoro tvrd bas, srednji meki i nezni kao kod SET-a, a visoki malo preostri - prilicno nekonzistentna tonalnost, videcu sta dalje...

[Zen Mod]

sta ti je ostatak sistema , da prostis ?koliko me secanje sluzi - ti mosfeti su poprilicno osetljivi na vrednost gate otpora - govoreci o zvuku
