Zflazar

C3m WOT/SUT preamp

183 posts in this topic

poštovani,

ideja je da se napravi line preamp koji bi koristio lampu C3m, poštarsku pentodu koja ima napon grejanja 20V, faktor pojačanja od 18 kad je u anodi neki CCS, nešto manje (po mojim izvorima internetskim) oko 12 kad je rezistivni load a oko 8-10 kad je induktivni load.

upucao bih je na radnu tačku negde od oko Ua 120-180V i strujom od 12-20mA.

koristio bih induktivno opterećenje i to ecijev TVC gde bih iskoristio onih 23-24 izvoda sekundara kao elegantno rešenje da izbegnem potenciometar pre cevi nego bih glasnoću/pojačanje preampa regulisao tako što bih "skidao" signal sa različitih pozicija sekundara koje bih regulisao sa preklopnikom, jeli.

do sad sam apsolvirao da treba da ceo sekundar prespojim sa jednim otpornikom. Sledeći stepen u koji bi preamp gledao je ulazni stepen pojačala, t.j. cev C3g koja na rešetci prema zemlji ima 47k.

molim Zen-a da prebaci relevantne postove iz ZanimamSeOvihDana teme ovde. Hvala.

Share this post


Link to post
Share on other sites

ako prebacim postove , svi ce budu u vrh tog tvog posta

postavi semu ovde , navedi nameravani Ra za ceve , navedi koji ti je prenosni odnos TVC-a ( primar prema punom sekundaru)

tek onda moze matematika i trazenje optimalnog resenja

Share this post


Link to post
Share on other sites

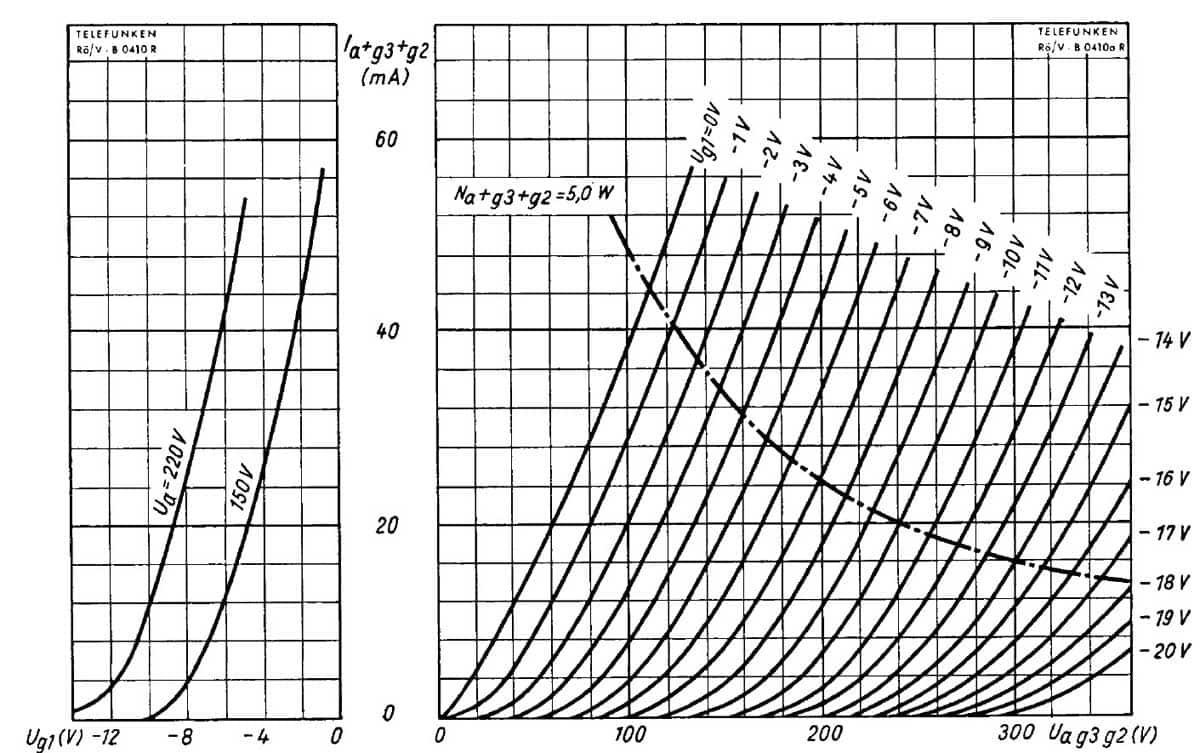

podaci o C3m

C3m.pdf

TVC ima odnos 1:1, Ra sam mislio da bude primar TVC-a, njegova induktivnost je na L-metru oko 90Hy, ukupan R primara oko 1k2 mereno unimerom.

Share this post


Link to post
Share on other sites

evo i sheme do koje sam za sad dobacio.

za Ua od 120-130V i struju od oko 12-14mA kroz lampu mislim da je Rk oko 250R

nisu nacrtani grid stoperi niti g2 & g3 spojeni sa anodom isto sa grid stoperima


Share this post


Link to post
Share on other sites

eve , da ti bude lakse

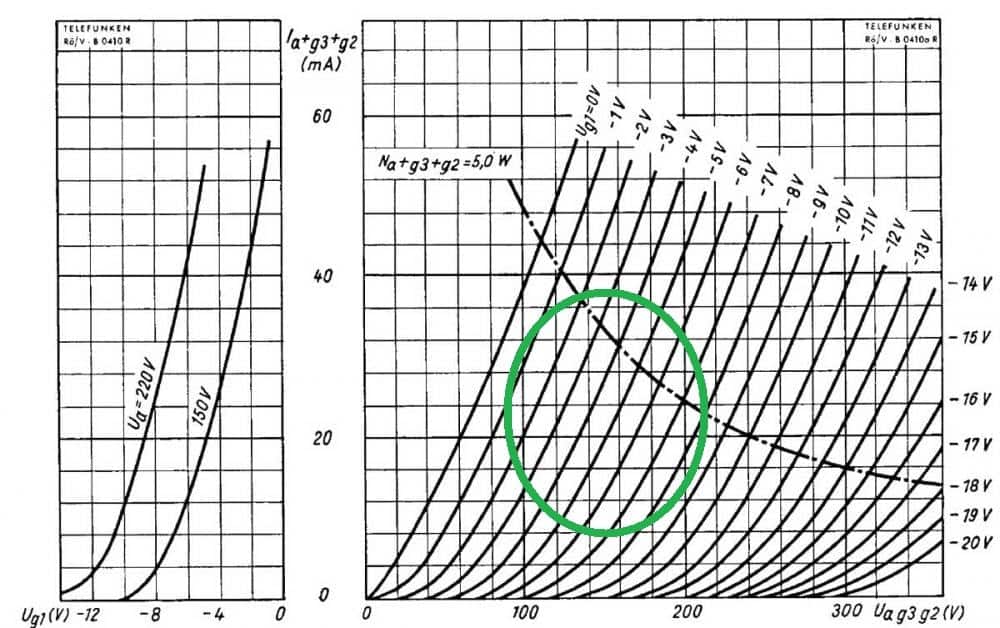

nacrtati pretpostavljanu/zeljenu radnu pravu na prilozenom grafiku , obeleziti radnu tacku



ovom prilikom zanemariti da je to u stvari radna elipsa



sacuvaj sliku u komp , uvuci u paint , crtaj crvenom



onda uplodaj ovde


Share this post


Link to post
Share on other sites

Pa uzmi brate osciloskop pa izmeri sta se desava. Ako se otvoreni deo sekundara ponasa kao antena stavi otpor kao na shemi. Kreni od velikih vrednosti pa smanjuj.

Gledasda li na tom kraju ali ina izlazu postoje neke oscilacije...

Share this post


Link to post
Share on other sites

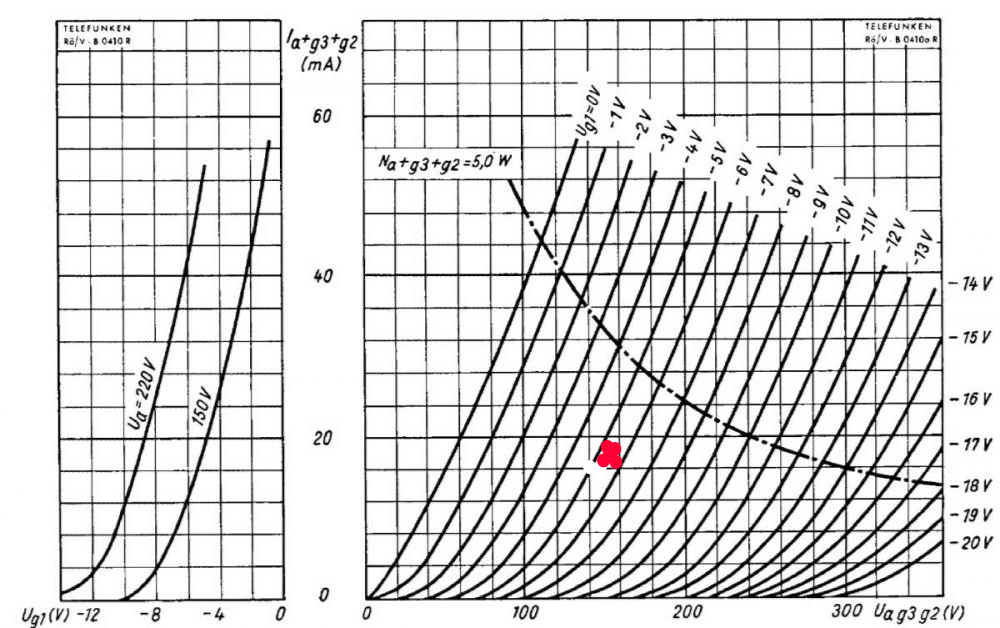

zen, tu negde u komšiluku crvene tačke bih ubo radnu tačku...

zzz, hvala na sugestiji, kad/ako ovo proradi onda će ići verovatno i na osciloskop kod nekog ko ga ima i ko zna i da ga koristi :)


Share this post


Link to post
Share on other sites

aj sad , kad si vec utackao tacku , probaj da ulinijas i radnu pravu ....... samim time se i definise loading cevi

pa se onda lepo ocita sa grafa i Ri i strmina u lokalu radne tacke (mada je to , da se razumemo , prvi korak .......)



nije red da ti neko iz komsiluka kaze gde da vezes kravu ........  :beta:

Share this post


Link to post
Share on other sites

za region "crvene tačke":

znači za 5V pada napona na 18mA Rk je 277R a na 1k2 dc otpora primara SUT-a je pad napona na 18mA struje 21V pa ako hoću na anodi 140V onda moram da imam napajanje od oko 160V

...ondak bi Ri bio (140-5)/0.018=7k5?

:)

uhhh, davno sam se s ovim bavijo, u poslednjih 10-15 godina sam samo slagao kockice...
