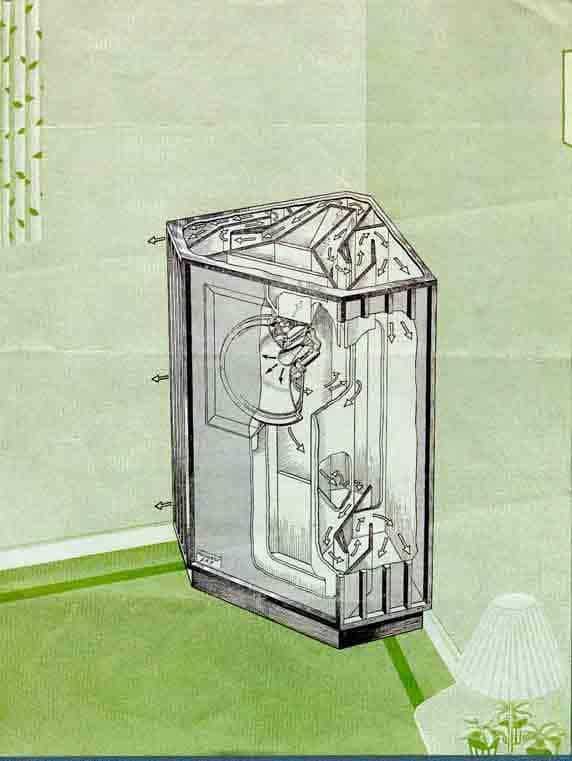

Modifikacija GRF Tannoy

[Beaver]

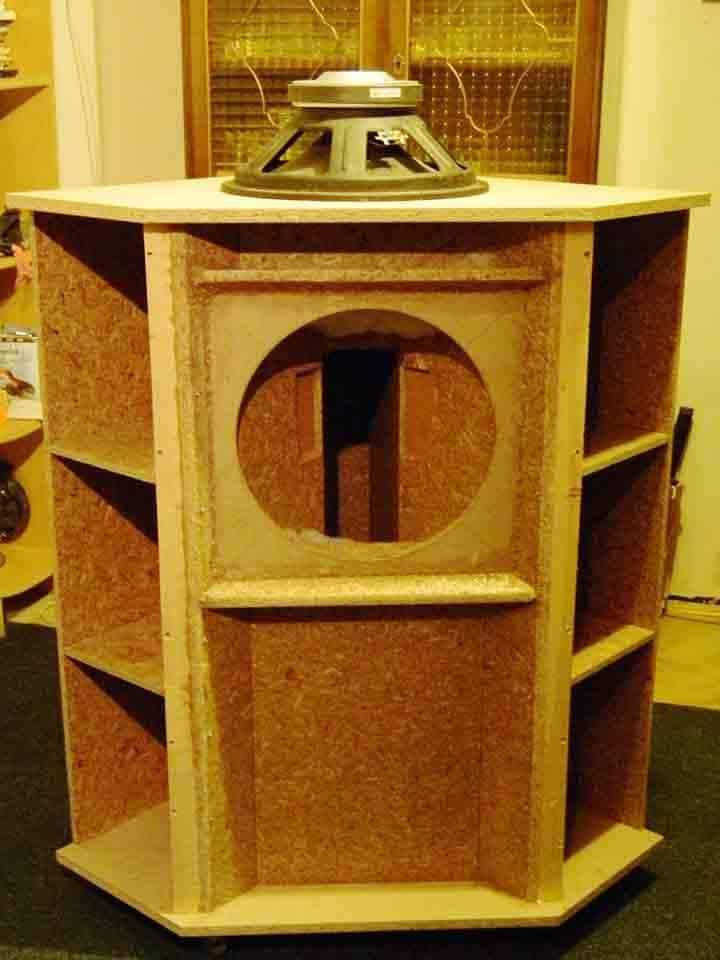

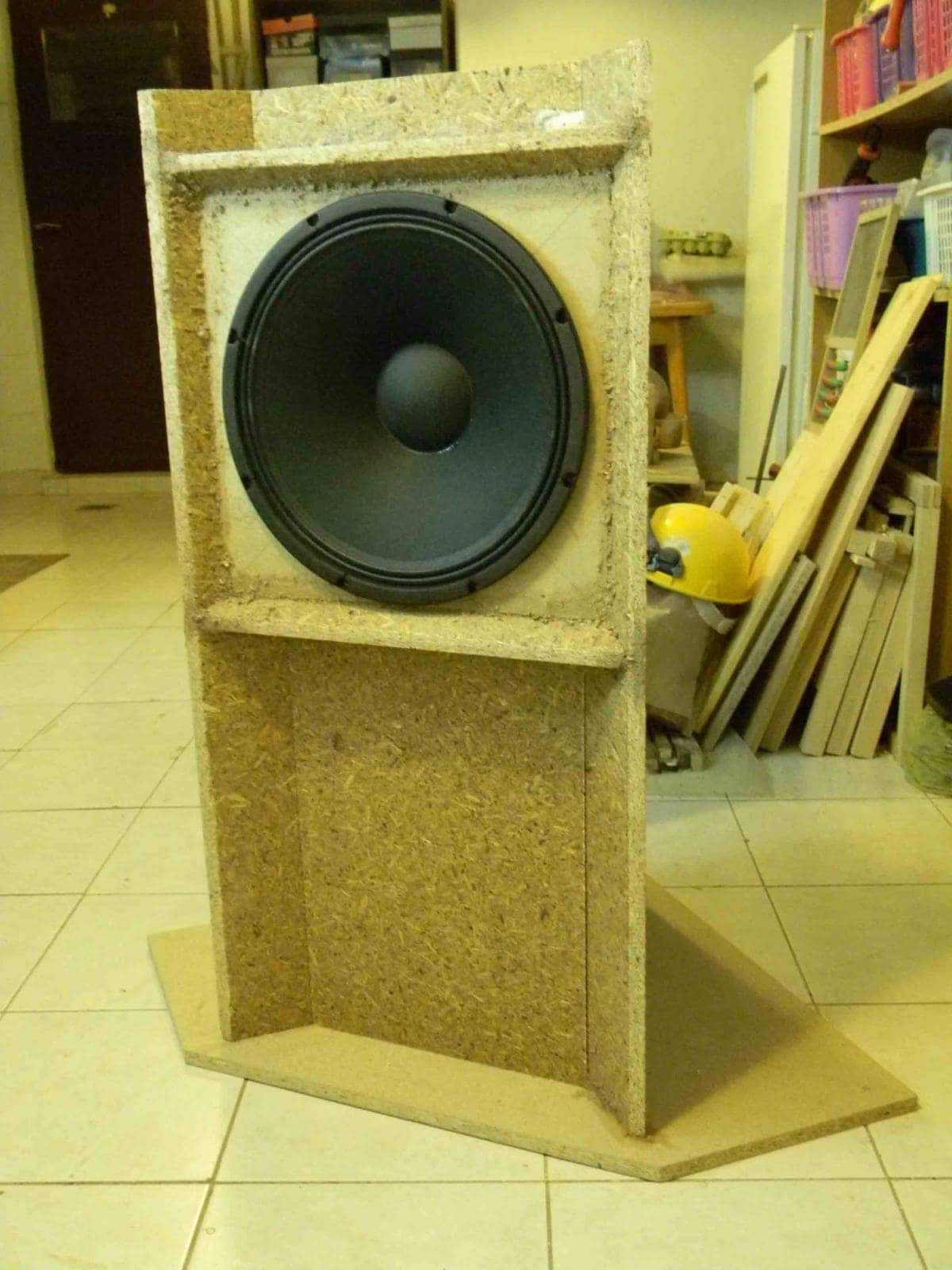

Modifikacija GRF Tannoy

[Beaver]

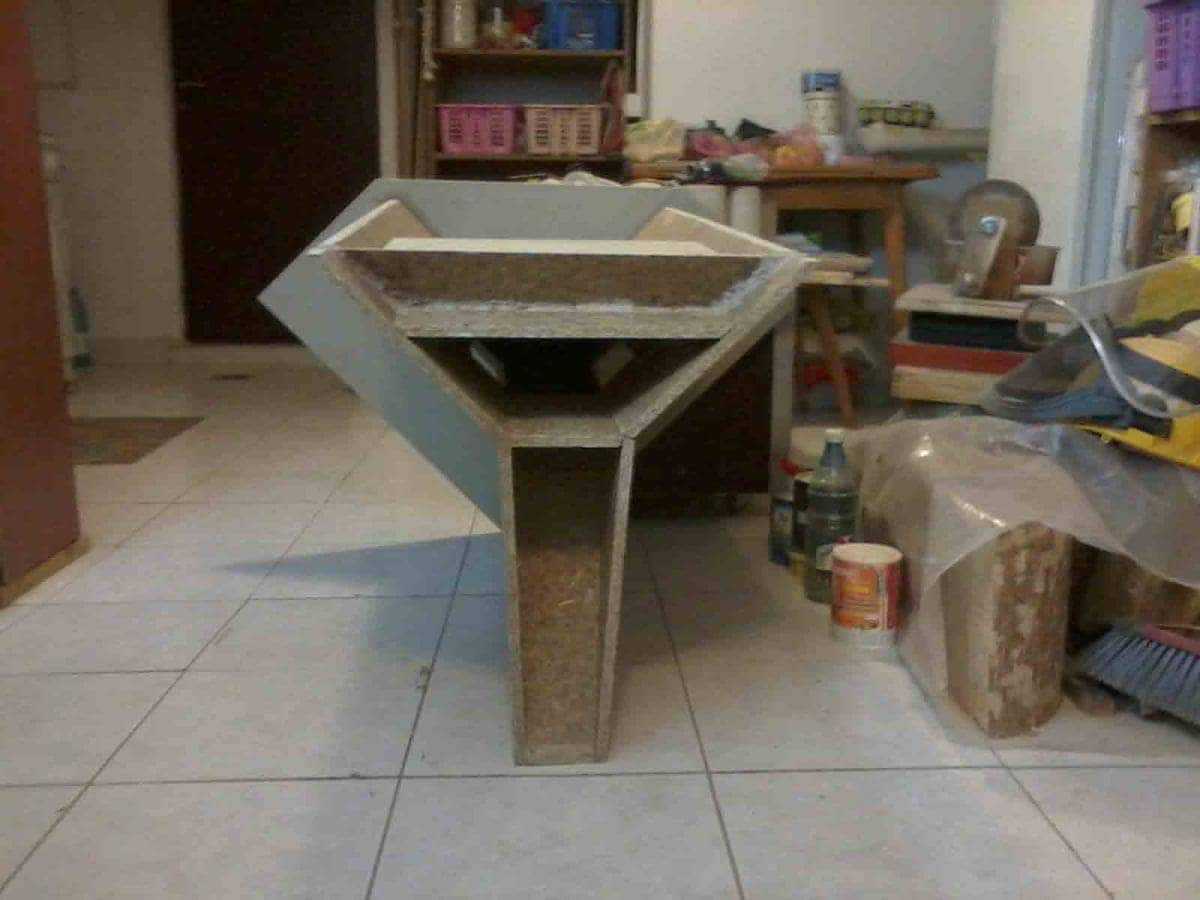

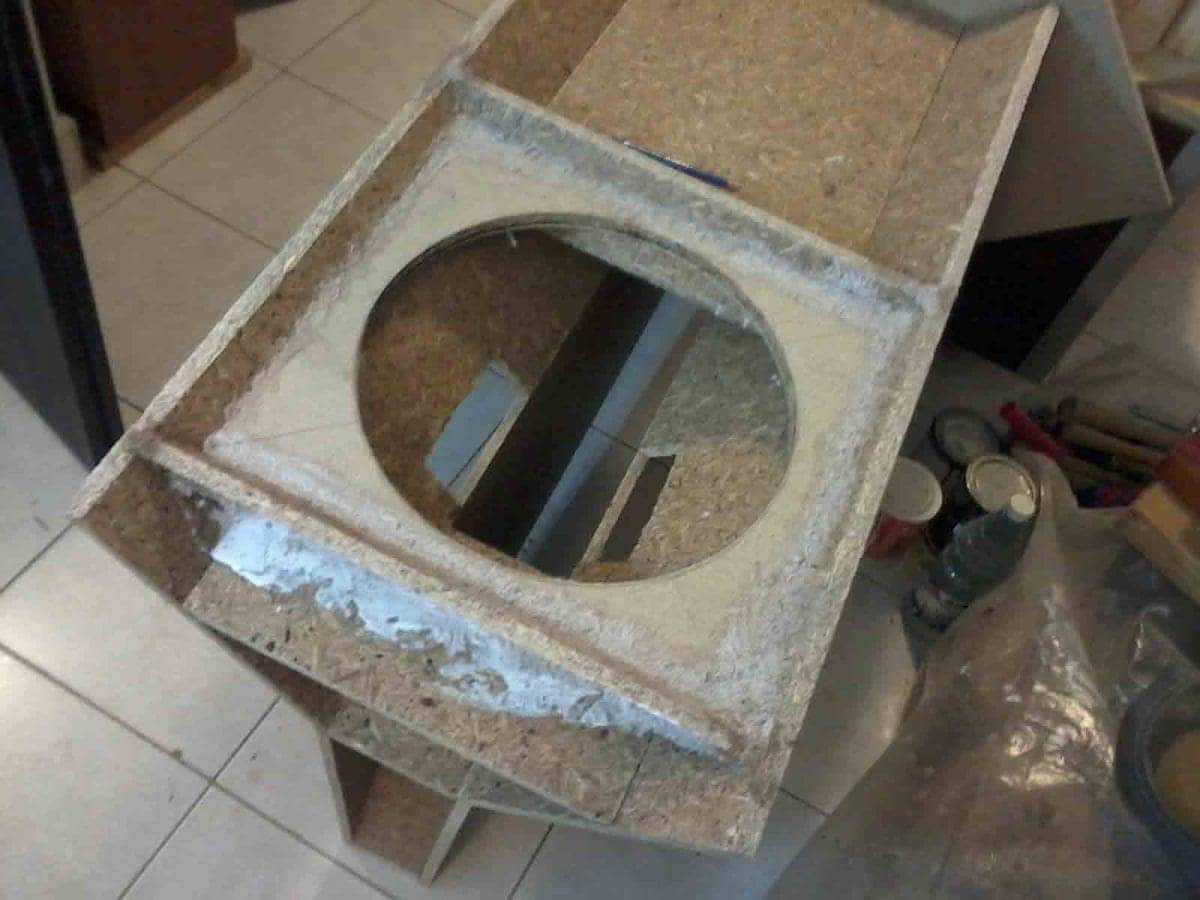

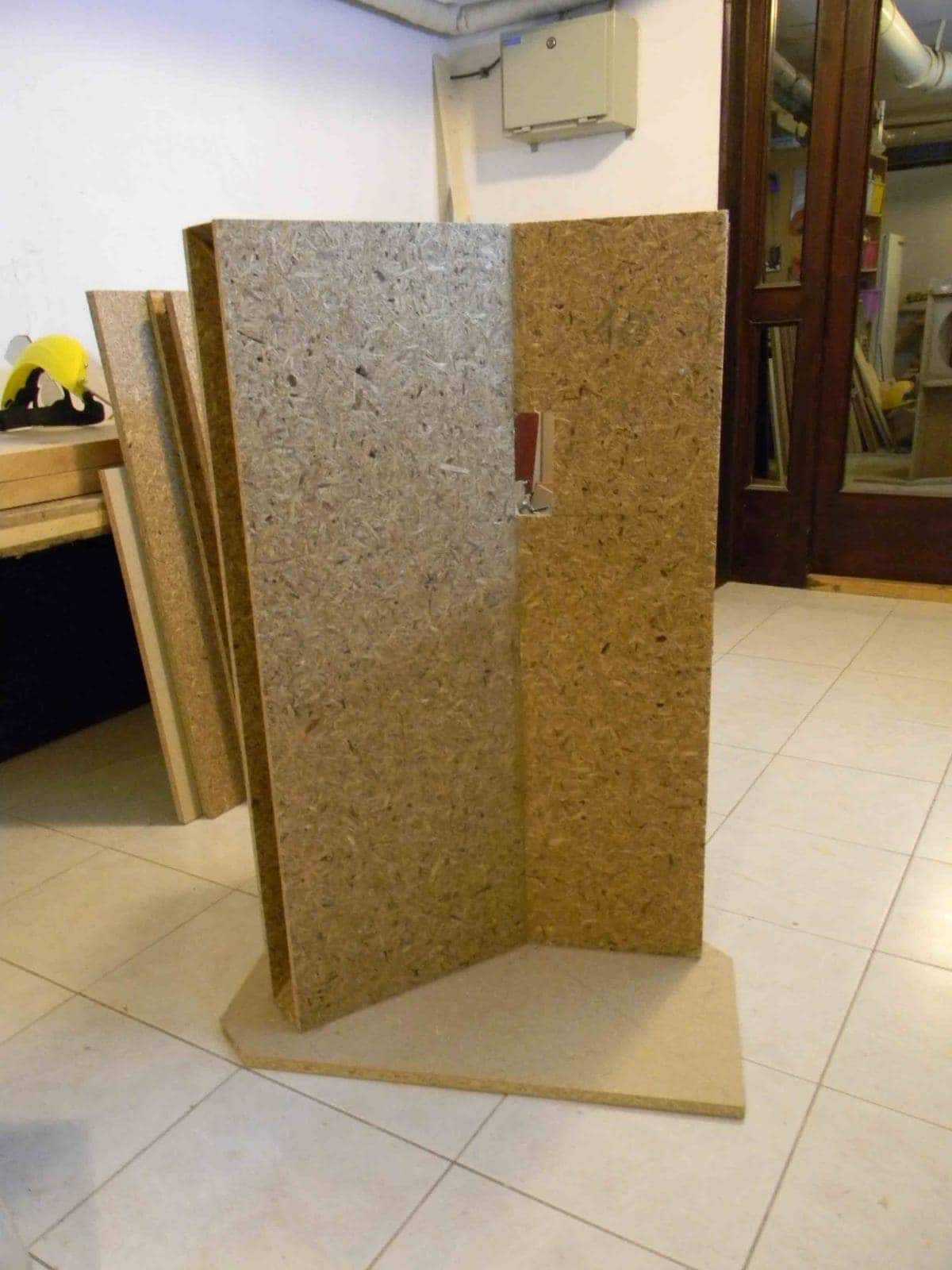

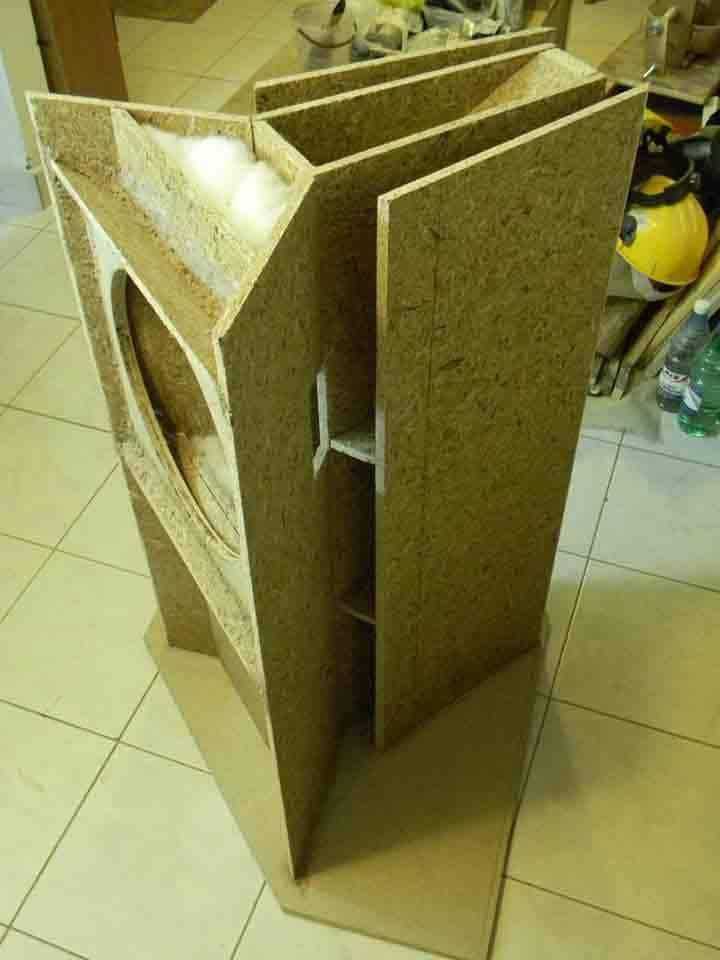

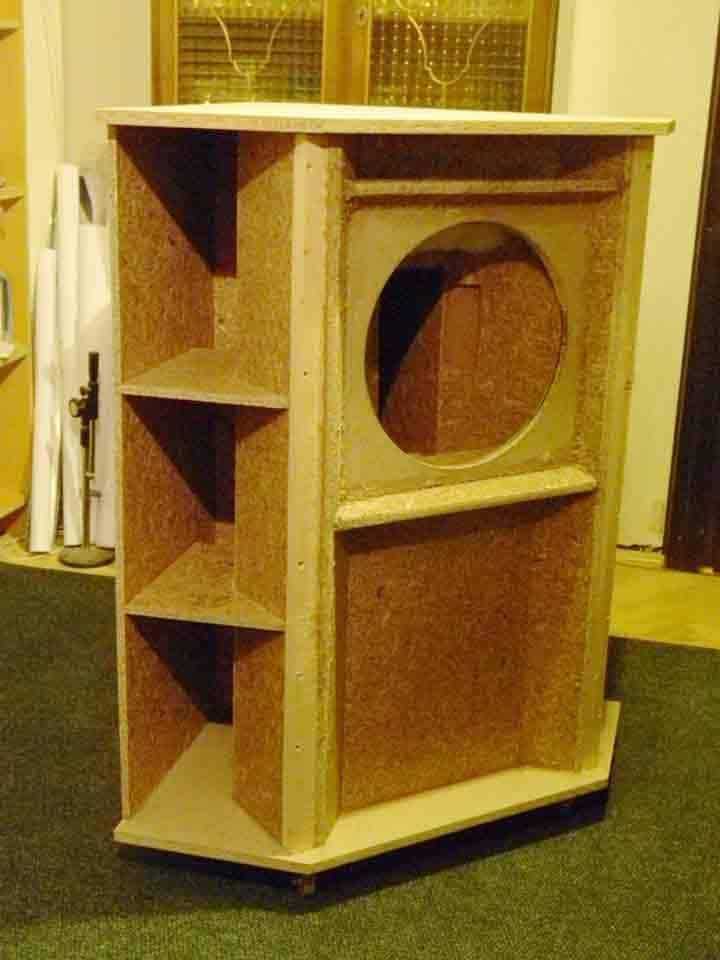

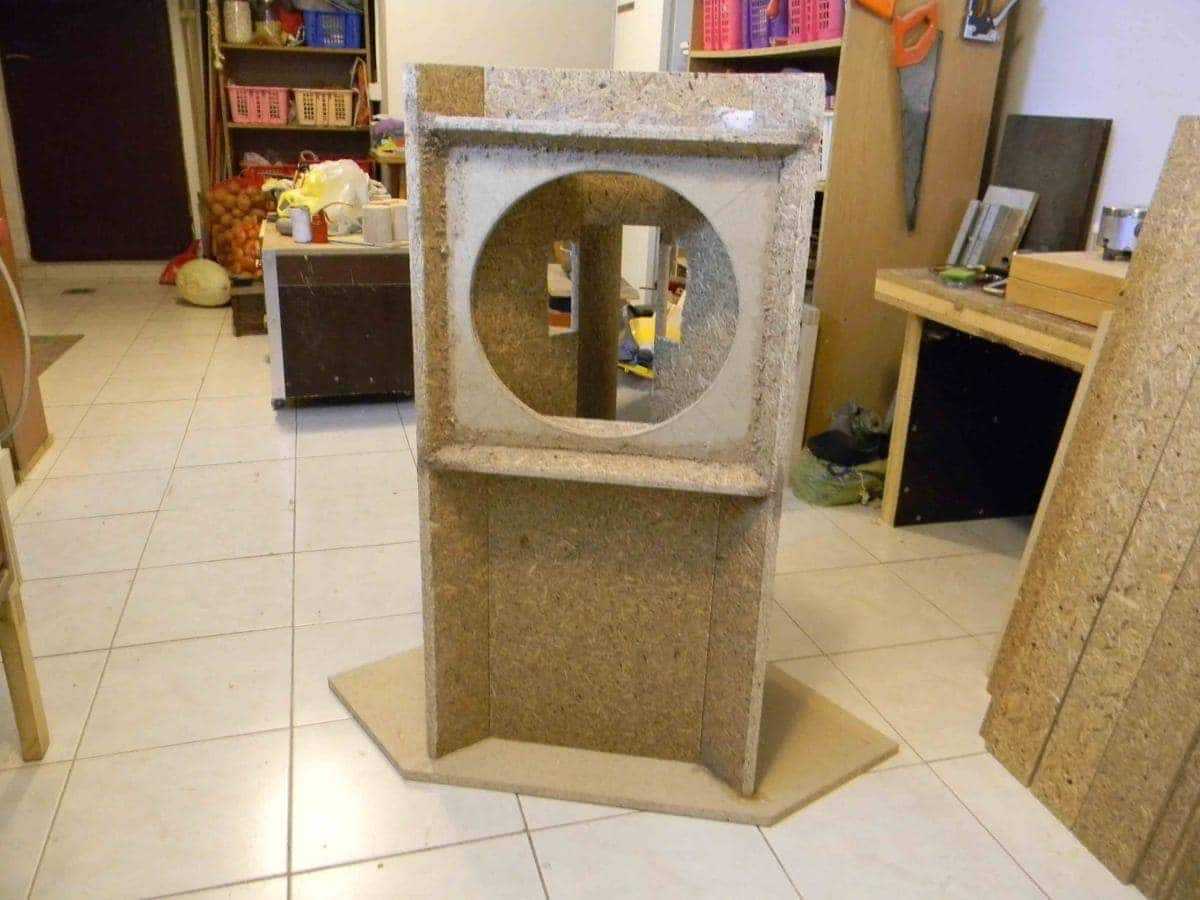

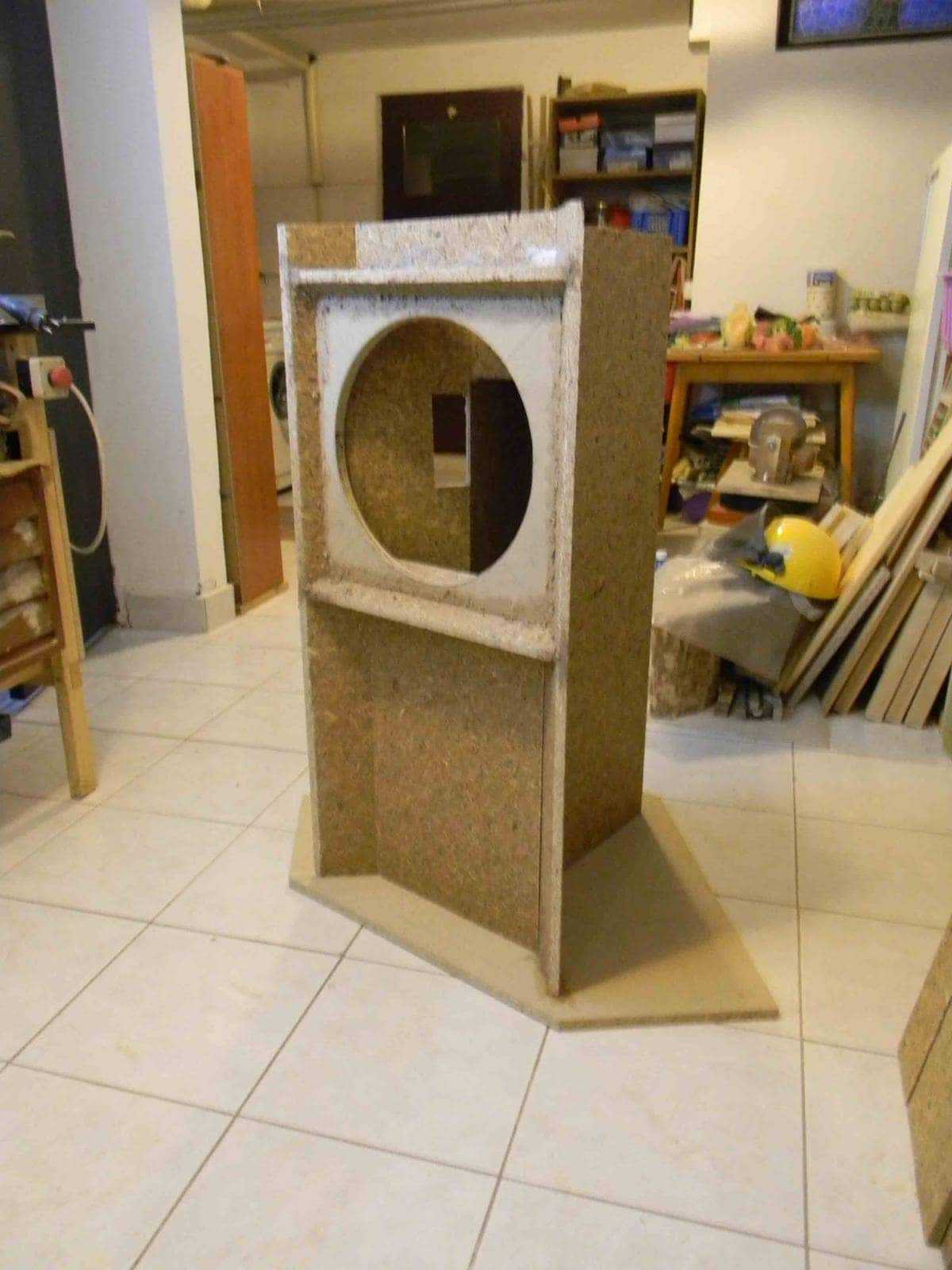

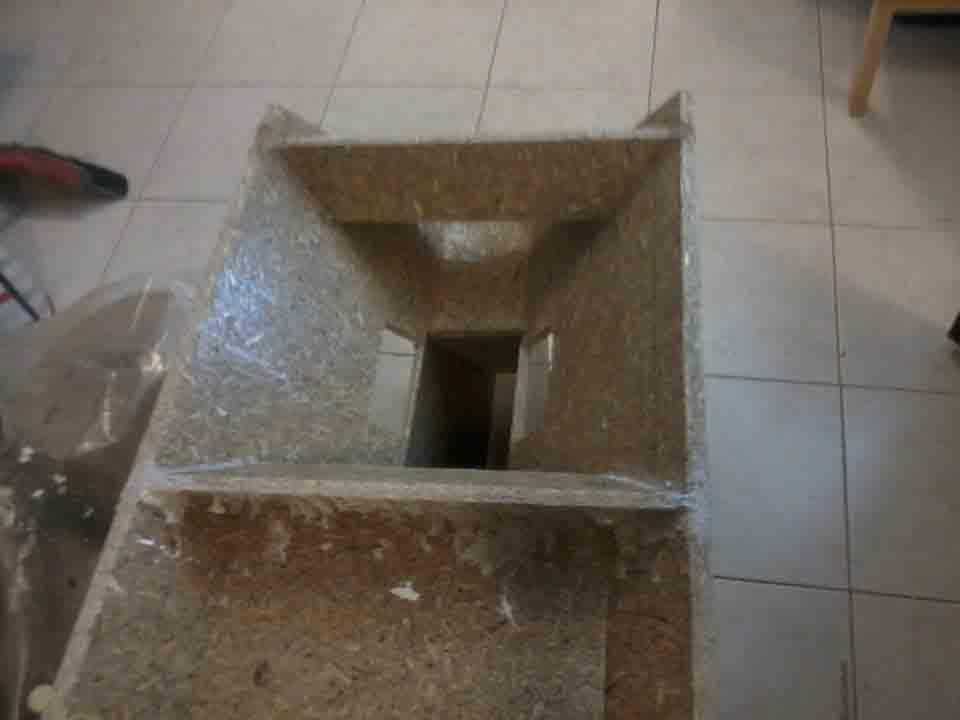

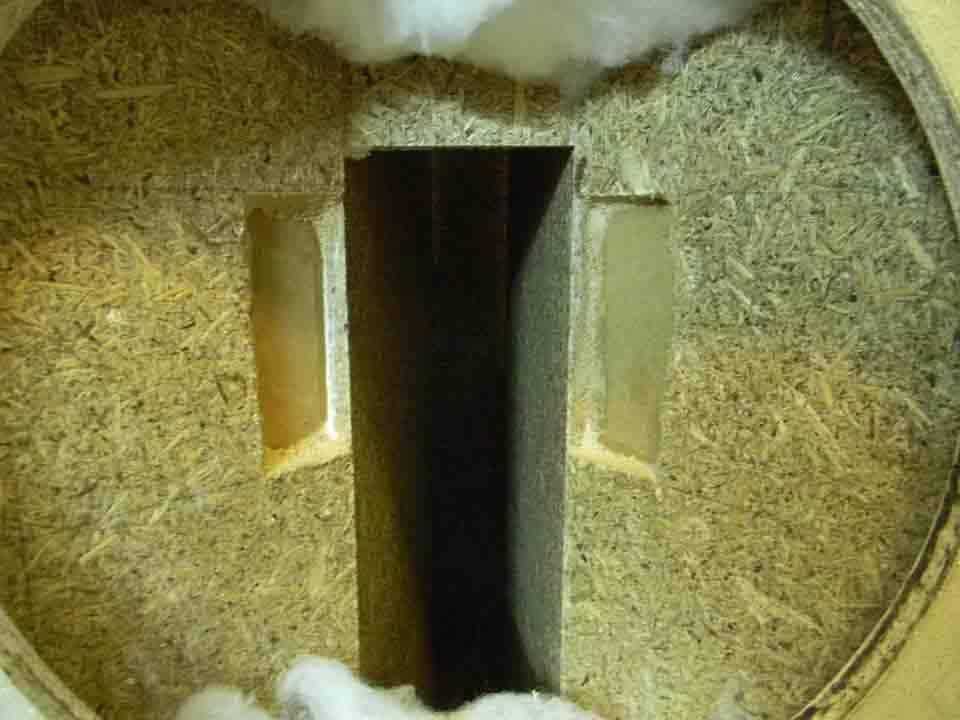

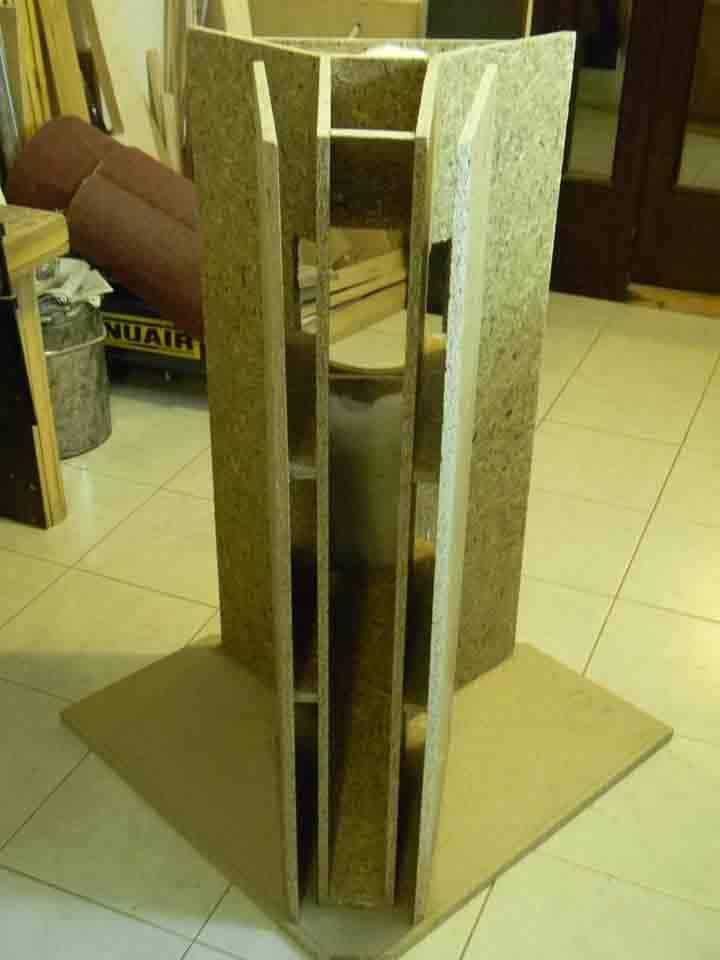

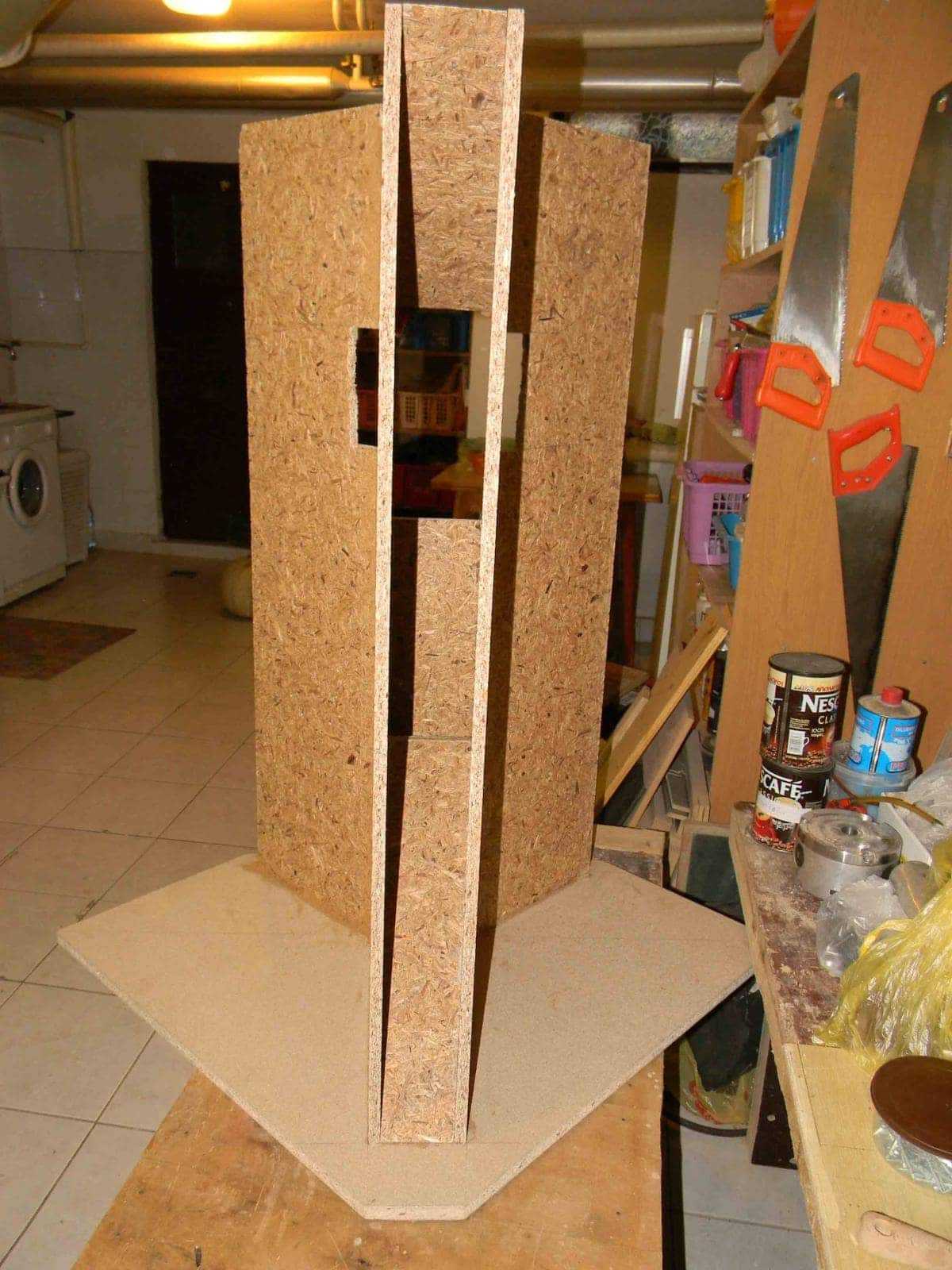

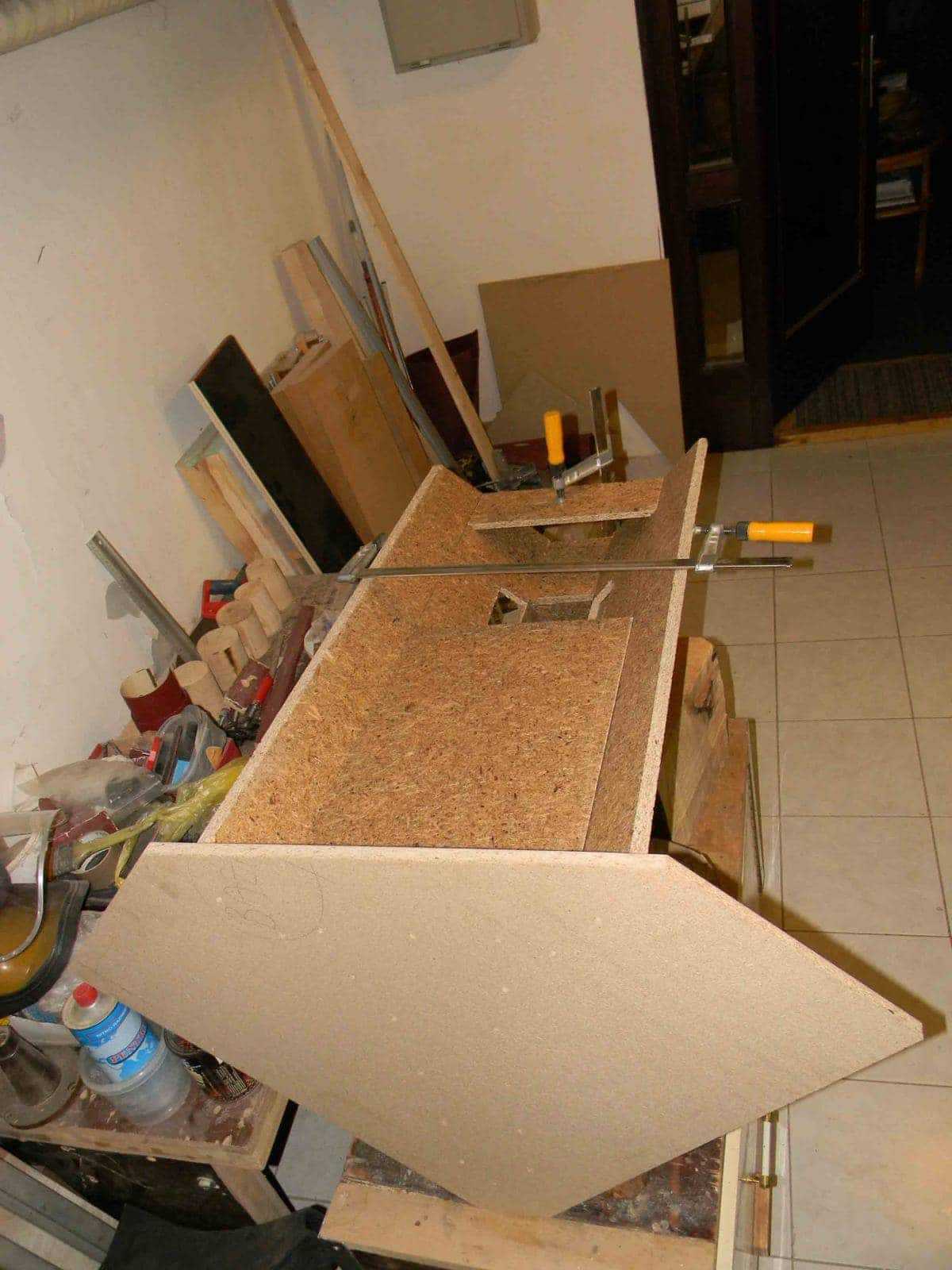

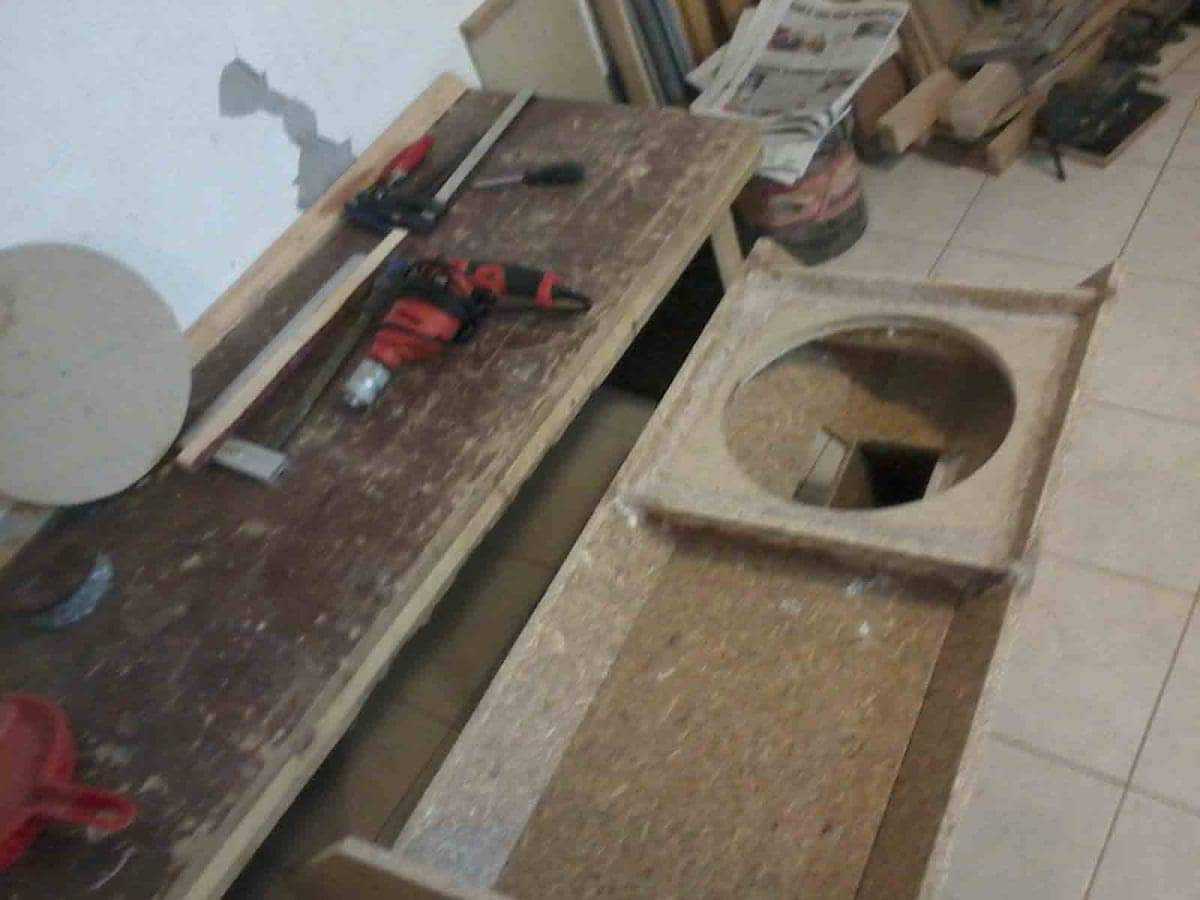

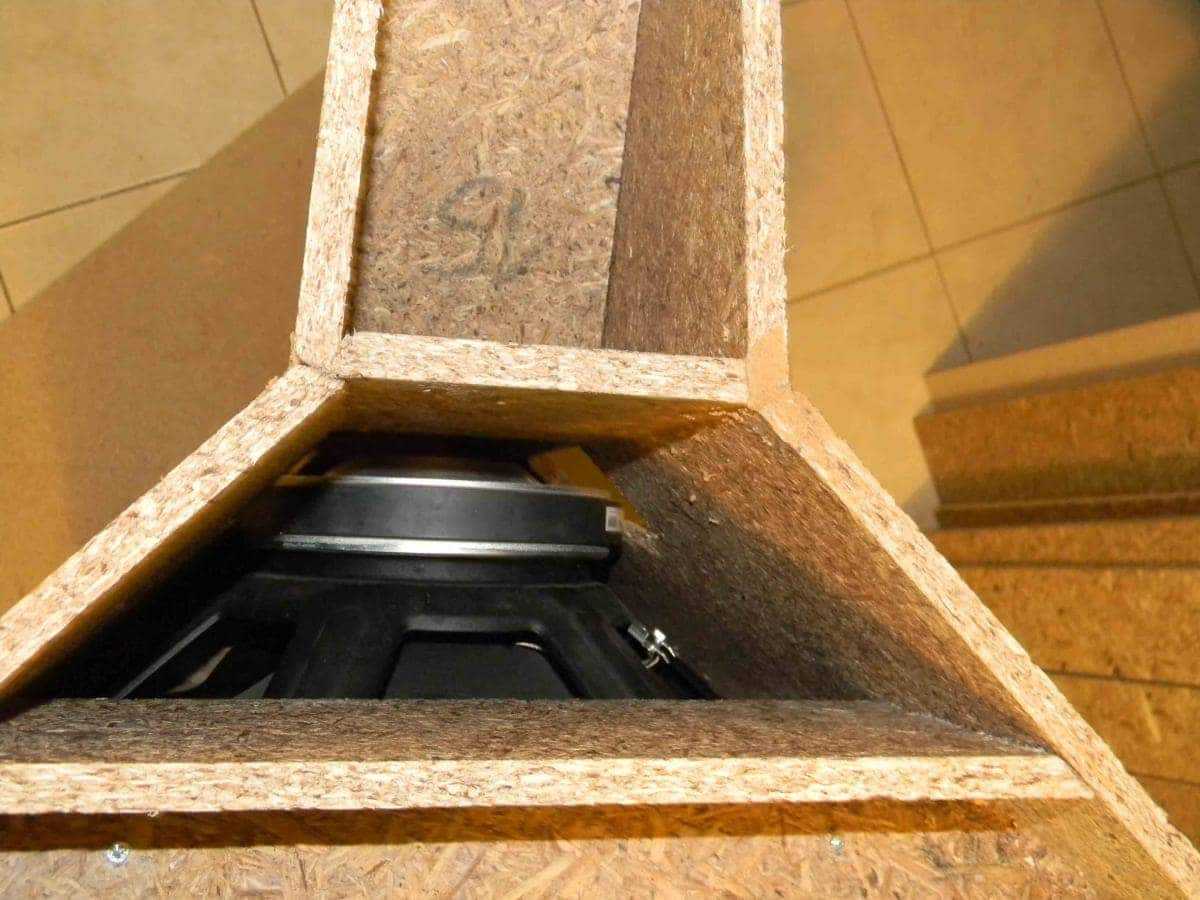

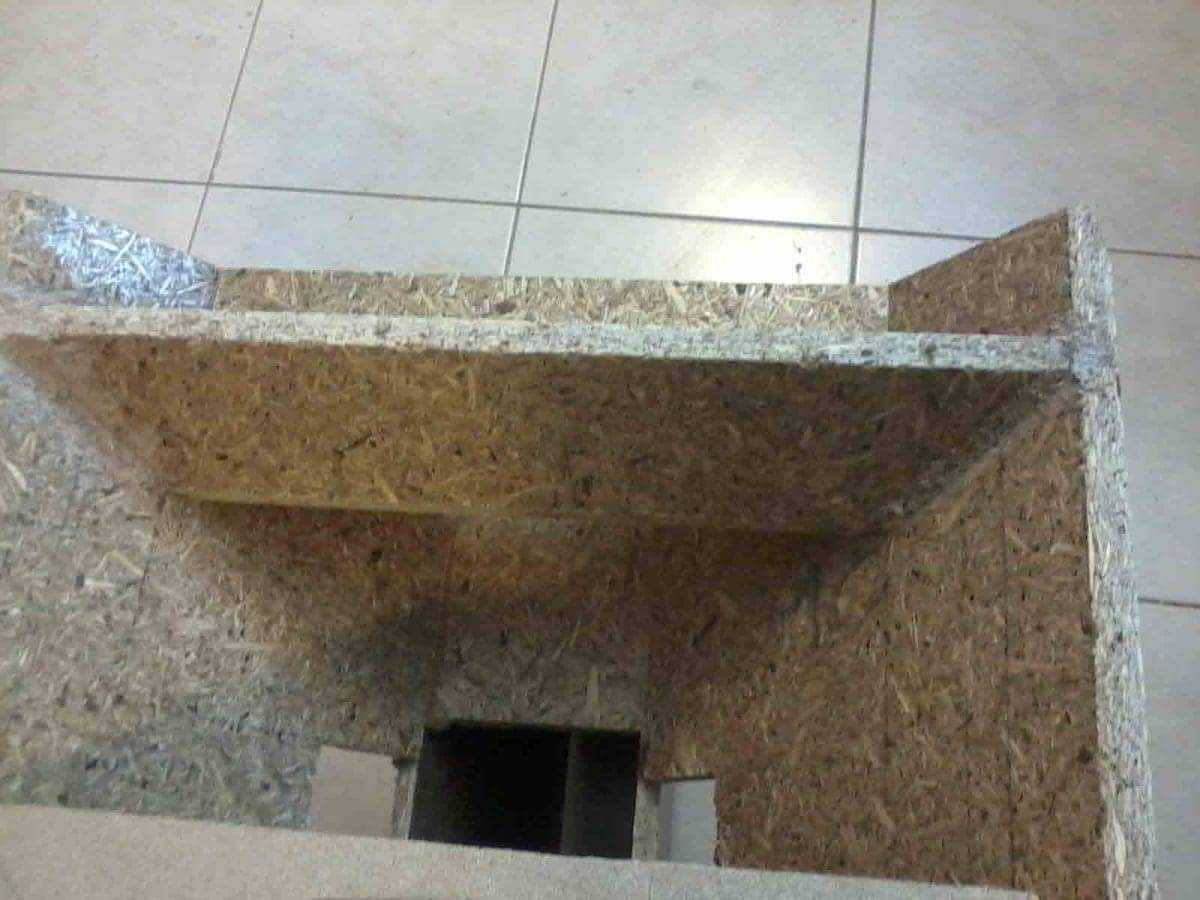

Ide drugo tuce fotografija kako je to islo....

[Beaver]

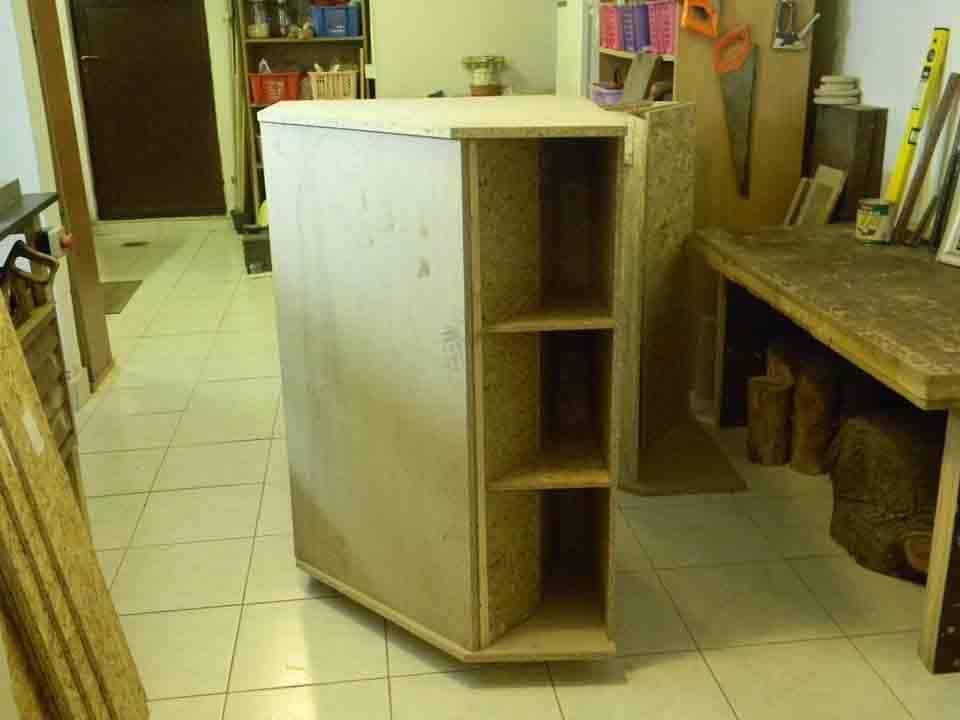

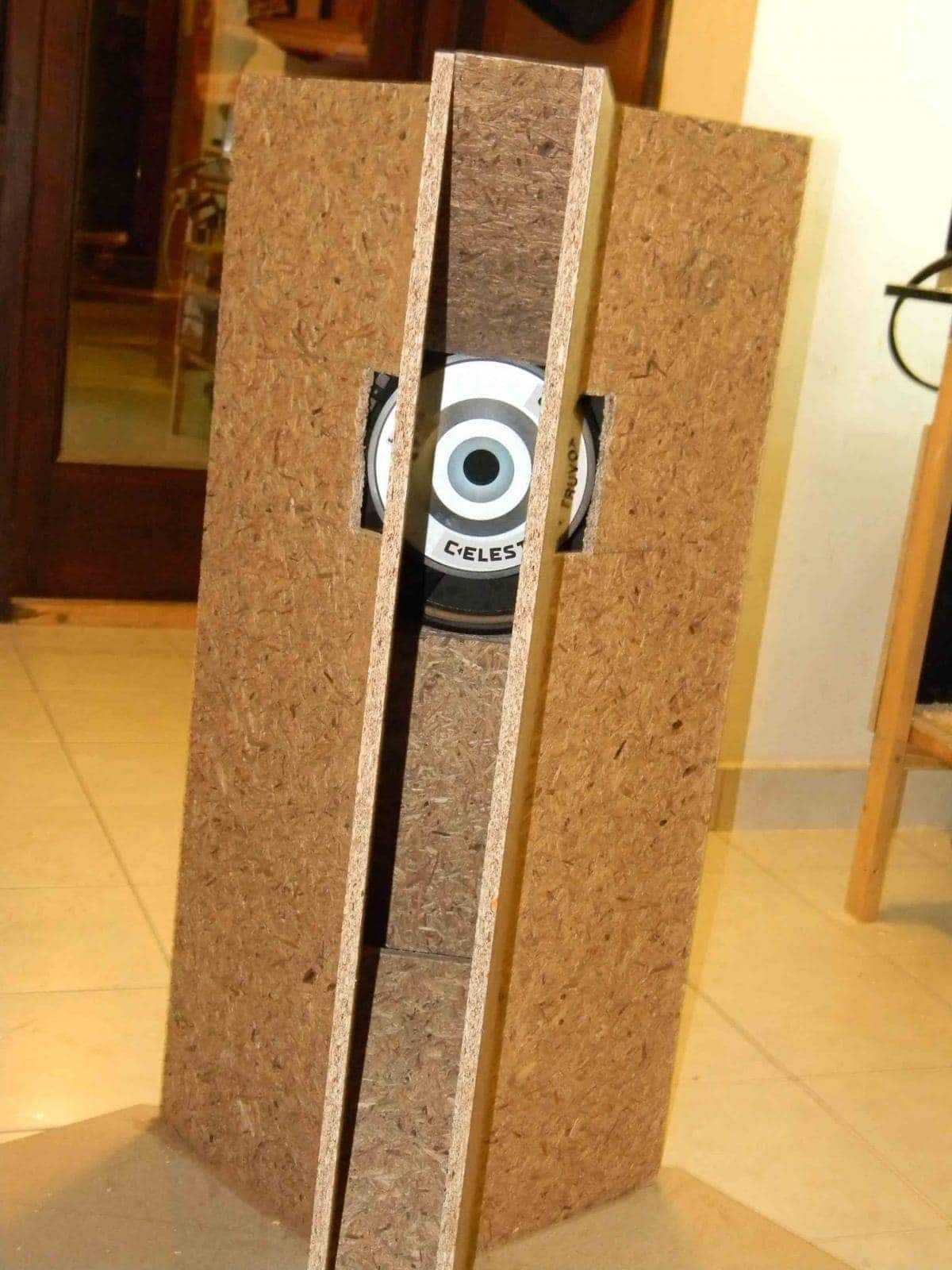

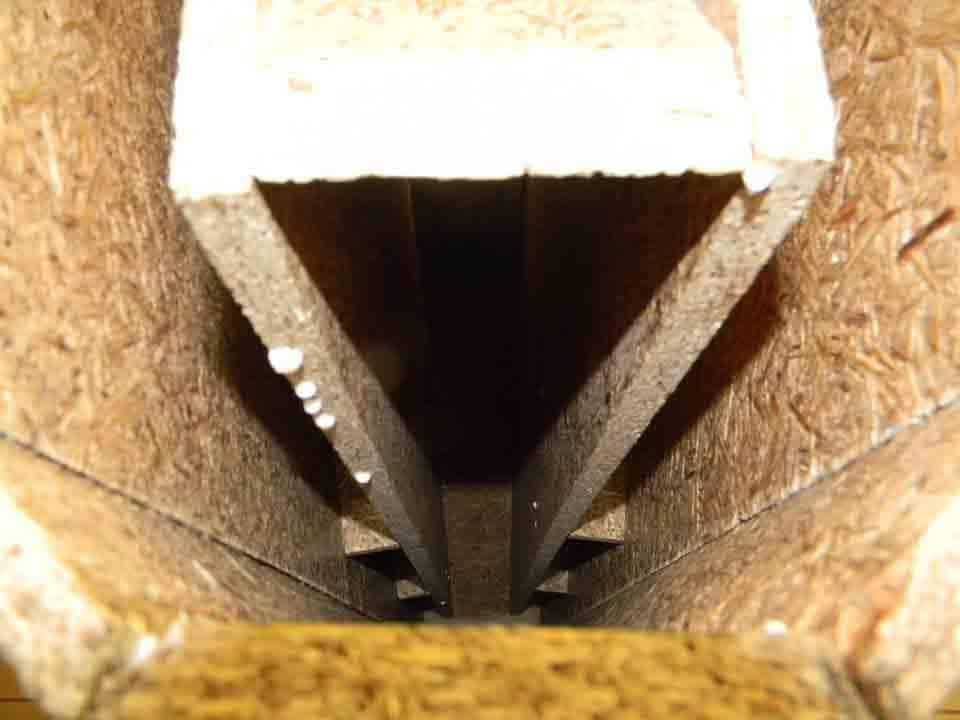

Trece tuce fotosa

[Beaver]

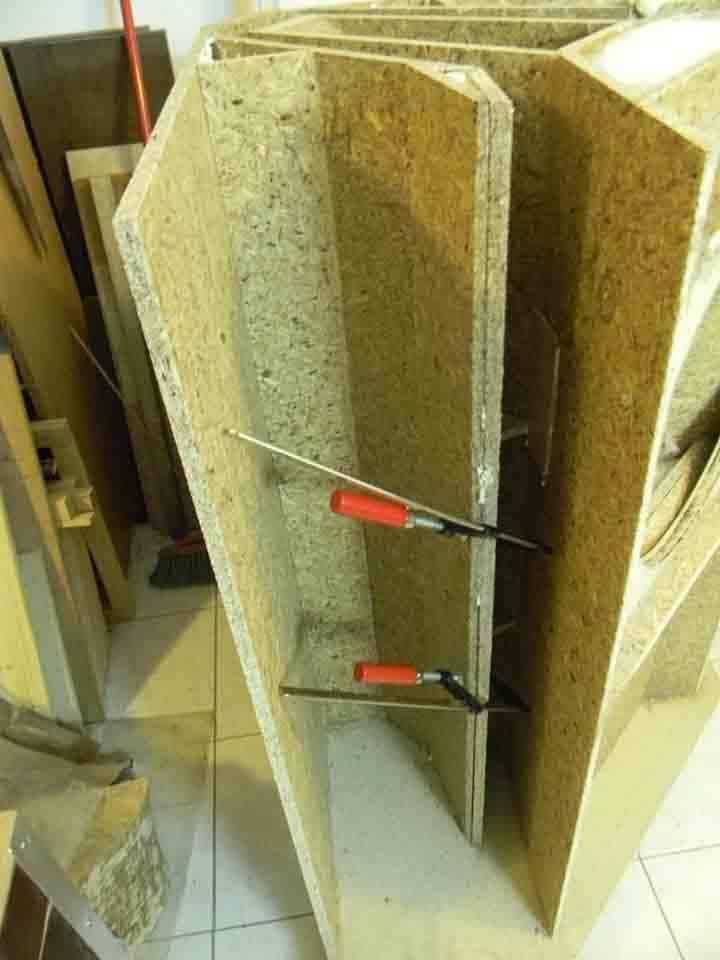

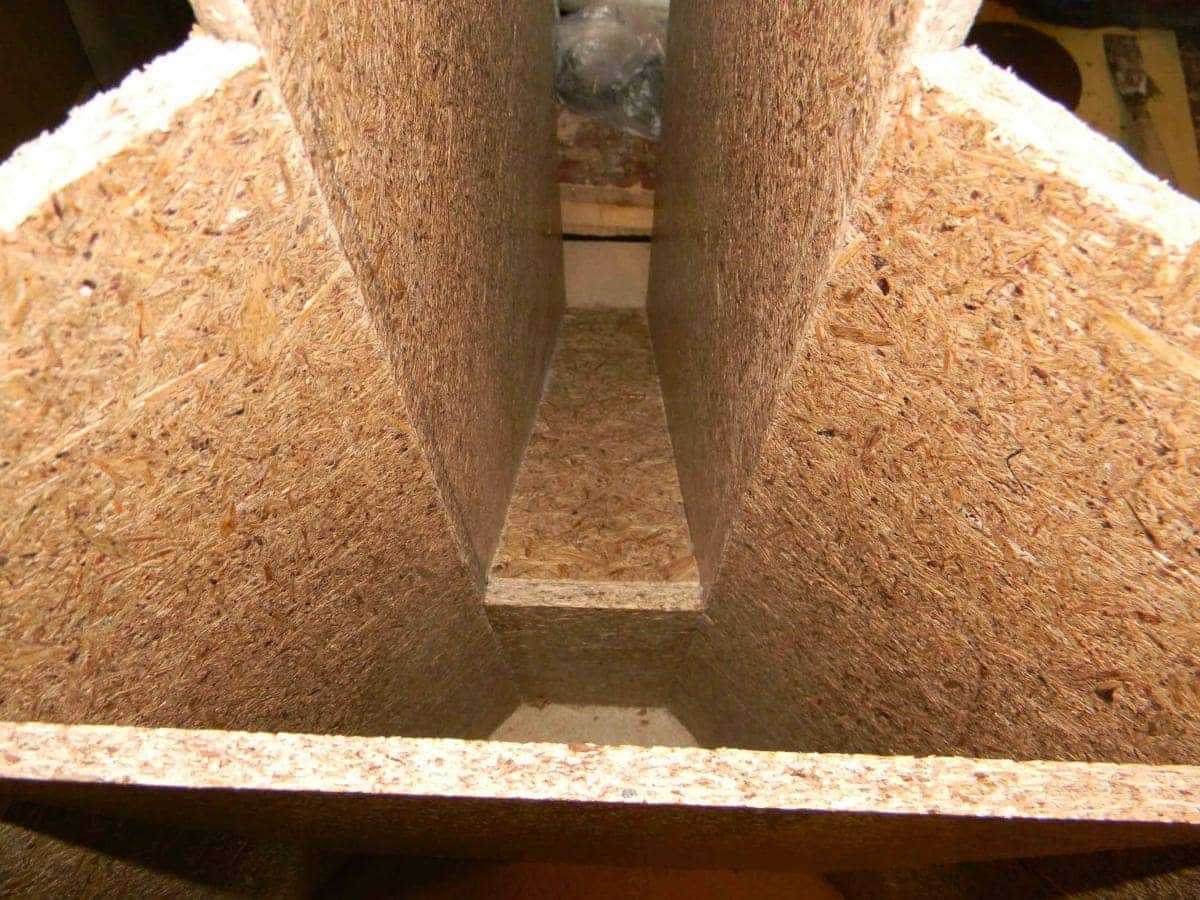

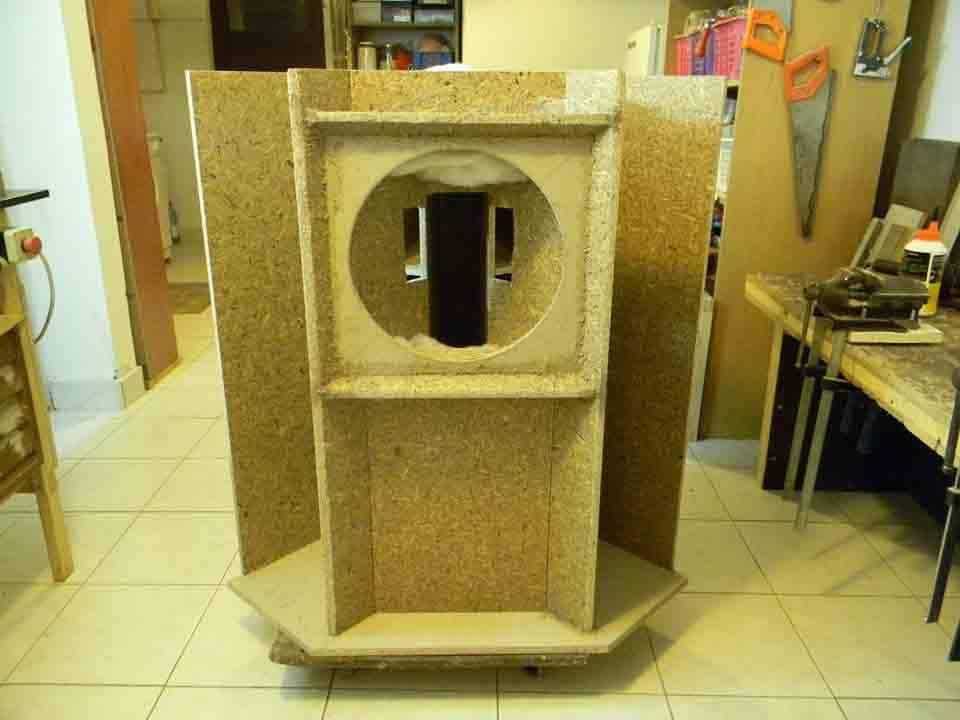

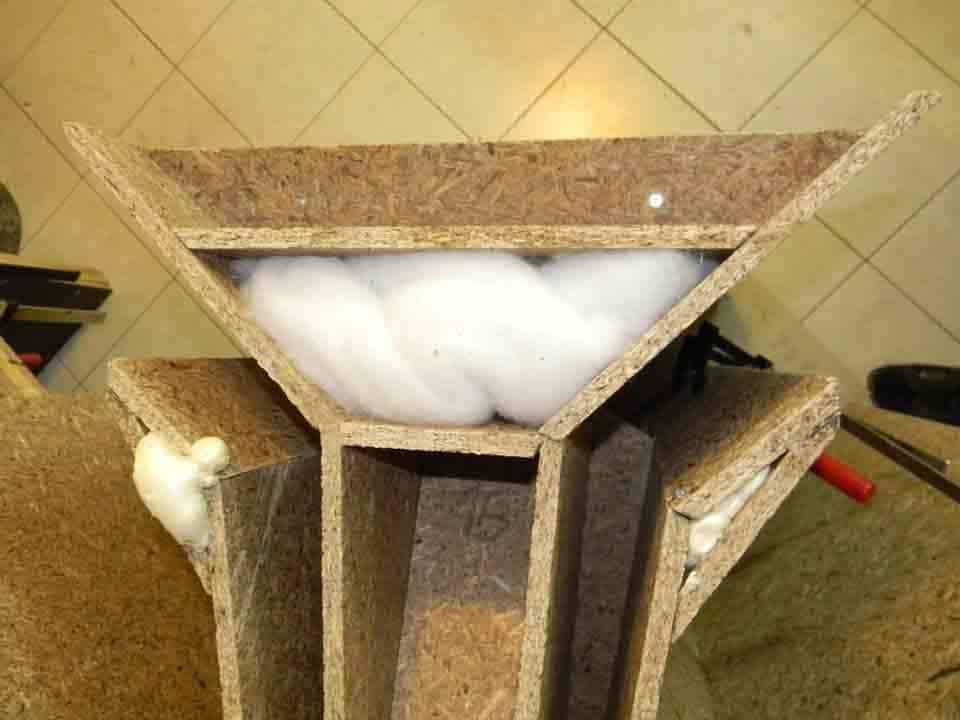

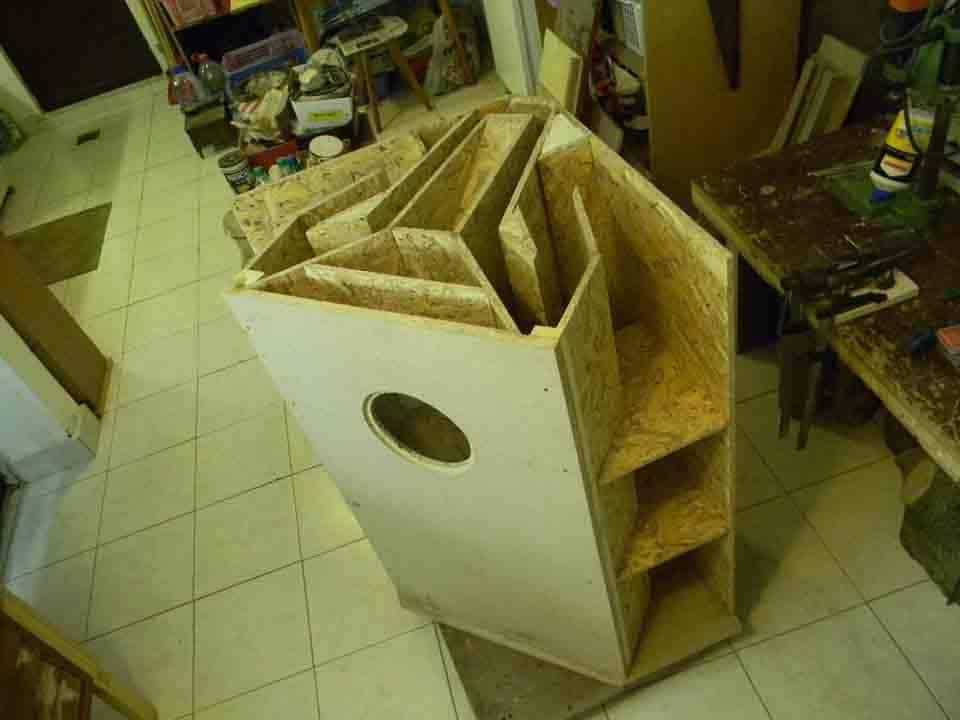

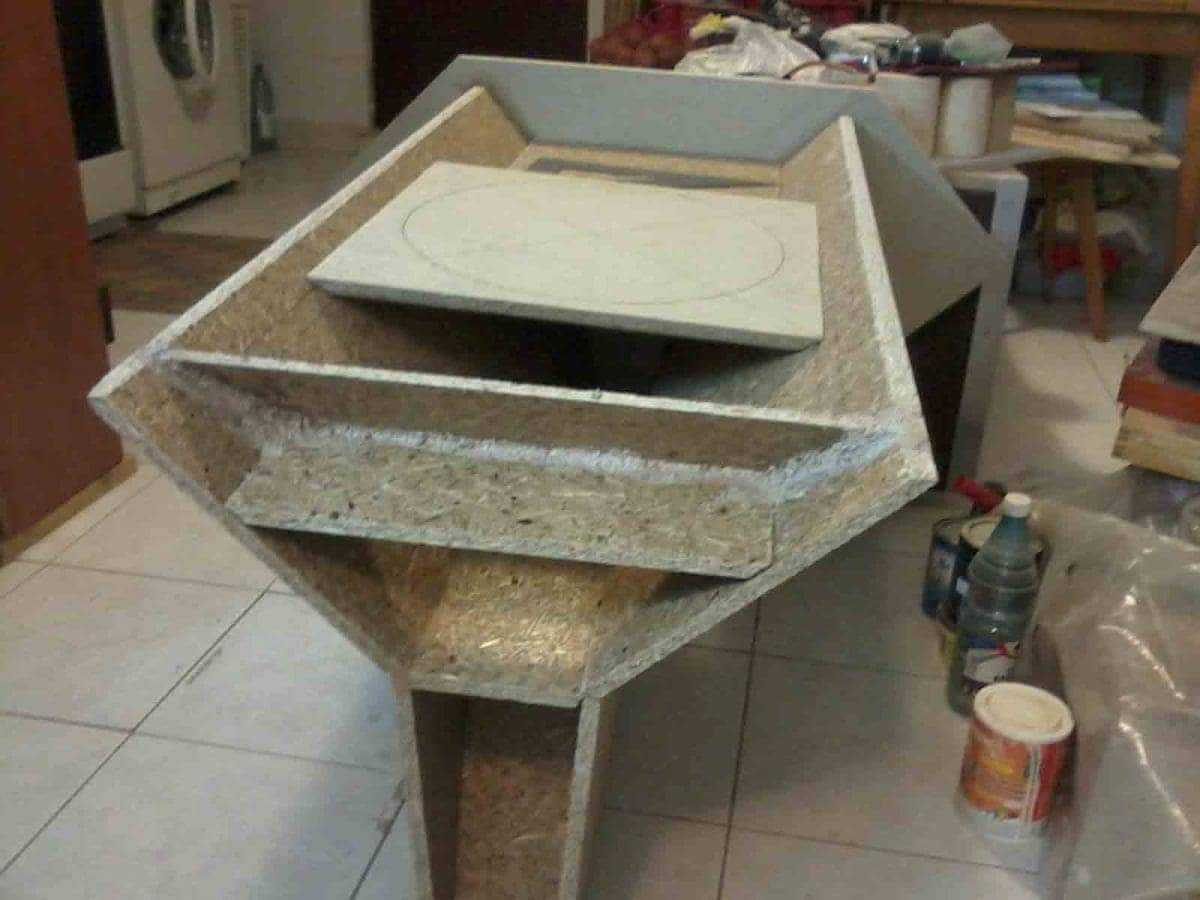

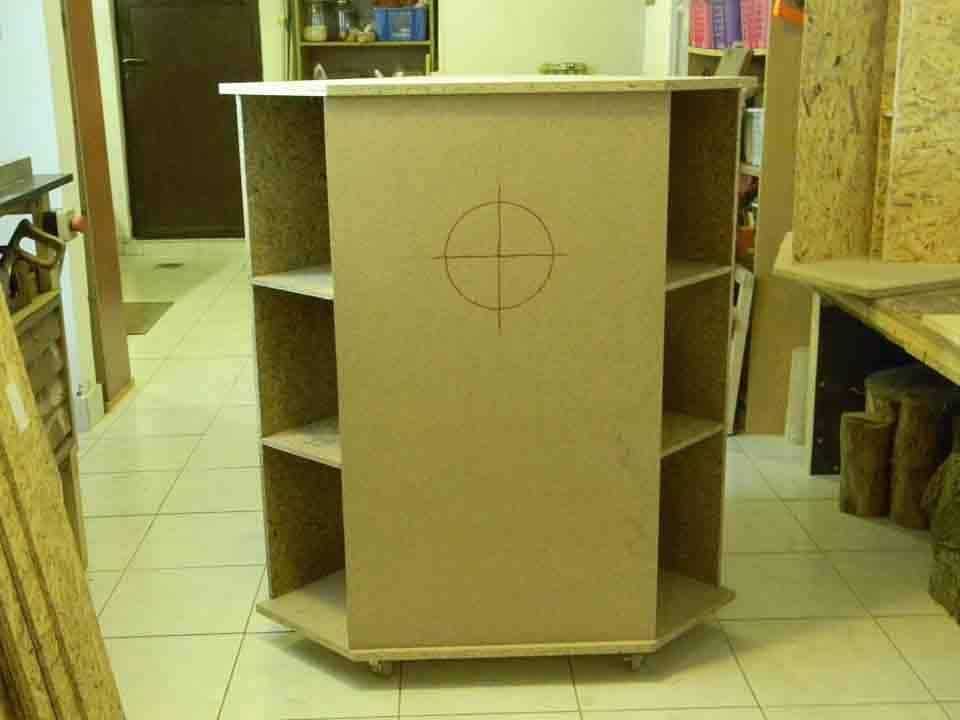

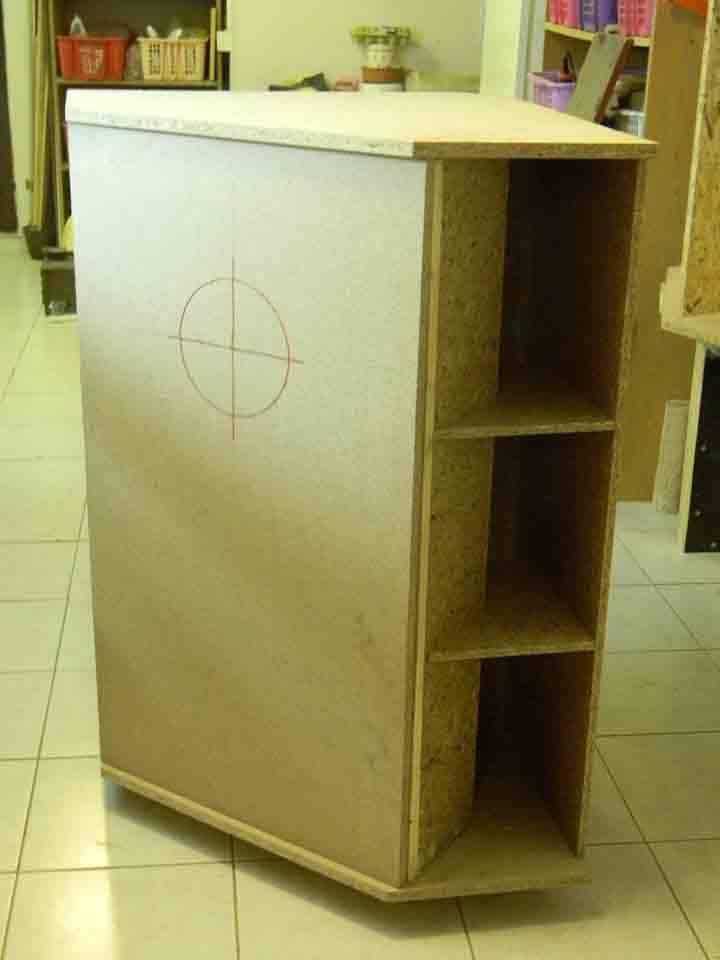

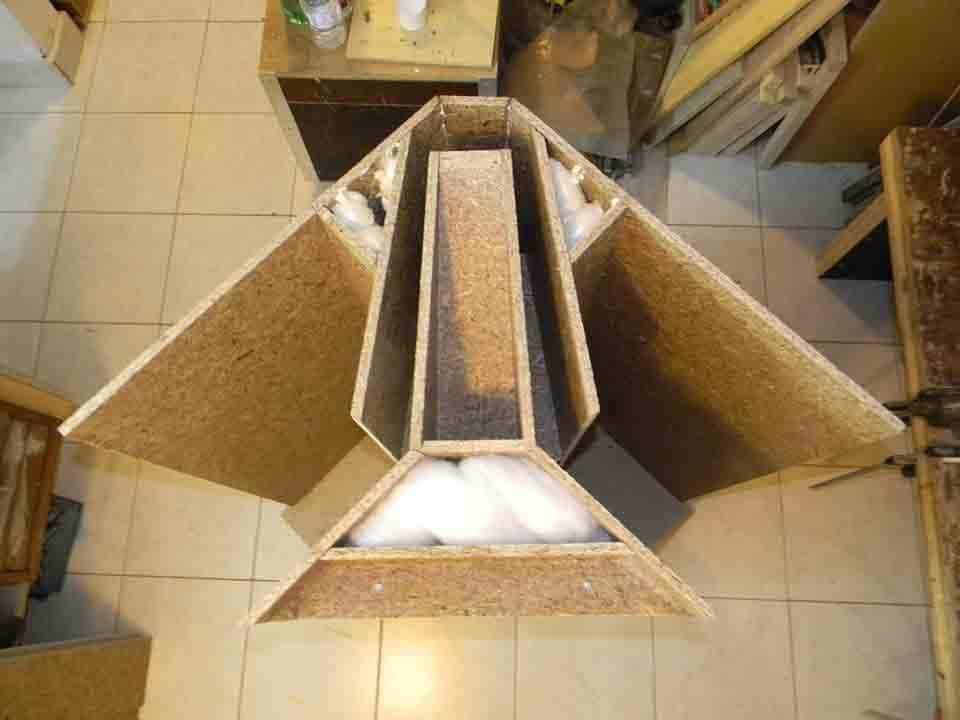

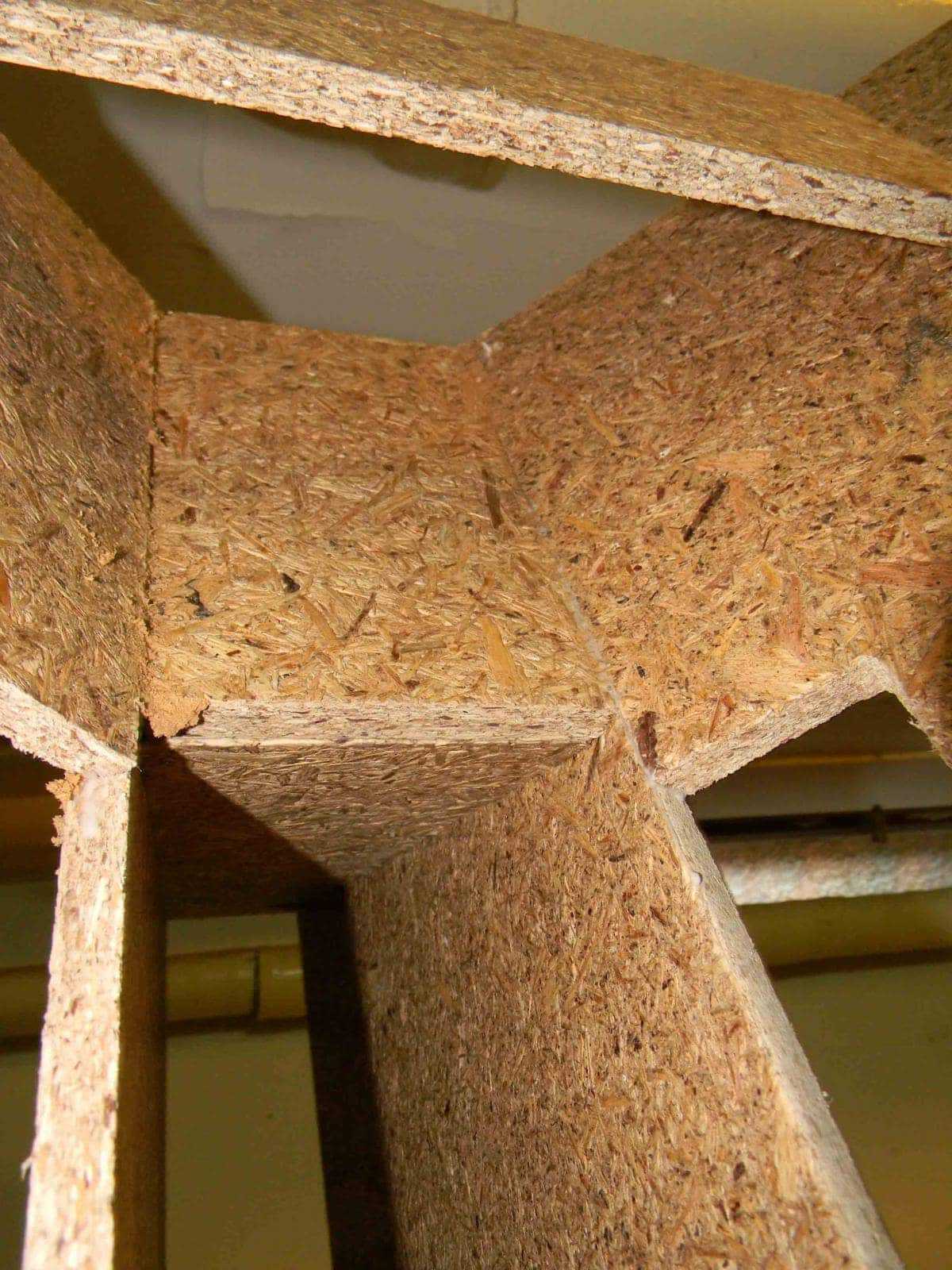

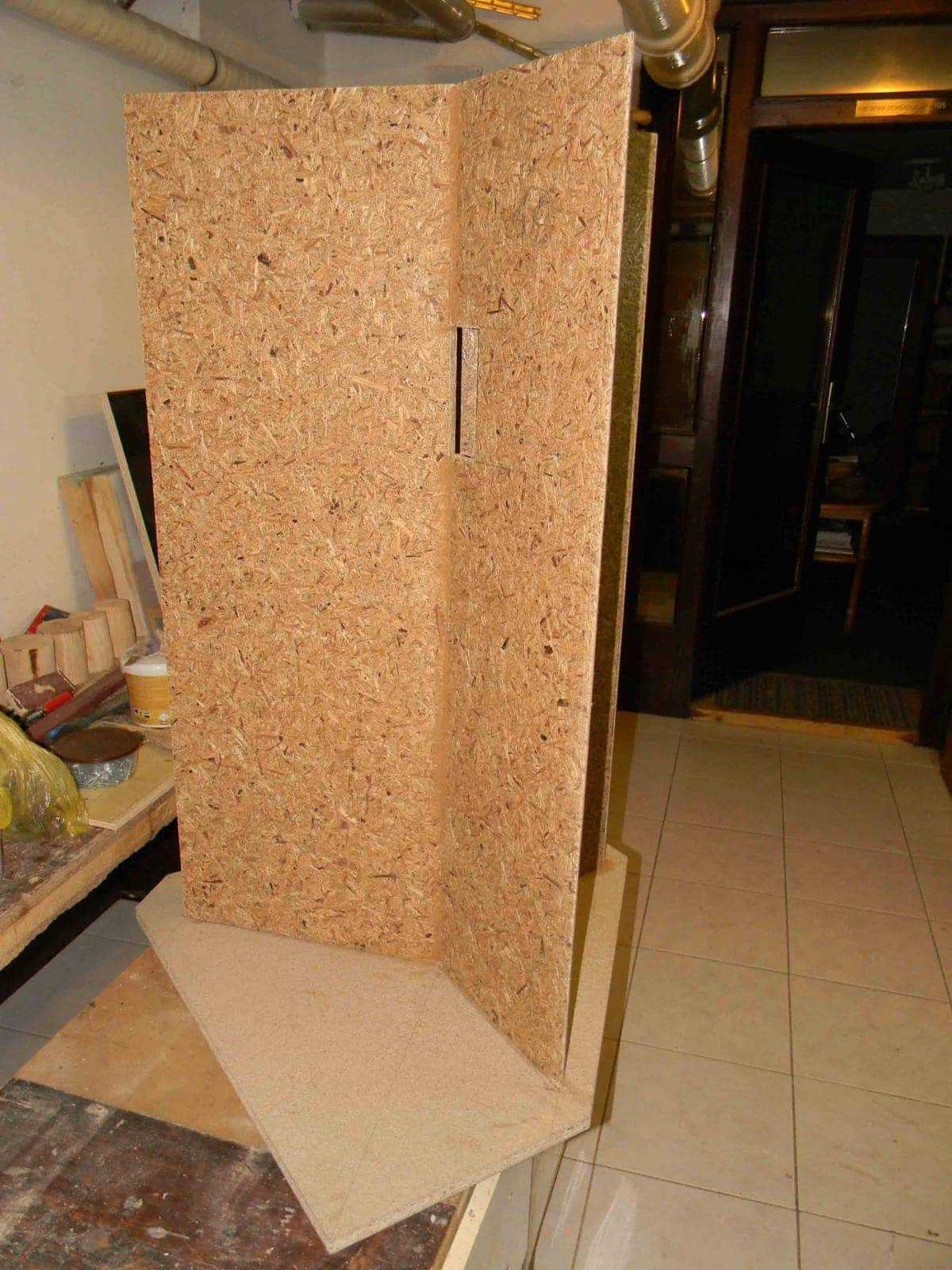

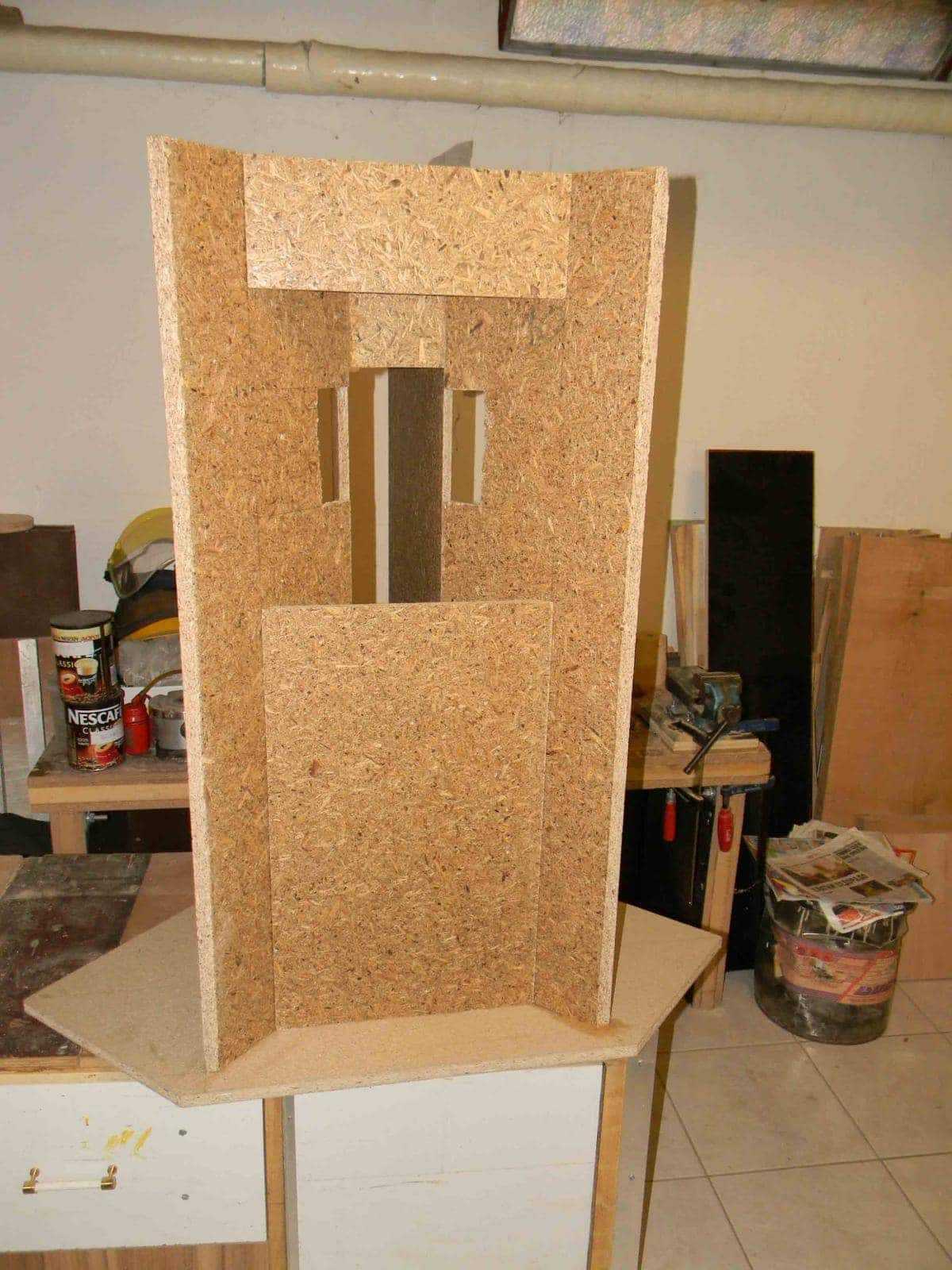

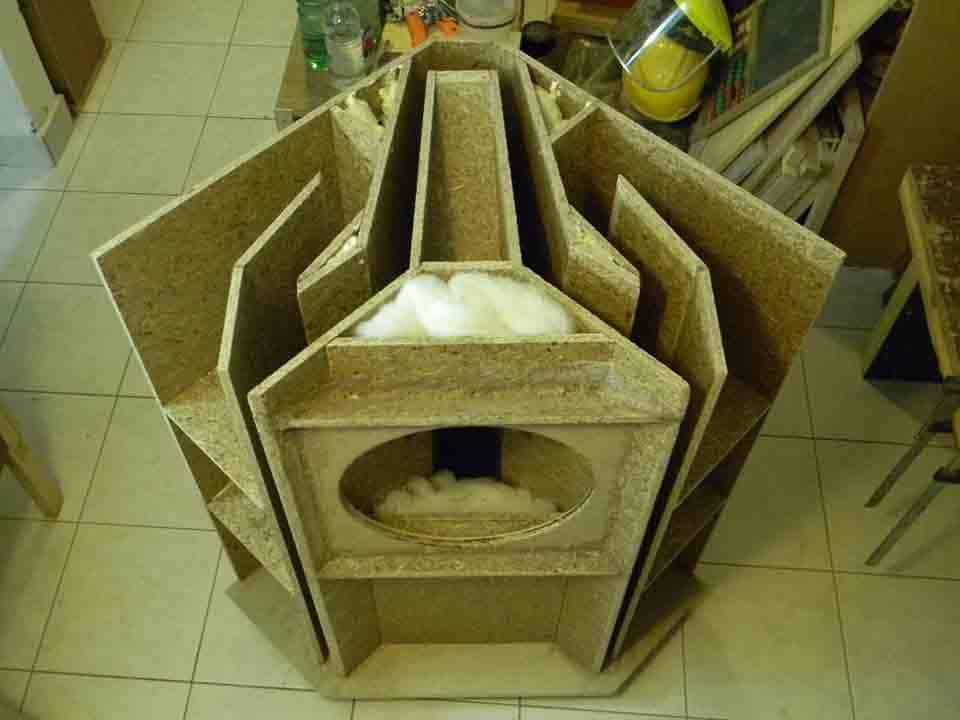

cetvrto tuce fotosa kako je isla gradnja grf-a







[Beaver]

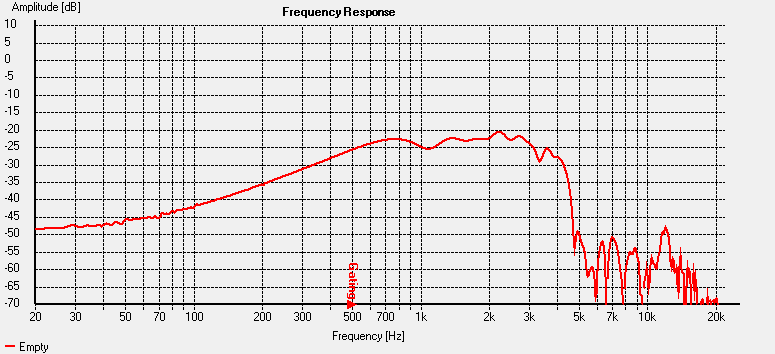

Na kraju je izmeren grafikon odziva kako zpravo radi SELECTION TRUVOX 1530 INCH u niskolitraznoj predkompresionoj komori od svega 25 l...

[Beaver]

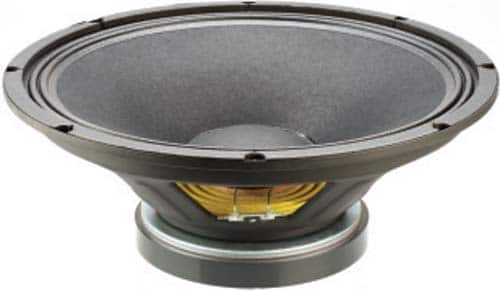

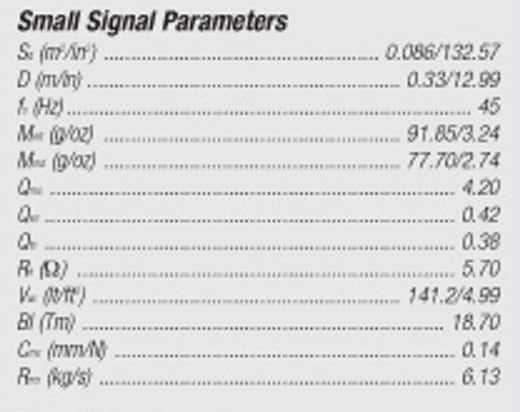

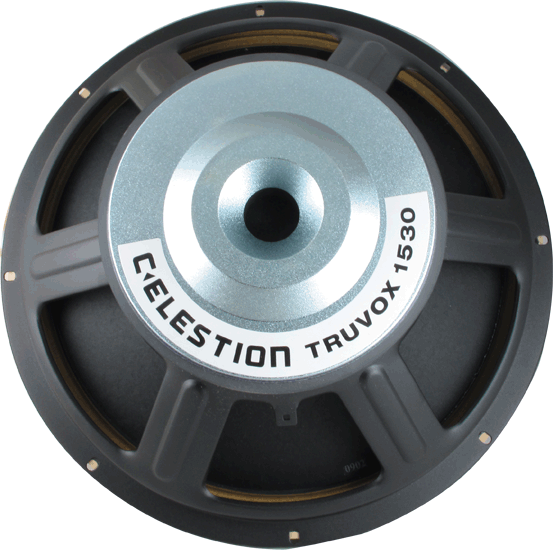

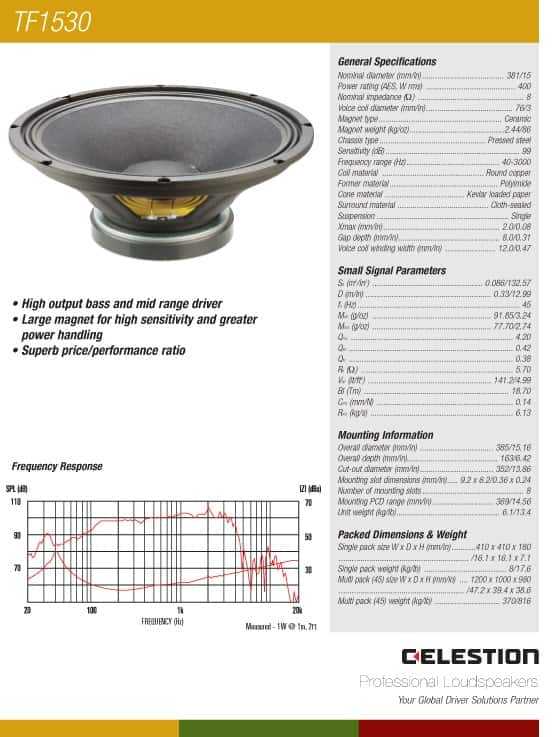

Evo i od truvoxa 1530 specifikacijau slikama

[ZZZ]

Svaka cast

[Beaver]

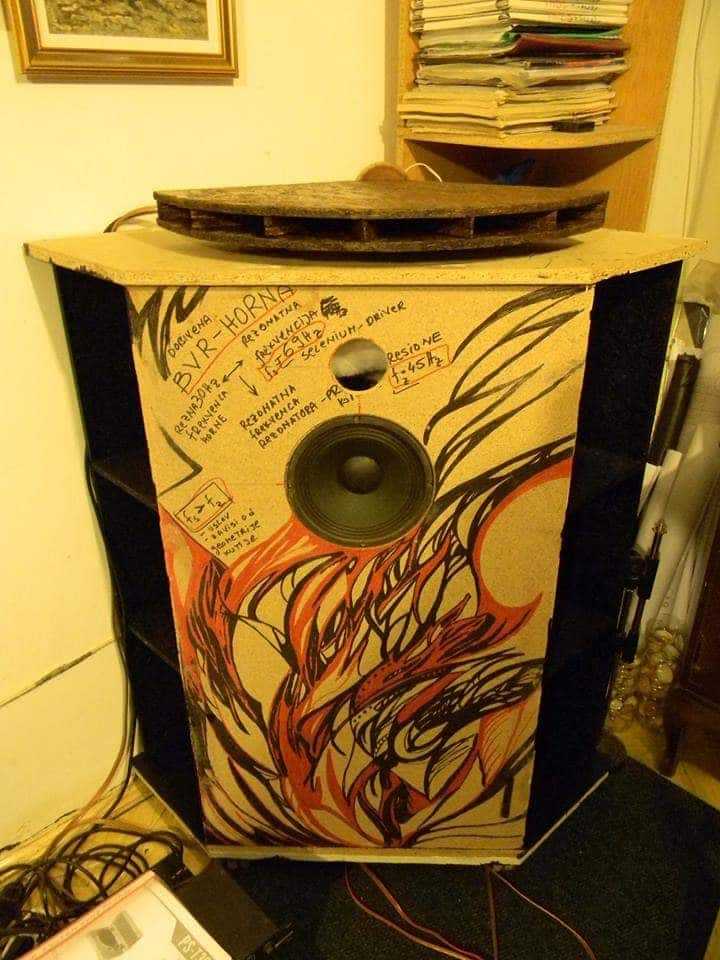

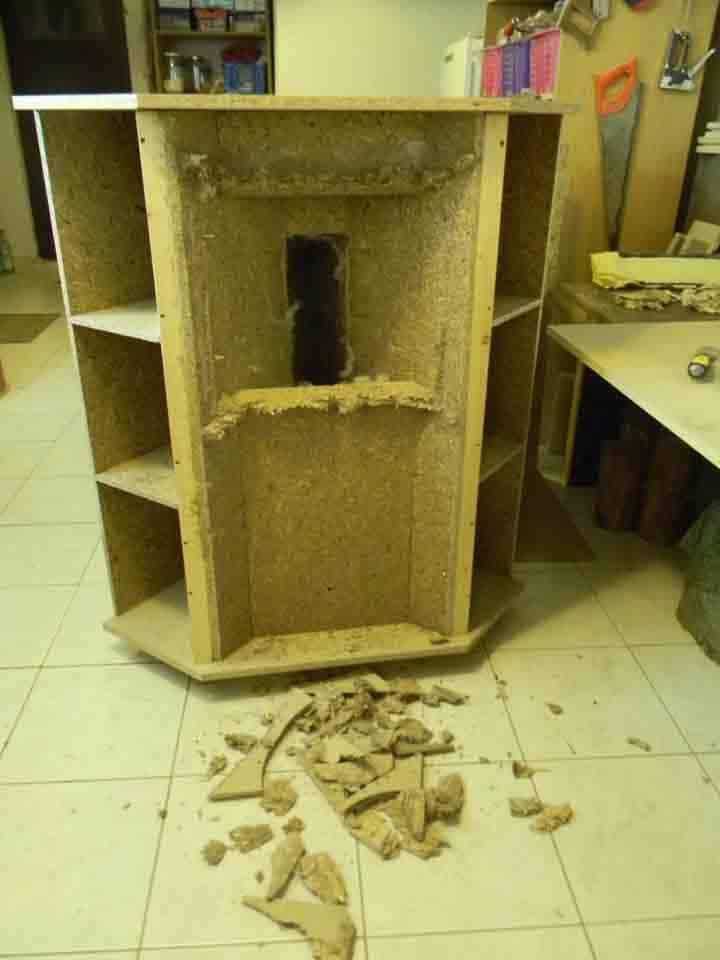

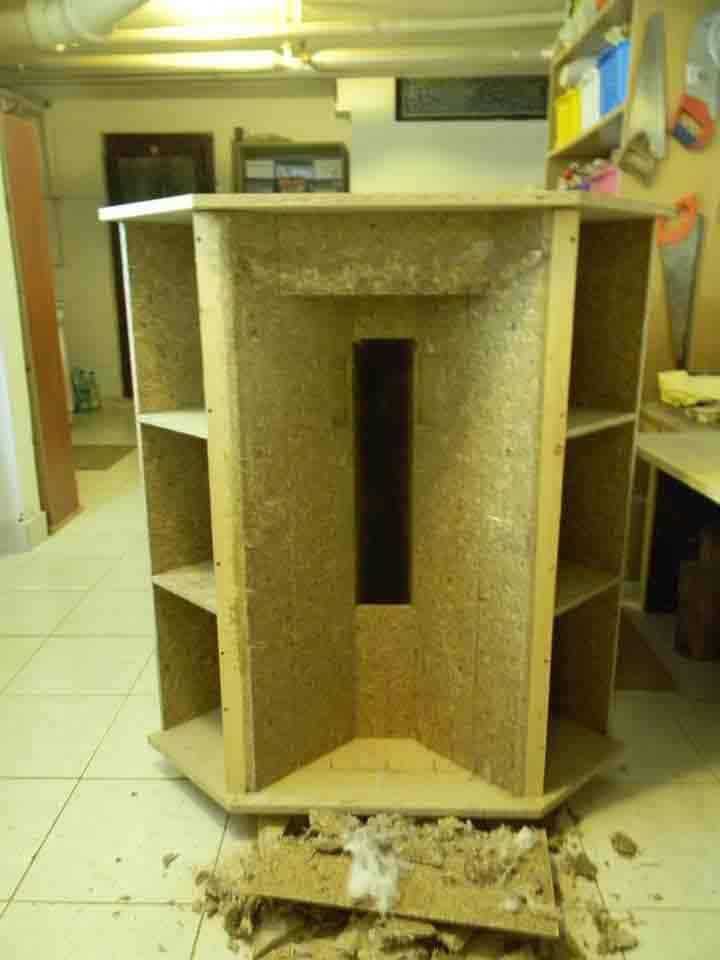

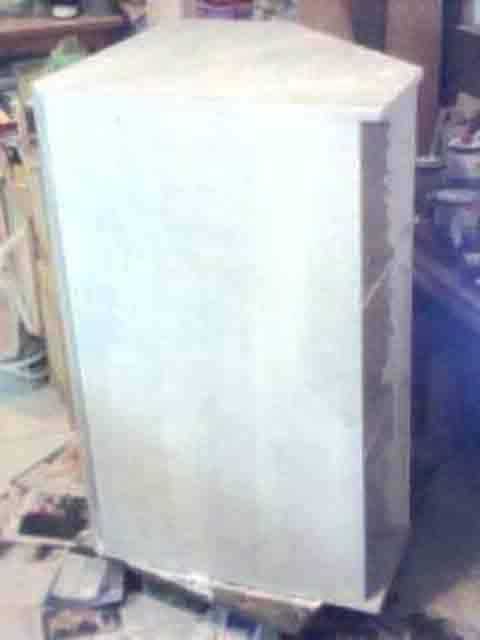

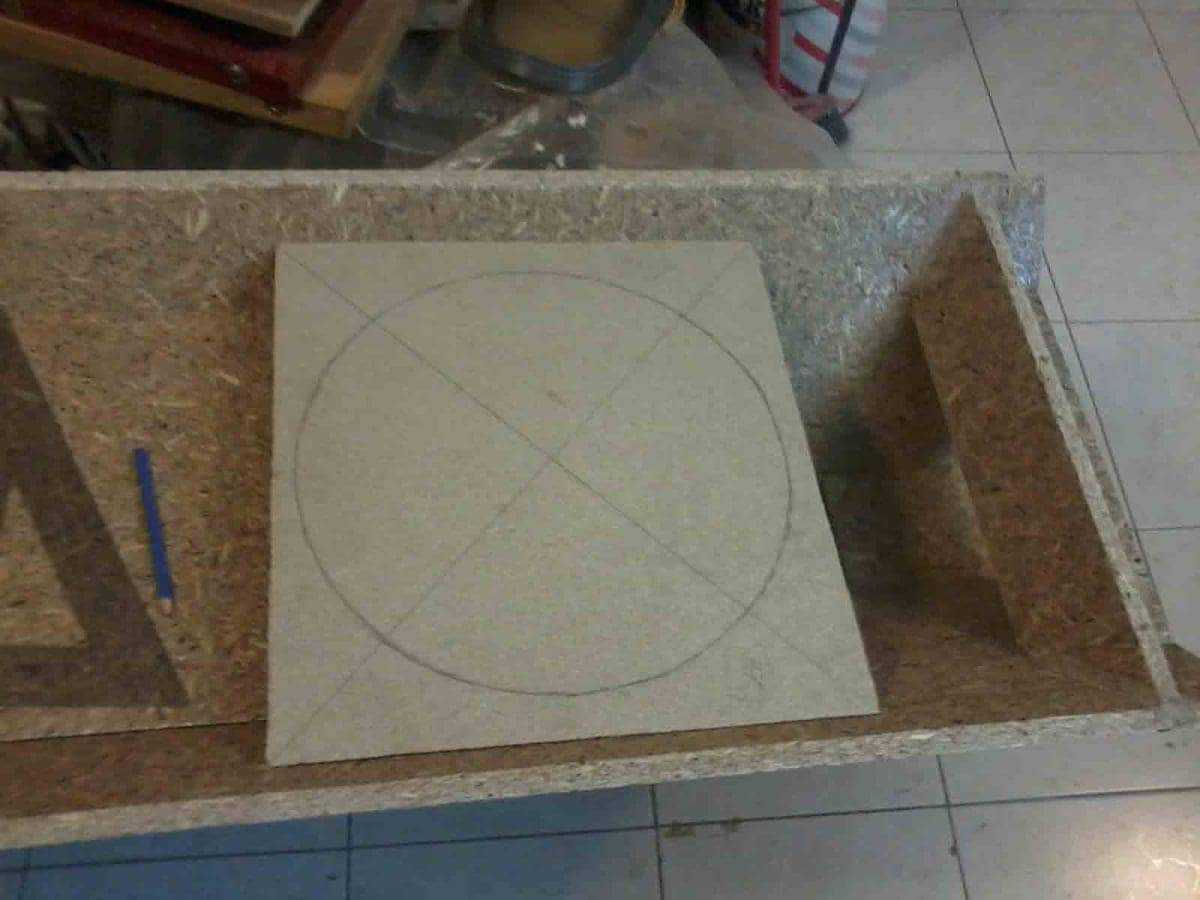

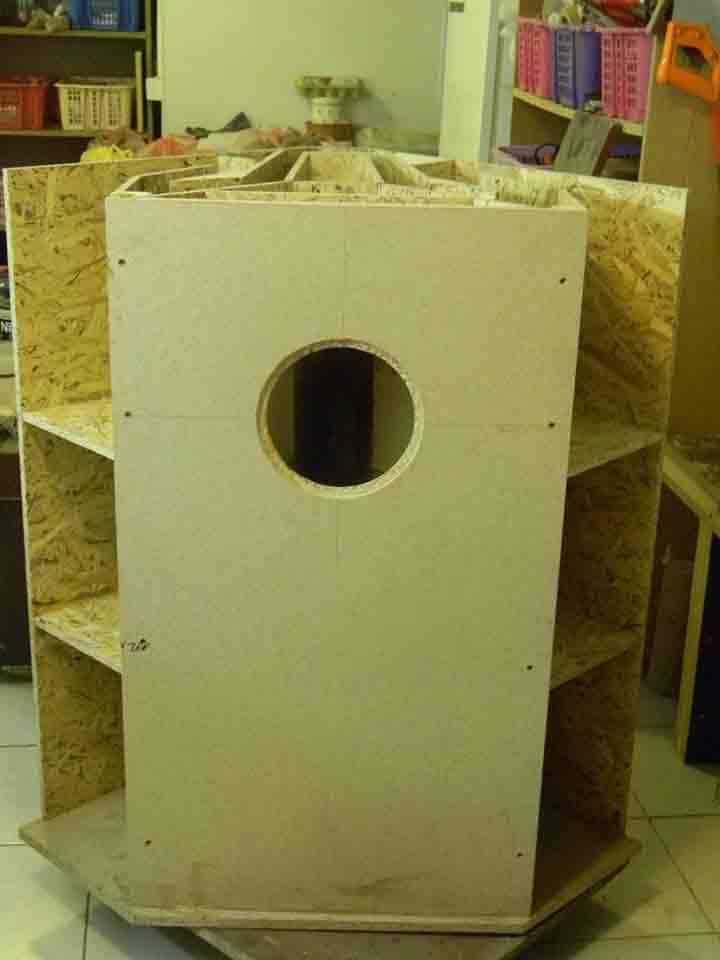

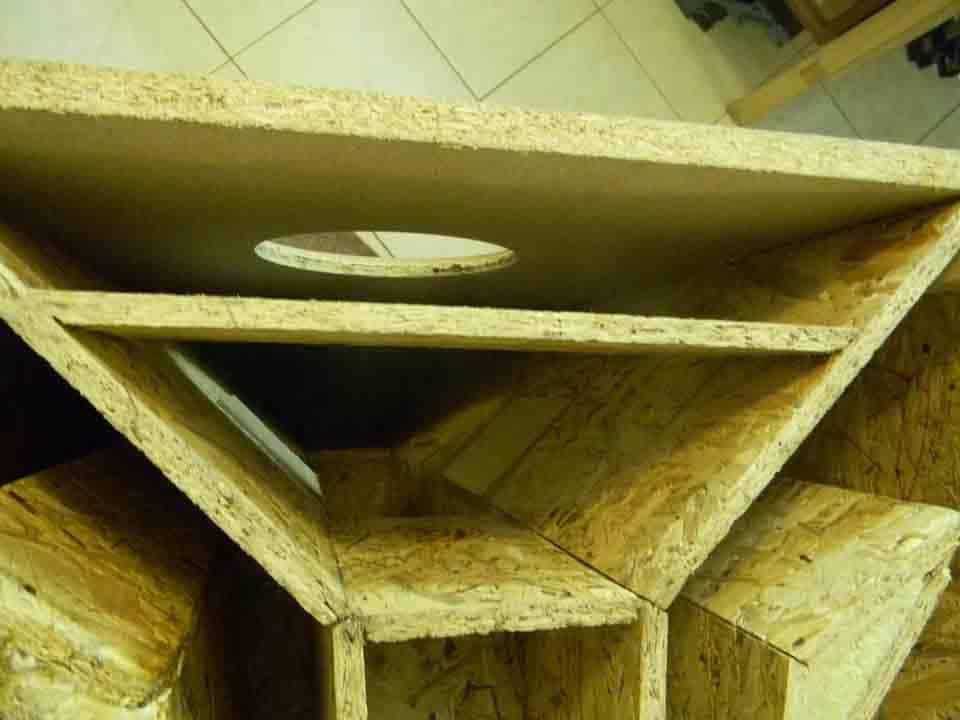

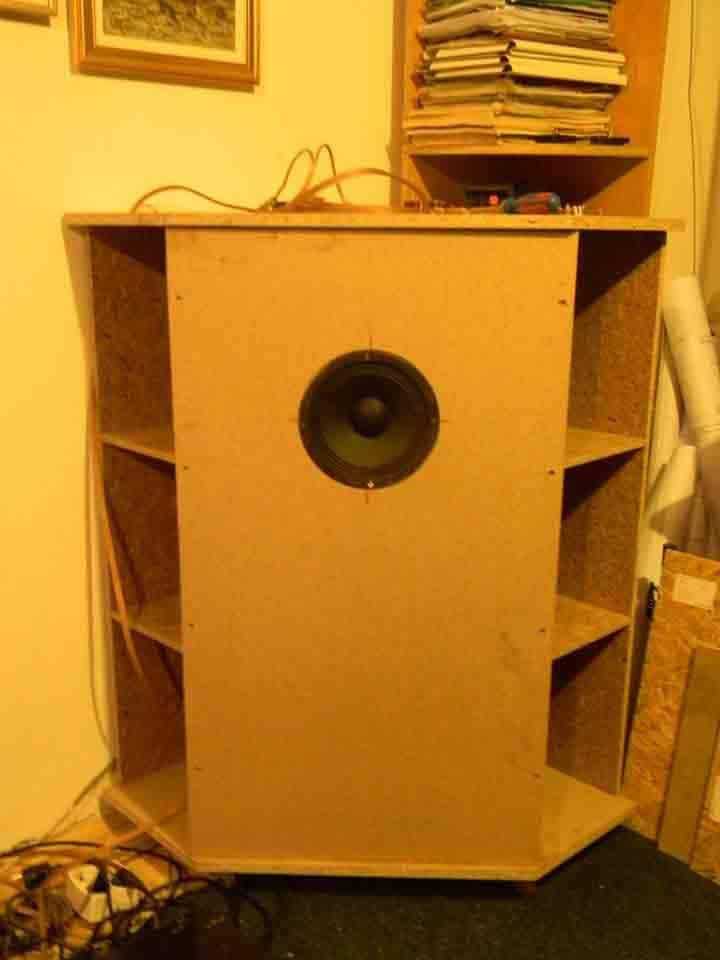

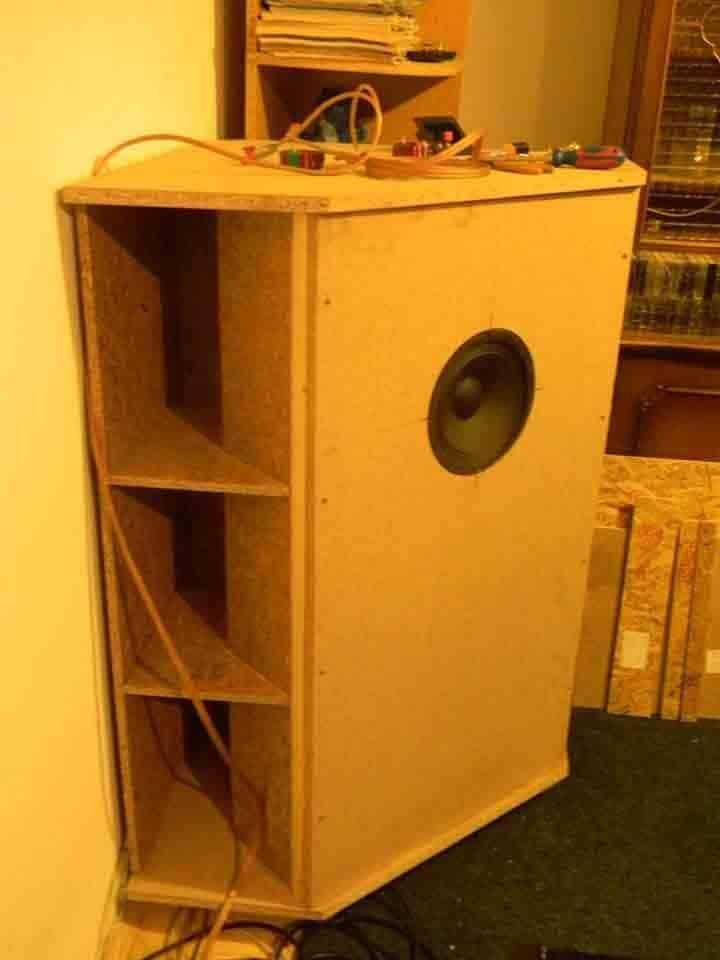

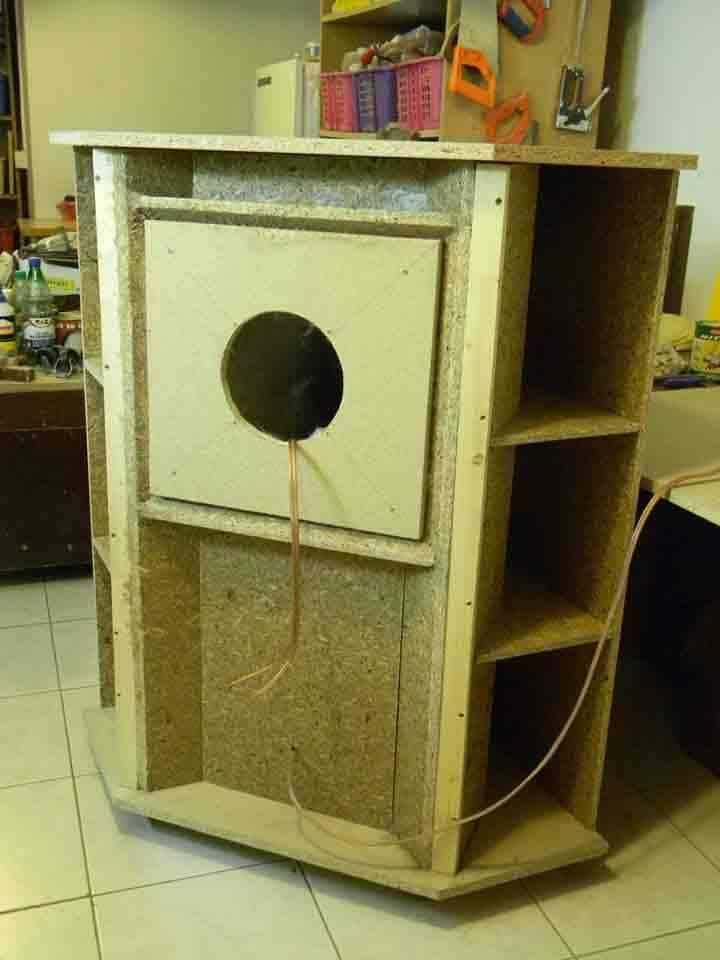

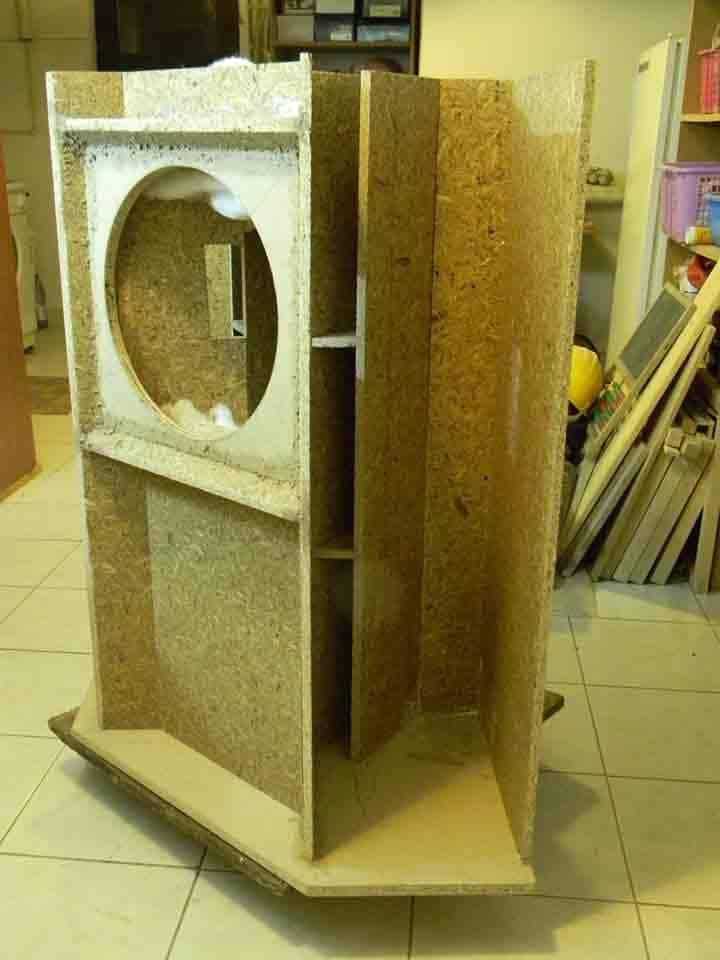

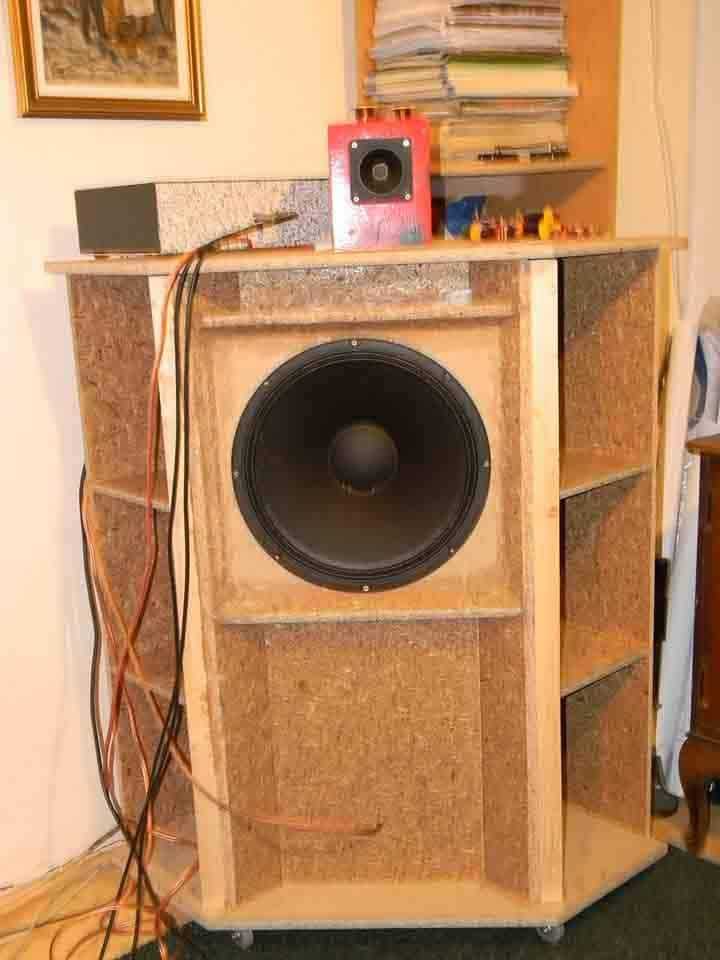

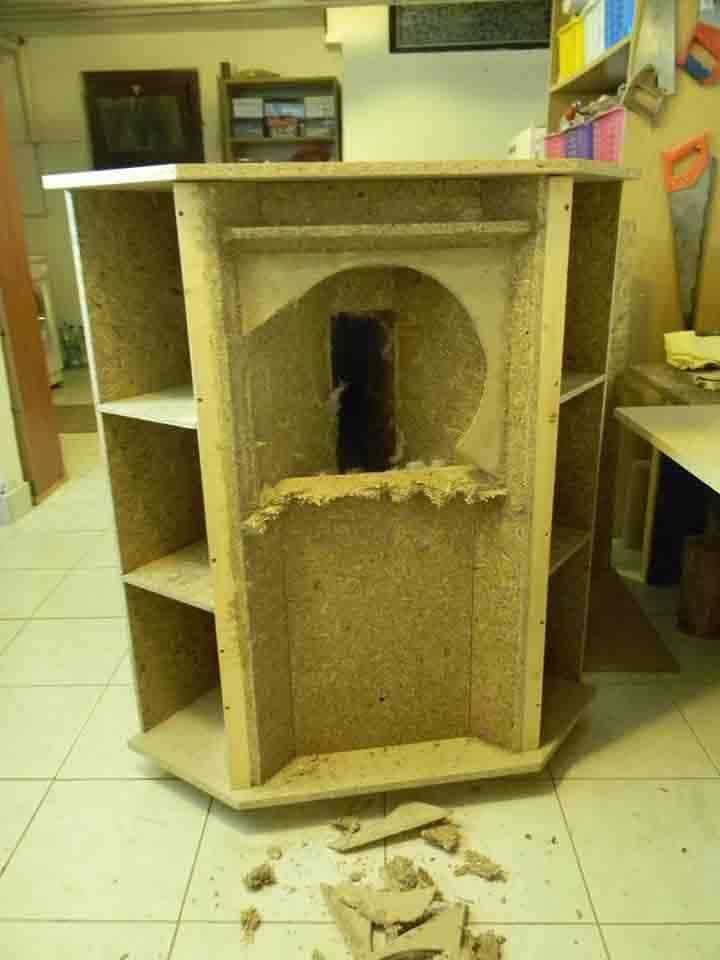

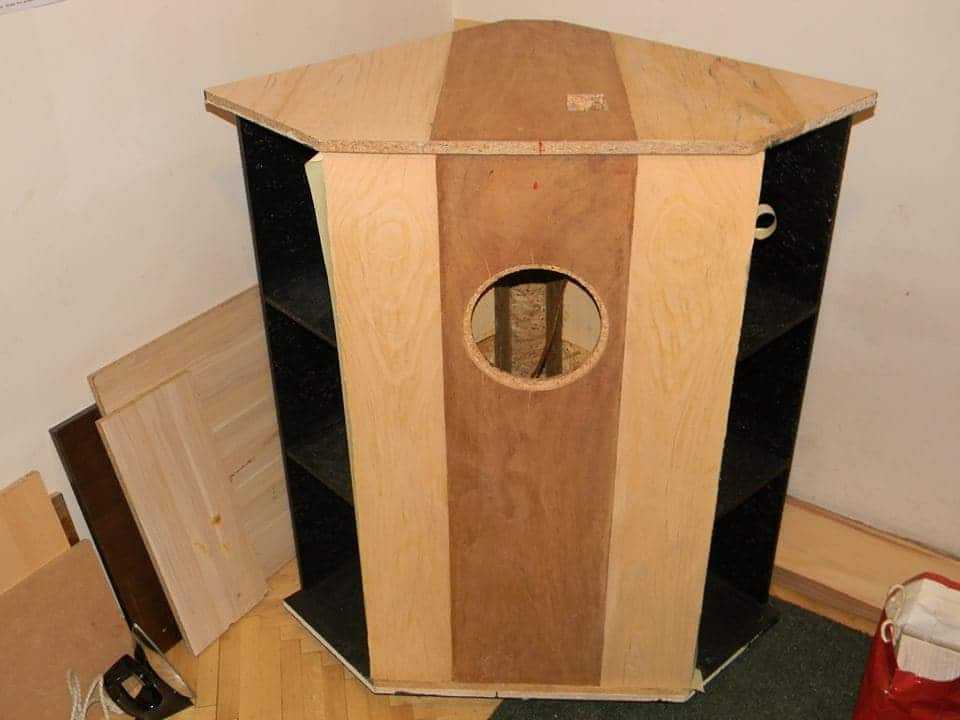

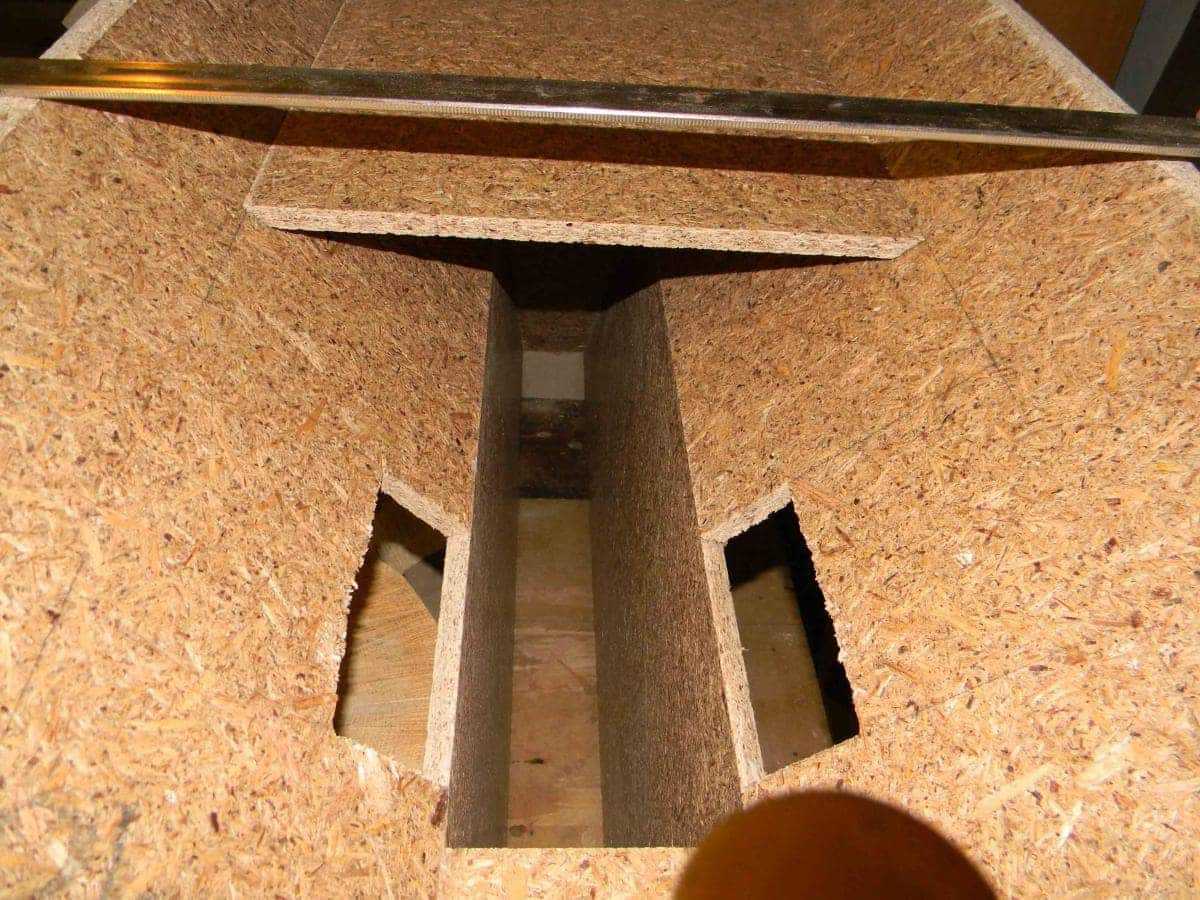

Metodom kokaj...sve za osmicu.. povecana je zapremina sa 25-26 litara na 52 litre predkompresione komore i velikom stranicom. Zracenje zvucnog talasa, se dobija povoljna kombinacija za eksperiment. Slike u prilogu....(Probano je pre razvaljivanja iverice sa selenium 8pw3- slf 8" driver 8 ohm dobilo je malo vise basa)



[Beaver]

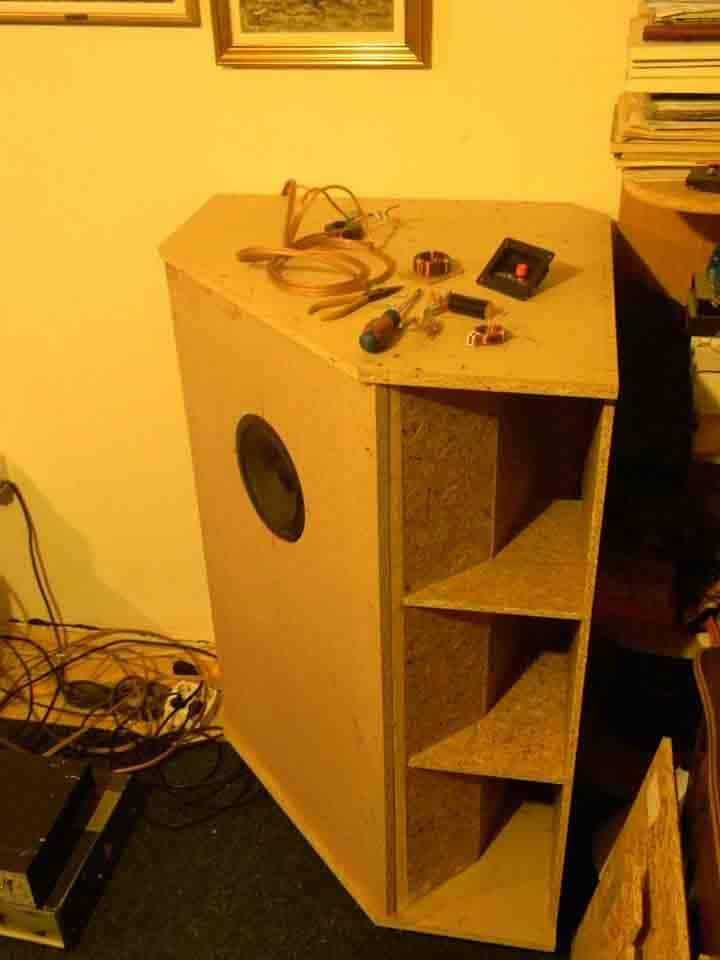

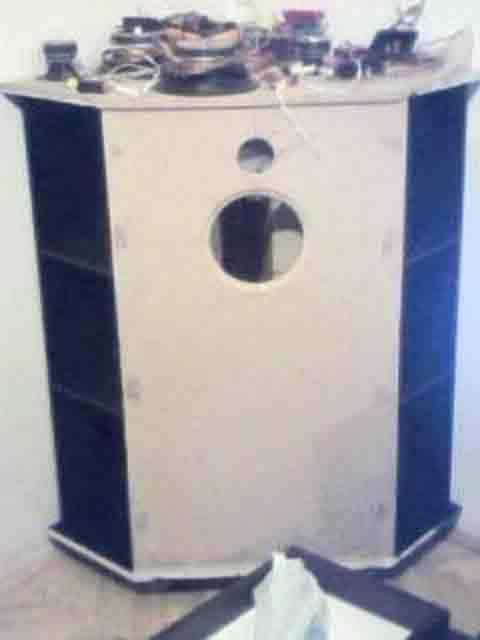

Ali kad je uradjena modifikacija...proba

[Beaver]

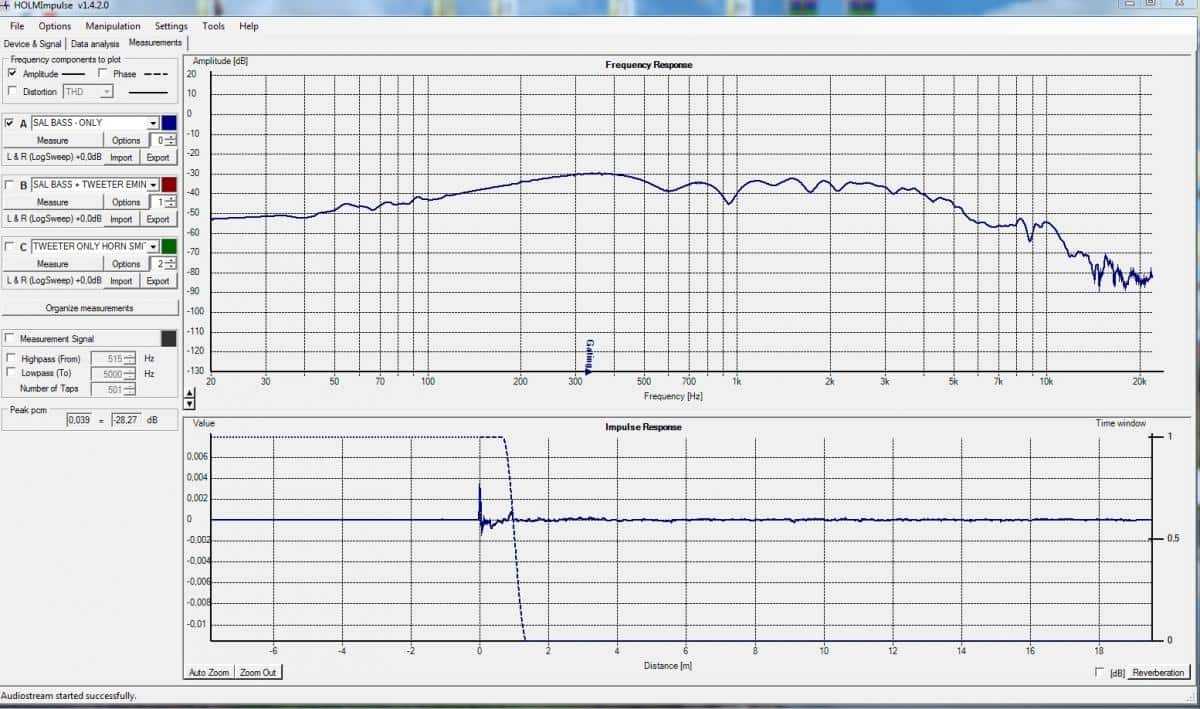

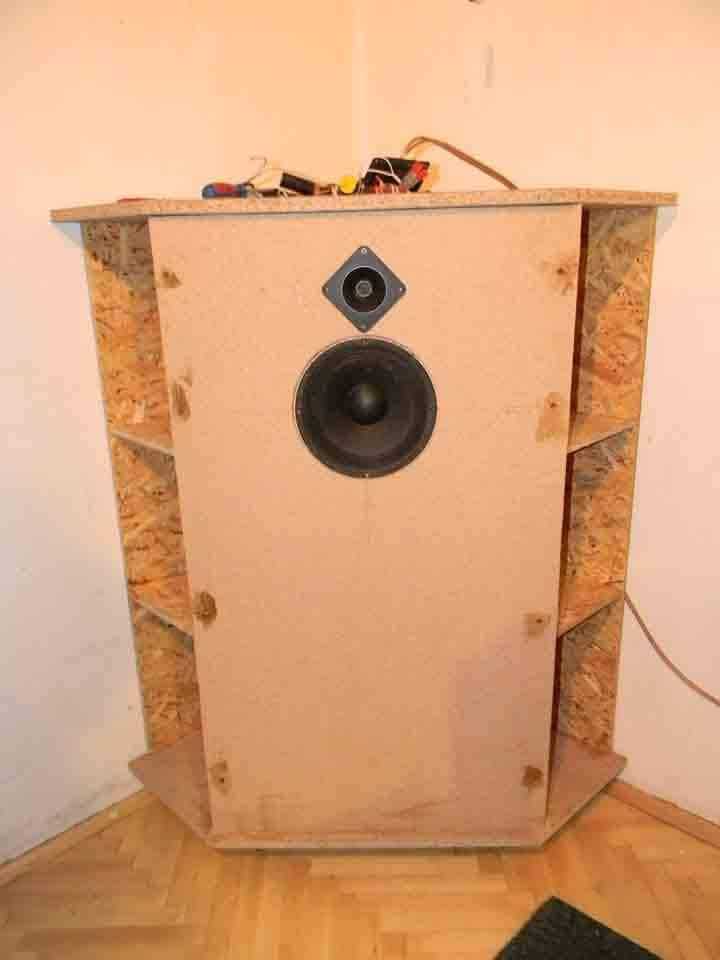

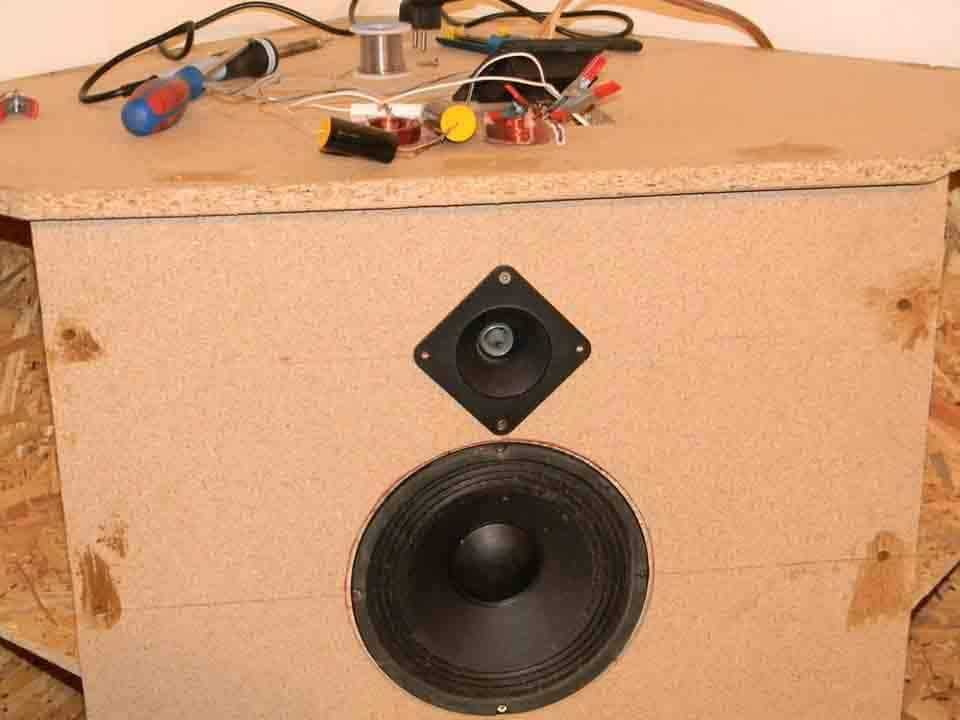

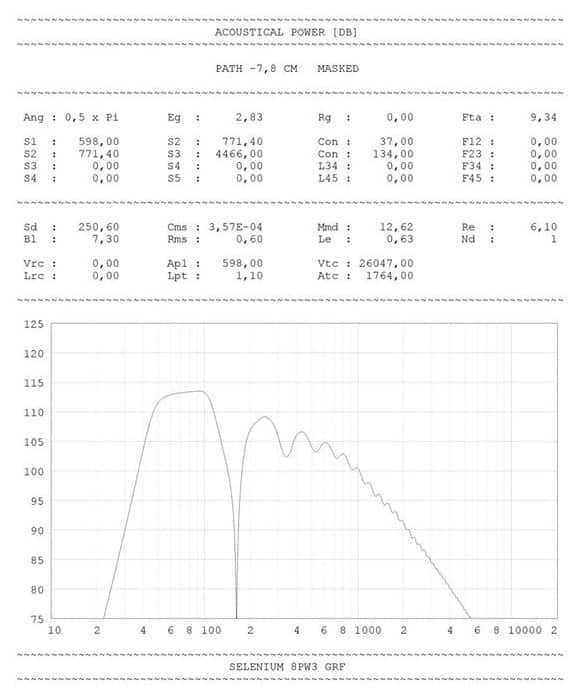

Izmeren je grafik eminence apt80 (visokotonac) sa selenium 8pw3- slf 8" driver 8 ohm gde je komplet izmenjena kocepcija grf-a ...

[Beaver]

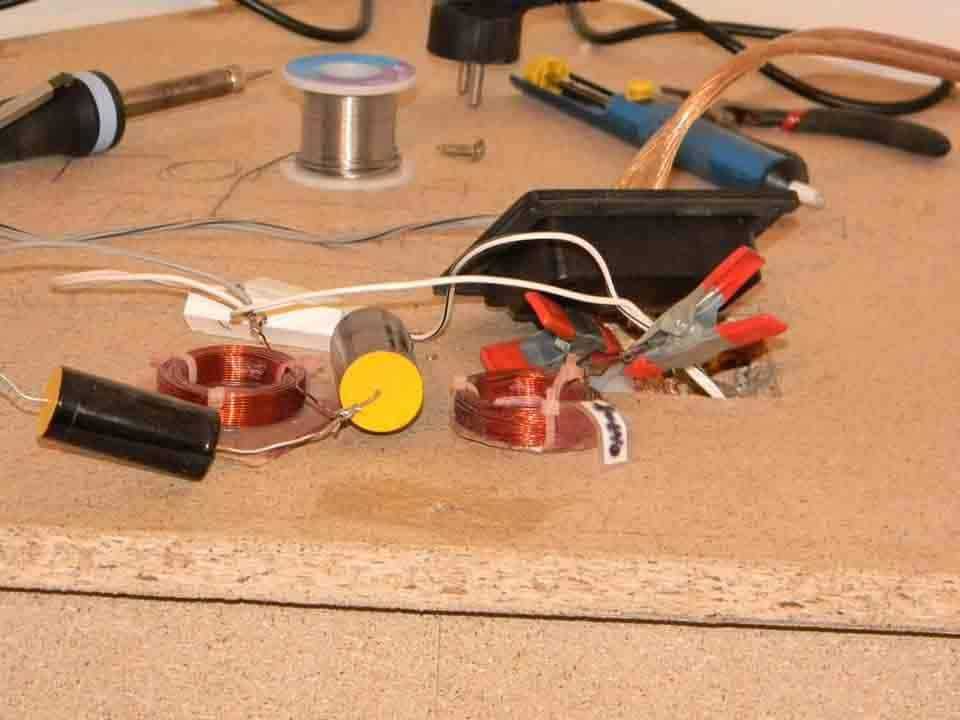

Kad nesto ne valja onda dalje probas... posto je kombinacija hornicnog izlaza i predkompresione komore u oblku trapeza...naravno sva merenja su radjena bez visokotonca i sa njim...ovde na slikama je malo probano i sa visokotoncem eminence apt 80 gde je skretnica radjena na 18db za visoki. Za bas ne reaguje skretnica od 6db, 12db i od 18 db tek od 64 db tako da su sva merenja bas kutije bez skretnice za tu jedinicu.

[Beaver]

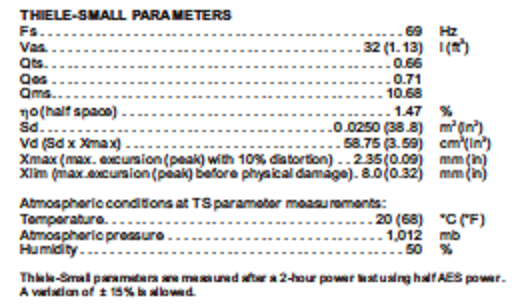

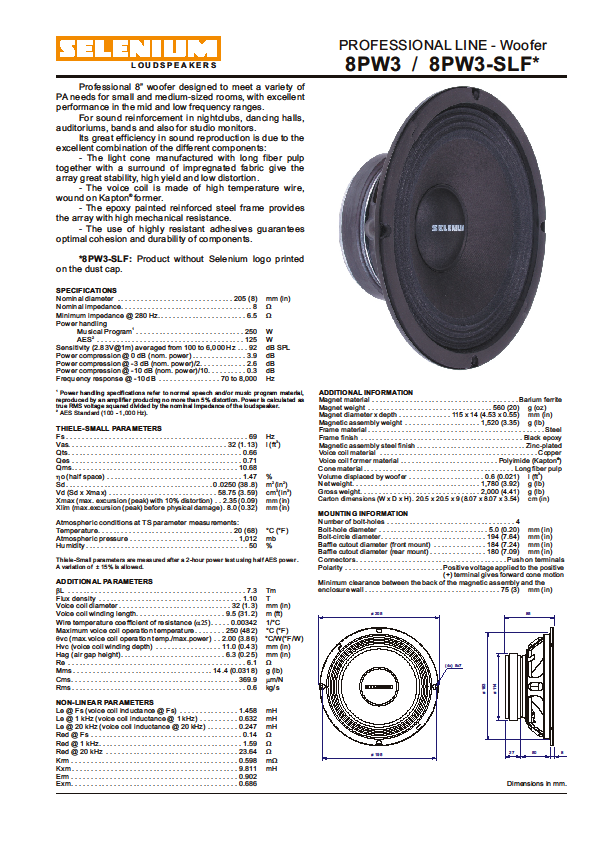

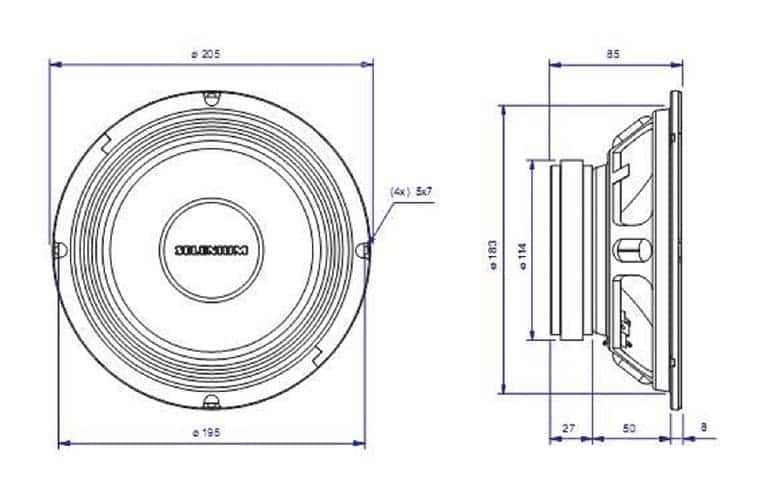

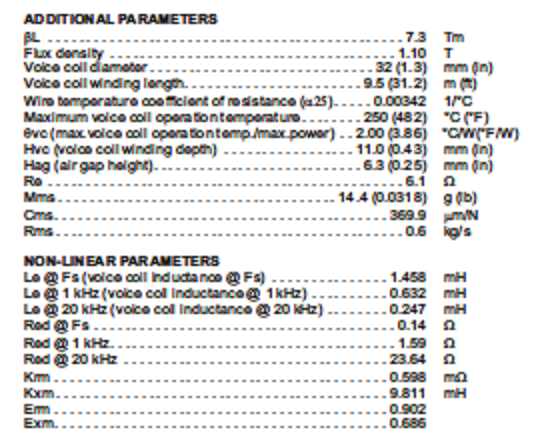

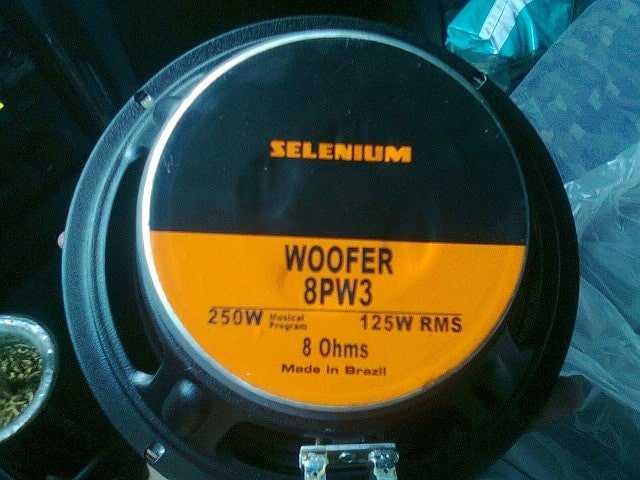

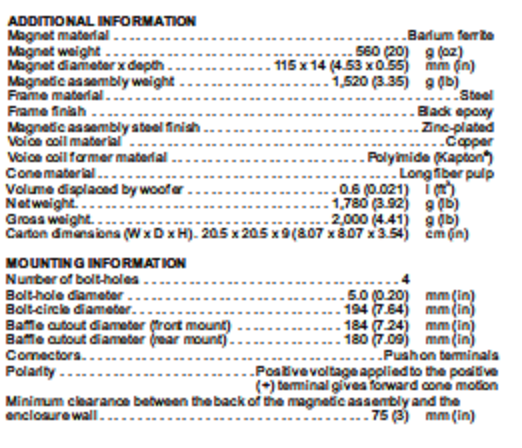

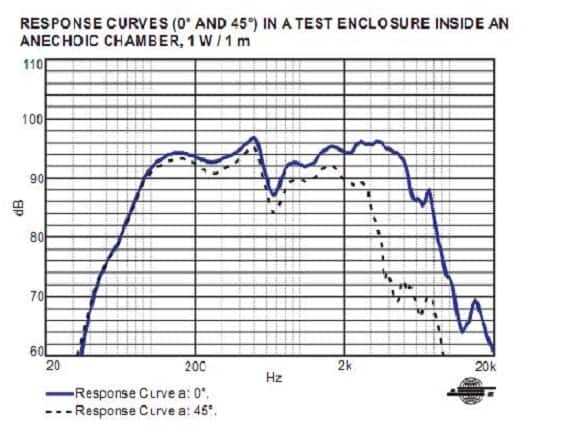

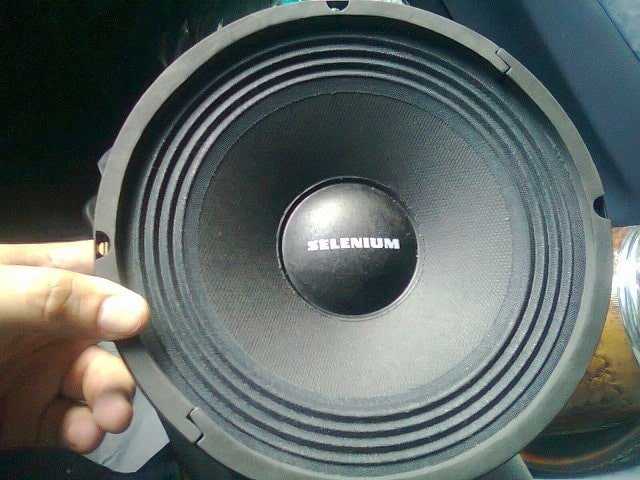

Evo i selenium 8pw3- slf 8" driver 8 ohm karakteristike....

[Beaver]

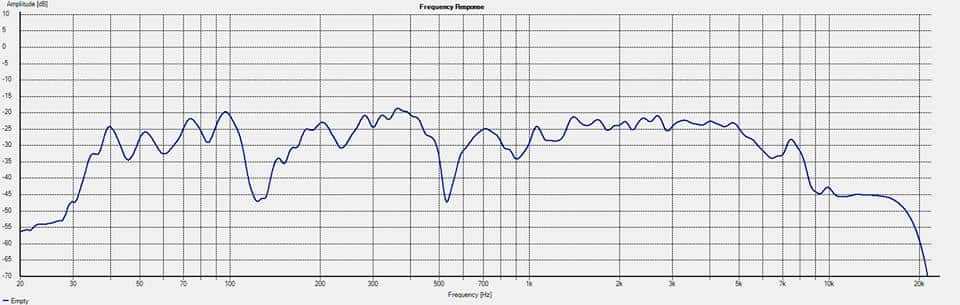

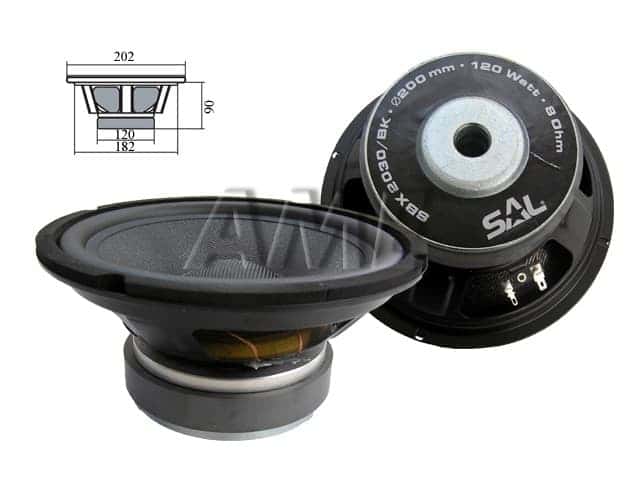

Posto grafikon sa basom selenium 8 pw3-slf ima gadne dropove u grafiku plus sobne rezonancije... uzeo sam u razmatranje ni manje ni vise SAL SBX2030/BK KEVLARSKA MEMBRANA HAH I RADI POSAO DA COVEK NEVERUJE EVO GRAFIKA SA NESTO SLIKA....

za  modifikaciju GRF TANNOY-A "BASS SAL ONLY" u kutiji grf-a izmeren je....bez skretnice...bass je sal sbx 2030/bk

[Beaver]

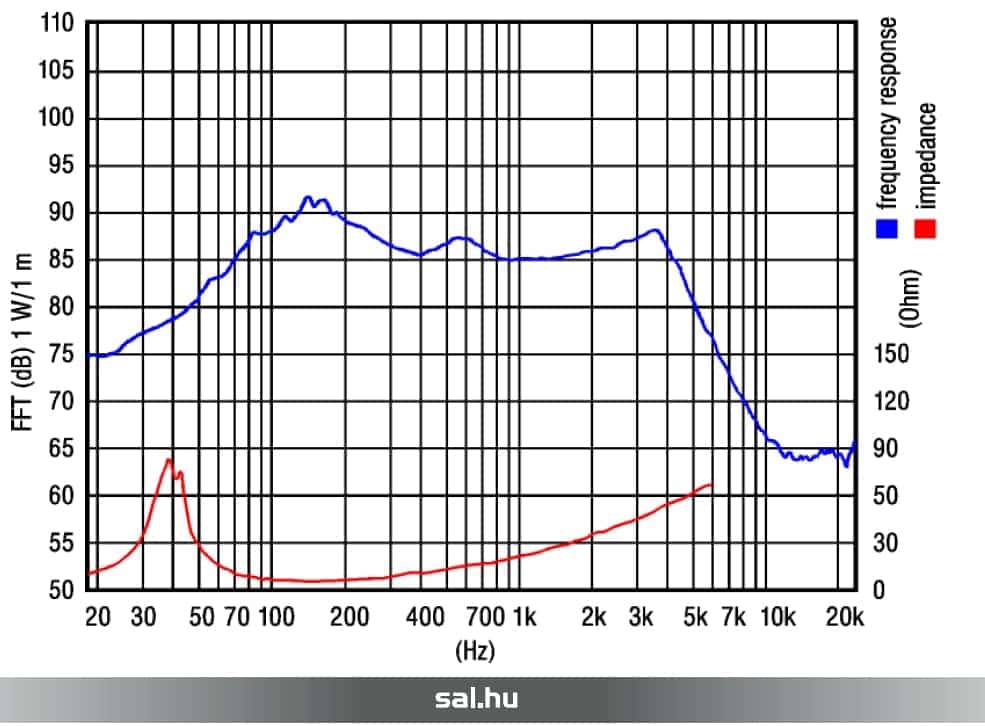

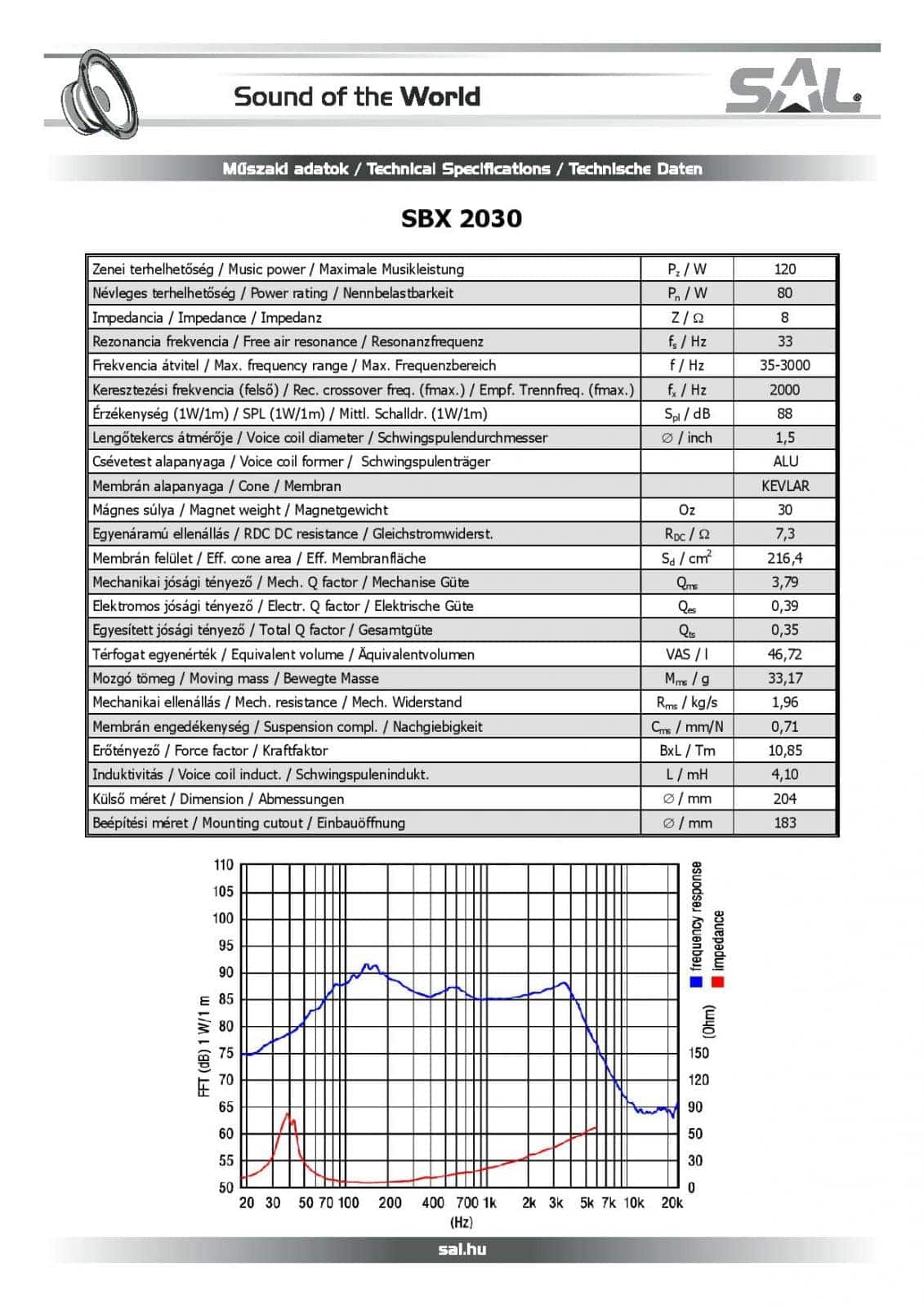

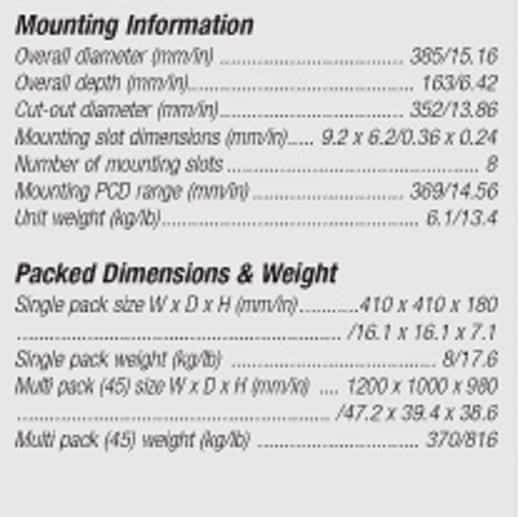

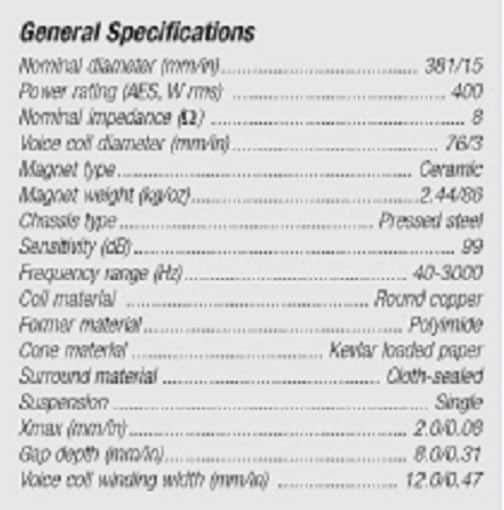

fABRICKO MEREN SAL SBX2030/BK  po madjarsko - kineskoj specifikaciji...

[Beaver]

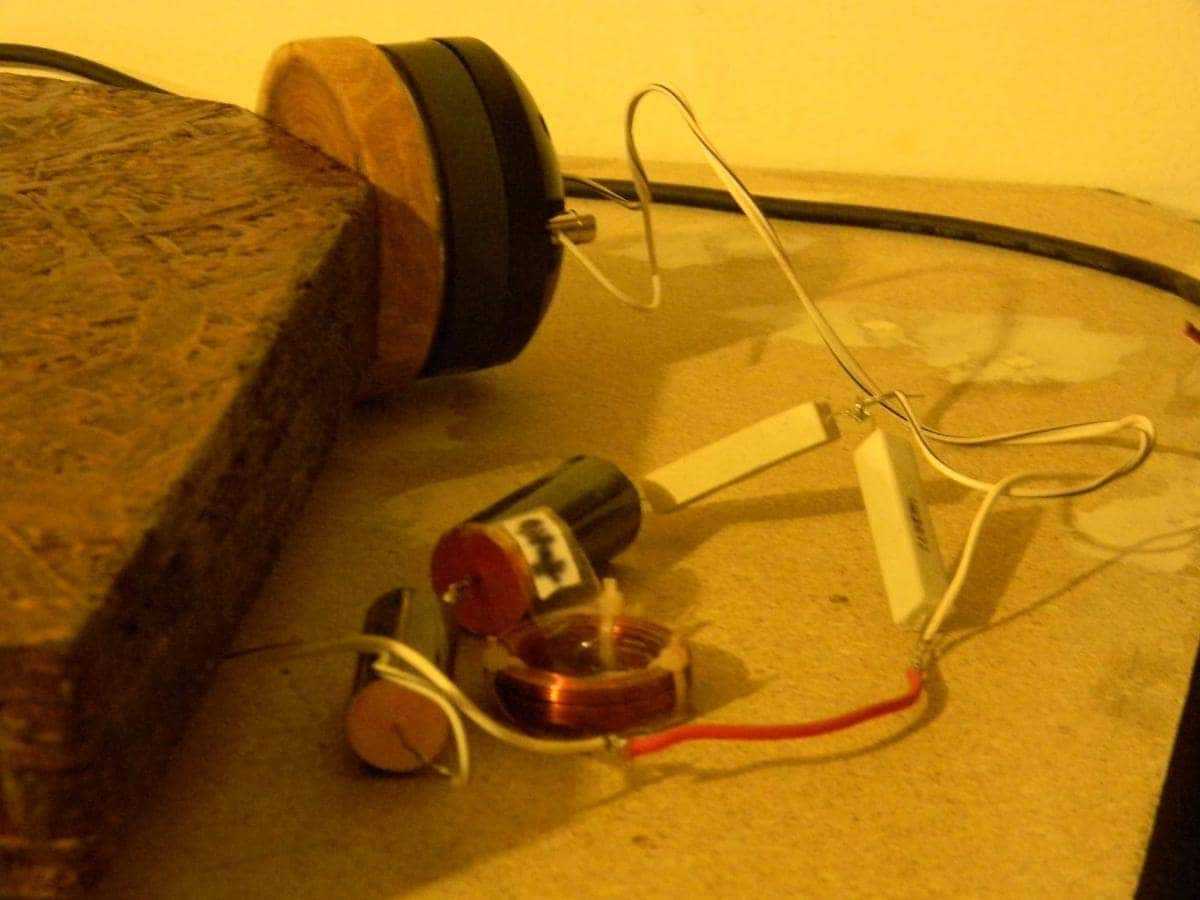

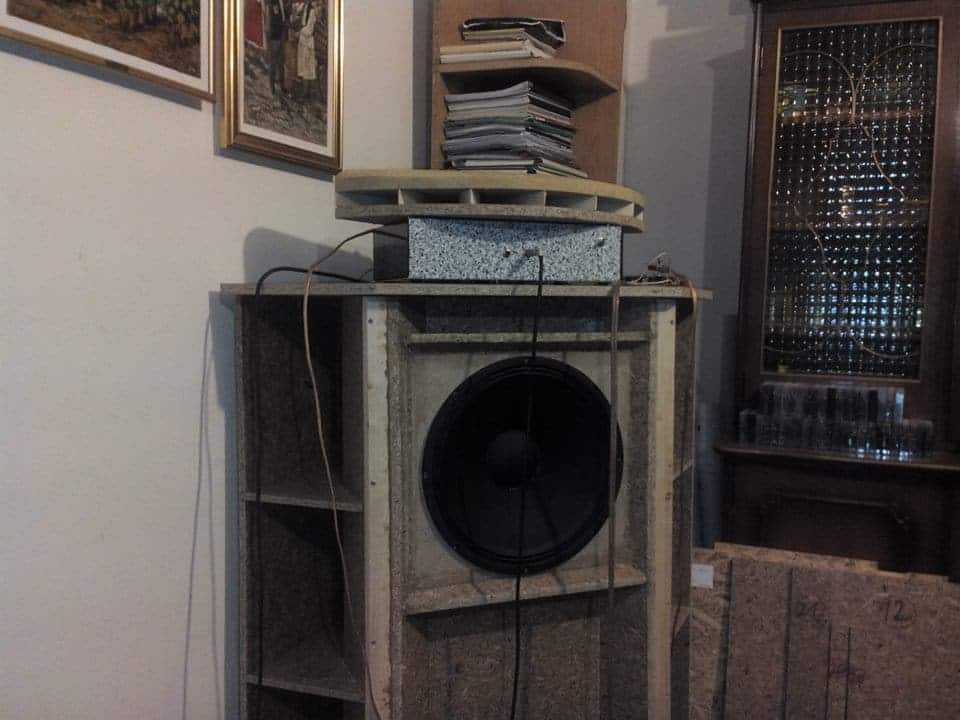

E sad posto sam napravio  Smith horna sa visokotoncem EMINENCE ASD 1001 kompresioni drajver.....grafikon.... ima skretnicu na 18db na 2200Hz rezne frekvencije.



Medjutim na ovom grafikonu rada visokotonske horne vidi se jedan pik na 125 hz sobni rezonantni prc.

[Beaver]

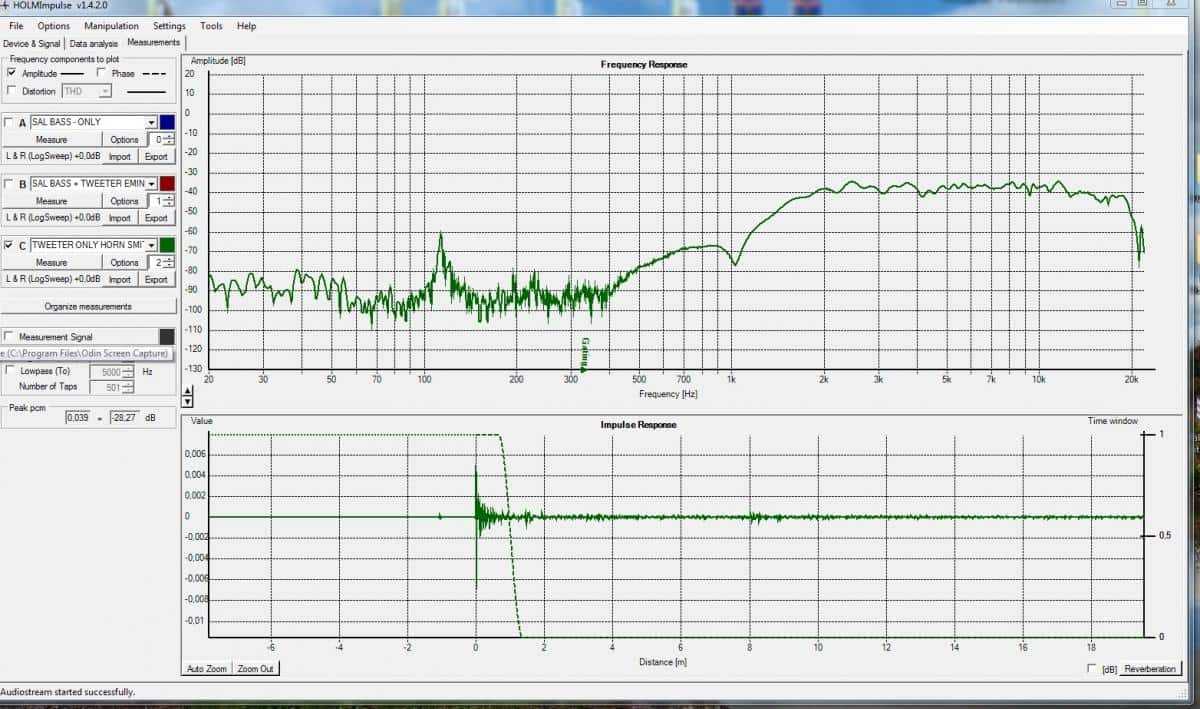

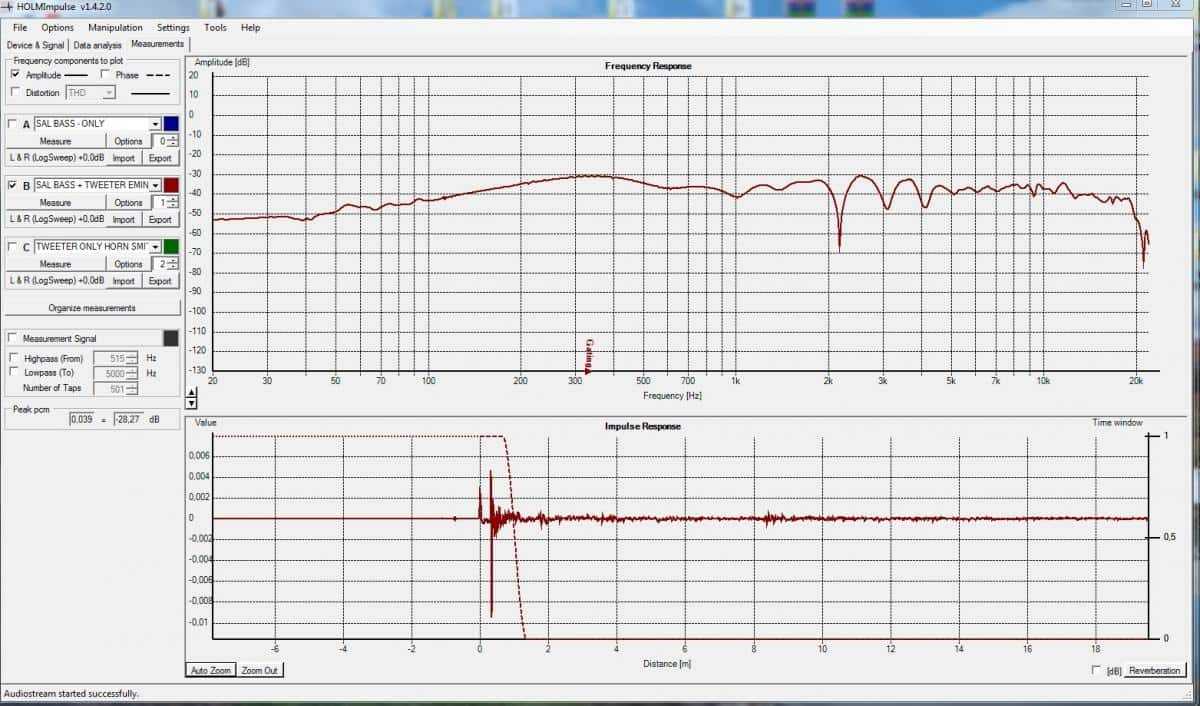

I Za kraj cele farse izmerio sam i bas hornu sa SAL-OM (BEZ SKRETNICE) i Smith hornu (ima skretnicu).

[Beaver]

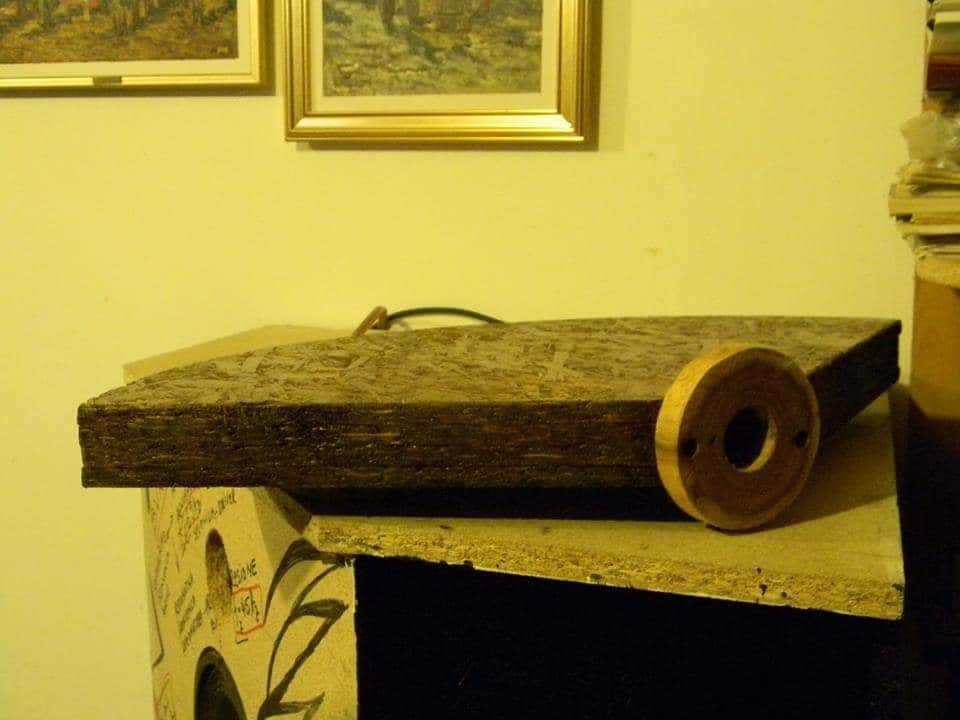

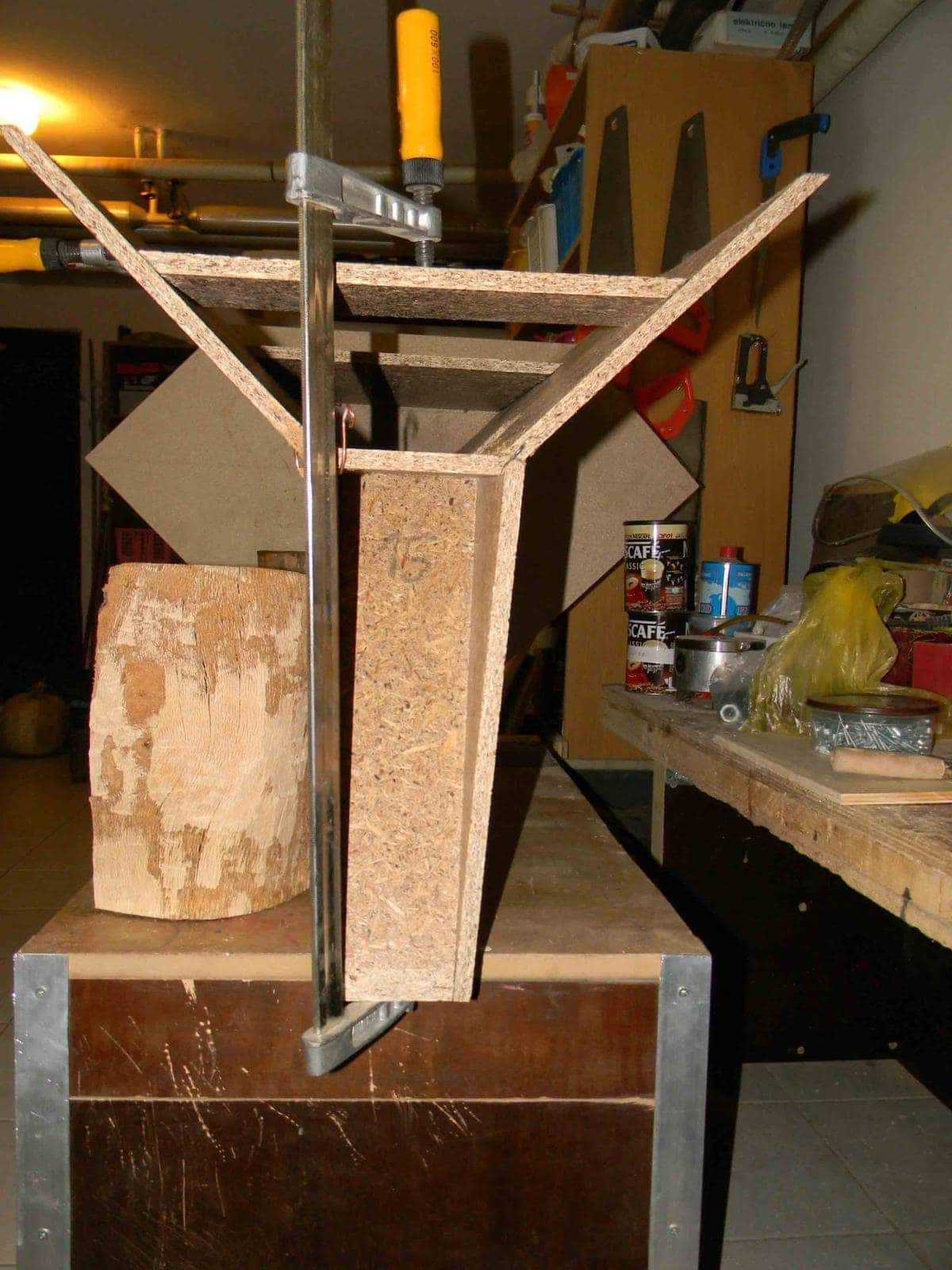

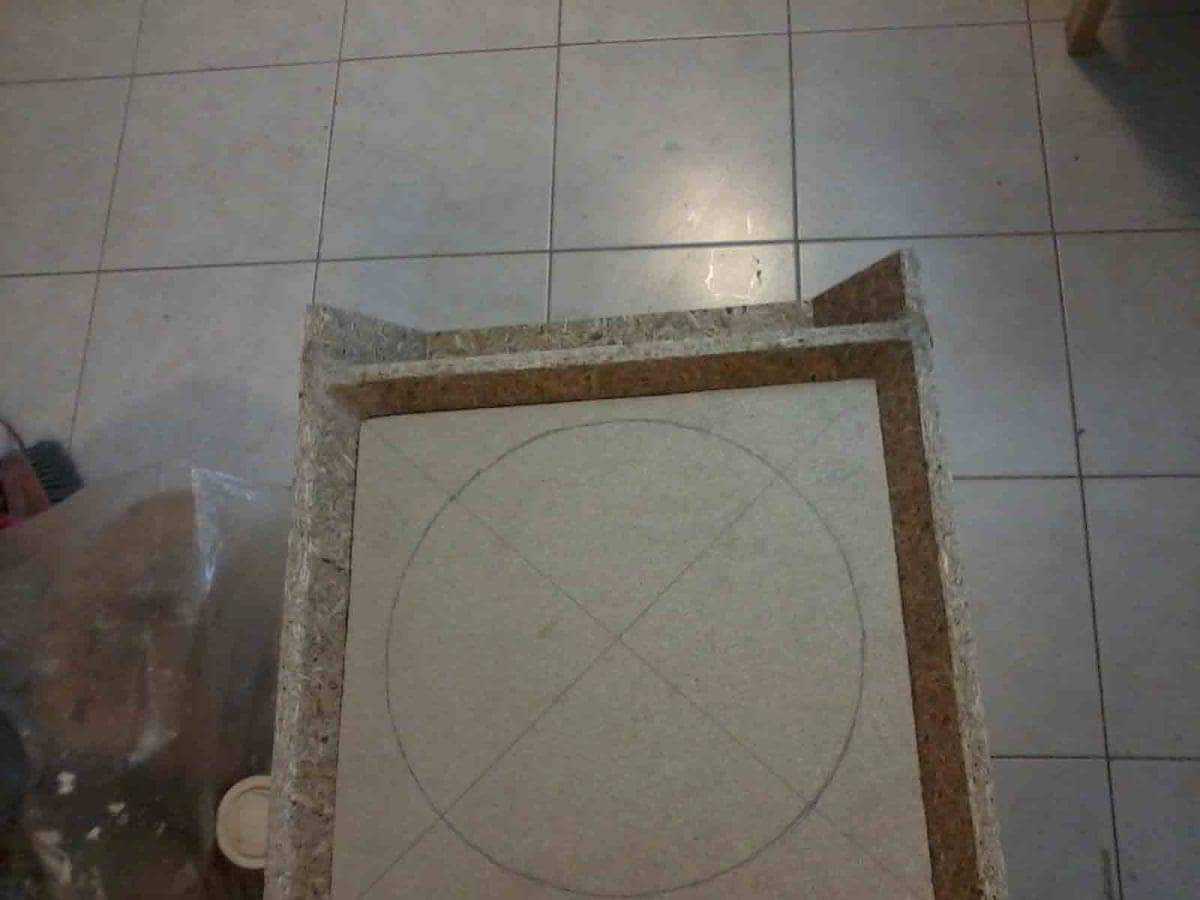

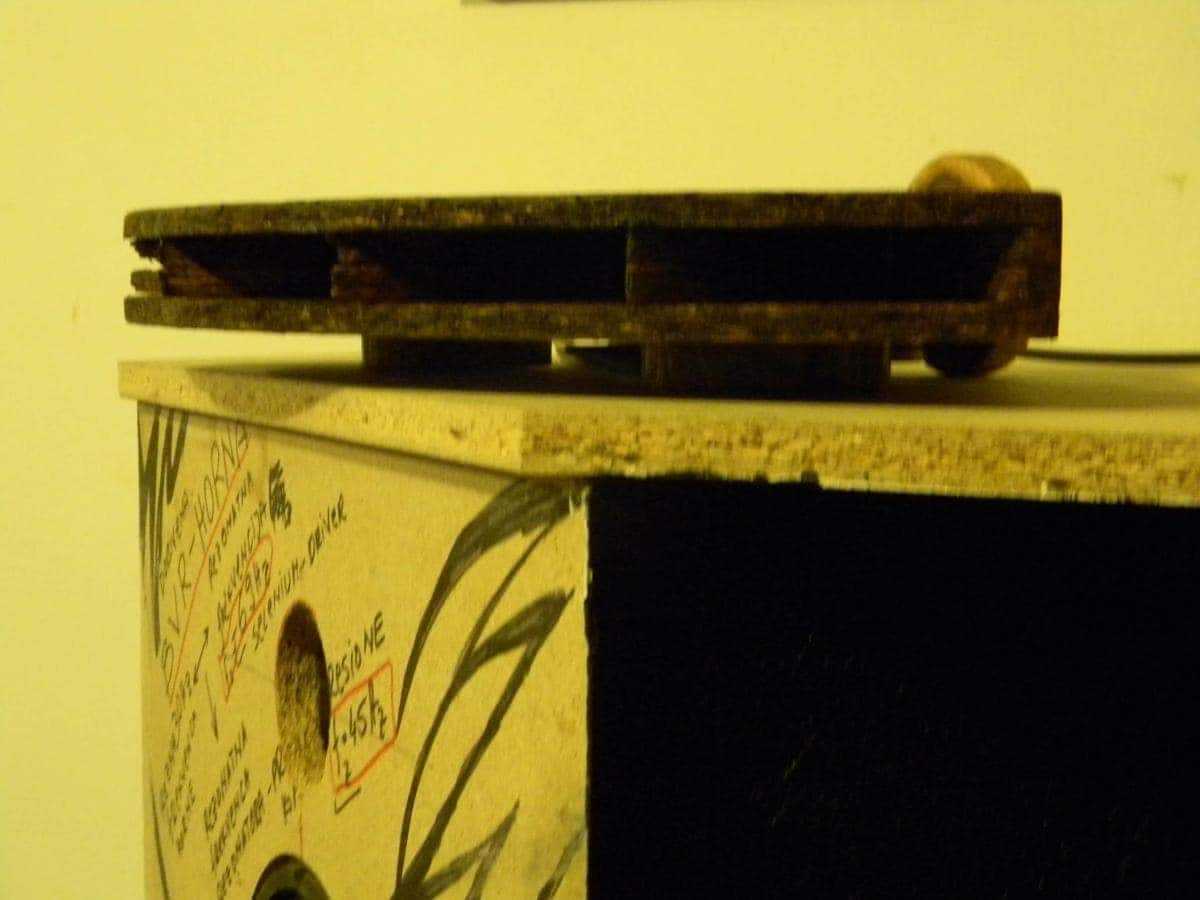

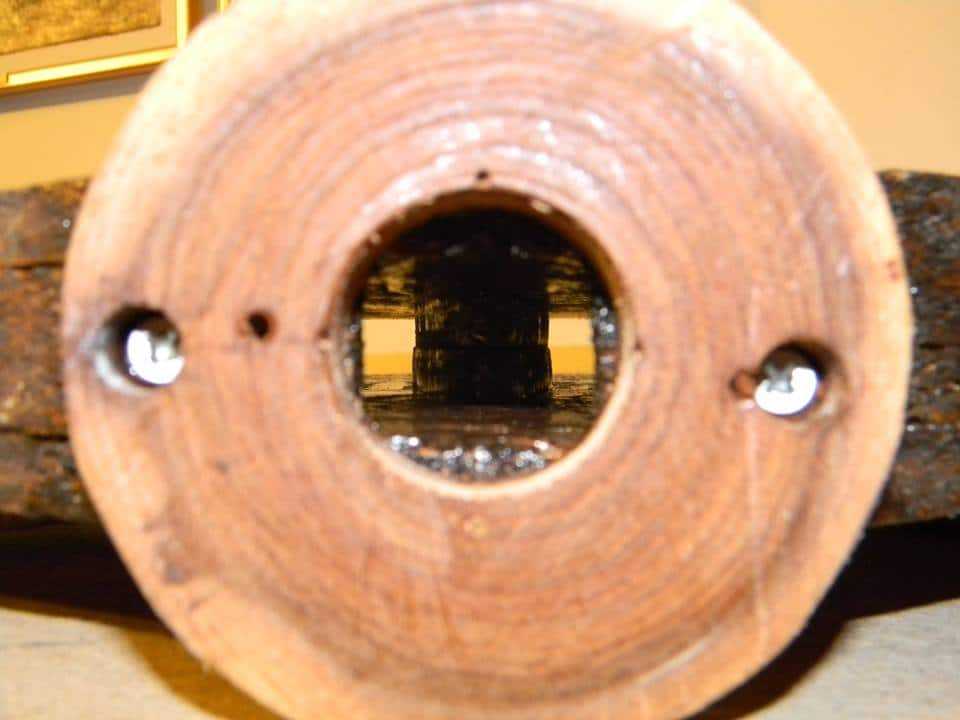

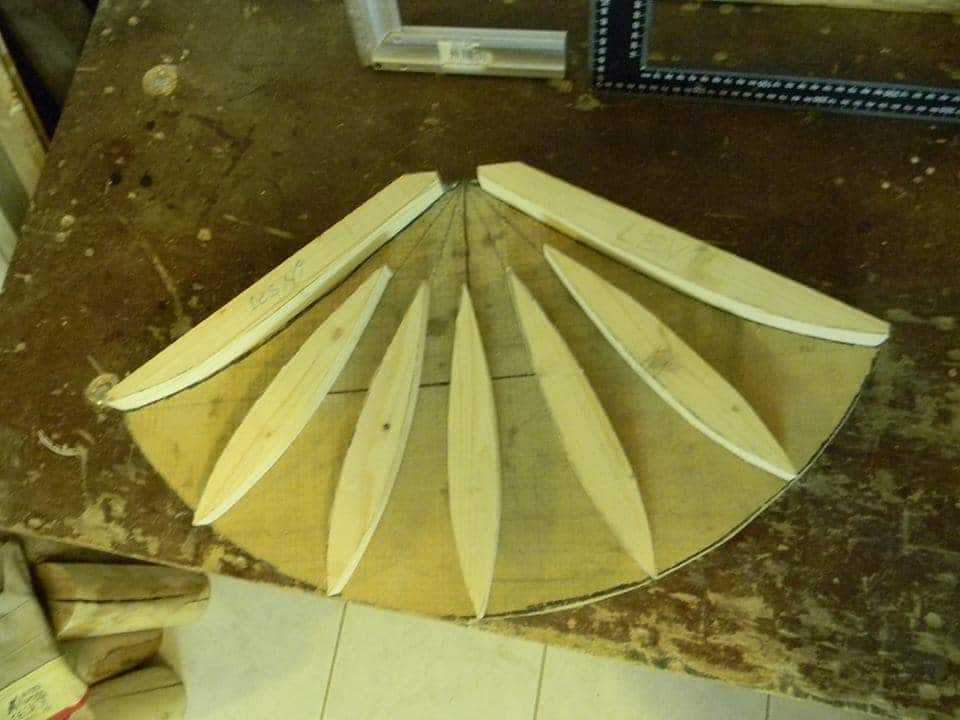

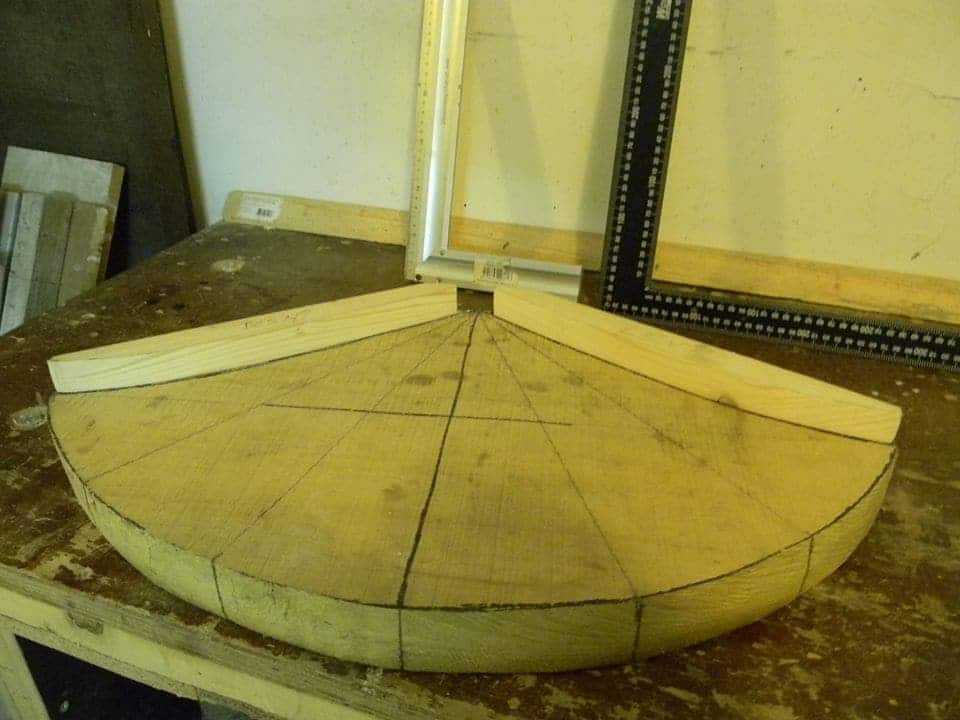

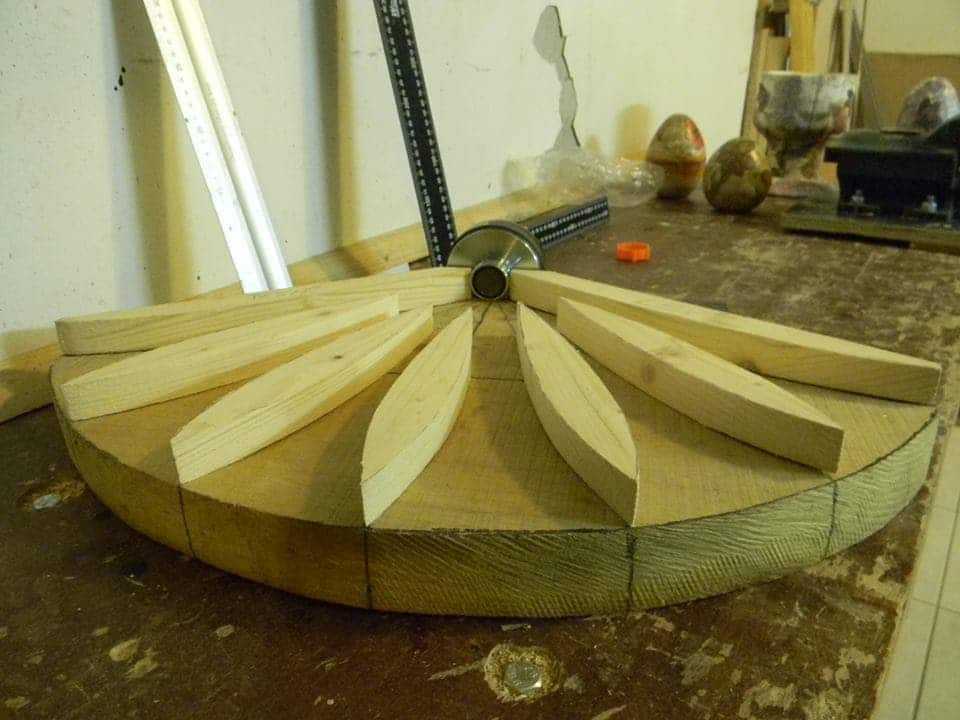

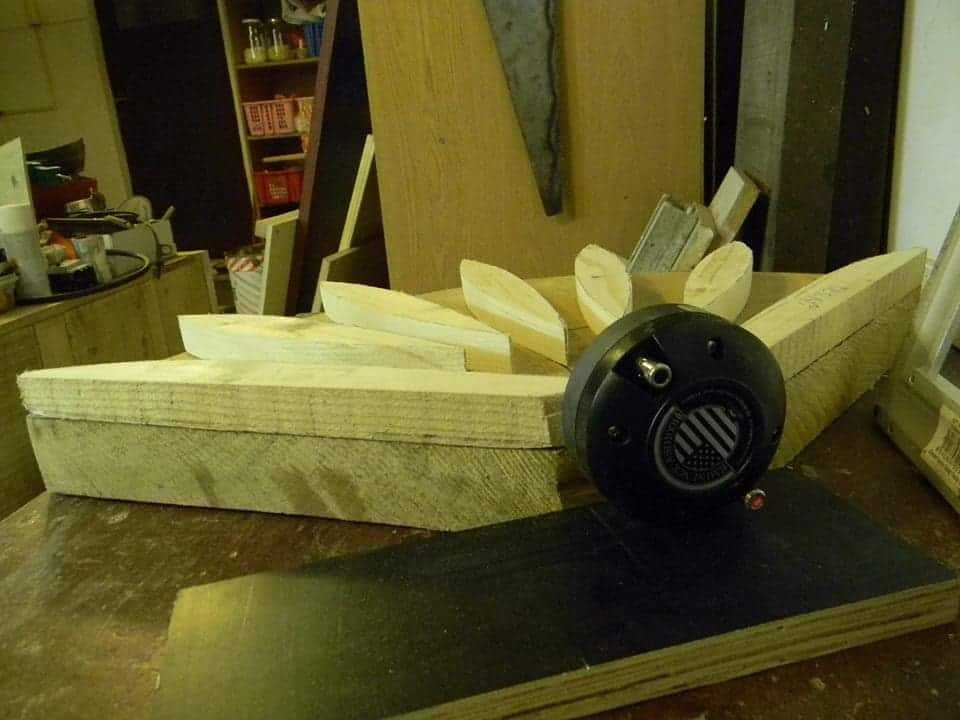

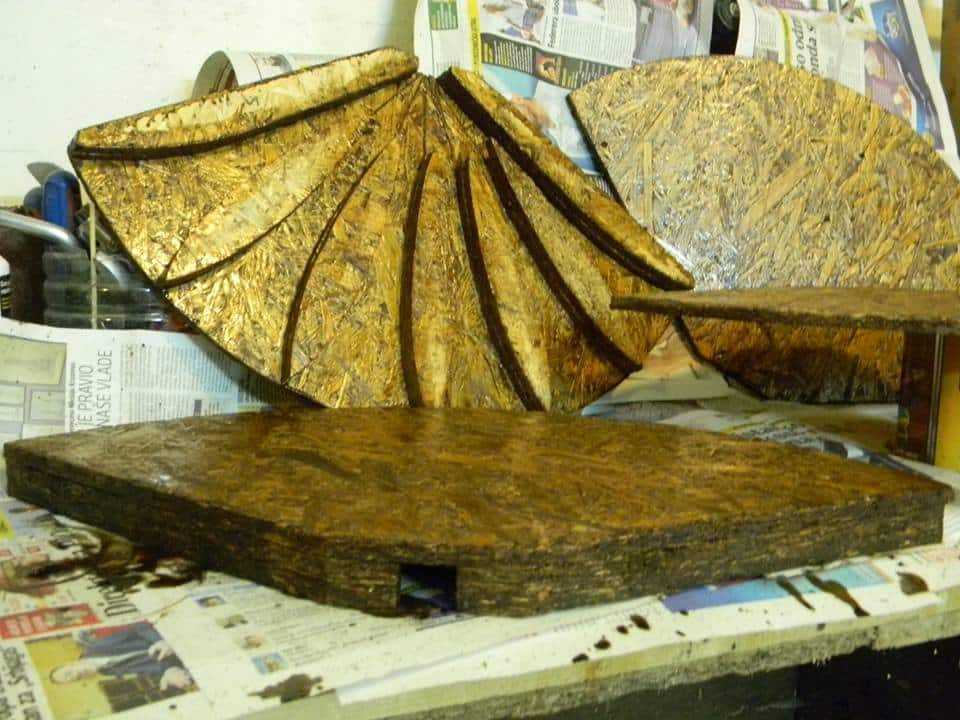

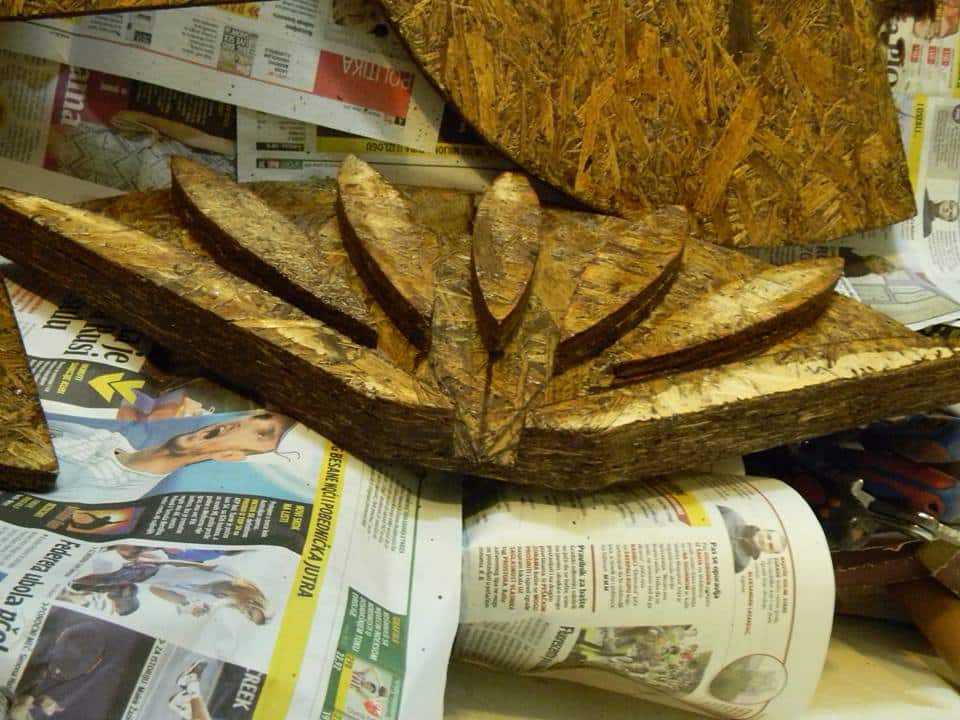

Malo slika procesa izrade visokotonske horne...

[Beaver]

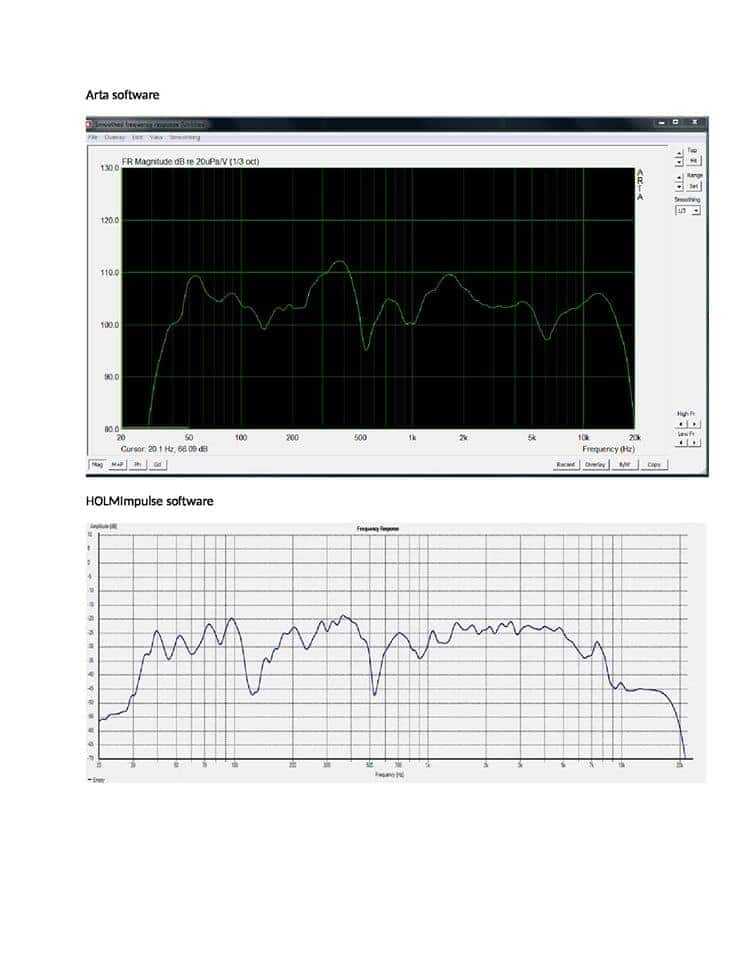

Drugi deo..i grafikon sa dva grafikona mereno u programu Arta i holm impuls gde se vidi ...mereno je sa basom selenium 8pw3-slf u paketu sa kompresionim drajverom (visokotonskom hornom)

[Beaver]

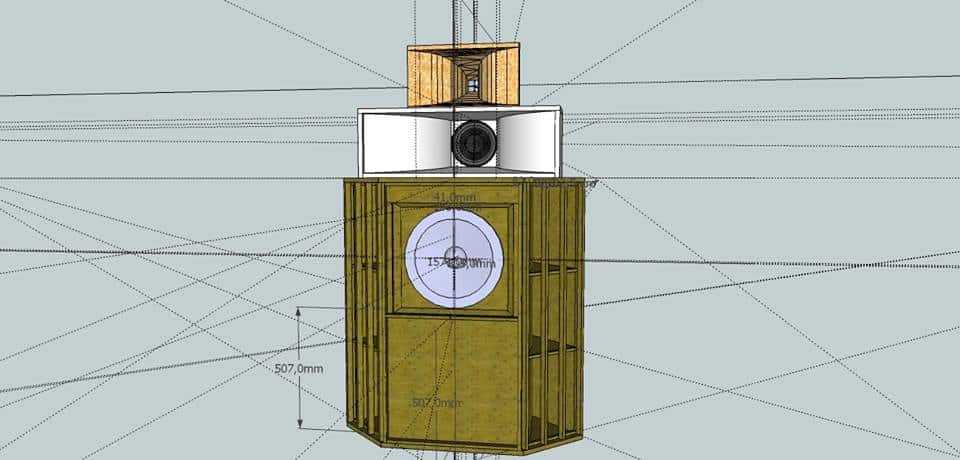

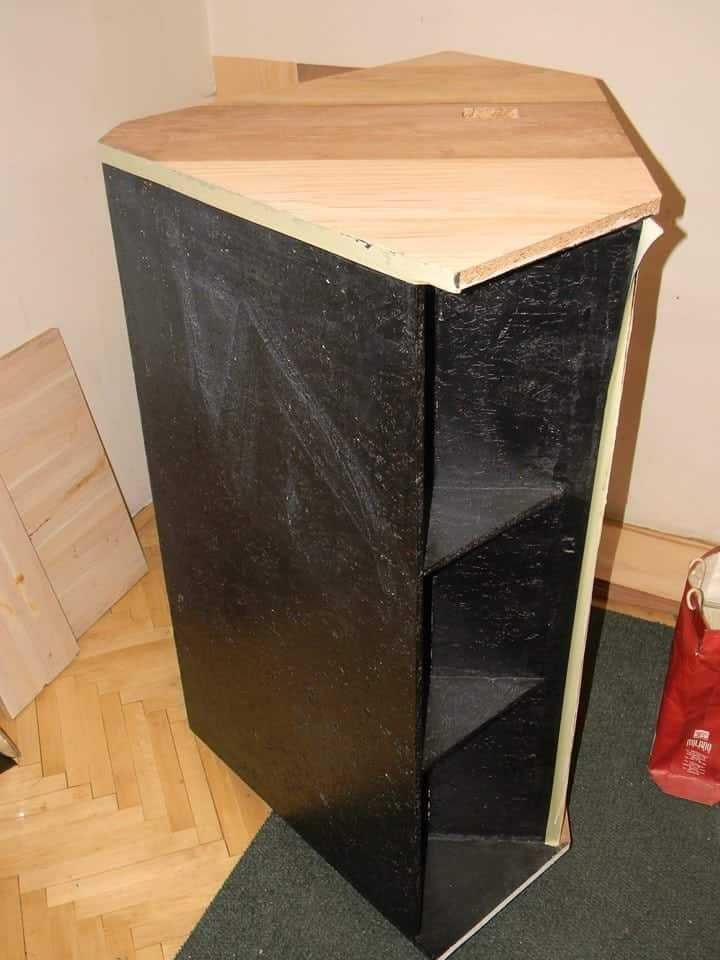

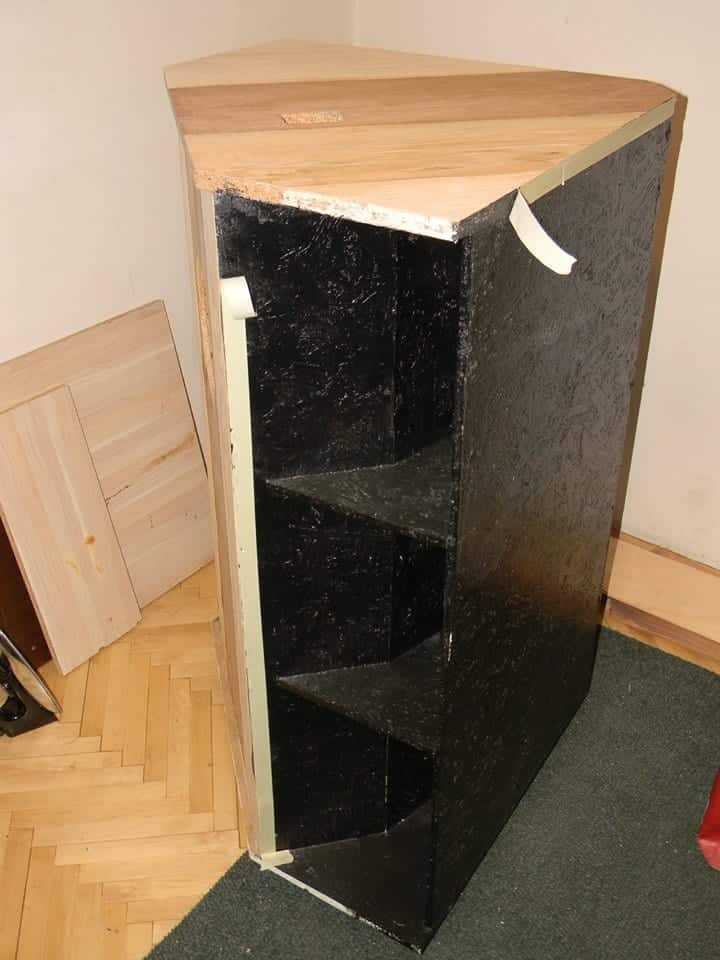

Predvidjen dizajn sa trosistemskom hornom i zavrsnicom furniranja (ostalo je samo da se bas horne picnu sa furnirom obrada ivica lajsne od punod drveta...)

[Beaver]

Slusni test sa flac formatom preko kompjutera i pojacala domace radinosti 80w/4ohm ili 40w/8ohm (tranzistorac) izuzetno mekan topao bas - plivajuci ima slkovito prikazan prostor zvucne slike, srednji se cuju razgovetno i cisto na ljudskom glasu i visoki se lepo uklapaju sa ostatkom sistema.



Preko cd pleyera i tranzistorskog pojacala je jos cistiji ton izbegavajuci zvucnu integrisanu kartu maticne ploce gigabite.



Drtine su teske 65kg po kutiji ide od 40Hz - 17kHz na 8 ohm.



Sal je dobra socijlka za pravljenje i probe kad se ispostuje fizika prostora, formule itd. ali skuplji zvucnici koji se naravno ovde uklapaju cuju se jos bolje sa jos vise detalja.



Po meni je standard da se cuje cisto da ima svih frekvencija koje treba da da jedna zvucna jedinica ili sistem skupoca je u tome sto "bolji materijali" daju jos bolji kvalitet .. cena heh.

[Beaver]

Interesuje me vase misljenje itd hvala.
