100W sa samo dva tranzistora

[apexaudio]

Sa TL071 i jednim parom TIP142/147 izlaznih tranzistora moguce je napraviti pojacalo snage 100W na 8 oma



[Bajlag]

Naravno, samo napajanje operacionih pojacavaca mora da pliva sa izlaznim signalom. Prvo pojacalo koje sam napravio je radilo na tom principu samo sto je imalo dva tranzistora

u granama napajanja operacionih.

I operacioni mora da trpi nesto vise od 40 V izmedju + i - napajanja , pa to malo suzava izbor operacionog. 2604 bi mogo cini mi se....



P.S. sad sam malo bolje pogledao izlazni stepen i nije to bas to sto sam ja mislio al je slicno

[apexaudio]

Ovde napon OP-a ne pliva sa izlaznim signalom, referentan je u odnosu na masu i dovoljno je +/-12V tako da moze bilo koji OP, trik je u tome da je 'izlaz' pojacala kratko spojen na masu, a drugi kraj zvucnika i povratna sprega uzima se sa srednjeg izvoda sekundara koji nije spojen na masu.

[Bajlag]

Koji je napon elektrolitskih kondenzatora potreban?

[zbotic]

Sve Ok, samo što su TIP142/147 ipak 4 tranzistora

Svojevremeno sam imao Audio Analogue Puccini  koji radi na sličnom principu i bio je za mene (i ostao) najbolje zvučeće pojačalo sa Darlingtonima. Opamp je bio NE5534 od Texasa i sjećam se kako je konstruktor tvrdio da je to najbolji opamp za tu poziciju.....

[dvv]

Pitanje je samo koliko jedan par izlaznih tranzistora, bili Darlington ili ne, može da se izbori sa iole kopmleksnijim opterećenjem od idealnog čistog impedansnog. Čak su i jeftiii modeli proizvođaća koristili najmanje dva para (na primer, Koerting 102 i slični). Ne zaboravite da veiko pojačanja Darlingtona, njegova njaveća vrlina (jer pojednostavljuje opštu konstrukciju) može biti i njihova Ahilova peta ako nalete na malo složenija opterećenja pri velikim snagama, koje će oni pokušati da dalje pojačaju i čas posla izaći van granica bezbednog rada. Sem toga, TIP 142/147 su orilično jeftini tranzistori, pa nije neki težak bedak složiti dva ili tri para na izlazu.

[apexaudio]

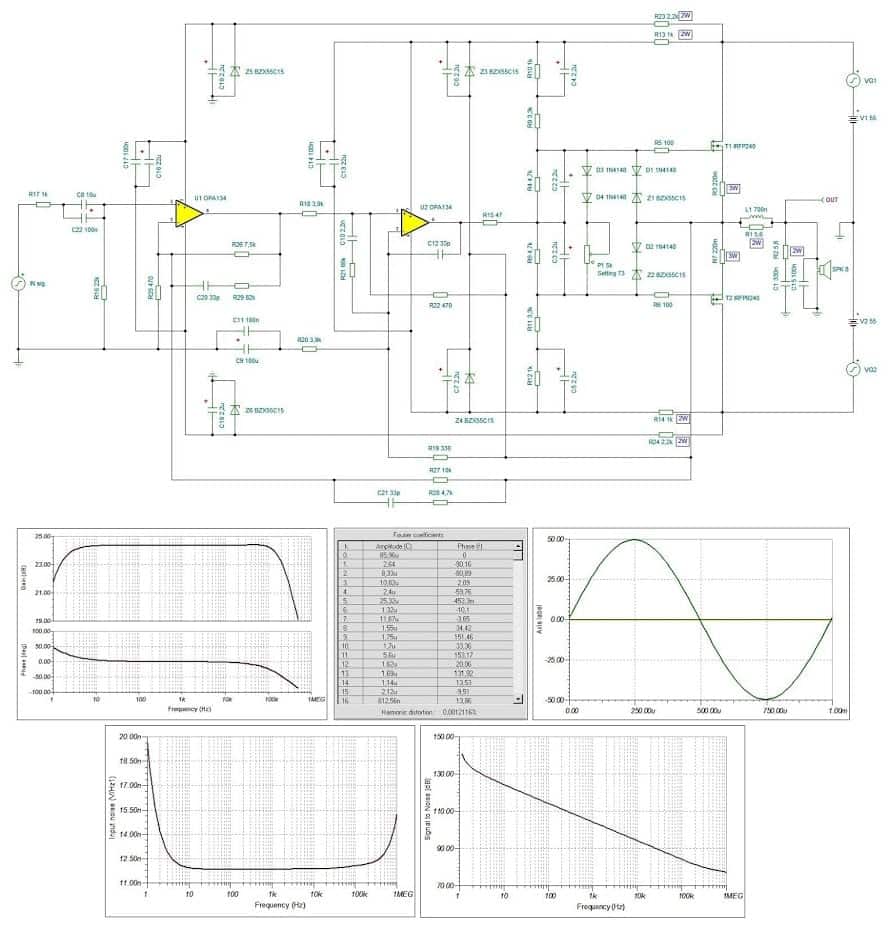

Postoji i audiofilska verzija sa OPA134 i 2SK1058/2SJ162 fetovima u izlazu, a evo komentara coveka koji ga je napravio:



Ovo je Terijev komentar:
'I listened to it all day today. Really very pleasant. I can't hear the high roll-off. Cymbals and hi-hat sound very natural. Electric guitar is especially nice. I listened to a lot of Larry Carlton. Beautiful.
I'm thinking that I probably should have added some caps to the rails but I sounds clear and dead quiet. Speaking of that, I had reported earlier that when testing one of the protection boards that I thought I heard a ground hum but I hooked one of them up to this amp and still dead quiet so I was mistaken.'

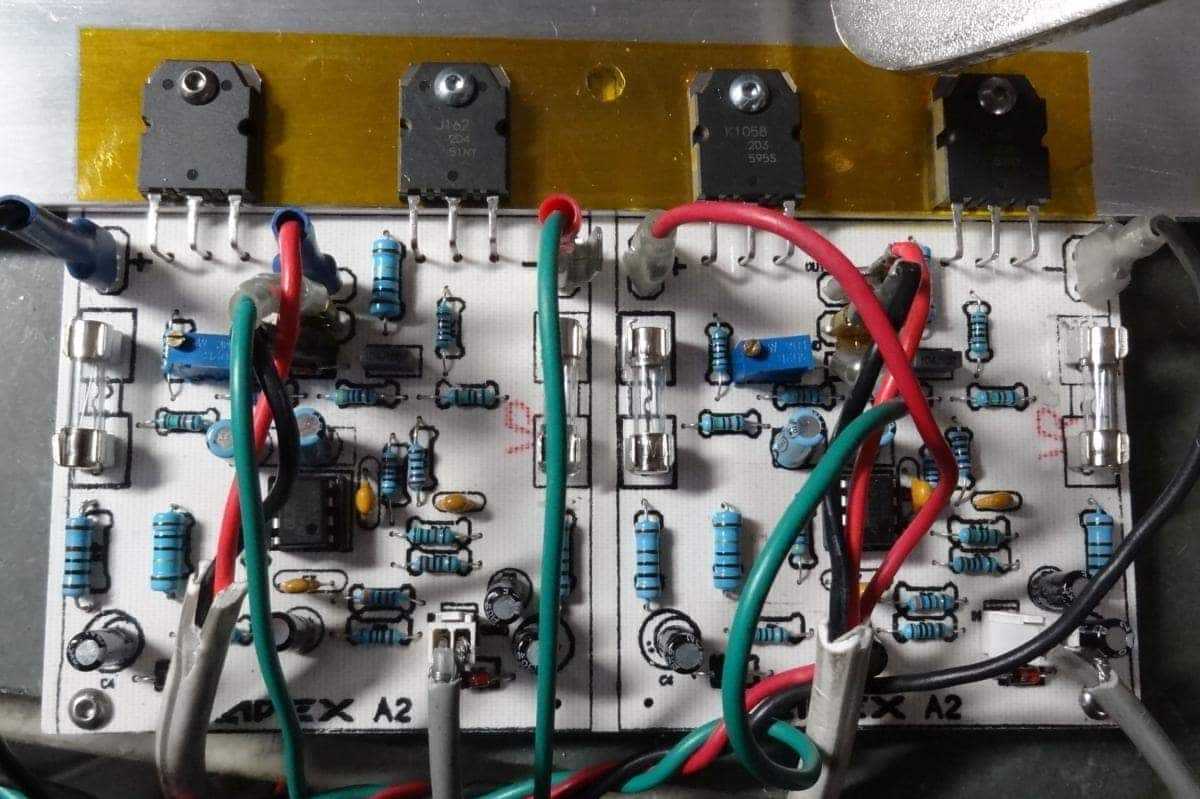

Njegov rad izgleda ovako.



[apexaudio]

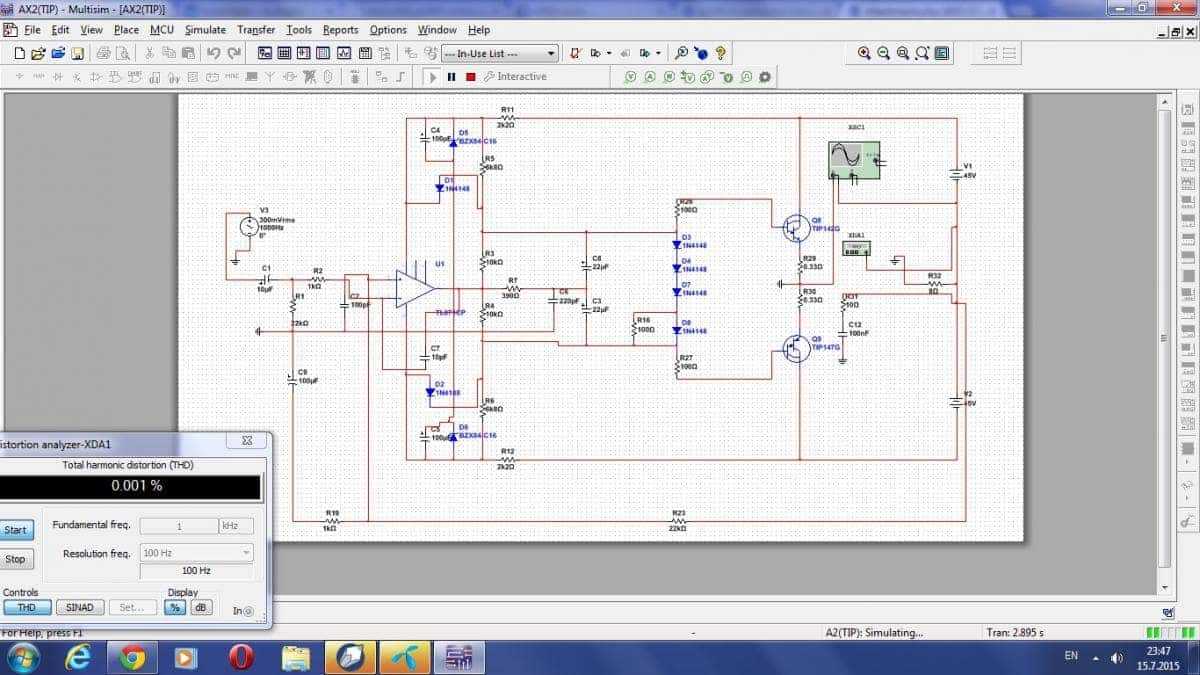

Snaga lako moze da se poveca dodavanjem jos izlaznih parova, mene je za pocetak zanimalo samo da uradim simulaciju i proverim funkcionalnost.

Topologija bez VAS stepena zaobilazi najvece probleme koje on donosi pri konstruisanju... izbor tranzistora i njihovo hladjenje, upotreba strujnih generatora, strujnih ogledala, kaskadnih spojeva...

Napajanje OP-a je bootstrapovano tako da on moze da pobudi izlazne tranzistore sve do njihovog zasicenja sto kod pojacala sa VAS-om nije moguce ukoliko se on ne napaja nesto visim naponom nego izlazni stepen.

[apexaudio]

Napajanje pojacala je standardno trafo 2x30vac, grec 10A dva elektrolita 10000uF/63V jedino sto je za stereo potreno imati dva odvojena napajanja zato sto se srednji izvod  ne spaja na masu.

[dvv]

Snaga lako moze da se poveca dodavanjem jos izlaznih parova, mene je za pocetak zanimalo samo da uradim simulaciju i proverim funkcionalnost.

Topologija bez VAS stepena zaobilazi najvece probleme koje on donosi pri konstruisanju... izbor tranzistora i njihovo hladjenje, upotreba strujnih generatora, strujnih ogledala, kaskadnih spojeva...

Napajanje OP-a je bootstrapovano tako da on moze da pobudi izlazne tranzistore sve do njihovog zasicenja sto kod pojacala sa VAS-om nije moguce ukoliko se on ne napaja nesto visim naponom nego izlazni stepen.

U pravu si, nema šta, ali to ima dve mane. Prosto dodavanja će naravno podeiti rad i rasteretiti izlazne tranzistore, odnosno omogućiti veće impulsne snage, ali će "mesnata" priroda zvuka Darlingtona ostati i dalje, čak će štaviše povećanjem broja postati još dominantnija- To ide uz prirodu samih tranzistora - zvuk je na brzo slušanje jako solidan, ima težinu i ozbiljnost, ali po meni (a to je naravno subjektivno) taj zvuk dosta brzo zamori i počinje da smeta (bar meni). I drugo, ukupno tranzijentno ponašanje pojačavača, a pre svega nponski slew rate, je zauvek defiisan osobinama ulaznog op amp-a. Njegova brzina će uvek biti ključni ograničavajući faktor celine, dok će strujni slew rate biti isto tako pod uticajem vremena opadanja signala Darlington tranzistora, a oni baš tu umeju da budu dosta spori (mada naravno kako koji). Drugim rečima, gubimo kontrolu nad nekim od najvažnijih mehanizama za borbu protiv ukupnog paketa tranzijentnih izobličenja nazvanih DIM (Dynamic Intermodulation Distortion).



Naravno, na ovo se može uticati drugačijim izborom ulaznog op ampa, recimo upotrebom OP 627, sa kojim ćemo dobiti bolju polaznu osnovu, ali sada već po sasvim drugačijim cenama. O razlici u brzinama reakcije između Darlingtona i vertikalnih MOSFETova nema smisla dikskutovati, brzine MOSFETova su uglavnom nedostižne.

[apexaudio]

Slew Rate pojacala moze da bude mnogo veci nego upotrebljenog OP-a, na simulaciji modifikovane seme on je 80V/usec...

Ja nisam audiofil i mene zvuk pojacala uopste ne zanima bitna mi je samo funkcionalnost, preneo sam utiske coveka koji je jedini napravio i cuo A2 ali verziju sa OPA134 i 2SK1058/2SJ162.





Napon napajanja +/-55VDC.

SNR je oko 105dB@1KHz, ulazni naponski šum oko 10nV/sqr(Hz)

PSRR je oko -120dB tako na poz. kako i na neg. granu napajanja.

SR  80V/usec

THD 10WRMS@8R0 je 0,007% i na 150WRMS@8R0 (koji volt-dva pre klippinga) oko 0,02%

Klipping je na oko 52-53Vpeak.



Interesantno je da je pojacalo sposobno da na izlazu ostvari 105Vpp sa naponom napajanja +/-55V i HEXFET-ovima na izlazu... pojacala sa VAS stepenom koji se ne napaja pomocnim visim naponom daju 80Vpp

[apexaudio]

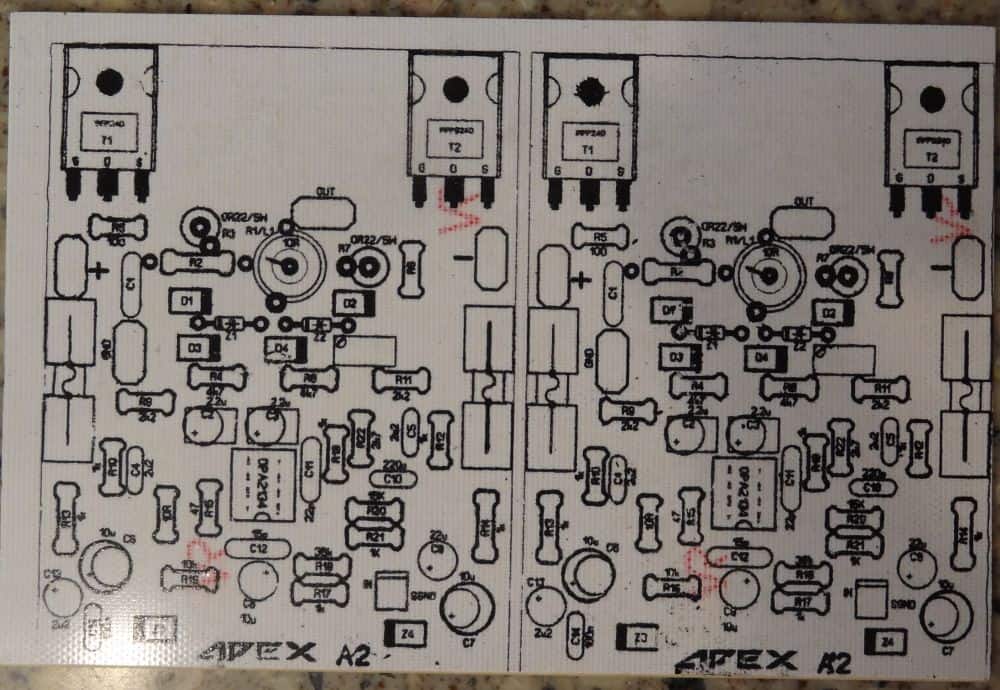

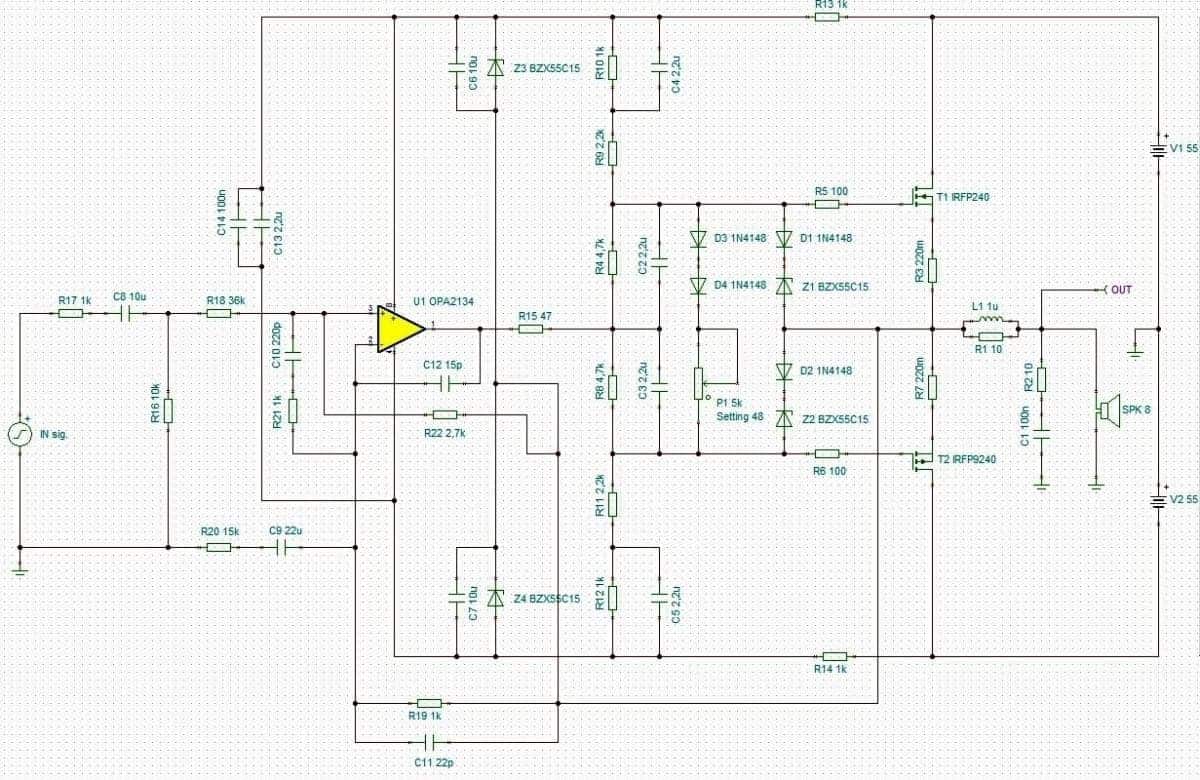

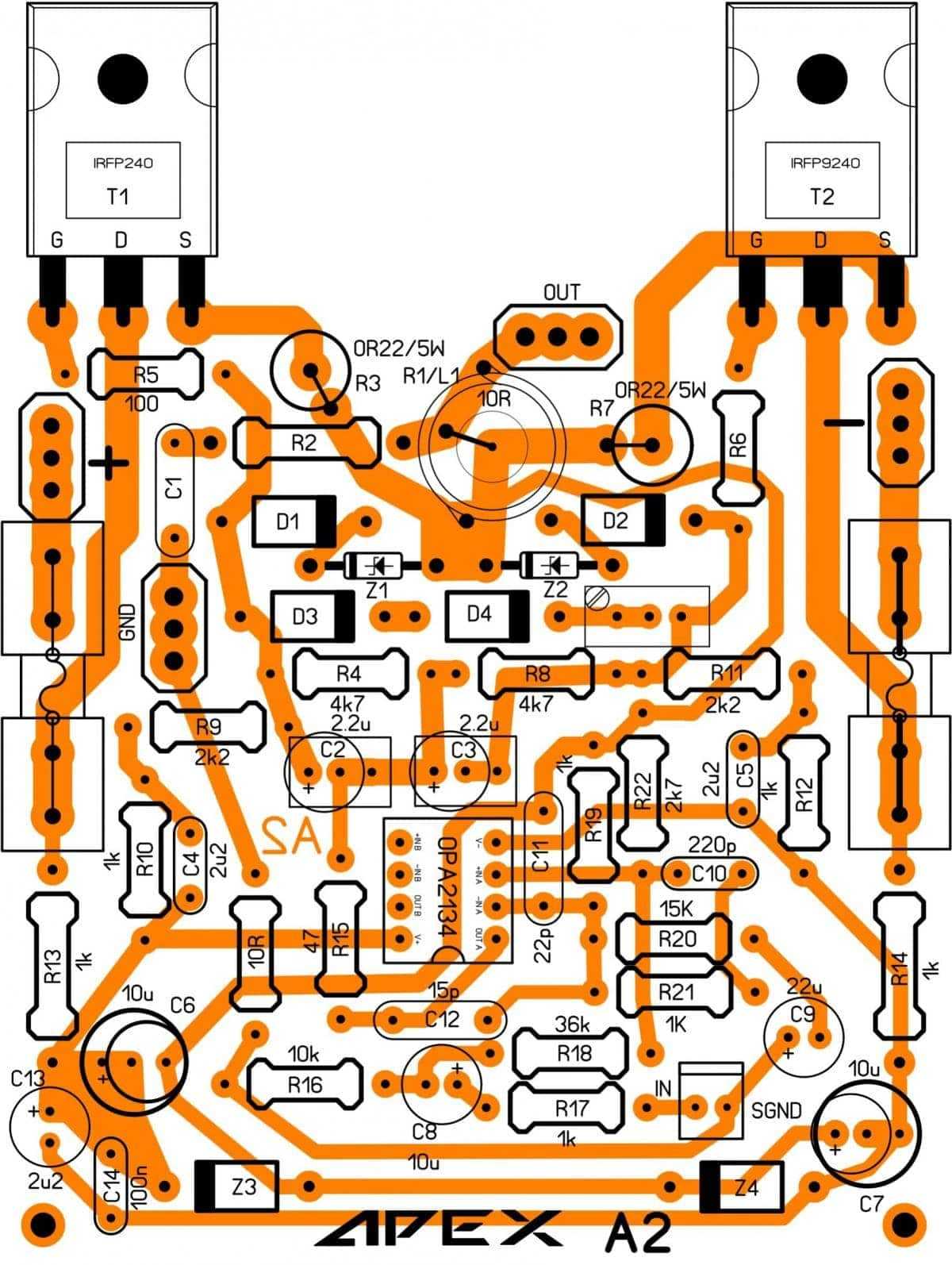

Terry je vec uradio plocice za verziju sa IRFP240/9240...



[Archangel]

Veoma intresantna tema.

[BANAT]

  Apexaudio



Dopadaju mi se ovi hibridni pojacavaci , posebno Terij-eva varijanta !

-----------------------------------------------------------------------------------------

Imam i par pitanja ....

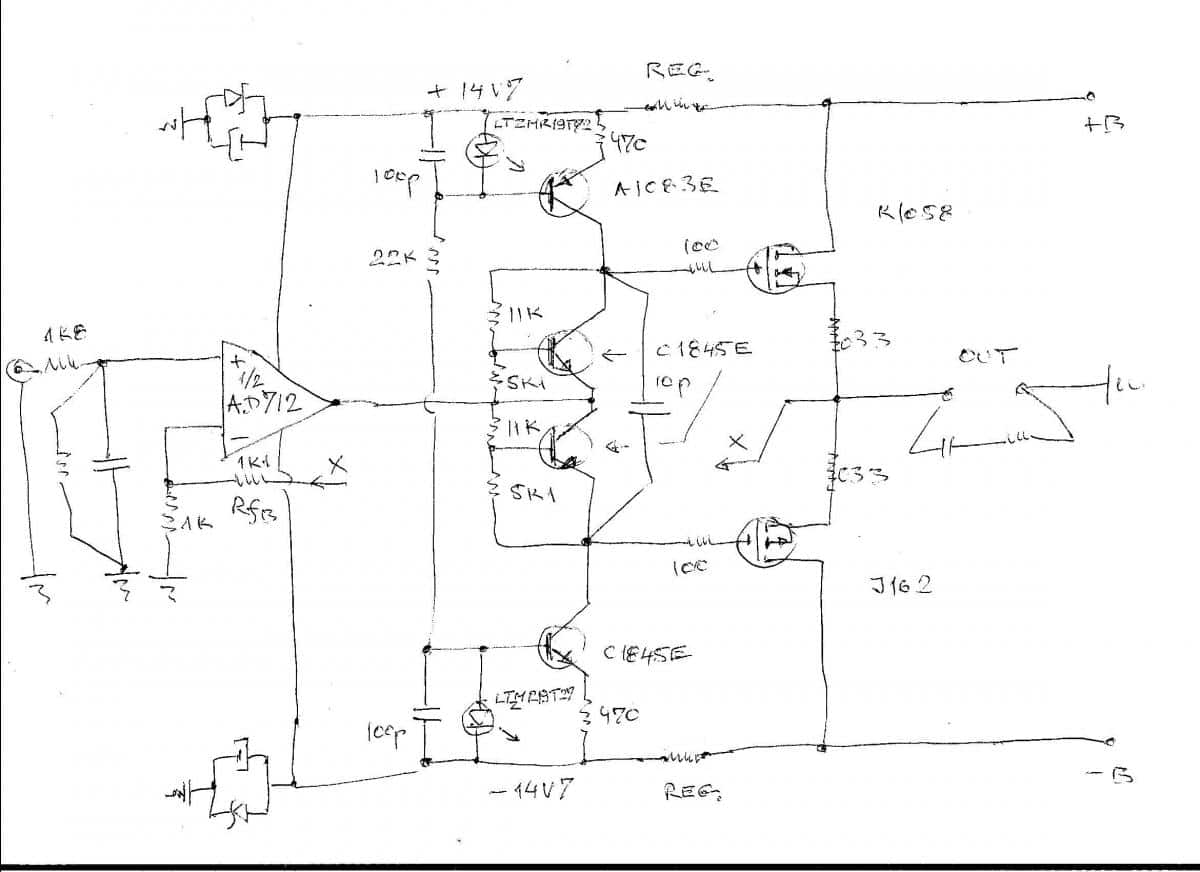

-Sta mislis o hibridnom pojacivacu baziranom na Sony topologiji sa AD712 - OP-Amp-om i sa standarnim K1058/J162 Lat-Fet parom ?



- nacelno , mogu li se ovi VFA - OP-amp-ovi zameniti sa nekim brzim CFA - OP-amp-ovima ?



  Pozdrav !

[apexaudio]

  Apexaudio



Dopadaju mi se ovi hibridni pojacavaci , posebno Terij-eva varijanta !

-----------------------------------------------------------------------------------------

Imam i par pitanja ....



-Sta mislis o hibridnom pojacivacu baziranom na Sony topologiji sa AD712 - OP-Amp-om i sa standarnim K1058/J162 Lat-Fet parom ?



- nacelno , mogu li se ovi VFA - OP-amp-ovi zameniti sa nekim brzim CFA - OP-amp-ovima ?



  Pozdrav !

Nema ta Sony topologija nikakve veze sa ovom temom... da ponovim cilj je da OP direktno pobudjuje izlazne tranzistore koji imaju samo strujno pojacanje, a svo naponsko pojacanje OP amp.

Nema nikakvog stepena izmedju, nikakvih tranzistora sa naponskim pojacanjem (VAS)...

Najcesce sam za VAS koristio MJE340/350 koji su lako dostupni, ali zbog losih karakteristika morali su u kaskadu sa BC550/560 kad se uz to dodaju strujna ogledala i generatori konstantne struje ukupan broj tranzistora ode na 30 do 40... zato sam resio da odem u drugu krajnost i kompletno izbacim VAS stepen kao najkriticniji i resim se problema oko izbora najboljih VAS tranzistora.

[BANAT]

Nema ta Sony topologija nikakve veze sa ovom temom... da ponovim cilj je da OP direktno pobudjuje izlazne tranzistore koji imaju samo strujno pojacanje, a svo naponsko pojacanje OP amp.

Nema nikakvog stepena izmedju, nikakvih tranzistora sa naponskim pojacanjem (VAS)...

Najcesce sam za VAS koristio MJE340/350 koji su lako dostupni, ali zbog losih karakteristika morali su u kaskadu sa BC550/560 kad se uz to dodaju strujna ogledala i generatori konstantne struje ukupan broj tranzistora ode na 30 do 40... zato sam resio da odem u drugu krajnost i kompletno izbacim VAS stepen kao najkriticniji i resim se problema oko izbora najboljih VAS tranzistora.





[apexaudio]

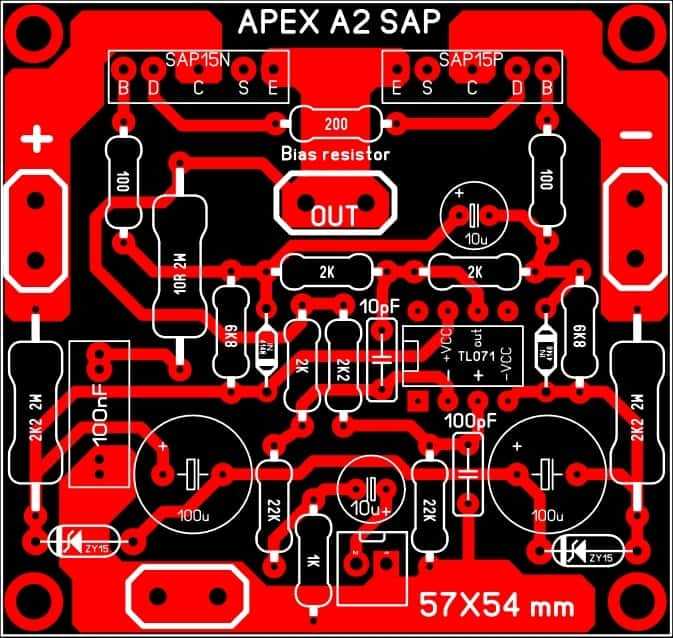

Darlingtoni sa integrisanim diodama za bias kompenzaciju takodje su interesantni za ovo pojacalo.



[papa d.j.]

Imaju SAP-ovi što-šta integrisano uključujući i emiterske otpornike koji nisu dobro projektovani po snazi pa crkavaju kao muve. Imam u servisu masu uredjaja sa crknutim SAP16 tranzistorima, svi se preradjuju na korišćenje darlingtona bez emiterskih otpornika STD03P i STD03N.

Pride, SAPovi su dosta skupi i teško ih je naći.

[apexaudio]

Imaju SAP-ovi što-šta integrisano uključujući i emiterske otpornike koji nisu dobro projektovani po snazi pa crkavaju kao muve. Imam u servisu masu uredjaja sa crknutim SAP16 tranzistorima, svi se preradjuju na korišćenje darlingtona bez emiterskih otpornika STD03P i STD03N.

Pride, SAPovi su dosta skupi i teško ih je naći.

Ja najcesce koristim diskretni darlington spoj (pobudni i izlazni tranzistor), ova moderna resenja sa STD03P i STD03N i slicno prepustam mladjima

[apexaudio]

Veoma intresantna tema.

Da samo steta sto je samogradnja zamrla u Srbiji pa nema interesovanja cak ni za ovako jednostavne i zanimljive projekte.

[Zen Mod]

e ....... kad se setim ....... kad sam biJo mali ........ narucivalo se od Stojanovica iz Nisa , Miklina iz Zagreba ........ jos nekih Slovenaca ...........

[apexaudio]

e ....... kad se setim ....... kad sam biJo mali ........ narucivalo se od Stojanovica iz Nisa , Miklina iz Zagreba ........ jos nekih Slovenaca ...........

Mogu samo da zamislim kolika je to produkcija bila kad sam ja u to vreme kao potpuno nepoznat prodavao mesecno KIT-ova u vrednosti 2000-3000DM.

E da smo tad imali sadasnje projekte
