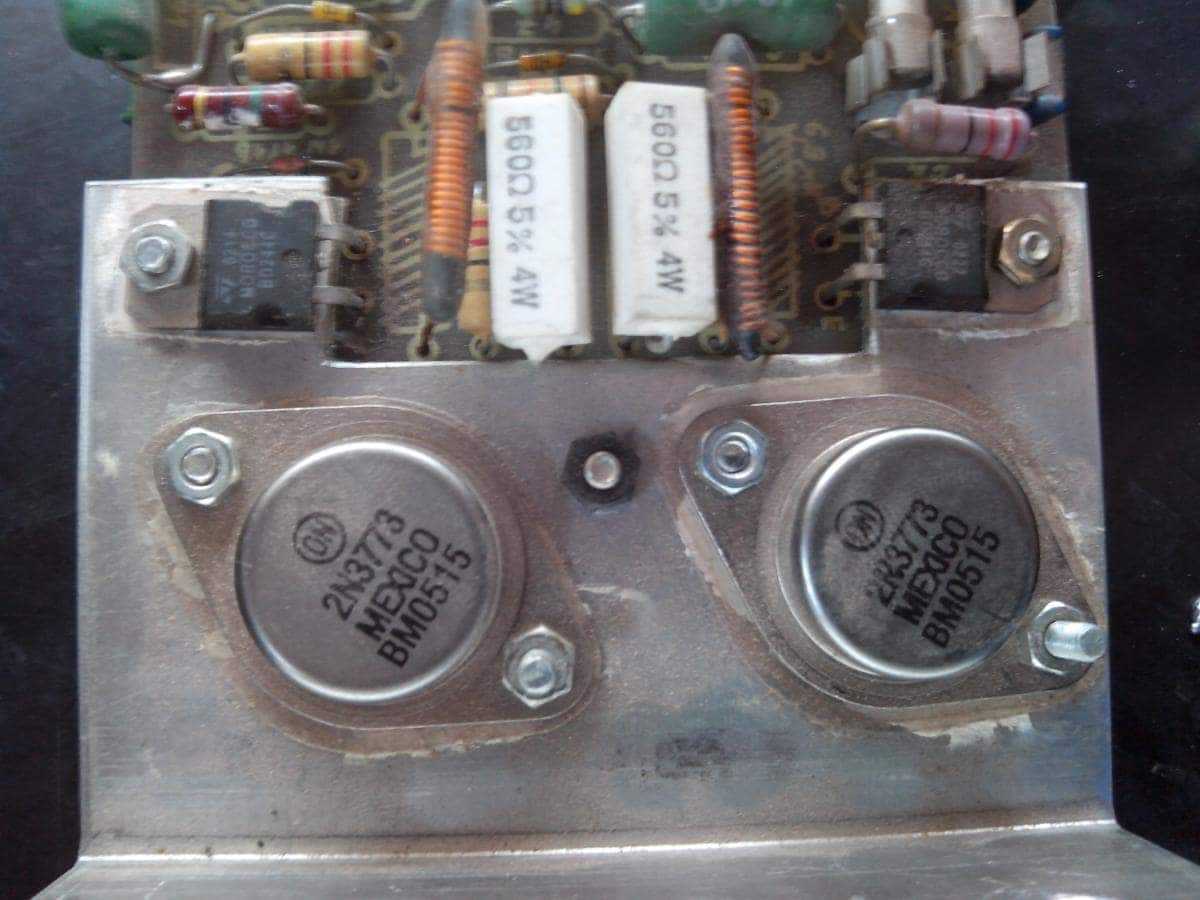

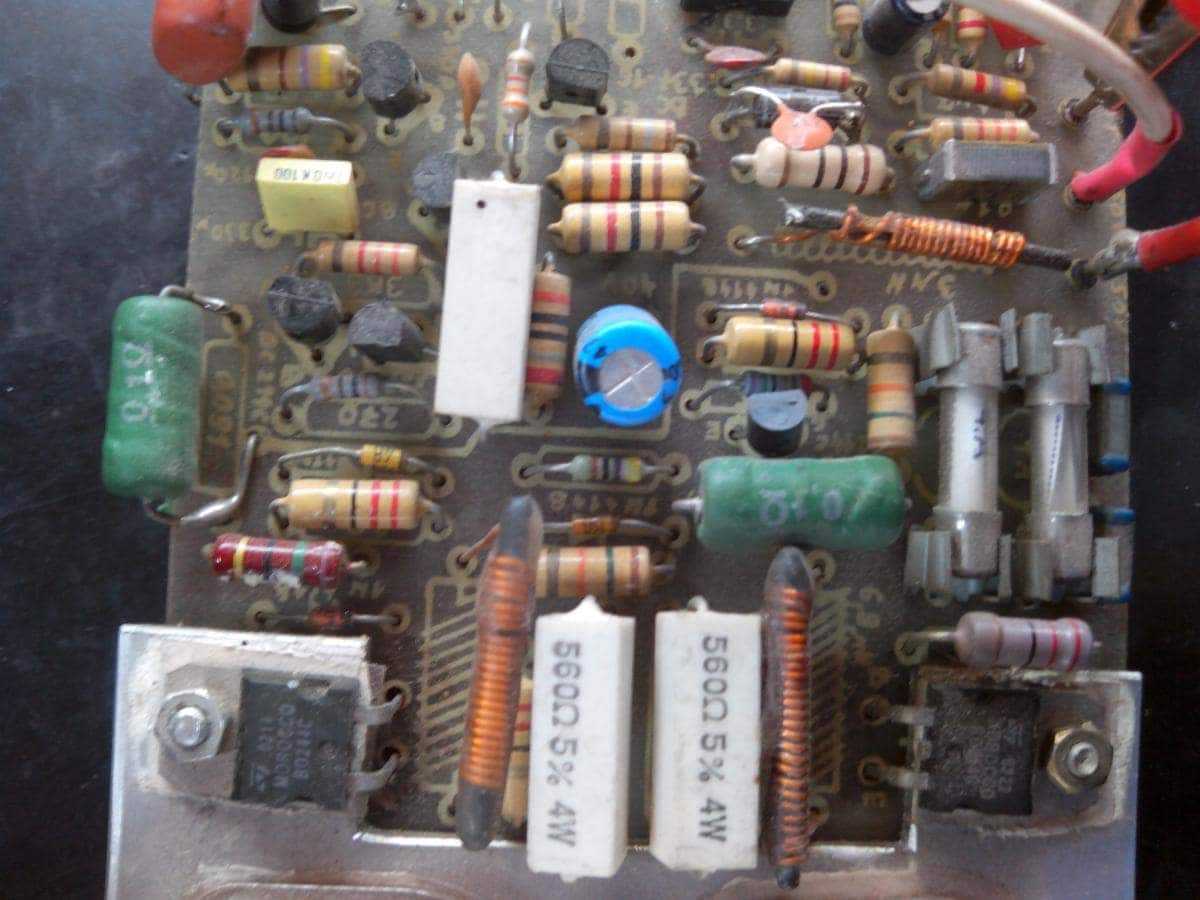

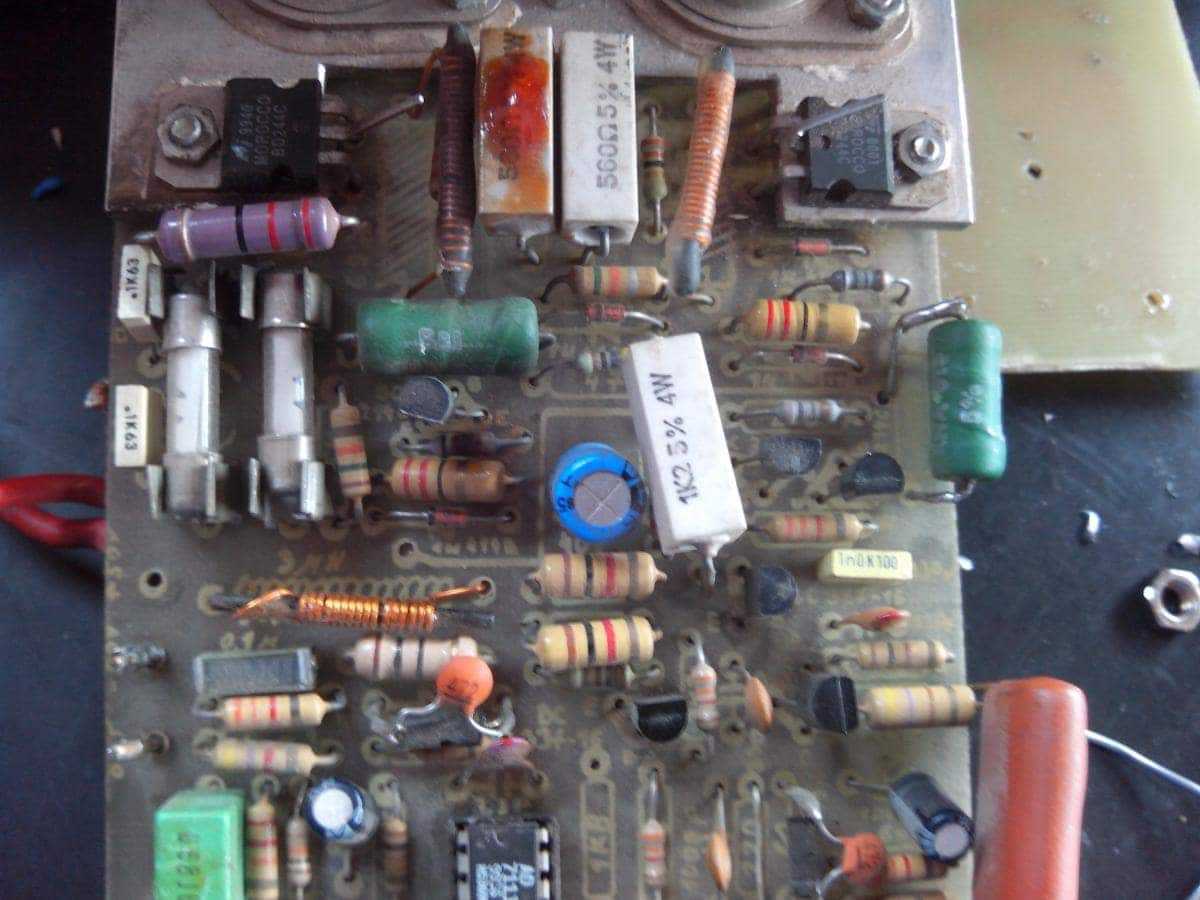

progster Napisano Jul 31, 2015 Share #1 Napisano Jul 31, 2015 Znam da je bilo dosta tema, ali bolje možda ovako... Dobio sam od našeg dragog kolege Stein-a dve pločice za Quad... Pa sam mislio da ih probam, čisto da vidim kako to radi dok ne nabavim odgovarajući trafo, sa ovim imam +-40VDC, 300VA... Imam problem da odredim gde mi je GND na pločici, ne bih da nagađam i spalim nešto, evo pločica... Vidim da je neka žica bila kačena između ona dva bloka od 100n, da nije to GND? Link to comment Podeli na ovim sajtovima More sharing options...

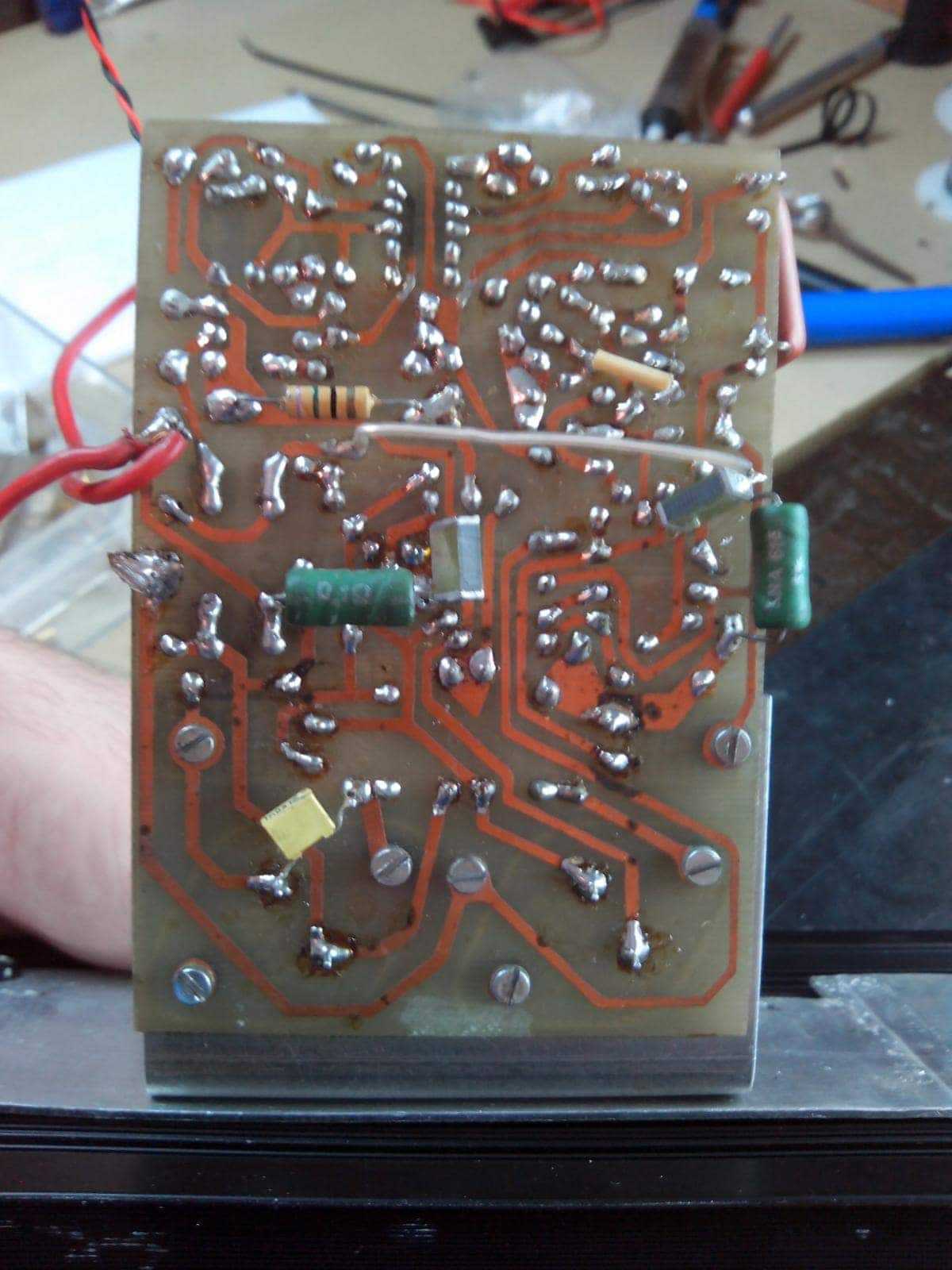

stein Napisano Jul 31, 2015 Share #2 Napisano Jul 31, 2015 Pretposlednja slika, u ćošku pločice pin ima oznaku za ground, isprati taj vod. Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #3 Napisano Jul 31, 2015 Onda mi ovde dođe dead-end.. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 31, 2015 Share #4 Napisano Jul 31, 2015 Šemu u ruke i naravno pipalicu sa pištaljkom pa polako... Inače, ta tačka je samo masa signala kod ulaza... (pločica nije moj uradak no sam ti rekao da je kupljeno kao nečiji DIY uradak i kanibalizovano zarad trafoa pa se detaljima veza i nisam bavio) Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #5 Napisano Jul 31, 2015 Mislio sam nekog drugog da mučim pošto se ti spremaš za put, srećan put još jednom. Našao sam čvorište gde se mase spajaju, najbolje tu da je bocnem, onda nema greške, barem ništa ne može da izgori... Valjda... Link to comment Podeli na ovim sajtovima More sharing options...

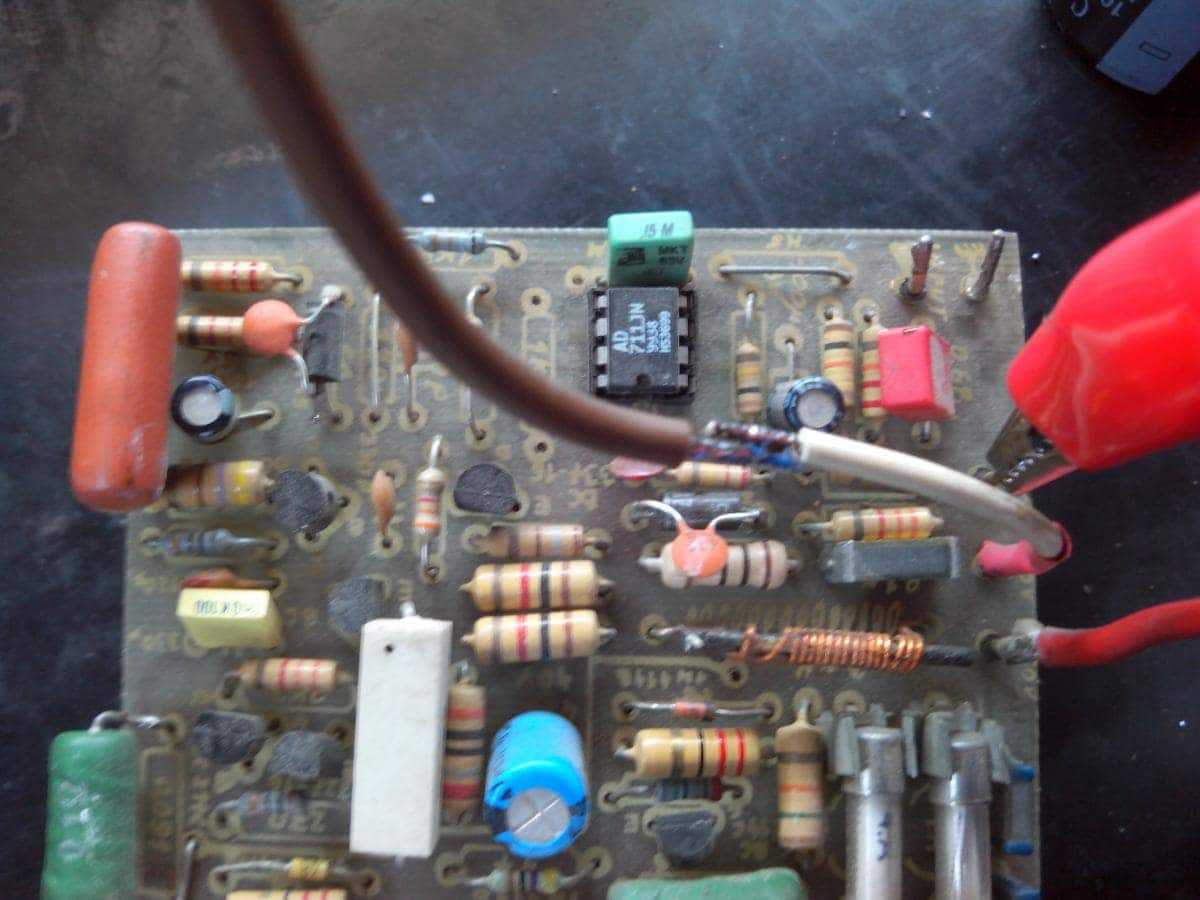

stein Napisano Jul 31, 2015 Share #6 Napisano Jul 31, 2015 Prvi post, treća slika, leva strana, piše ti +50V i pored je čini mi se mesto gde bodeš 0V tj masu... Proveri... Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #7 Napisano Jul 31, 2015 To je OUT. Polemio jedan kanal, radi kao sat, i dosta lepo sviri, masu spojio na zvezdište za sad, videću da li ću tu da napravim izvod ili kako... Problem je drugi kanal koji je izgleda odsvirao svoje, nit smrdi, nit miriše, ali ne radi... Ne verujem da sam ja nešto uspeo da zeznem, mada.. Ne sumnjam u svoje mogućnosti, čak iako ga nisam priključivao. Prikazuje mi ogroman offset (skoro pa napon napajanja). Sutra sam verovatno zauzet ceo dan, ali odakle da počnem, da ispitujem redom poluprovodnike pa sve ostalo? Link to comment Podeli na ovim sajtovima More sharing options...

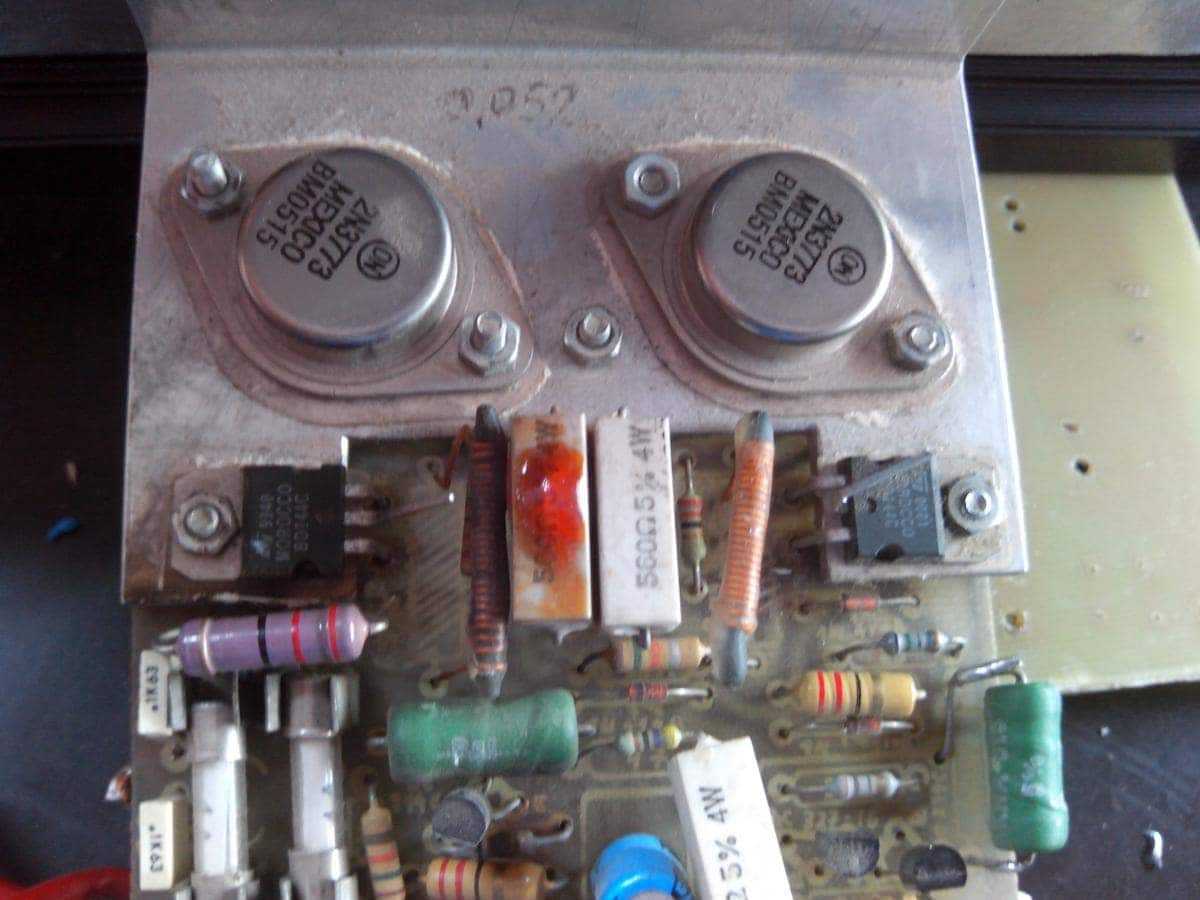

dlalkovic Napisano Jul 31, 2015 Share #8 Napisano Jul 31, 2015 Treca slika s leva na desno. Na njoj je jedan otpornik pocrneo ( do 22 oma 0.5W ). Da li taj kanal radi? Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #9 Napisano Jul 31, 2015 Ne, baš taj ne radi, gledao sam i nisam primetio taj otpornik... Pregoreo je i jedan osigurač na tom kanalu... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 31, 2015 Share #10 Napisano Jul 31, 2015 Grrmmmhhhh... Kad budeš imao vremena: Proveri sve poluprovodnike (nema ih tako mnogo) i naravno, pregoreni otpornik. Na mesto malih PNP i NPN tranzistora slobodno možeš da trpaš BC 546/556 ili šta slično, radiće. Izlazne proveri, ako su zdimljeni, bilo koji 2N3773 su okej, ne moraju biti uparivani, dakle, uparuješ tako da uzmeš jednog i još jednog i to je par BD244C je takođe nekritičan, mora biti ispravan i poređenjem između ispravnog i neispravnog kanala prati šta je sa čim povezano i u kontaktu. Ovde je malo neuobičajeno srednji izvod (BD244C) spojen preko kućišta tranzistora i to isto proveri da nema nekih (neželjenih) spojeva kojih nema na ispravnom kanalu. Naravno, i prekide u vezama isprati... Savetujem da ceo proces potpomogneš šemom i pogledaš na ispravnom kanalu koliko se razlikuje od šeme koju pribaviš. Kad doteraš šemu, onda po njoj kontroliši neispravan kanal. Ovde nema mnogo drndanja sa podešavanjima, dakle, ako nemaš neispravnih elemenata i neželjenih kratkih spojeva ili prekida na vezama, pojačalo naprosto treba da radi... Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #11 Napisano Jul 31, 2015 To sam i planirao, šema je odštampana, i to poveća na 2 strane, sutra ću ako bude vremena da je uporedim sa ispravnim kanalom i malo prepravim... http://schematic.narod.ru/Audio/semi/Amp/Quad405-2.gif E ovo za BC mi se sviđa, imam ih dosta, tako da to mogu da izmenjam... Srediću to, krećem redom i ispitujem sve. Aiibo je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Jul 31, 2015 Share #12 Napisano Jul 31, 2015 Grrmmmhhhh... Kad budeš imao vremena: mesto malih...tranzistora slobodno možeš da trpaš BC 546/556 ili šta slično, radiće. Izlazne proveri, ako su zdimljeni, bilo koji 2N3773 su okej, ne moraju biti uparivani, dakle, uparuješ tako da uzmeš jednog i još jednog i to je par .................... Ovde nema mnogo drndanja sa podešavanjima, dakle, ako nemaš neispravnih elemenata i neželjenih kratkih spojeva ili prekida na vezama, pojačalo naprosto treba da radi... e da je Pass, to bi elaborat u bele rukavice bio. buehehe Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Jul 31, 2015 Autor Share #13 Napisano Jul 31, 2015 Ni tu se nisu pretrgli. Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Jul 31, 2015 Share #14 Napisano Jul 31, 2015 Mislio sam nekog drugog da mučim pošto se ti spremaš za put, srećan put još jednom. kad persona putuje? ćuti ko riba Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Avgust 1, 2015 Autor Share #15 Napisano Avgust 1, 2015 Otperijao je sinoć http://www.diyaudio.rs/topic/7544-windows-10/?p=209968 Ma ćuti, krije se od kolega, da svi misle kako ne ide na more Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Avgust 1, 2015 Share #16 Napisano Avgust 1, 2015 tja. a taman je trebao da mi odradi par prljavih poslića po SU. našao de će da bekne, tu temu i ne gledam. Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Avgust 1, 2015 Autor Share #17 Napisano Avgust 1, 2015 Otisla oba 2n3773, jedan otpornik 75R i osigurac (jedan), ostale otpore, kondove i diode nisam proverio, samo one tri keramike i sve tranzistore... Mogu li za probu da ubacim dva 2n3055 samo da vidim treba li jos nesto da trazim da je izdahnulo? Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Avgust 1, 2015 Autor Share #18 Napisano Avgust 1, 2015 Radi. Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Avgust 1, 2015 Autor Share #19 Napisano Avgust 1, 2015 Samo, da li je neko kupovao 2n3773 kod nas, koja firma je proverena? Nije mi jasno kako su u Kelcu 450din, a u MikroPrinc-u recimo 200din, a vidim da negde i po 120 idu... Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Avgust 1, 2015 Share #20 Napisano Avgust 1, 2015 http://www.diyaudio.com/forums/solid-state/106919-fakes-toshiba-2n3773-photos.html Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Avgust 1, 2015 Autor Share #21 Napisano Avgust 1, 2015 Hvala video sam tu temu, ali to mi pomaže samo da bežim od Toshibe, što mi opet ne znači puno pošto naručujem preko net-a, mogu svašta da mi uvale... Mislio sam ako je neko kupovao da mi preporuči... Nije problem ako moram da kupim i ove od 450din, samo sam mislio da li neko iz prve ruke zna da li su original...Silken ima, oni su uvek imali originale kad sam kupovao, ali mi cena ne uliva poverenje naspram 450din u Kelco... http://www.silken.rs/images/proizvodi/velike/2N3773.jpg Ako neko ima u fioci 2 komada višak, neka piše na PP. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Avgust 8, 2015 Share #22 Napisano Avgust 8, 2015 Ako ti išta znači, ja sam ih se nasklapao, ne zna se... Trpalo se na izlaz svačega (doduše, 2N3055 je nedovoljno dobar da se u stalnoj primeni tamo zadrži, ali je bilo varijacija na temu sa smanjenim naponom napajanja i čak i BD243C u izlazu) tako da svašta može... KD3773 (Tesla) je poprilično govnjiva solucija ali radi... Za nadrndanije varijetete trpao sam MJ15003 (140V, 20A, 250W), može da se turi i upola slabiji BD249C (100V, 25A, 125W) ili naprosto 2N3773 (150W) kojeg ima lopatom u svakoj trafici... BDY77 (mislim da je taj u originalu) je takođe 150W i isto 16A tranzistor, jedino što mu je probojni napon 20V niži. Quad je odlično pojačalo za početnike, sastaviš, uključiš i radi (pretpostavka ispravnih spojeva i elemenata stoji) i uz adekvatno napajanje (250-300VA trafo i 2x10.000uF) izgura do nekih 100W na 8 oma. Idi mi dođi mi... Kad se izbaci strujni limiter, doda malo u trafo i filtraciju, može to lepo da izda više od nominalnih 66W na 4 oma... Odlična sviraljka za malo para i vrele letnje dane. Kad zahladi, a ti lepo nazad na A klasu Link to comment Podeli na ovim sajtovima More sharing options...
