povezivanje vise razlicitih pojacala na jedan stereo izvor signala

[remam]

Posto imam vise pojacala,a hteo bih to da sve umrezim sa jednim miksovanim stereo signalom da li nesto ovako moze doci u obzir?

Pored ovog kola za jedan kanal i tri izlaza,dodao sam jos jedno (za sada crtam PCB) i povezao ga na napajanje i spojio takodje na neinvertujuce ulaze zajedno sa ovim i dobio jos 4 izlaza (ukupno 7 nezavisnih izlaznih kanala,sa jednog)...



[Zen Mod]

OK



mada bi bilo bolje sa bipolarnim napajanjem i DC spregom , onda bi i headroom bio veci

[remam]

Mislis simetricnim napajanjem i bez kondezatora na ulazu?

Imas li kakvu semu za tako nesto?

[Zen Mod]

toga ima na sve strane



OP buffer

[remam]

Ok.

Ali ako moze i ovako nije mi problem da to ovako izvedem,signal je jak dovoljno,samo da ga ravnomerno rasporedim bez uticaja medju pojacalima,a i odgovara mi zbog napajanja,sibnem klasican ispravljac van njega u struju i to je to..

Nego kakav je ovaj OP,njie bas za audio primenu vec klasican OP?

Sta mislis koji bi bio bolji Quad ali da je za audio namenu,ja ne mogu da se setim medju brdo njih koji je adekvatan..

[stein]

Za buffer ti i 074 radi posao

[remam]

E hvala ti,potpuno isti raspored izvoda..

Nego posto je Fet ulaz moze li ovakva gore sema sa eksternim elementima ili da tu sta menjam?

[remam]

Evo i u njegovom Datasheet-u ima ova ista sema,jedino sto je kondezator na ulazu 1μF (ovde moze i blok umesto klasicnog elektrolita)?



[Zen Mod]

to nije sema za bipolarno napajanje

[remam]

Jel zbog toga ne moze blok (mora elektrolit)?

Nemoj me zbunjivati...reci sta si hteo da kazes...

Mislio sam da je sema indenticna onoj koju sam postavio i da cu po njoj da uradim sa jednostrukim napajanjem i da sam mislio da stavim blok na ulazu.

[Zen Mod]

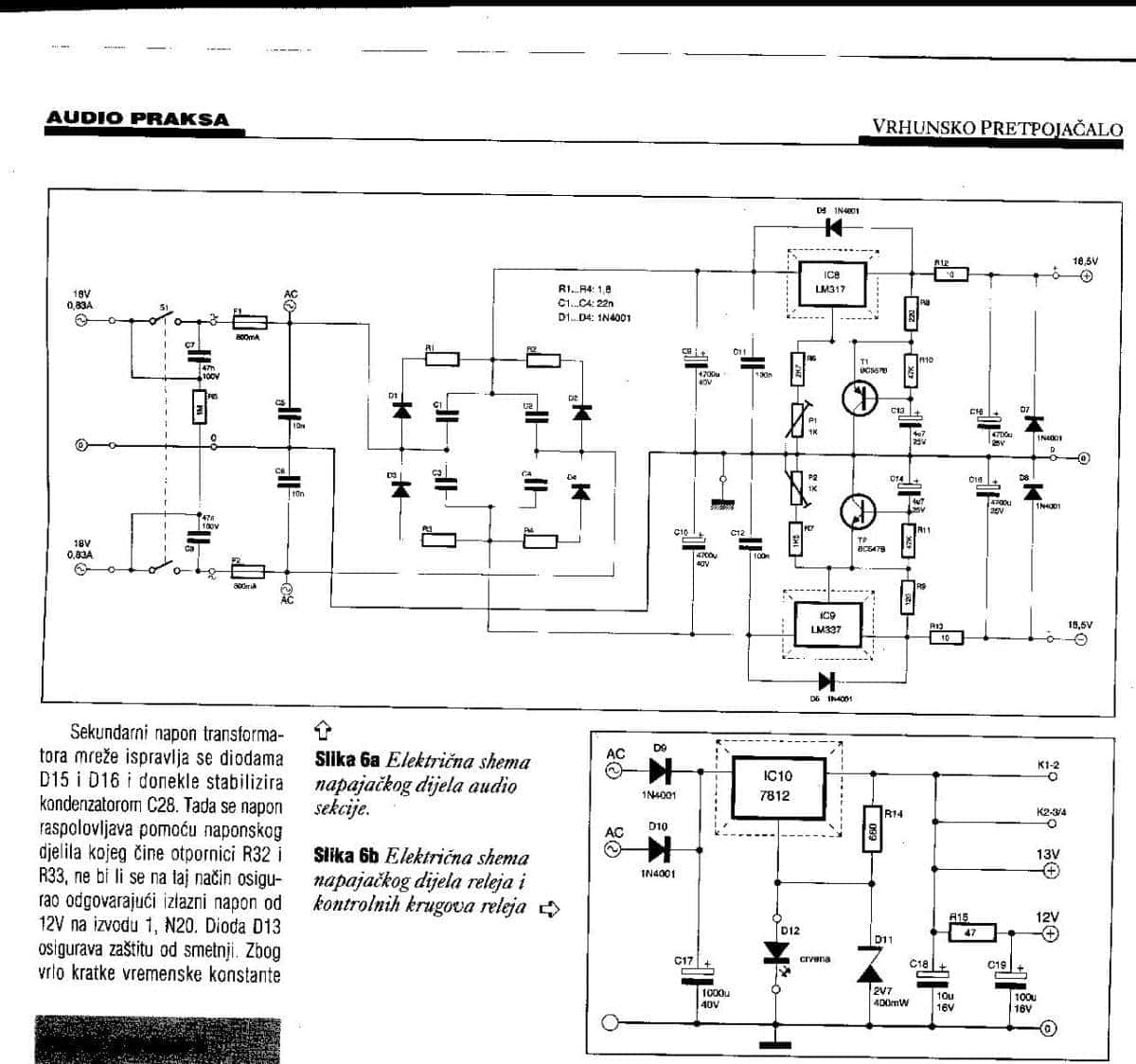

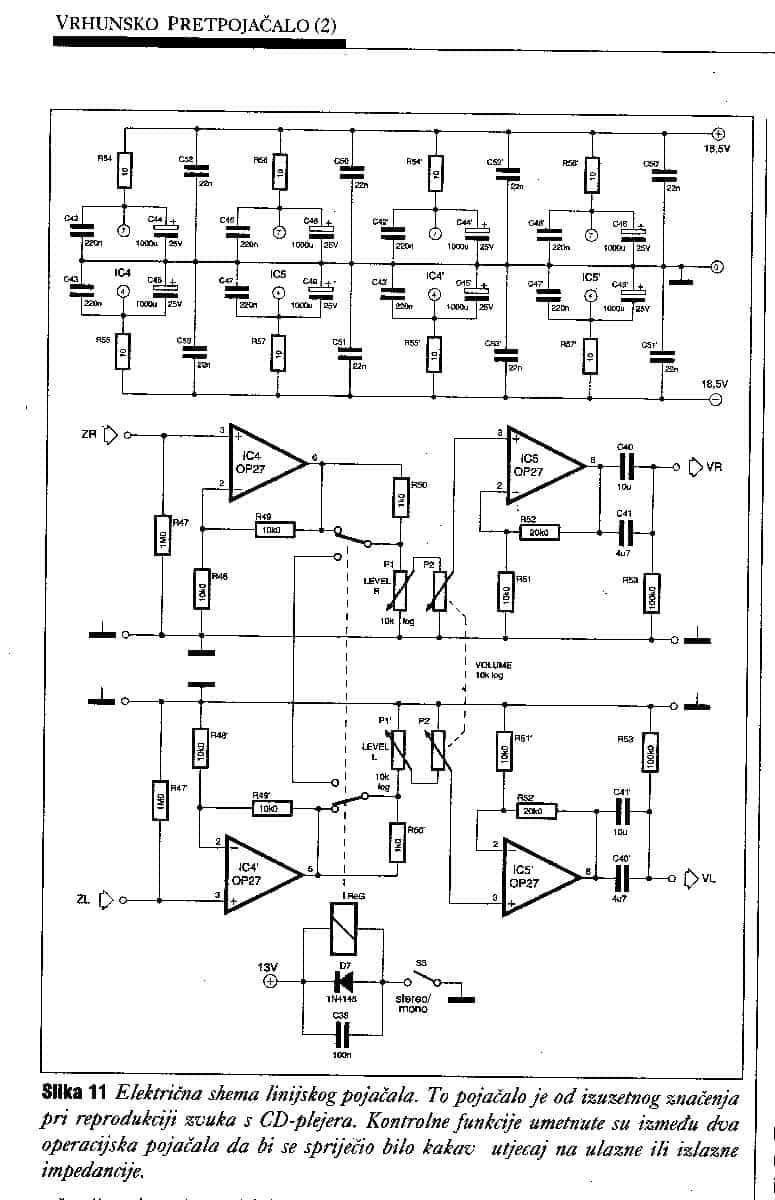

evo ti primer - poenta je u bipolarnom napajanju , pa onda in i out mogu biti bez offseta , pa ne moras da stavljas in-out kondove



sve sam to vec napisao u #2

[remam]

Pa jasno mi je to,ali mislio sam da smo to u startu i razmatrali (da sema nije sa dvostrukim napajanjem) i da sam ostao pri ovome jer mi je to opet jednostavnije i izvesti (odgovorio si da je ok),nego mi je Stein preporucio TL074 i ja sam postavio sliku iz datasheeta u kome se nalazi ista ovakva sema sa pocetka posta..

Mislio sam da na ulaz stavim Wima blok,a na izlazima u semi nema nikakvih kondova (verovatno sto na ulazu vecine snagasa stoji po jedan sigurno-kod mene ih imaju nebalansirane uticnice i tu sam mislio da povezem izlaze sa ovih OP)...

[Zen Mod]

sorry , moja greska



onda nastavi kako si krenuo



za kond stavi najbolji sto imas

[remam]

Ma nista,nego me zbuni

Evo sad sam malo pretrazivao na netu te fabricke audio distributere signala i mogu reci da su to poprilicno skupe i slabo dostupne sprave (do 8 balansiranih mono signala i da kazem neodgovarajuci za mene) Behringer u Player-u je oko 100eura,a stereo varijantu sa "brdo" izlaza (takodje u pomenutoj firmi imaju neke od 5000-6000 eura)...!!!



Zato sam odlucio da to napravim u domacoj radinosti i prilagodim za moj sistem (bez pojacavanja i regulisanja signala na samom razvodniku) najprostije sto moze ali da sluzi svrsi.



Nadam se da ce ovo da odradi taj posao i da nece biti problema?



Posto ce na izlazima ovih OP po ovoj semi biti i DC napon u vrednosti polovine napajanja kako sam uspeo da zakljucim mozda bi ipak valjalo staviti iza svakog po jedan blok..?

[Zen Mod]

naravno da moras staviti kond ako imas izlazni offset

[remam]

Evo morao sam pre izrade da probam i ovu simulaciju (kao sto sam i predpostavio,DC napon na izlazu uz napajanje od 12V je polovina ili 6V),pa sa 2,2μ na izlazu,prvi zeleni grafik je sa opterecenjem od 12,5kΩ (dva od 25 paralelno),drugi plavi je sa 25k,a treci sa 50k opterecenja...

Rekao bih da je ovo sasvim solidno i zadovoljavajuce (mogao bi se bez nekih drasticnih problema povezati na jedan izlaz distributera i dva ulaza na pojacalu)?







[Zen Mod]

samo rokaj

[remam]



Nego mozda bih mogao i ovako nesto da nabavim (sasvim povoljno),pa se bacam u nedoumicu..doduse ovo ima izlazne TR pa mi je to malo pipavo,a i odziv je upravo zbog toga kenjkav..

Sta mislis?



Shure FP16.pdf





[Zen Mod]

ne boj se ti za odziv sa Shure ....... vrlo verovatno da ce to i da zvuci bolje



ako cemo uopste o zvuku sa genericki napravljenim sklopovima sa OP



i ako se razocaras , lako ces prodati taj Shure , vrlo verovatno na forumu

[remam]

Ok,videcu da li ce mi covek to uspeti da nabavi,u svakom slucaju u pitanju su 2kom...Ako ne uspem teram po ovome..

[Zen Mod]

fp16 je mono ......... tako da 2 kom taman dodju za stereo .......



ako je bas povoljno onda se zabavljaj , ako nije - pravi custom za dzabaka

[remam]

Pa da za,za stereo verziju mi i treba,zato sam i rekao da mi treba 2kom,cena prava sitnica (ocuvani 30$ kom),ali preko "bare",tako da je veoma tesko to doneti ovde bez vecih troskova oko transporta i cene koju covek trazi za uslugu.

Videcu da li mi je to isplativo,ako nije onda radim ovo za "dzabaka"...
