ECC88 preamp sa ebay-s

[zbotic]

prica zapoceta ovde : http://www.diyaudio.rs/topic/60-novopridosle-skalamerije/#entry197606 , pa odvojeno u ovu , posebnu , temu



ZM



********************************************************************************************************************************************





Ako netko hoće za relativno normalne novce u svijet lampi:



Kupio sam ovo (bilo je na popustu , više nije),



http://www.ebay.com/itm/Germany-D-KLIMO-MERLIN-ECC88-tube-Pre-AMP-assembled-board-luxury-edition-/261611272029?pt=US_Home_Audio_Amplifiers_Preamps&hash=item3ce93f375d

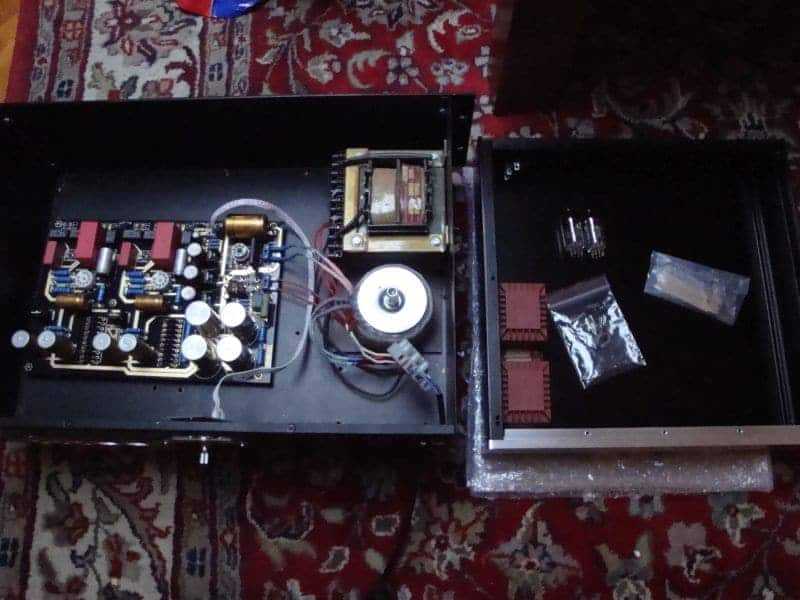

dodao lampe, trafo (privremeni) i sada idem u izradu kutije.Osim prikačenih 6N23P mam na lageru dvije Telefunkenice i dvije Simensice

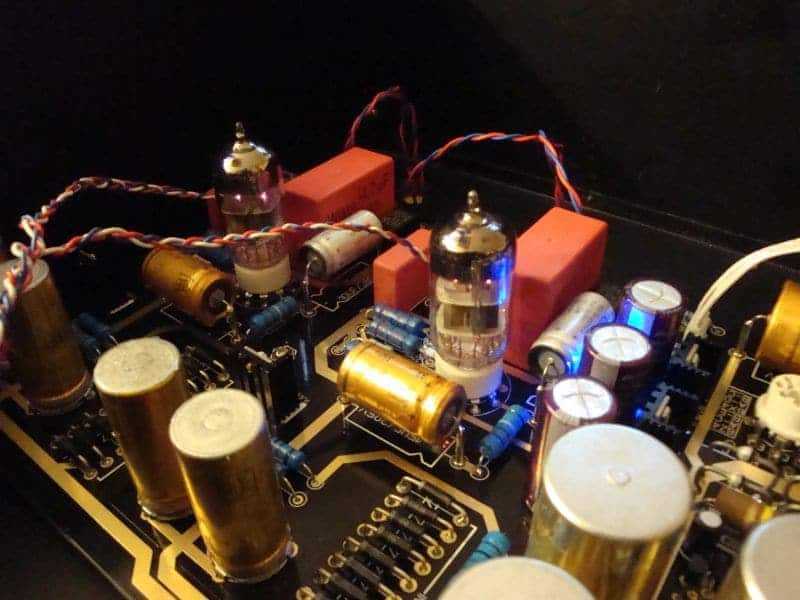

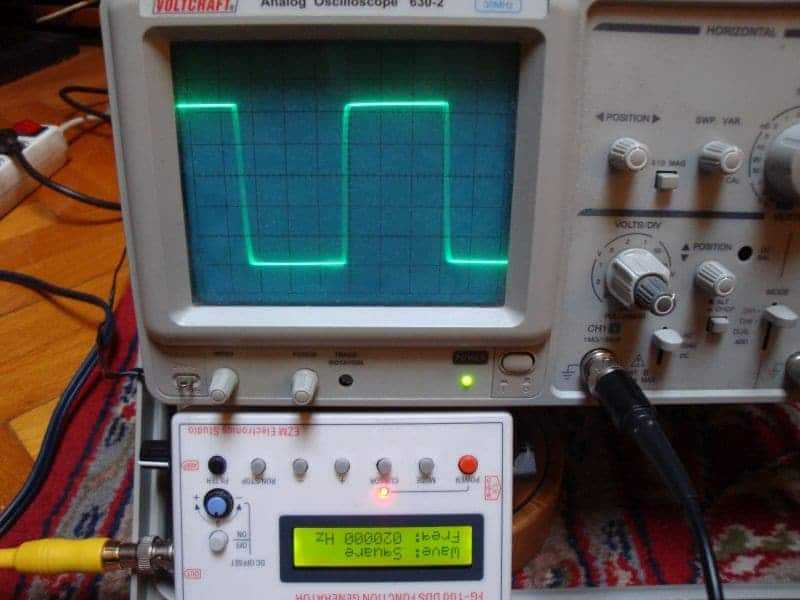

Svira bešumno, ne zuji, ne bruji. Slika u prilogu, ton za goste....



[Zen Mod]

moras uraditi elevaciju grejanja

[zbotic]

Grijanje ja na 6VDC.

[Zen Mod]

datasheet , Ufk max



razdelnik napona sa Ub , propusti 1mA kroz njega , neka srednja tacka bude na recimo 70V



tako ce katoda prve triode biti ispod tog potencijala za toliko , dok ce druge biti nekih 50V iznad = taman da se izbegne diode efekat



premosti donji otpor sa sa kondom , da Fc bude ispod 1Hz

[zbotic]

Nemam ti ja o cijevima pojma, ali pokušat ću shvatiti to što kažeš....

[zbotic]

Ako dobro čitam ove Telefunken E88CC kojima sam ovo i namijenio imaju nešto više napone pa ovo nebi bilo previše, a kažu da je bolje držati visoko. Ove ruskinje su mi ionako bile za "spaliti" za probu. Za ovo "diode efekat" ne nalazim ništa? Možda objašnjenje, ako nije problem...

[Zen Mod]

postoji probojni napon Uf-k ; obicno je max positivnij malo visi od max negativnog



druga stvar - postoji diode efekat izmedju F i K (nazovi to i strujom curenja , mada nije bas tacno tako), koji se ponistava u najvecoj meri , kad ih odvojis za neki potencijal



imao sam negde graf , gde se vidi da pri povecanju potencijala UI karakteristika tog spoja postaje horizontalna , tako da modulacija pada na taj ravni deo i nema superponiranja na G-K spoj



kad iskombinujes ta dva , sa cinjenicom da ti je Ufk prve (ulazne) triode blizu 0V a Ufk cathode folowera nekih 120V , onda je logicno da bi valjalo Uf elevirati na potencijal 60V**



vuci siti i koze na broju , bile one TFK ili Ruskinje



**sad kad sam pogledao datasheet za tacne podatke (Philips ECC88) - recept glasi - digni potencijal grejanja na 35-40Vdc



tako ces ostati u limitima gde je F max 50V iznad K , a obrnuto je dozvoljeno 150V

[zbotic]

OK. Probat ću....

[zendral]

Da,  fmax je iznad K otprilike duplo manji nego kad je fmax ispod potencijala K.

[sir Oliver]

Klimo  je odlican preamp. Sa dobrim cevima je jos boljiji.

[Zen Mod]

odlican , ali za cega



elem , slicno se pravilo pre 20-ak godina , ali se situacija poostrila odonda , po pitanju gain prilagodjenosti , ali i o pitanju kvaliteta



elem A=uRa/((Ri x Ra)+(u+1)Rk)



da zanemarimo sto treba minus pre A , zbog obrtanja faze



hocu reci - ovi preamp ima malko prevelik gain za danasnje potrebe



no , i to je lako resivo , da se zadrzi ista radna tacka , a dobije katodna degeneracija po volji



edit : sve to .......... i onda je zakljucak da je mnogo mudrije ili odraditi kako spada u PtP ili napraviti kako spada sa custom pcb

[zbotic]

Slušam ga evo cijeli dan i mogu potvrditi da radi odlično. Bolje ne treba. I to sa Reflektor 6N23P. Stavljao sam i Simens E88CC i to je još bolje. Upravo iz sigurnosnih razloga još nisam trajno prešao na njih, ali sve mi se čini da će to biti uskoro.

Čak sam stavio bio i Telefunkenice E88CC, premjerio napone i s njima ćemo malo pričekati.....

[Zen Mod]

.........Bolje ne treba............





to jeste jedino merodavno - sprava je bas toliko dobra koliko ti zadovoljstva donosi ......



[zbotic]

Za ovo dodavanje napona moram malo razmisliti kako izvesti a da se ne poremete groundi, ali i to ću isprobati.

Moram još jednom napomenuti da na maksimalnoj snazi nema ama baš nikakvih tragova šuma ili bilo čega sličnog. To nisam očekivao.......

[grau.]

velika je igranka to sa cevnim preampima i samo je nebo granica. a na nebu: DHT.

[zbotic]

Meni je najteže sastaviti kutiju, a za ostalo ni po muke..

[sir Oliver]

@Zen

Sta veliki gain? Ako je crkva velika ti nemo' se krstis u svaki cosak.

ECC88 ima veliku transkonduktansu pa time i nisku izlaznu impedansu.

[grau.]

Meni je najteže sastaviti kutiju, a za ostalo ni po muke..



jednog dana kad porastes  pravices preamp sa 4P1L ili jos bolje sa 26, 45 itd.... :=)

[zbotic]

Reko bi ti jedan moj prijatelj inače od rođenja cjevar "ostavi se tih štrljbrlj tikvi" i uzmi cijevi za audio.

[Zen Mod]

@Zen

Sta veliki gain? Ako je crkva velika ti nemo' se krstis u svaki cosak.

ECC88 ima veliku transkonduktansu pa time i nisku izlaznu impedansu.



koliki gain treba da ima moderan preamp , sa izlazom izvora reda 2Vrms ............. i ulazom snagasa reda 2Vrms ?



dakle , pucas iz isvora 2V napolje , pa ga ubijas na potu do daske , da bi ga gain stage preampa pojacavao do daske



sve rekoh napred , pa opet moram da kucam , zato sto ti neces da ukljucis ....... digitron

[sir Oliver]

Ne znam da li  si koristio ...digitron do kraja. Odnosno da li si racunao cathode folower impedance .

Moja na brzinu sprovedena racunica kaze da je impedance  17 Ohm      a  voltage gain  0.21

Tako da gain stage pumpa do daske ali ga cathode follower  obara  5 puta i sa vrrrrrlo pristojnih 17 Ohma Z_out salje dalje.







PS  Treba pazljivije i preciznije preracunati ( nisu post Novogodisnji trenutci svesti bas najcistiji za matematiku) ali to je tu negde.

[Zen Mod]

jbga



fizika je neumoljiva .......... tako da vaze razlicite formule za racunanje gaina prvog , odnosno drugog stepena ..........



za sasvim precizno jos treba ocitati S i Ri sa grafika , u radnoj tacki/podrucju , a ne uzimati datasheet podatke..........



no , kako ti to vec znas , da ti se ne mesam



ja odoh ujutro da napravim snagas , koji ce imati jednu ECC88 triodu kao follower ......
