Balansirani cevni mikrofonski preamp + line

[чика-Брка]

ovako.



pre oko desetak dana dobijem od mog dobrog drugara sledeci zadatak :



da se napravi balansirani cevni mikrofonski preamp, plus da ima



line, da bi se u njega ukljucio cd ili slicno, da bi se dobio obojen zvuk.



napomena : da bude sto god jeftinije moguce i da se radi od cega se ima.



naravno, mora da ima i fantom napajanje za mikrofone.



dalje zahteve ne bi nabrajao.



uspeo sam da napravim frankenstajna, sa eksternim napajanjem.



2X ECC83 (imao) za mic i 1X ECC88 (imao) za line.



rezultati : suma i bruma nema, probani razni mikrofoni i obicni i kondenzatorski,



relacija mikrofon - frankenstajn - mikseta - amp, kao i line, zvuk je na skali od 1-10



odprilike 8. cevi se greju naizmenicno, zbog jeftinoce izrade uredjaja.



napajanje - trafo iz radija, mislim da je iz Melodije 68 ili 69, ispravljanje sa diodama,



330 + 220 + 220 uF/450V. baterije su 360V (za ECC83) i 150V za ECC88.



(mrzi me da crtam semu)



fantom - mali trafuljak 2X 24V, ne koristi se srednji izvod, grec, 2X 470uF, cenerka.



(mrzi me da crtam semu)



sve u svemu - ispunjen zadatak.

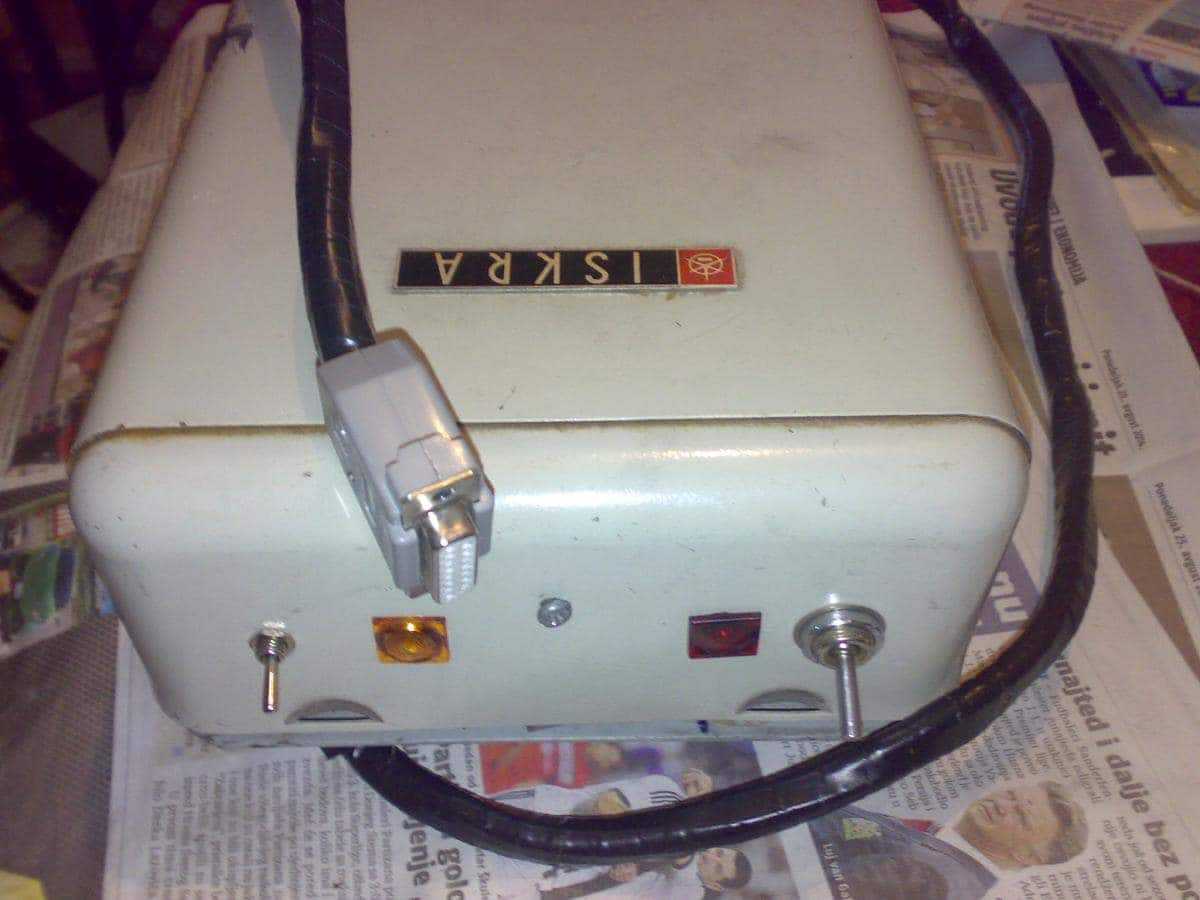

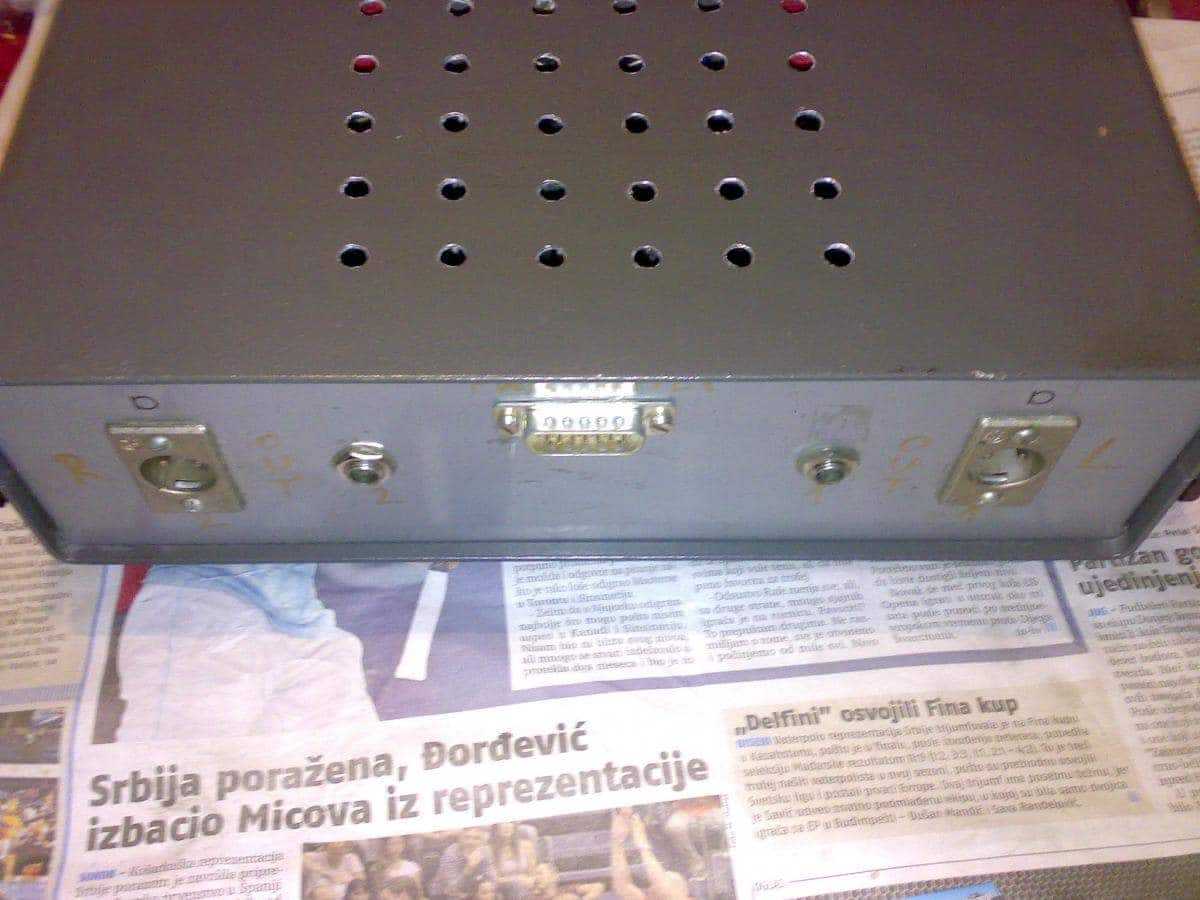

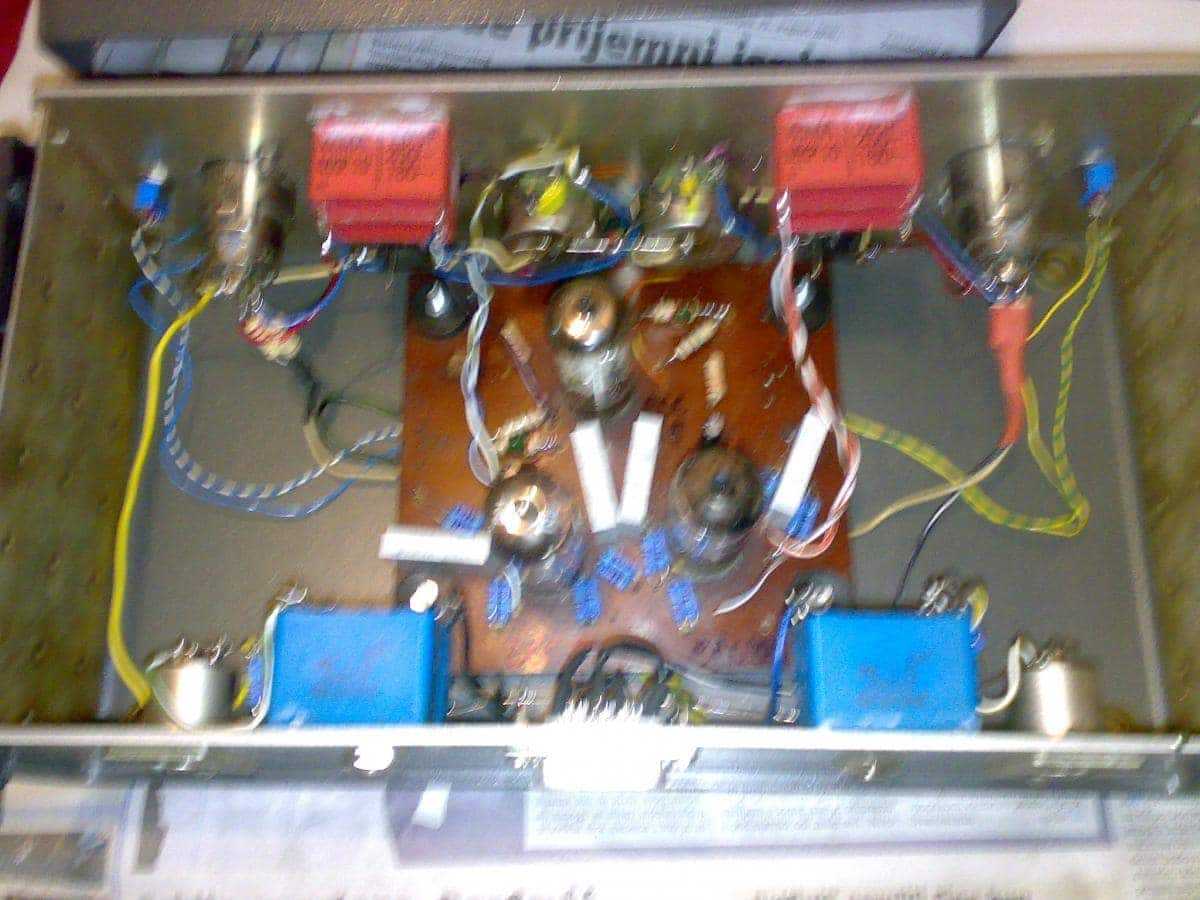

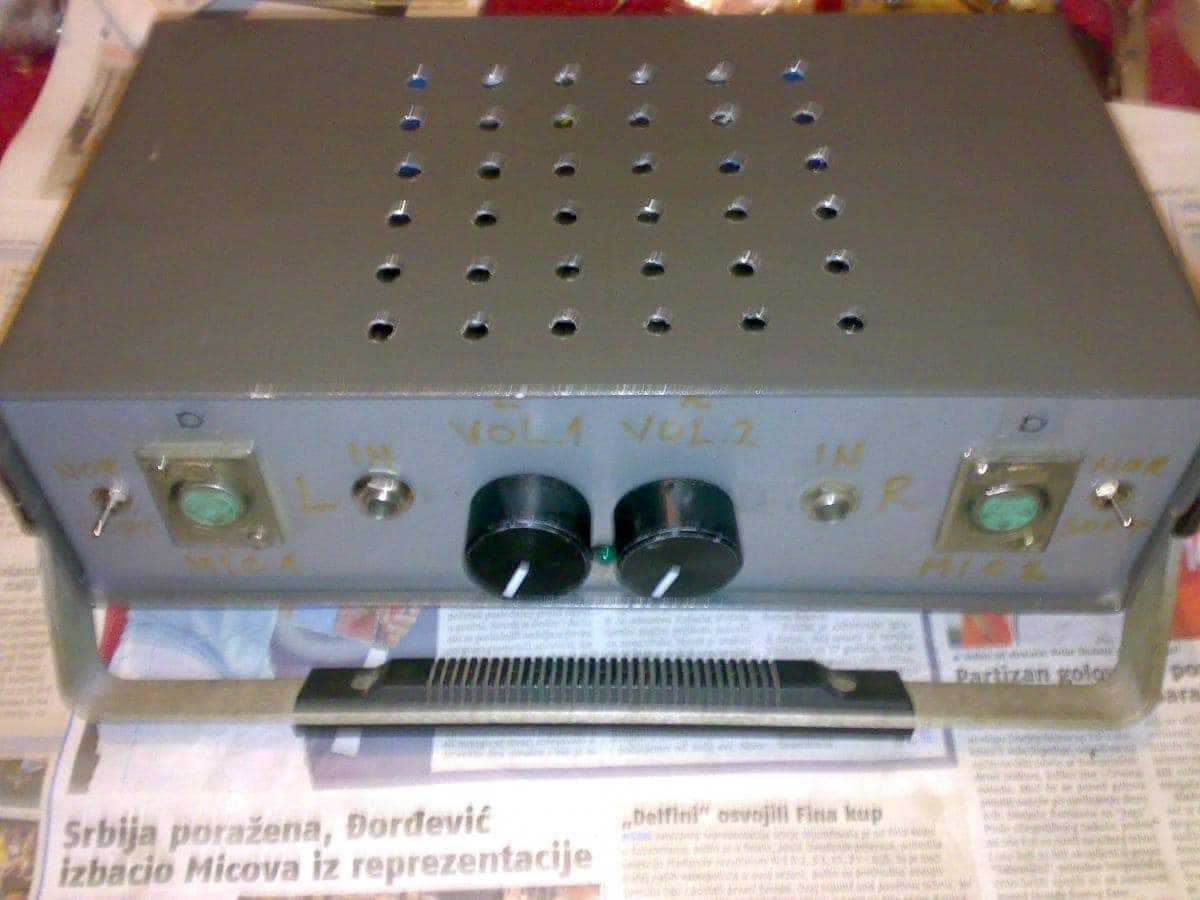

PS: u medjuvremenu sam nabavio mobitel sa malo boljom kamerom, pa su i slike malo bolje



nego inace





[Zen Mod]

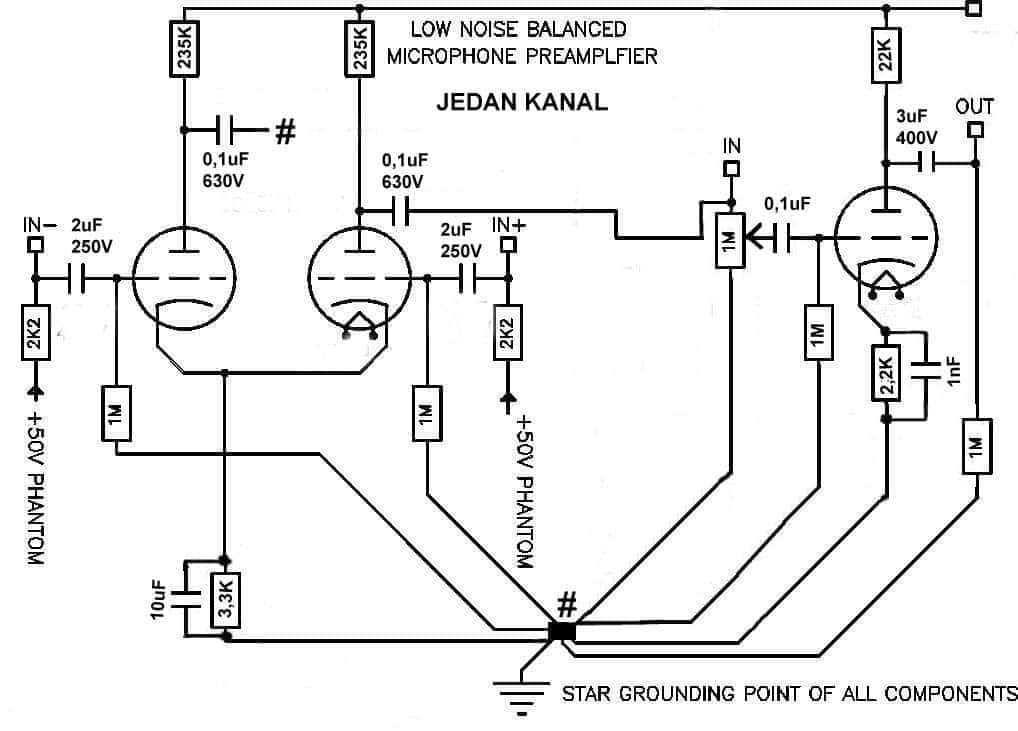

ovako kako je nacrtano , sklop je sve samo ne balansiran



negativni ulaz je mrtav , rezultat je kao da si ga vezao na masu



ukini 10uF bypass na 3k3 ili , jos bolje , zameni to sa odgovarajucim ccs-om (dva otpora i dva BC tranzistora bas nece probiti banku)



onda ces imati potpunu balansiranu funkciju

[чика-Брка]

semu nisam crtao samo sam prepravio, i to umoran.



sto se tice bajpasa 3,3K - ne znam zbog gain-a - probacu.



uradjen je jedan upgrade - svaki kanal ima posebni prekidac



za fantom i oranz led indikaciju - tako mi rece - mora da bude oranz.



[Zen Mod]

Sax , to je LTP , odnosno - trebao bi biti



sa premostenim repom nije , i nema nikakvog balansa



pogledaj ovo http://www.ampbooks.com/home/amplifier-calculators/long-tailed-pair/



a onda i ovo : http://tinyurl.com/k5s5p6h

[чика-Брка]

izvini imenjace.



mator sam, izlapeo. pogresna sema.

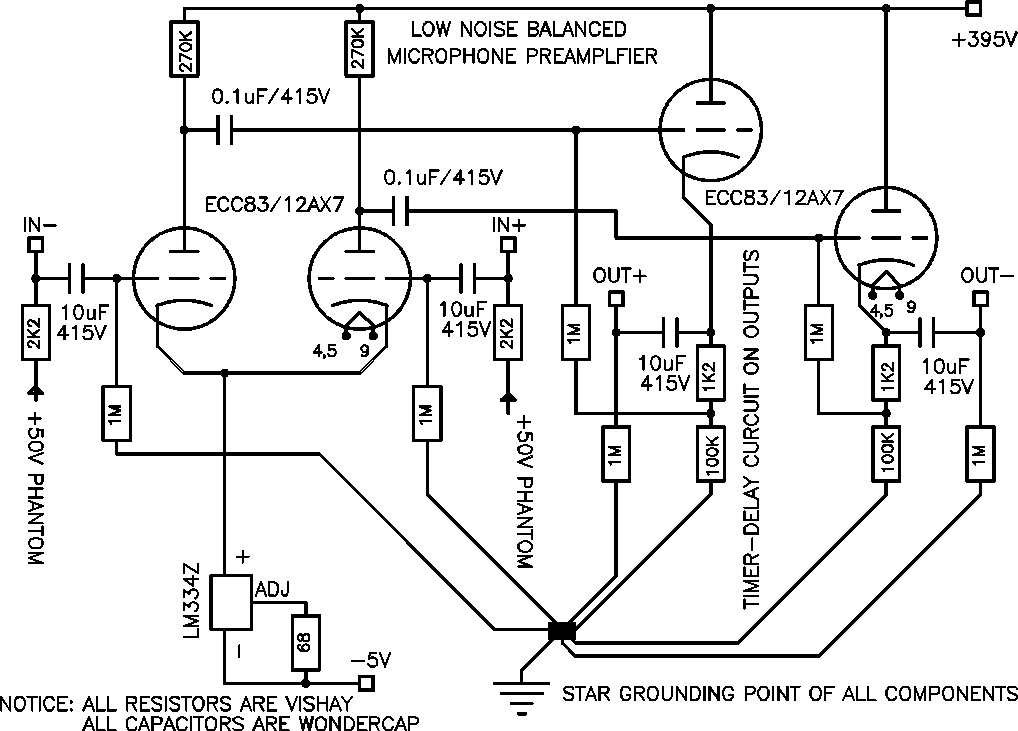

evo original seme, samo sto je na njoj balansiran i ulaz i izlaz,



a meni treba samo balansiran ulaz, a ne izlaz.



sto se tice vezivanja, po engleski idu oba zajedno, po americki negativni na masu.



sto se tice katoda, mozda da stavim po crvenu led ?







[Zen Mod]

ondak super



ostavi lm334 , ili stavi sta imas u fioci



odavde izr. struju



http://www.ti.com/general/docs/lit/getliterature.tsp?genericPartNumber=lm134&fileType=pdf
