13dr7 preamp (Copyleft by Davorin)


zerowaf

Preporučeni Komentari

Kako sam obećao u Novopridošlim skalamerijama, a i zato da opravdam pomoć koju sam dobijao preko PM-a evo jedna mala tema.
Ništa u ovom projektu nije moje znanje. Shema za preamp je od Davorina koji djeluje na hrdiya:

http://www.diyaudio.com.hr/viewtopic.php?f=11&t=913&sid=adc67170af0d1101089b4876954fe72a

LDR je kit sa stranice Build an amp - Uriah daily je full cool lik! Kada sam uzimao kit pitao sam ga što misli o tome da upotrijebim LDR umjesto klasičnog pota u cjevnom preampu i odgovorio je da ne bi trebalo biti problema. Pitao me je gdje sam naučio engleski i rekao sam mu da sam ga naučio čitajući omote ploča od Uriah Heep. Nakon toga mi je čak dao i mali popust....rekoh: Stvarno cool tip! :D

(Koliko me izašao kit? Ne sjećam se više - nekih 40-45 USD sa dostavom)

Kit sa relejima za izbor kanala, (navodno) Alps potenciometrom i daljinskim je iz Kine. Više ne znam od kojeg trgovca sam ga uzeo jer je i to već bilo davno.


Do sad je nekoliko ljudi napravilo takav preamp i svi su zadovoljni. Ovo će, ako ne spalim ništa, biti prvi sa netipičnim atenuatorom - LDR.

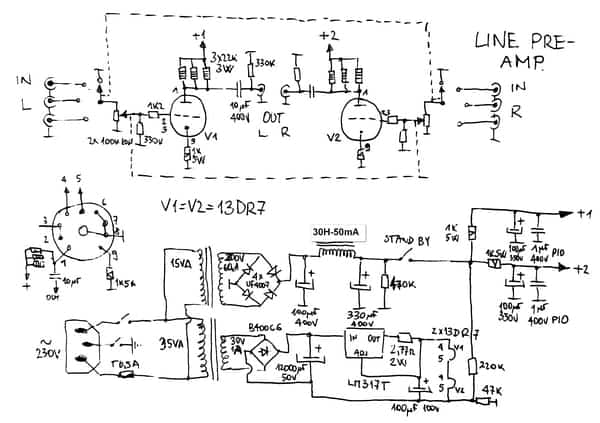

Ovo je originalna Davorinova shema:post-436-0-83914400-1404753875_thumb.jpg

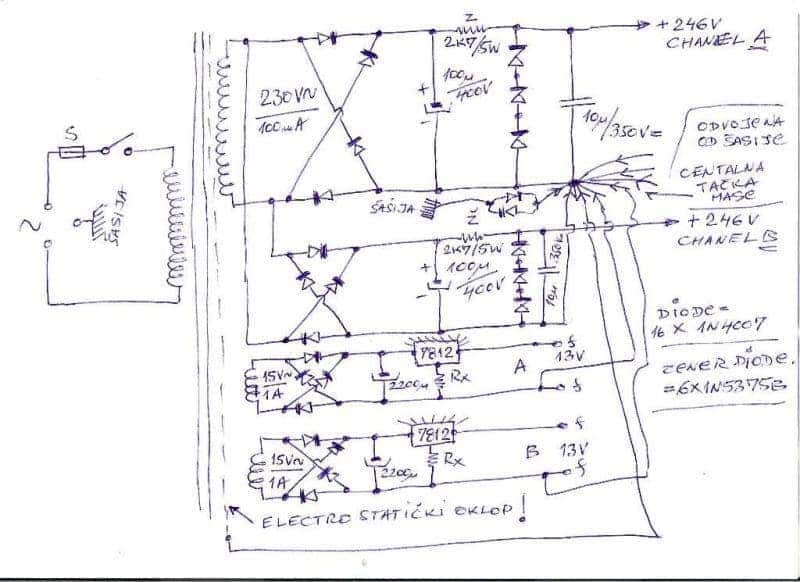

A ovo je malo izmjenjeno napajanje koje je nacrtao moj drug na drumu:post-436-0-38579400-1404753955_thumb.jpg

Budući da sam naručio LM317, grijanje lampi će biti kao u Davorinovoj shemi, a ostatak napajanja kao u ovoj drugoj.



Ovo je dokle sam do sad stigao. Nisam još napravio regulator struje za grijanje. O tome se pisalo ovdje:


http://www.diyaudio.rs/topic/6859-lm317-kao-ccs/#entry184836



Rad je traljav i ništa nije ravno. Budući da nemam nikakav alat osim nekoliko turpija, ručne bušilice (ona na stalku bi mi sigurno dobro došla - ne bih slomio tri borera da ju imam) i seta ureznica iz Lidla i što je najvažnije nemam iskustva u ovome - ovako je pravi Rat Style. :Dpost-436-0-06731100-1404754551_thumb.jpg

Kasnije ću se morati negdje snaći za gornju, prednju i zadnju ploču (ova sadašnja zadnja ploča je komad željeznog lima skinut sa rashodovanog plinskog šporeta), a bokove ću, nadam se, zamaskirati sa drvenim letvicama. No otom-potom.

Evo slika i krenite obazrivo sa kritikama, a kad se malo naviknem onda si dajte oduška. :D :D

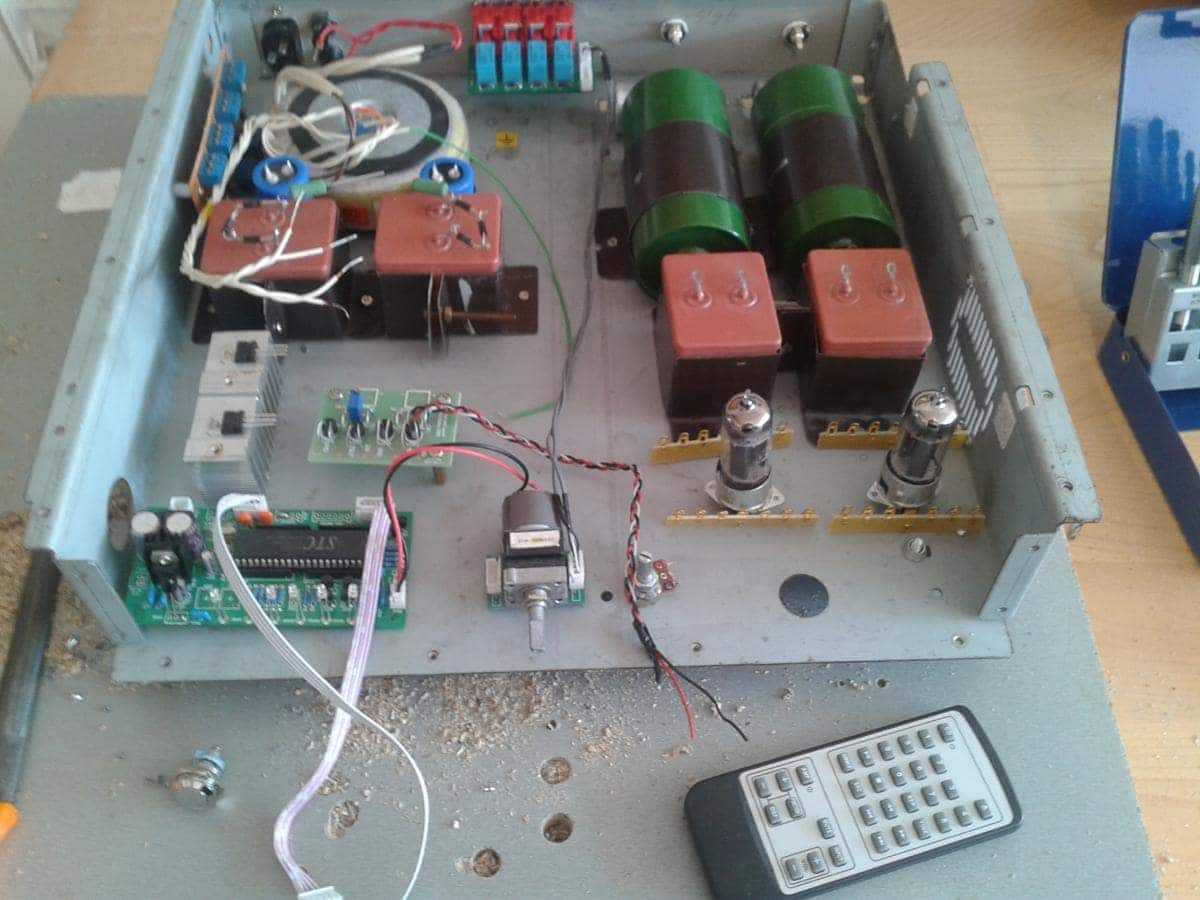

Ovako je zamišljeno: post-436-0-06896100-1404753339_thumb.jpg Sjedišta za lampe će isto morati na nekakav lim da ih podignem u zrak i spojiti pinove na ove letvice. Mislim da će mi tako biti lakše spojiti sve, ali i kasnije premjeriti. Nema još pličice za grijanje, ali bit će postavljena tamo gdje su sada sami hladnjaci sa LM317-icama.

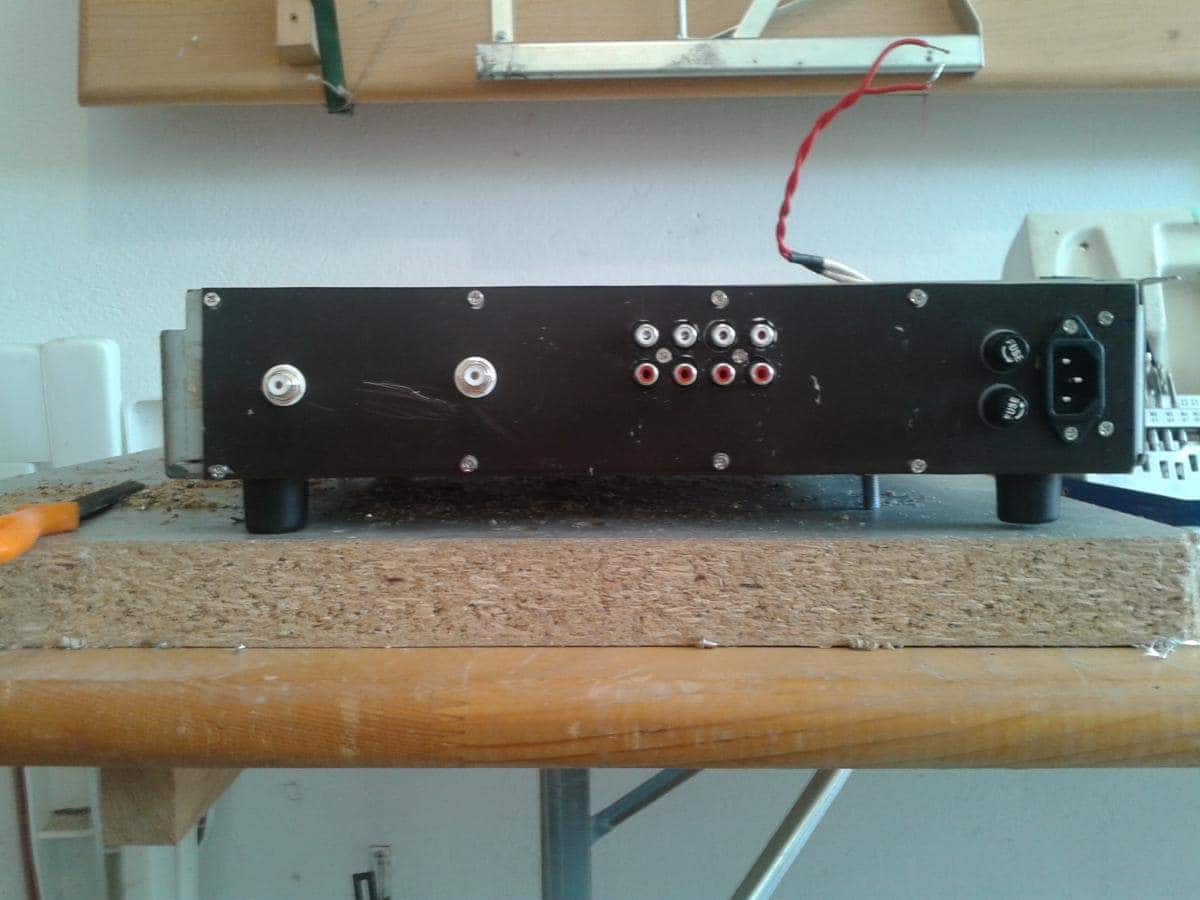

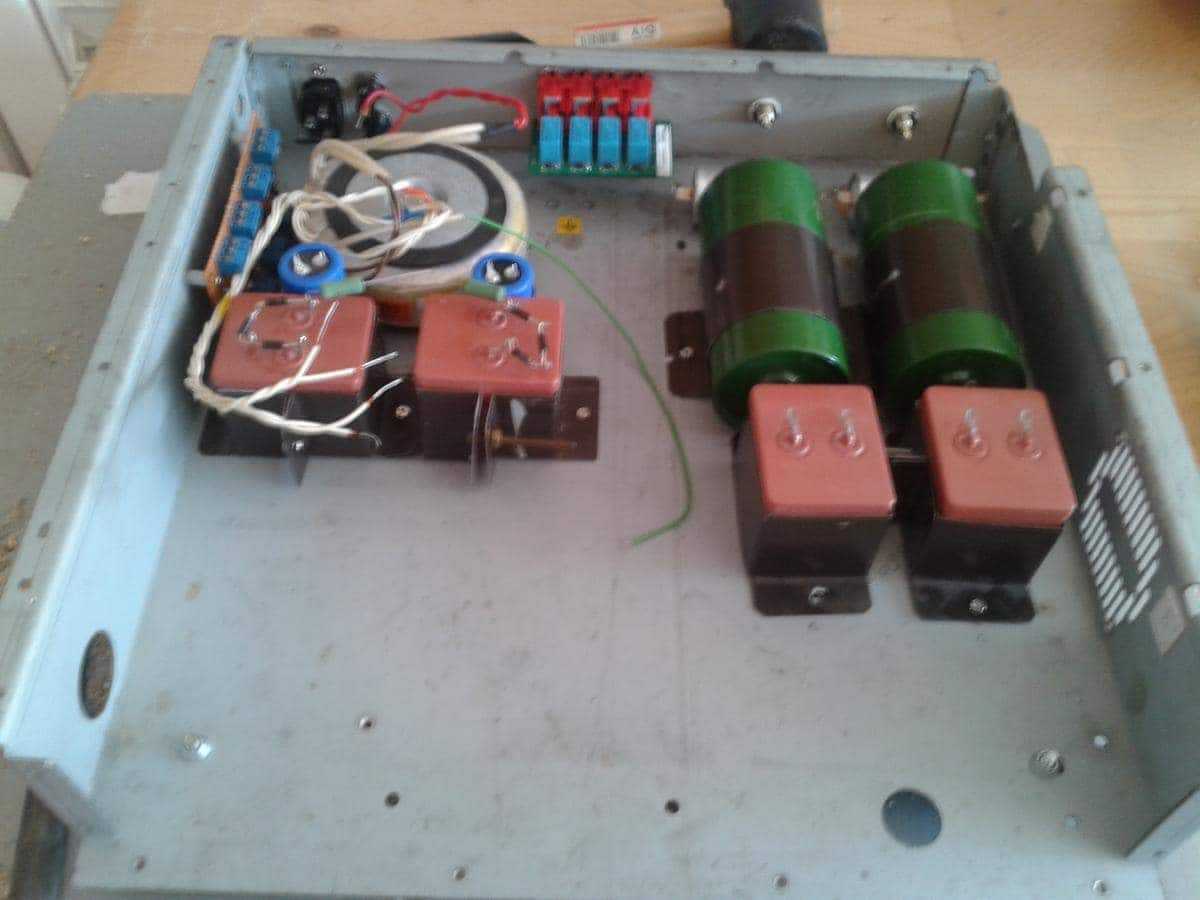

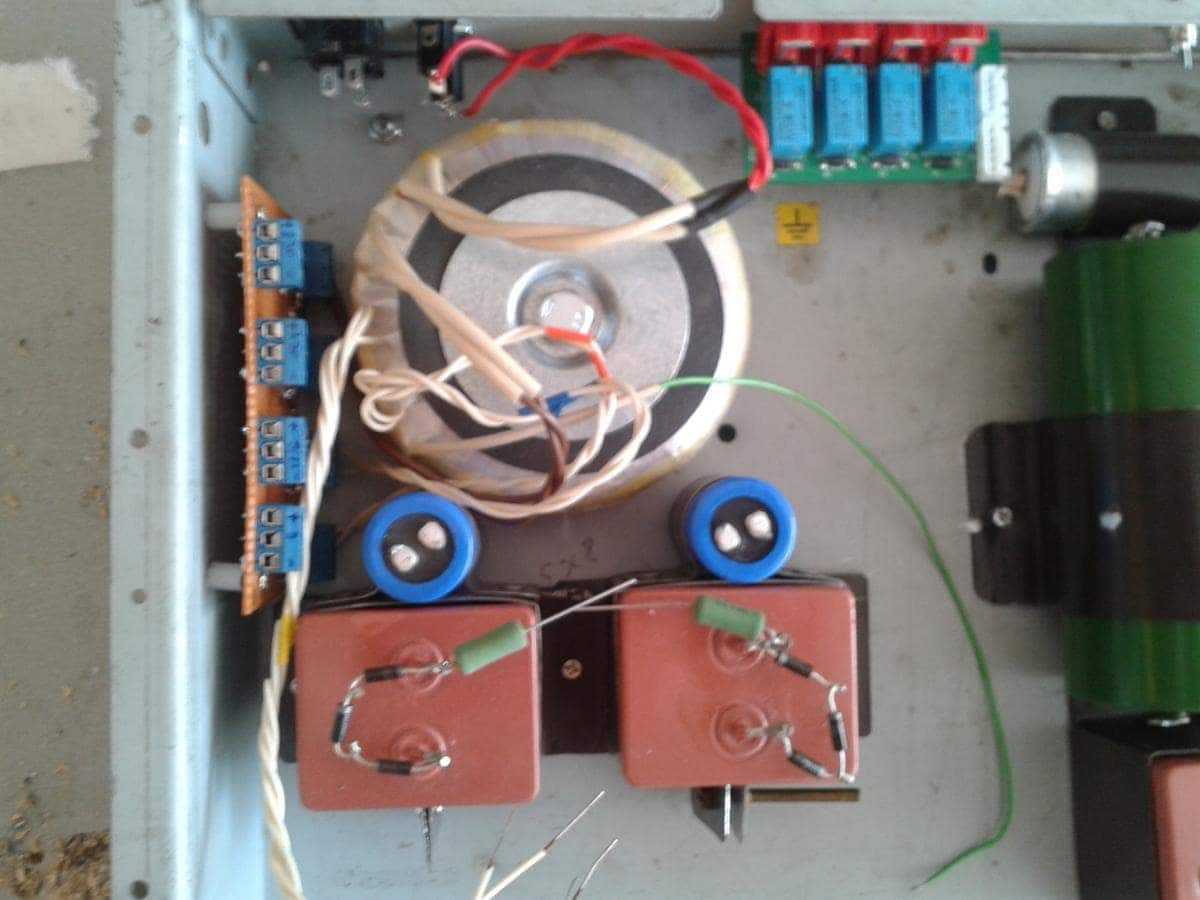

Ovo je do sad napravljeno: post-436-0-03478800-1404753388_thumb.jpgpost-436-0-06174000-1404753438_thumb.jpgpost-436-0-65432600-1404753477_thumb.jpgpost-436-0-28622500-1404753521_thumb.jpg

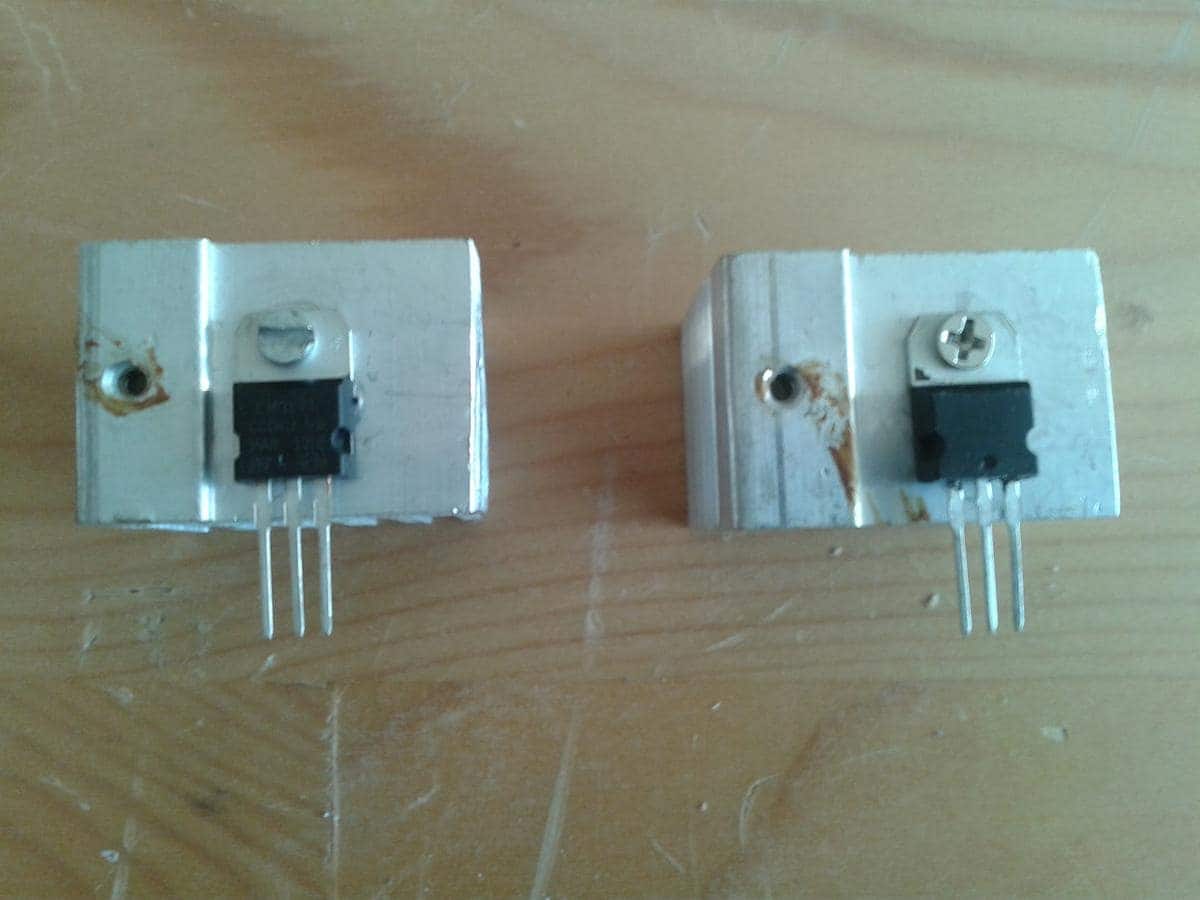

LM317 na hladnjacima: post-436-0-51964700-1404753589_thumb.jpg

Budući da imam još samo jedan komadić perforirane pločice regulator grijanja ću morati praviti kad mi se baš bude dalo jer ako  ga upropastim moram čekati da mi dođe drugi iz Zagreba.



Za početak hvala ZM-u kojeg sam malo gnjavio tu i tamo i hvala mom drugu na drumu koji mi je pomogao oko specifikacije za trafo i odabir ostalih komponenti - ne znam smijem li ga imenovati, ali bih volio da se javi i naravno - veliko hvala Davorinu za shemu!  :drinks:

Link to comment
Podeli na ovim sajtovima

Tenx! :drinks:

Pišem i stavljam "To do" natuknicu.

EDIT:


Bypas na 47k si ovako mislio?

Gdje da spojim 220k?

Budući da ću imati dvije regulacije struje za grijanje onda svaku granu grijanja spojim na pripadajući B+?

Link to comment
Podeli na ovim sajtovima

Tenx! :drinks:

Pišem i stavljam "To do" natuknicu.

EDIT:

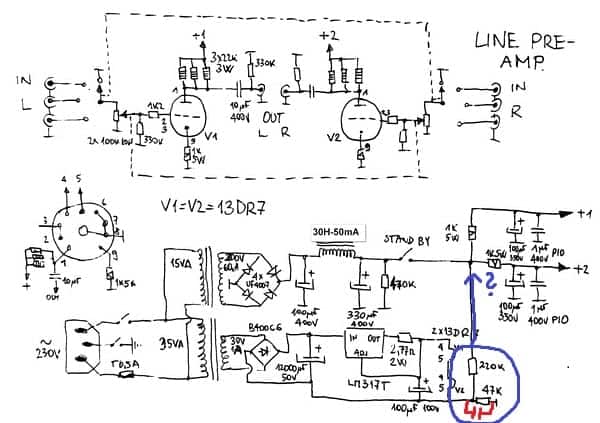

attachicon.gif13dr7 preamp - Copy.jpg

Bypas na 47k si ovako mislio?

Gdje da spojim 220k?

Budući da ću imati dvije regulacije struje za grijanje onda svaku granu grijanja spojim na pripadajući B+?





220K na + visokog , gde drugde ......... lokomotdzijo nijedan :rofl:



ako imas posebne sekundare za svaki PSU/CCS grejanja , onda svaki ide preko svog razdelnika na svoj visoki napon



ako je zajednicki sekundaar i/ili ispravljac za dva CCS-a , onda se stavlja samo jedan razdelnik , pre CCS-ova

Link to comment
Podeli na ovim sajtovima

ako imas posebne sekundare za svaki PSU/CCS grejanja , onda svaki ide preko svog razdelnika na svoj visoki napon



E to imam. :D

220K na + visokog , gde drugde ......... lokomotdzijo nijedan






Pa još uvijek nijedan. Čekaju se ispitni rokovi, a vrijeme umjesto učenjem kratim na forumu ili u garaži. :rofl:

Usput budu rečeno, ako netko ima kakav završni rad o visokonaponskoj opremi vučnih vozila za mrežu 25kV/50Hz neka se slobodno javi. Ako mogu političari "kompilirati" doktorate onda valjda i ja mogu prepisati završni rad u prekvalifikaciji. :D

Link to comment
Podeli na ovim sajtovima

ima'l negde kondova od tog cuda , da turimo u magnet charge masinu ........   :rofl:



Pa što ne kažeš da trebaš!

ima i kondova, tiristora, dioda, megawatnih otpornika za elektrokočenje....samo reci. :D



Ima i pravo dobrih trafoa, ali bi ih valjalo premotati. Jezgre su zato momački dimenzionirane. :rofl:

Link to comment
Podeli na ovim sajtovima

super



pokupi iz furde sta ima , pa preneses lokomotivom kad krenes vozati ovamo ...... da napravimo magnetopunjac i par A class ampova za tebe  :smesna:

Link to comment
Podeli na ovim sajtovima

super



pokupi iz furde sta ima , pa preneses lokomotivom kad krenes vozati ovamo ...... da napravimo magnetopunjac i par A class ampova za tebe  :smesna:





1250W sinusa u čistoj A klasi. :rofl:



iliti: Ne kupujem drva ove zime, napravio sam pojačalo od trafoa za lokomotivu :rofl:





ma jok



napravimo wifi magnetopunjac ........... koji radi i kao amp za podrucje ex-yu



:smesna:





:buehehe:



A neće više trebati ni osjetljive zvulje....10-12 dB/W/m je dosta....spojiš to na poklopac limene kante za smeće i svejedno svira....koncerte ozvučiš tako što spojiš nekoliko kontejnera na buksne "punjojačala" :smesna:





EDIT: To je trafo koji može 'ladno napojiti motore ukupne snage 3,500 do 6,500 kW. Bez problema se radi Class A amp od oko 1000kW ! :D



(druga je stvar što mi nemamo elektru od 8000 konja ;) )

Link to comment
Podeli na ovim sajtovima

toliko o temi o preampu ......



a sad (kao) ozbiljno - ako ti je potrebno , navedi tacno koje sekundare imas na trafou/ima , pa da ti nacrtamo tacnu semu za PSU

Link to comment
Podeli na ovim sajtovima

Imam jedan sekundar od 230V. Na njega sam stavio dva paralelna greca i razdvojio tako ispravljanje, zatim dva puta po 15V/1A za grijanje, pa još ima jedan 9V/1A za daljinski sa relejima i na kraju 9V/0,5A za LDR kojeg sam naumio regulirati s ovim:http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=390748927641&ssPageName=ADME:X:RTQ:US:1123

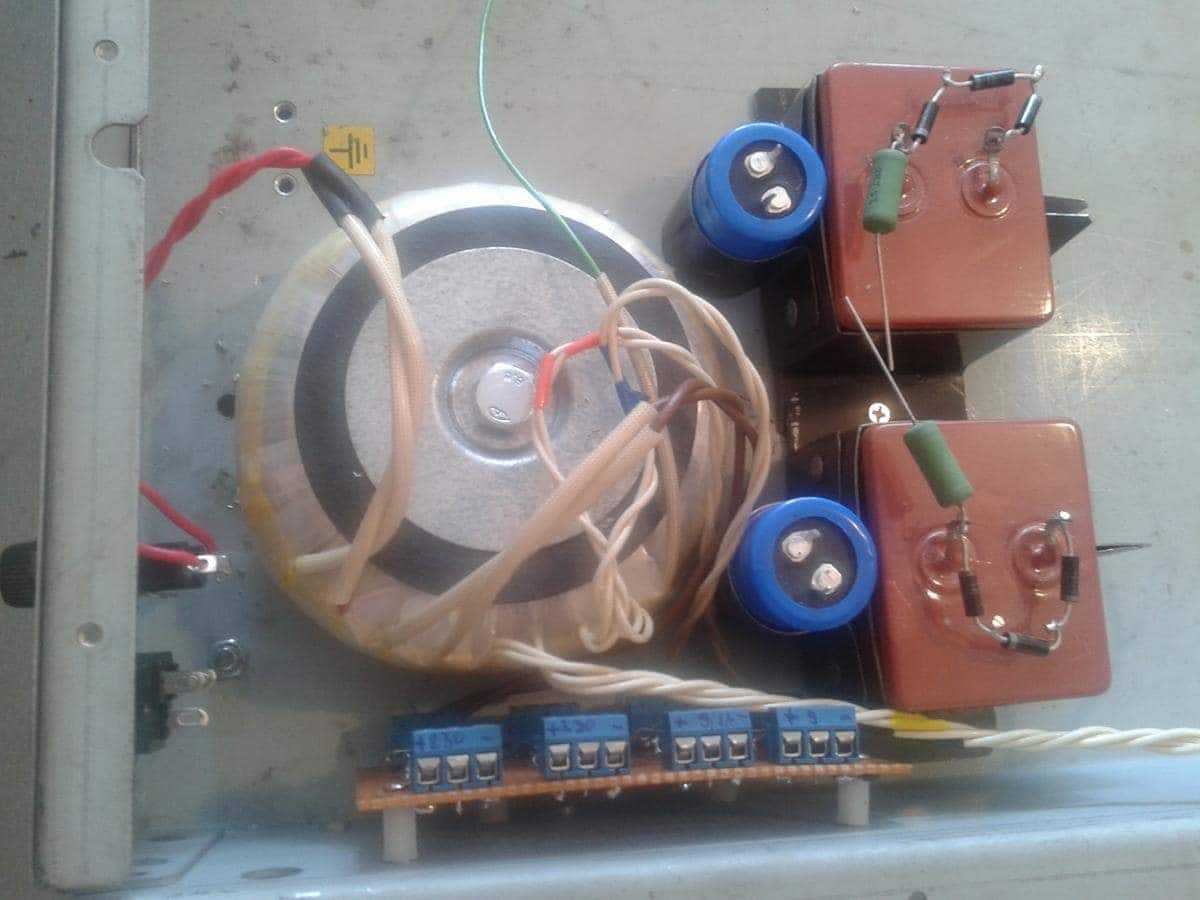

Za sad sam napravio grecove za sve osim za grijanje i stavio ih na bočnu stranicu kutije:post-436-0-39065100-1404763322_thumb.jpg





Zar nešto nije u redu sa ovim napajenjem iz druge sheme ako regulaciju struje grijanja povežem onako kako si mi rekao?





P.S. A tko sam ja da prigovaram za OT btw... :D

Link to comment
Podeli na ovim sajtovima

obicni metal film



struja kroz iste I=Ub/R  = ~250V/(220K+47K) = 0,936mA



dissipacija :  P=I^2 x R



za 47K : P=0,936mA^2 x 47K = 0,04W

za 220K : P=0,936mA^2 x 220K = 0,192W



sto ce reci da obicni metal film ( krecu se u rangu od 400-600mW) rade posao ........ jer se uzima sig. faktor 2-3

Link to comment
Podeli na ovim sajtovima

E, od ovoga ću napraviti snip shot i zakeljiti na screen saver!
Svatko zna napamet formulu omovog zakona i izračun snage, ali nikako do sad mi nije bilo jasno što u praksi trebam uvrstiti.
Hvala za konkretan postupak izračuna.

Link to comment
Podeli na ovim sajtovima

I  jezgre trafoa za snagu od 6000kW! :D
Možda za neki push-pull sa ovim:



Ili još bolje za OTL sa tim lampama....ako trafo izdrži. :buehehe:

Link to comment
Podeli na ovim sajtovima
