Nesic Napisano Jul 13, 2013 Share #1 Napisano Jul 13, 2013 SKA GB150D je amp koji je bio veoma popularan pre nekoliko godina među DIYerima, posebno na DiyA forumu. Shema nije bila dostupna, kupovao se kit komplet, ali se konstruktor Greg Ball odlučio da pre desetak dana pokloni shemu diy zajednici. Možda amp bude interesantan nekome. Evo teme na DiyA: http://www.diyaudio.com/forums/solid-state/238593-ska-gb150d-now-public-domain.html Web page: http://www.ska-audio.com/Forum/YaBB.pl?custompage=products http://www.ska-audio.com/diy/GB150D.html Na samom DiyA forumu se mogu naći i slušni utisci samograditelja, neka tviokvanja, itd... Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Oktobar 6, 2014 Share #2 Napisano Oktobar 6, 2014 Jel (na)pravio ovo neko? Barem probao? Slušao? Imao u spisku To Do? Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Oktobar 6, 2014 Share #3 Napisano Oktobar 6, 2014 Nesicu Ako mozes zalepi shemu od tog Amp-a , jer je ja ne nalazim nigde u tim linkovima . Pozdrav ! Link to comment Podeli na ovim sajtovima More sharing options...
dobrivoje Napisano Oktobar 6, 2014 Share #4 Napisano Oktobar 6, 2014 Ко хоће да му овај појачавач свира, треба да купи готово од Грега. Ко хоће сам да га направи, мора да буде мајстор. Ја нисам, па сам одустао када сам видео да се људи пате и уместо врхунског појачавача добију осцилатор или сасвим просечан појачавач. Све утиче на квалитет звука, од упаривања транзистора до распореда на плочици. Учланио сам се на Грегов форум, мислећи да ћу тамо да покупим неке форе, међутим само они који су дали паре имају пун приступ форуму. Ако неко хоће да се бакће са овим, ја му желим много среће. Link to comment Podeli na ovim sajtovima More sharing options...

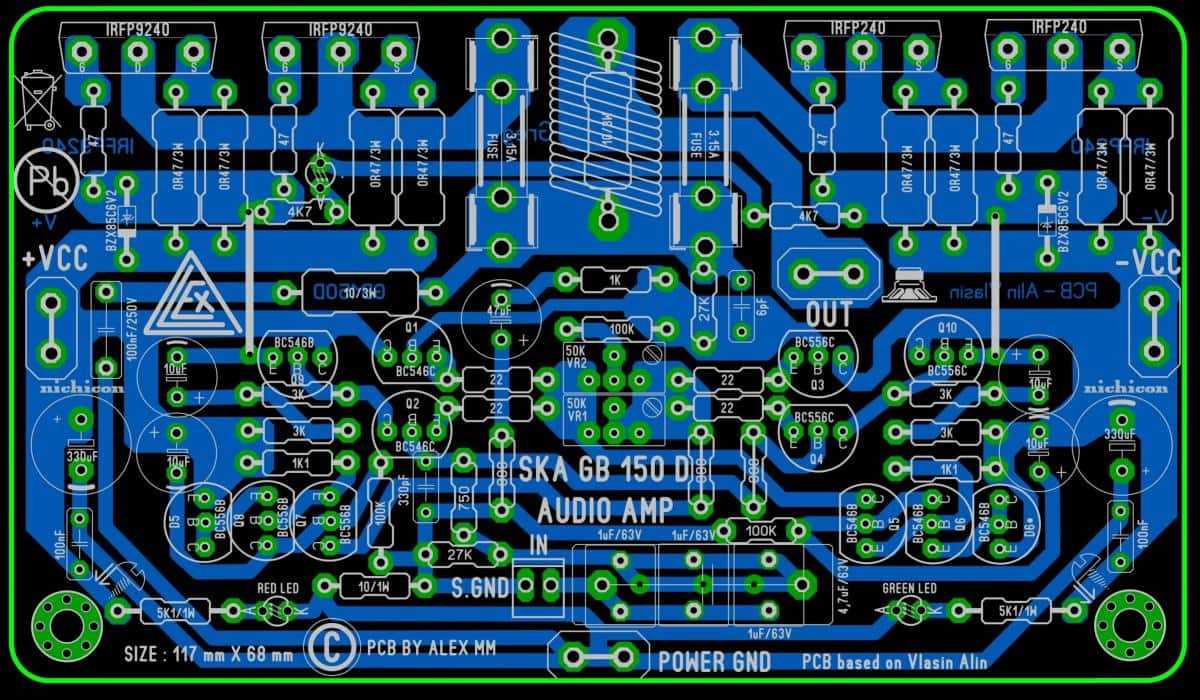

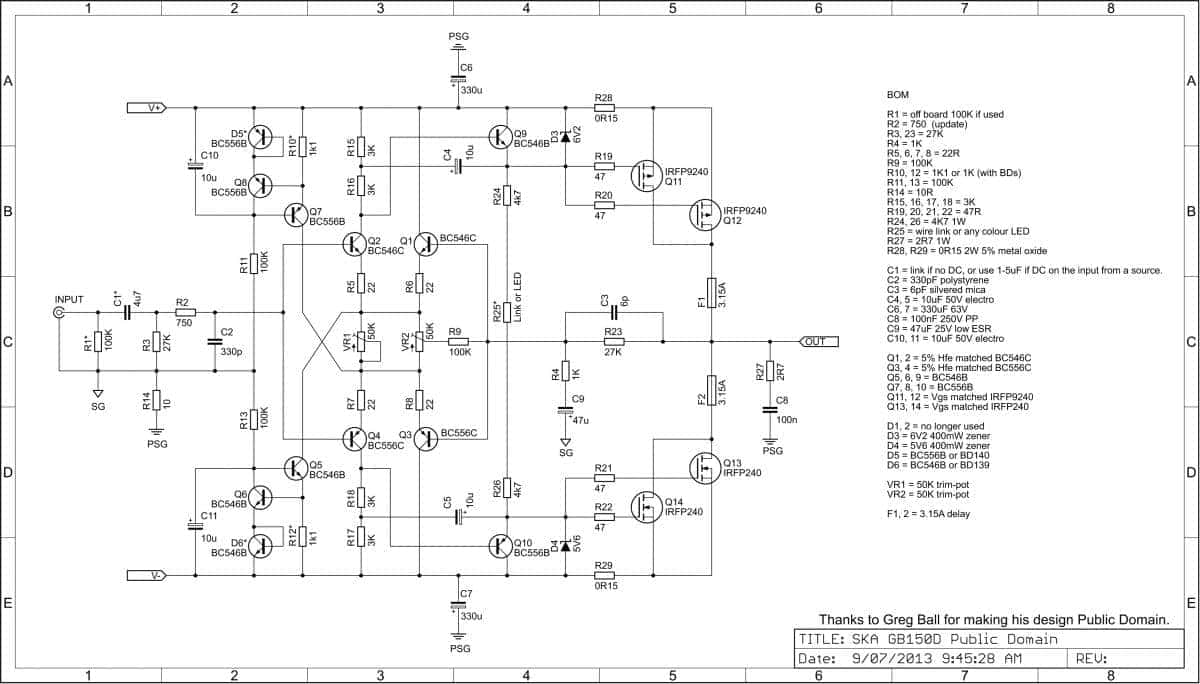

Aleks Napisano Oktobar 6, 2014 Share #5 Napisano Oktobar 6, 2014 Šema: SKA GB150D Public Domain sch 1.pdf Pločica od jednog lika: http://www.diyaudio.com/forums/attachments/solid-state/393884d1389779493-ska-gb150d-now-public-domain-ska150-bottom.png http://www.diyaudio.com/forums/attachments/solid-state/393782d1389738486-ska-gb150d-now-public-domain-top-v1.png Pločica od drugog lika: http://www.diyaudio.com/forums/attachments/solid-state/392394d1389149037-ska-gb150d-now-public-domain-ska_jumperallv7.jpg Pločica direkt od konstruktora na ebayu za 13 baksa: http://www.ebay.com/itm/221279128666?_trksid=p2055119.m1438.l2648&ssPageName=STRK%3AMEBIDX%3AIT Kao, neki likovi se kunu da su ostavili po strani neke silne class A i 300B cevne ampove, itdd, i slušaju samo ovo. Nzm bre, delovi za ovo mož' se pazare jutrem kad se ide po novine i burek. Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Oktobar 6, 2014 Share #6 Napisano Oktobar 6, 2014 Dobrivoje i Alex Hvala za shemu ! BTW , shema GB150D je dosta nestandardna u odnosu na one klasicne VFA sa dva para ulaznih Diff.tranz. , nema ni standardnih PP VAS stepena posle diff. parova , nego su zamenjeni sa kompl.EF drajverima .(Q9/Q10) , interesantan je bootstrap kolektora Q2/Q4 izveden preko Elkova C4/C5 ,cenim da se ovde svo naponsko pojacanje dobija jednim delom na ulaznim diff. parovima a drugim delom na izlaznim kompl. parovima snage . po mom misljenju moguci uzroci nestabilnosti pojacala su od tih CCS-ova za polarizaciju ulaznih diff.parova kao i od samog izlaznog stepena radjenog na bazi tih MosFet-ova . Link to comment Podeli na ovim sajtovima More sharing options...

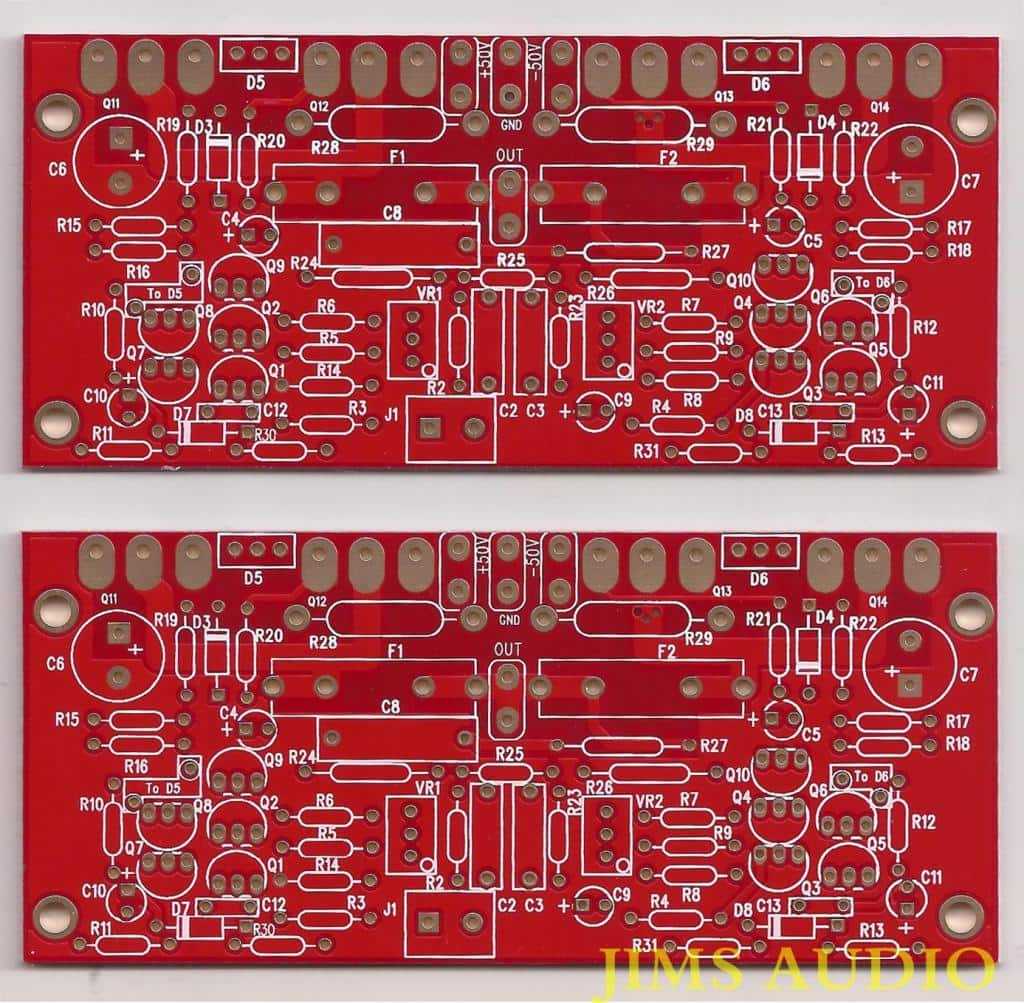

Aleks Napisano Oktobar 18, 2014 Share #7 Napisano Oktobar 18, 2014 Pločica direkt od konstruktora na ebayu za 13 baksa: http://www.ebay.com/itm/221279128666?_trksid=p2059210.m2749.l2649 Ja poručio ovo. Ustvari nije od proizvođača, Gregova je 45$ komad a ovo neki kinez Jim koji radi vazda neke pločice i ima 100% positive feedback na ebayu. Nego, zanimljivije je što sam dobio od njega pak nešto drukčiju šemu na email: GB150D Sch v1.1.pdf A interesantan mi je njegov izbor ulaznih bipolaraca: Q1,Q2 = 2SC2240BL, Q3,Q4=2SA970BL Kažu da Greg baš te koristi u svom ampu, a na public šemi stavio BC546/556. Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Oktobar 18, 2014 Autor Share #8 Napisano Oktobar 18, 2014 Link to comment Podeli na ovim sajtovima More sharing options...

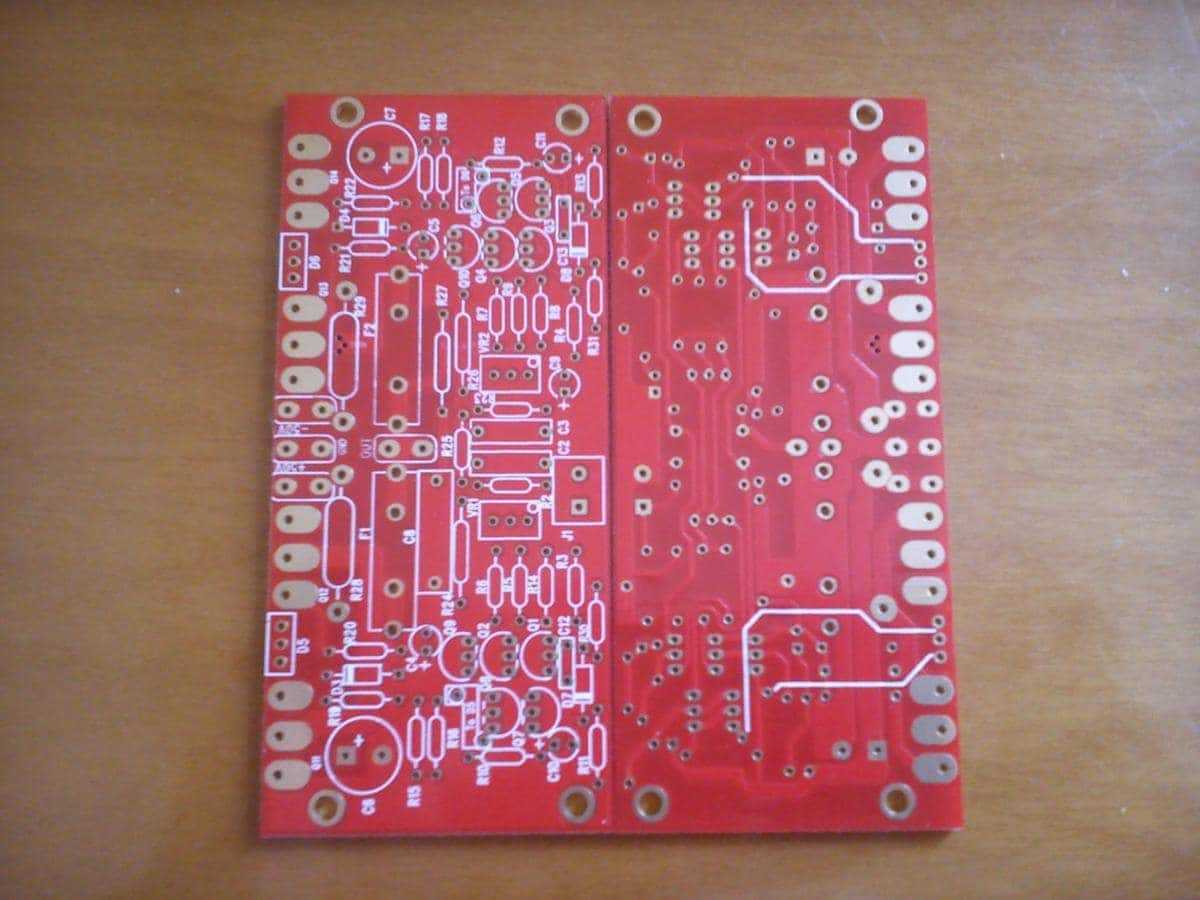

Aleks Napisano Oktobar 30, 2014 Share #9 Napisano Oktobar 30, 2014 Stigle ove ploče: Namerno napisah ploče, jer je debelo skoro ko šper ploča za tehničko oO Kvalitet besprekoran, mojih gotovo najbolje potrošenih 13 baksa. Samo što ćeš se Nešiću najesti tonu kokica dok ovaj pojačivač zasvira... Trenutno je jedini diy kod mene menjanje pelena i diy mleko u prahu Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Oktobar 30, 2014 Autor Share #10 Napisano Oktobar 30, 2014 Ooooo... pa nebeše davno ni taj diy kod mene . Vidiš, ja sam u to vreme bio i najproduktivniji što se tiče tehnike. Valjda zbog nesanice... Važno da se krenulo sa ampom, pa lagano. Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 12, 2015 Share #11 Napisano Mart 12, 2015 Odustalo se od jednog A class projekta... pa da dovršim davno započeto... Ко хоће да му овај појачавач свира, треба да купи готово од Грега. Ко хоће сам да га направи, мора да буде мајстор. Videćemo, el'sam majstor, el pukovnik Biće i ovo jedan mali amp... Volem male ampove... Teško će to ikada da svira i na 50% snage duže vreme, pa tako nema potrebe za nekim ogromnim hladnjacima... Nesic je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
dvv Napisano Mart 13, 2015 Share #12 Napisano Mart 13, 2015 Prema navedenim specifikacijama, iako znam da to ne mora da znači, imam dve zamerke. Prvo, izlazna snaga na 4 Oma bi trebala da bude najmanje 50% veća nego u 8 Oma, a prema specifikaciji nijje. I drugo, prema nivou izlaznog napona, 150W/8 Oma, što je 48,8V vršno, i njegova brzina promene (slew rate) bi morala da bude najmanje isto tolika, a nije, nego je jedva 1/3 potrebnog. To otvara mogućnost pojave nekog oblika DIM-a. Kažem, ne mora da znači, ali u današnje vreme imati problema sa brzinom uspona i pada je potpuno prevaziđeno. Mislim da je ovde bila poenta u što nižoj ceni. Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Mart 16, 2015 Autor Share #13 Napisano Mart 16, 2015 Odustalo se od jednog A class projekta... pa da dovršim davno započeto... edit: jesi provalio sve tvikove.... i koja je zapravo konačna verzija sheme? thx... Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 16, 2015 Share #14 Napisano Mart 16, 2015 GB150D Sch v1.1.pdf Za konačnu verziju računam ovu šemu što mi poslaše uz pločicu... provalio sam i da je onaj Jims Audio (od kog su stigle pločke) kopirao direkt Gregovu pločicu. Raspored i ostalo, vazda se potrudio da bude isto. Na big diya kažu da je Jimova čak dosta kvalitetnija od Gregove, a pored toga još jeftinija. No, ne dobija se uz nju pristup Gregovom vorumu, pa niz onih njegovih tvikova za tvikovanje zvuka su nepoznanica.. Kolko sam provalio, ova verzija u odnosu na onu public sa big diya ima samo dodate zenerice na CCS... Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 20, 2015 Share #15 Napisano Mart 20, 2015 ...and... ... to be continued... ps: ne znam šta se stisli da naprave što manji PCB, da je po santim šira pločica daleko bi se lakše polemilo... Fukushima je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Mart 20, 2015 Share #16 Napisano Mart 20, 2015 Lepo, lepo. Baš me zanima da čujem utiske iz prve ruke, bas su ga nahvalili. Koliko je VA torus? Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 20, 2015 Share #17 Napisano Mart 20, 2015 Taj torus je 300VA, ali ipak ide za neki drugi projekat Ovde će ić ovo: Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Mart 20, 2015 Autor Share #18 Napisano Mart 20, 2015 Malo juče gledao... Izgleda da treba izbaciti zenerku i ispoštovati kompletno shemu koju je Greg objavio? Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 20, 2015 Share #19 Napisano Mart 20, 2015 Će probamo i tako Samo da ovo prosvira, što će se desiti ne znam kad... (poskupelo vreme ) Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Mart 20, 2015 Share #20 Napisano Mart 20, 2015 60 milijardi pikofarada u filtraciji, mnogo za jedan amp čija je mirna struja 100 miliona nano ampera, al ajd nema veze... Ako nekome treba: components.pdf layer.pdf sema.pdf sve.pdf eagle_layouts.zip Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Mart 21, 2015 Share #21 Napisano Mart 21, 2015 ...and... ... to be continued... ps: ne znam šta se stisli da naprave što manji PCB, da je po santim šira pločica daleko bi se lakše polemilo... Kako sto, pa SKA znaci SIMPLE killer amp, kad je simple mora da bude malecak Link to comment Podeli na ovim sajtovima More sharing options...
