bata bane

RS1003 amp

Recommended Posts

Nakon Germaniuma, kojekakvih FET-a, raznih sitnih  cevki i ostale buranije, dosao je red i na cevno pojacalo.  :whistle2:

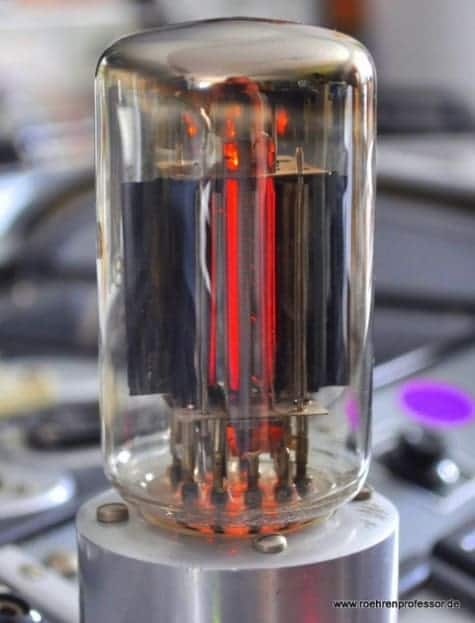

Vec nekoliko godina unazad u par navrata bezuspesno sam pocinjao  teme u vezi pravljnja cevnog ampa, ali nikad nije otislo dalje od price. Ali doslo je vreme da se to promeni :acute:  Tokom moje posete Triode Festivalu 2012, jedan od uredjaja koji je bio na "pokaznoj vezbi" bio je i cevni amp sa RS1003 cevkom.  Tada sam i prvi put cuo i video ovu cevku.  U pitanju je pentoda (koja ce biti u triodnom spoju) sa disipacijom od 60W.



Prvo me je ocarala svojim izgledom, a zatim mogucnoscu da da korektnu snagu od 10-ak W, a da pri tome ne moram da razmisljam o naponima od 1k i vise volti, taman snaga, a napon,  da nece na mene!  :preved:



I tako je pocela moja epopeja, prvo sam nasao par komada na oglasima, pa jos par, pa jos 5-6, na kraju (obzirom da ima izuzetan radni vek) ukapirah da ce moji unuci moci da slusaju  do 2088 godine. (radni vek joj je preko 10000h)

Za odabir radne tacke sam dosta lutao i maltretirao sve koje se iole razumeju bolje u cevke, na moju srecu i posle sveg cimanja nisu me oterali u ..., vec su mi sa puno razumevanja za moje nedoumice pomogli kako sa prakticnim primerima tako i sa objasnjenjima.

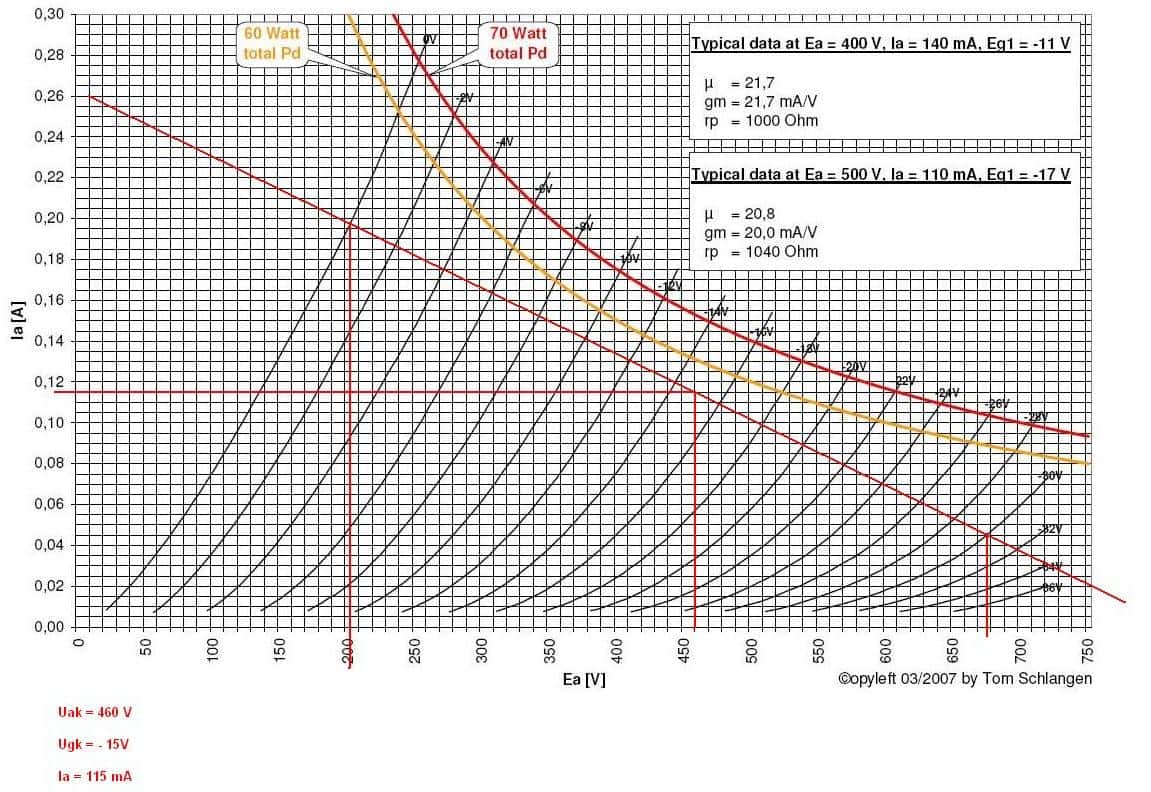

Nakon nekog vremana posle svih varijati odlucio sam se za prilozenu radnu tacku. sa njom sam mogao da dobijem neki optimum odnos snage i izoblicenja. :guitarplayer:

Nakon toga dosao je na red izbor trafo i proracun. E kad se tad nisam slogirao nikad necu.   :shok:  U zemljici Srbiji, kad spomenete kvalitetnije jezgro od 20ak kvadrata svi vas pogledaju kao da niste normalni ili jednostavno zacute sa druge strane slusalice :buehehe:  Doduse navikao sam na tretman jos dok sam pravio Ge amp, reakcije su skoro identicene!  :crazy:

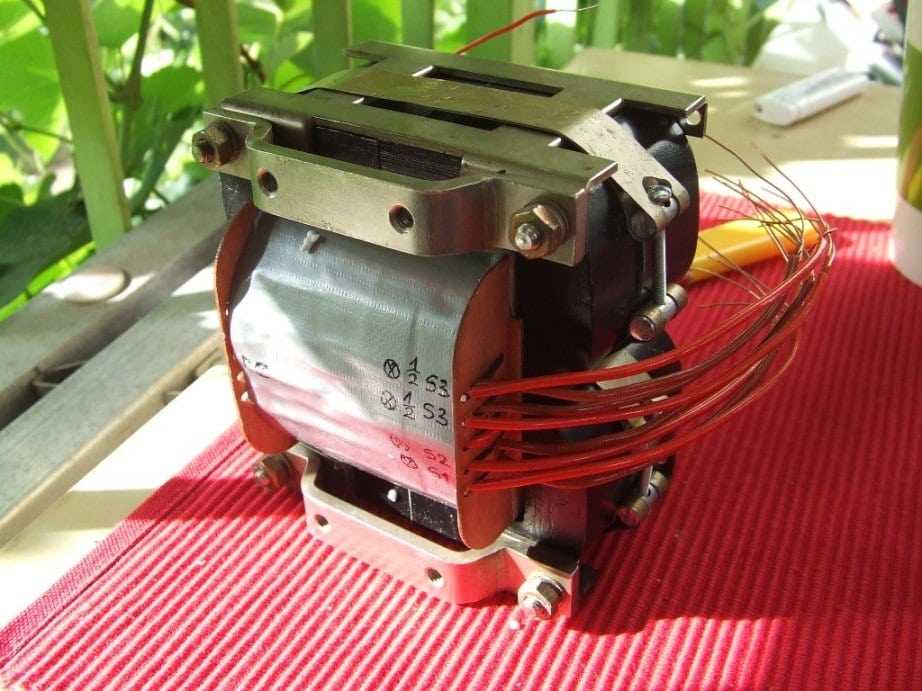

Posle svakojakih vecanja i razgovora u kasne sate (citaj maltretiranja finog sveta :wink3: ), odlucih da se otisnem u vode proracuna za trafo. Na preporuku jednog finog gospodina sa ovog foruma posetio sam sajt  http://www.turneraudio.com.au/  gde se mogu naci proracuni, primeri, i osnovi razumevanja volsebnog znanja motanja dugacke zice. Posto je to duza prica, za sad cu vam staviti samo slicicu gotovog trafoa da se pohvlim.



U nastavku price sledi....kako sam kalio celik(trafo) u sitna crevca  :thumbsup:




Share this post


Link to post
Share on other sites

МУУУ



Малтретирао,хм, ни сам незнам како сам се суждравао да по лепим српским обичајима....

али није ББ ко остали,он дође ко мало дете-несташан да се диже коса на глави,али му срце велико,душа неискварена,просто неможеш а да га не саслушаш и по ко зна који пут саопштиш да једно те исто.



И тако ББ истопио модем,искривио му се монитор од топлоте, заменио 2 столице(распале се од дуготрајног седења) обновио знање из ексела и гле чуда,почео да смара мотаче трафоа са губицима снаге,бакра и осталим мање важним али битним параметрима трафоа.



Могу да кажем да су се неке ствари промениле,досада познати руковаоц лемилицом почео да конта и да употребљава вијуге сиве пре грејања лемилице.

Добро де,немојте га одма салетати,није баш утврдио градиво,но човек се учи док је жив!



Биће то леп рад,судећи по трафоу...

Него ББ ниси ми рекао да си постао конзумент духана,или су то упаљачи ради упоређивања величина

:wink2:

Share this post


Link to post
Share on other sites

Habibi je postao trafo-hadžija :D

Share this post


Link to post
Share on other sites

Da nastavim besedu, dok dusmani ne najasu   :wink2:



I tako sam sa sobom "ko sirak tuzni medj vihorove" sednem da citam i da citam, da vidim gde bi koju krivnu mogao da uhvatim i da dodjem do pravog resenja. Ali avaj, zlehuda sudbina je htela da to tako nece ici, i da mora sve da se procita vise puta, a o racunjajnu i da ne pricam. :hot:



Na osnovu preporuke doticnog gospodina (sa sajta),a  prema proracunu za ovu radnu tacku primar je oko 2,8K, presek jezgra 16cm2, (mada bi bilo jos bolje da je za nijansu vece)



U primaru je smesteno 2320 zavojaka i to rasporedjeno u 16 slojeva sa po 145 zavojaka. U primaru je zica spoljnog precnika 0,41mm sa prosecnom duzinom zavojka od 236mm sto bi prema proracunu iznosilo oko 100oma otpornnosti(izmereno 97R), sto  znaci da ce biti  oko 3,5% gubitka (sto je max dozvoljeno prema uputstvu). Ove gubici se cesto zanemaruju i zajedno sa gubicima na sekundaru mogu da iznose i do 20%, sto je potpuno nedopustvo, kad se vec mucimo da iscedimo maksimum iz jadne cevke. :whistle2:

Trafo je motan sa odnosom 4Pri.-3Sek. (3p-S-5p-S-5p-S-3p), bilo je i drugih mogucnosti, ali nije bilo potrebe , a i prostor za motanje je bio knap.



Sto se tice sekundara,svaki sekundar je motan dvostruko zicom spoljnog precnika 0,74mm. Nazalost,  tu nisam moga da se drzim preporke od 3,5%  dobio sam prema proracunu 4,5% gubitaka na snazi. Medjutim, mislim da je gubitak od 0,1W u ovom slucaju prihvatljiv  :wink2:

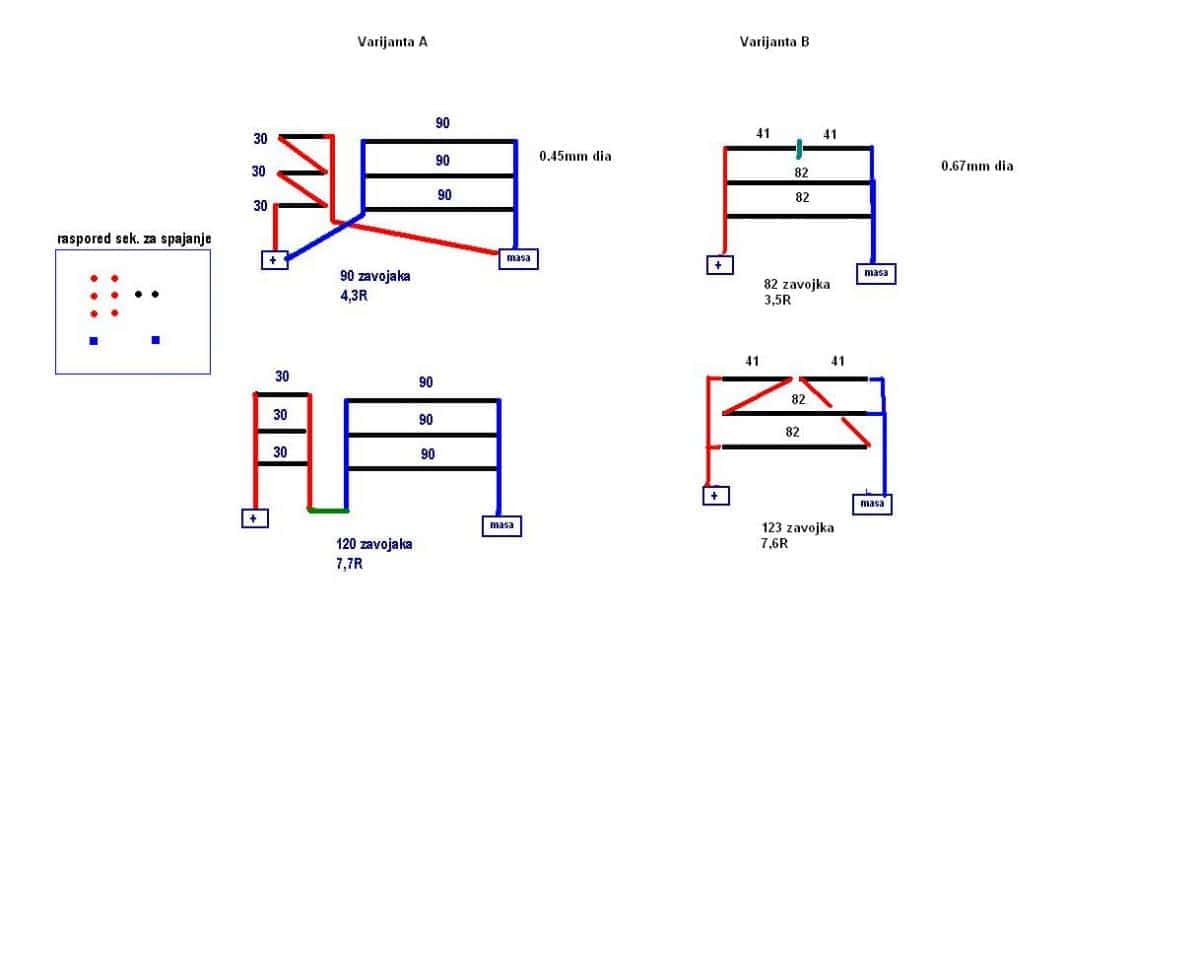

Trafo ima sekundare za 4 i 8 oma, pri cemu nije koristena varijanta sa "tap" izvodom, vec sam se trudio da maksimalno iskoristim sve zavojke. Pa sam tako napravio proracun sa semom spajanja na slici. Tako je maksimalno iskoristen svaki  zavojak, ali nije moguce direktno napraviti izvode za 4 i 8 oma pa kad vam se svidi samo prikljucis zvucnik. Ovako postoje izvod ili za 8 ili za 4 oma pa u kad oces da probas novi zvucnim moras direktno da prelemis izode sek. na samom trafou :hot:  (mozda uspem da izmajmunisem nesto da stavim prekidac)



Sto se tie samog prracuna ima dosta toga sto sam uradio , ali ni sam ne znam zasto sluzi,ako bas neko zeli da zna cu mu napisem.  :oke:

Sve u svemu lepo sam se zabavio jedno mesec dana, sa racunjalkama, i kojekavim papirima, a stolica je vise puta menjana, sreca pozadina je veca pa nisam osetio nelagodnost tokom rada  :preved:



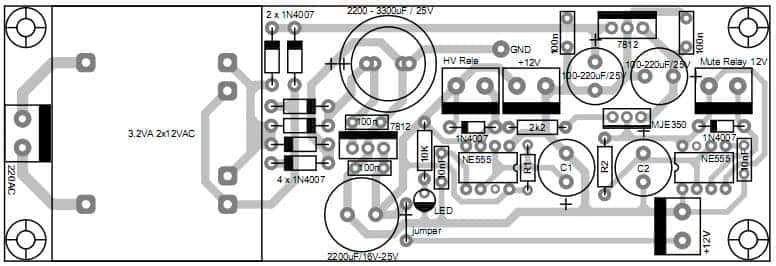

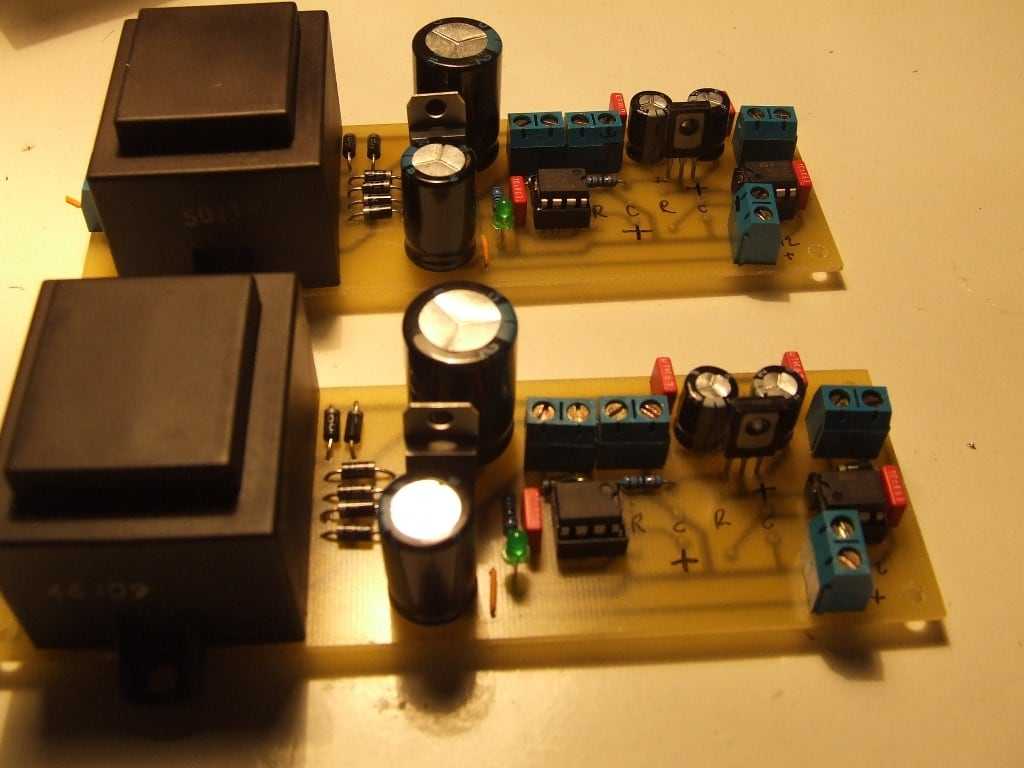

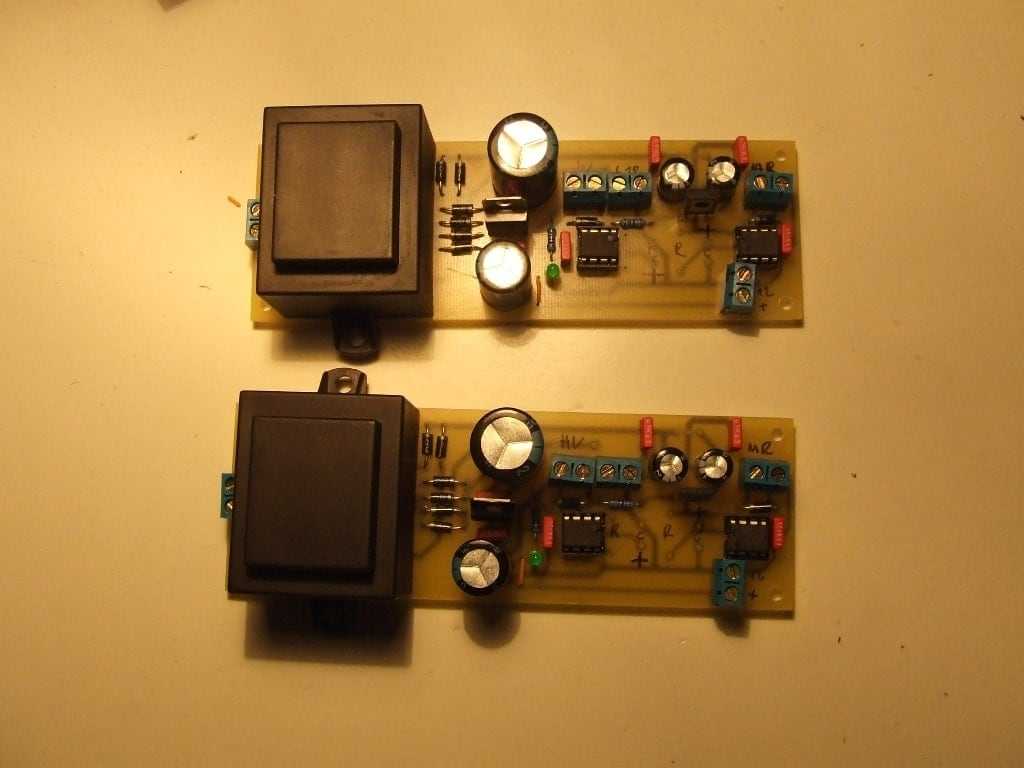

Sad na red dolaze prigusnice i napajanje, grejanje cevke. Kondove za filtraciju  vec imam od 3000uF  :inlove: , bice i blokovi od 80uF.



Idemo dalje.... :oldtimer:








Share this post


Link to post
Share on other sites

Жив нисам док не чујем како ће да звучи овако скројен секундар.

Шта ти је марвени хећим-од говечета све искористити,што неможеш појести ти претопи у сапун :shinymj5: .

 А имам ја и својих брига,но ми лакше неког зекити-још лакше кад се тај неко неда једити.

Share this post


Link to post
Share on other sites

Bane super si to sve izradio

I te informacije o izlaznom trafou su OK

sigurno vrlo korisni podaci :)

Medjutim vise su od sekundarnog znacaja

Od primarne vaznosti su podaci

induktivnost primara, i kapacitivnosti

coupling faktor takodje, moze se izracunati na osnovu merenja induktivnosti primara i sekundara...

Od toga ti direktno zavisi prenosni odnos, faze na krajevima, pa i harmonski raspored

Ali sudeci po izgledu i ti podaci ce biti sigurno dobri

bas mi se dopada kako si to izradio.

Share this post


Link to post
Share on other sites

Bravo Bane svakog dana u svakom pogledu sve vise napredujes! Cevka lepo izgleda al nikad cuo za nju. K-ka izgleda veoma linearno.

Share this post


Link to post
Share on other sites

Recimo ima jedan stvar koja je zgodna da se proveri i izracuna manje vise tacno,

pre razmatranja i izracunavanja odgovarajuceg trafoa:

odredi se relativna permeabilnost jezgra.

Na sledeci nacin

namota se recimo 500 - 1000 - 1500 namotaja

ili malo manje nije previse znacajno bitno je da se zna tacan broj

i ne mora da bude 3 vrednosti namotaja moze i 2.

onda se meri induktivnost tih namotaja

na vise vrednosti magnetnog procepa jezgra

rdcimo 0.2mm - 0.4mm - 0.6mm to je za papit 0.1mm koji je i najcesci

isto ne mora biti bas tavrednost debljine gapa vec mogu biti ineke druge.

onda rezultati provuku kroz formulu i na kraju se dobije neka srednja vrednost

za permeabilnost.

Na taj nacin se vrlo lako predvidi kako ce se primar ponasati i koja ce mu biti tacna induktivnost iu odnosu na

zeljeni broj namotaja

ustvari bolje reci koja ce biti zeljena vrednost induktivnosti primara za odredjeni broj namotaja

sa zadatim magnetnim procepom na tim jezgrima...

Neverovatno tacni rezultati se postizu bes nagadjanja...

:)

.

Share this post


Link to post
Share on other sites

Fala drugari, iz moje kalkulacije...mrzelo me da pisem :wink2:



1) duzuna magnetne linije u jezgru je 229mm

2) efektivna permeabilnost je 407-427 ue

3) Bdc 0,6-0,63T (potpuna saturacija jezgra pri na 12,76Hz, na 1,5T)

4) Bac 0,63T

5) rasipna induktivnost LL-5,04mH

6) ZLL reaktansa na 100Khz je 3166oma

7) 21H induktivnost primara (izmereno)



166,7vrms na primaru,  4,27% 2nd THD, 9Wrms  :oke:



valjda sam sve napiso....

Share this post


Link to post
Share on other sites

И превише,

једино ти замерам оно што сам ти замерио на самом почетку

Тај трафо ти је ваљан само за ту радну тачку или сваку радну тачку са нижом дисипацијом.

Уколико ти једном засмета или желиш да извучеш више снаге неће да може,јер ћеш имати сужење пропусног опсега одоздо. Требало је мало повеће језгро...

Али и са мојим замеркама терај даље,моје су,а твоја је жеља :wink2:



Него не рече преко које баре си пливао да дођеш до тих језгара :shinymj5:
