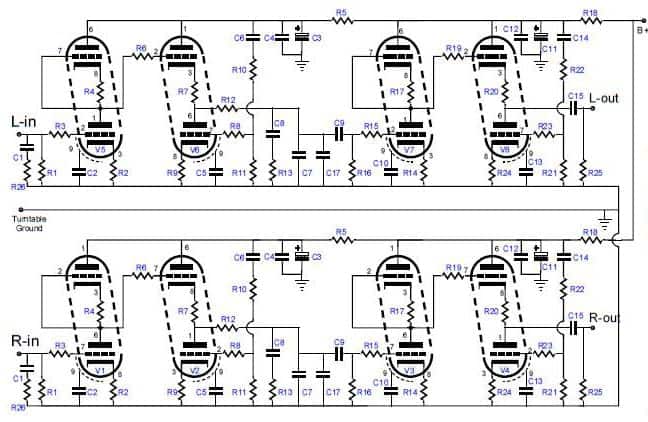

revox Napisano Decembar 6, 2011 Share #1 Napisano Decembar 6, 2011 Evo kako je ostalo podosta djelova od prethodnog projekta a i kao đavol ne da mira, a bome i kao mi u sitnim noćnim časovima prija warm light bulbs nešto razmišljam o otpočinjanju izrade jednog phono preampa početna ideja je ovo http://www.tubecad.c...07/blog0143.htm daje mogućnost izbora dosta lako nabavljivih lampi, prilagođavanja konstrukcije istim, tako da mi to djeluje ok, čisto laički komentar. evo i šema da olakšam a i link ka instrukcijama http://www.tubecad.com/2008/07/13/PH-1%20Phono%20preamp.pdf Na forumu je pokrenuto par tema na ovaj đir kolko sam uspio da ispratim neke završene neke ne. Mislim da nije pokretana ni jedna čisto samo za phono amp, mada nebitno. Svaka dobronamjerna ideja, predlog ili sugestija oko ove šeme ili predlog za neku bolju dobrodošla Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 6, 2011 Share #2 Napisano Decembar 6, 2011 ne volem SRPP , pa to ti jeKalimero Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Decembar 6, 2011 Share #3 Napisano Decembar 6, 2011 Aikido preamp, naravno, nije SRPP konstrukcija.Prve dve triode cine standardan grounded cathode stepen - "donja" trioda je pojacavac a "gornja" radno opterecenje, vezana kao CCS.Drugi stepen je cathode follower gde je "donja" trioda CCS i tu je upravo primenjena ta cuvena fora sa injektovanjem ripple-a iz napajanja radi ponistenja prisustva istog na izlazu preampa. Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 6, 2011 Autor Share #4 Napisano Decembar 6, 2011 vidim da koristi dva torusaajde imam i ja dvajedan od 80VA i jedan od 50VAsekundari na oba 16V i 240Ve sad kolko ja vidim 200V bi bilo dosta ako idu ecc88kako ja planiram sa ecc83 i 82 i 81 kombinaciju on navodi da njima treba 250-300Vpitanjeza šta ide drugi trafo i dali će se moći pogurati ove lampe sa 240V Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 6, 2011 Autor Share #5 Napisano Decembar 6, 2011 po datasheet kolko ja umijem pročitat optimalno im je 250V anodne struje za sve tri mada idu do 300v Link to comment Podeli na ovim sajtovima More sharing options...
sstrsat Napisano Decembar 7, 2011 Share #6 Napisano Decembar 7, 2011 Aikido preamp, naravno, nije SRPP konstrukcija.Prve dve triode cine standardan grounded cathode stepen - "donja" trioda je pojacavac a "gornja" radno opterecenje, vezana kao CCS.Drugi stepen je cathode follower gde je "donja" trioda CCS i tu je upravo primenjena ta cuvena fora sa injektovanjem ripple-a iz napajanja radi ponistenja prisustva istog na izlazu preampa.Tocno, ovo nije SRPP nego ono ca se popularno zove mu-follower. SRPP bi bil da je izlaz uziman sa katode gornje sekcije.Ipak, "gornja" bi bila to ca si napisal (CCS) tek u slucaju da je tu umisto triode koristena pentoda sa floating napajanjem druge resetke ili npr kakav FET. Ali kako se ovdi radi o triodi onda je to poprilicno daleko od toga da se to moze nazvat CCS. A i koristenje CCS-a na tom mistu bi bilo u opreci sa osnovnom idejom ovog preampa da se medjusobno kompenziraju nelinearnosti triodnih sekcija i tako izvuce maksimalno moguci linearni swing izlaznog signala. Na stranu to ca se takav swing ovdi nikad nece pojavit tako da prave potribe za ovakvim pristupom zapravo uopce i nima.Isto je jako diskutabilno da li triba trosit toliko cijevi (V2, V4, V6, V8) da bi se postiglo kanceliranje ripplea. OK, moze se nac opravdanje u stvarnoj potribi da se izbaci iz igre relativno visoki izlazni otpor mu-followera prije RIAA mreze i prije samog izlaza a i u tome da se i ovdi odrzi maksimalna linearnost pri jako velikom swingu (koji se, ponavljam, ovdi nikad nece pojavit). Je da phono preampi zahtivaju jako veliku imunost prema zasicenju ulaza ali ni najvece amplitude signala koje moze proizvest zvucnica (kad npr naleti na prasinu ili jako ogrebanu plocu) nisu tolike kolike ovaj preamp moze progutat.A samo kanceliranje ripplea u sklopu koji trosi vrlo malo struje (pogotovo ako bi se u njemu koristile ECC83 ili slicne) je zapravo nepotribno. Generalno prastaro zlatno pravilo dobrog dizajna je to da za svaki uredjaj triba prema njegovim zahtivima napravit propisni ispravljac sa kojim ovakve stvari postaju nepotribne. Kod ovakvog sklopa i njegovih strujnih zahtiva se zahtivi za ispravljacem svode na nekoliko RC filterskih celija i to je to. Time se osim potpune necujnosti ripplea postize i to da su smetnje koje se iz mreze probiju kroz trafo i grec isto tako debelo potisnute. Dok naprotiv kod ovakvog pristupa koji podrazumiva slabo filtrirani ispravljac (inace ne bi ni bilo potribe za tim kanceliranjem) ostaje poprilicna mogucnost prodora raznih impulsnih i RF smetnji iz mreze u sam sklop.I ono ca mi se najmanje svidja u ciloj ovoj koncepciji je to da toliki broj cijevi za samu MM RIAA sekciju, pogotovo takvu sa samo jednostupanjskom ekvalizacijom, (4 po kanalu) znaci i itekako znacajno povecanje nivoa suma a niski nivo suma je jedan od najvaznijih zahtiva kod phono preampa.Ovu koncepciju ja u principu gledan ka neku vrstu pokazne vjezbe di se tilo pokazat koliko veliki signal moze to obradit a neke puno bitnije stvari su bile u drugom planu.Nije bas konstrukcija koji bin nekome preporucil jer zbog velikog broja cijevi (i pratecih komponenti) ka i zbog potribe za vrlo kvalitetnim ispravljacem za grijanje nije niti jednostavna niti jeftina a niti nudi optimum za phono preamp. I sa puno manjim brojem cijevi se moze vise postic. Sa drukcijim polaznim pristupom.... Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 7, 2011 Autor Share #7 Napisano Decembar 7, 2011 dobro ;)ajde da krenemo drugim putem :Dostalo RCA konektora, podnožja za lame, ispravljačica raznih, teflon žica i svega ostalog za još jedan amp oću reći phono preamp da ima da se :hammer:ostalo lampi 81,82,83, ima nešto malo 88 ima 6cg7 dva kmada :man_in_love:imaju dva trafoa gore navedenatreba mi kutija-to ću ja da pravim :moil:treba šema za dobar phono preamp :respect:slažem se da je u ovome dosta lampi ali ni to nije problem :hyper:ako ne ovo šta onda :frusty:konstruktivni predlozi dobro došli Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 7, 2011 Share #8 Napisano Decembar 7, 2011 Revox-e pogledaj na sajtu Vacum State od pokojnog Alena Wright-a semu za tvoj eventualno buduci Gramofonski predpojacavac , ima tu prikazano sema raznoraznih jako kvalitetnih sklopova , doduse jesu hibridni sa Fet-ovima na ulazu , odnosno u kaskadi sa lampama , ali to i nije neka mana nego cak i prednost kada je takav jednostavan i ujedno kvalitetan dizajn u pitanju , cenim da su to mnogo zgodniji uredjaji za DIY nego ovi Aikidovi . Pozdrav ! http://www.vacuumstate.com/index.tpl?rubrik=8〈=2&a=%25E2%252500%2505Ii%25FB%25CFt&b=734843.5736990331 Link to comment Podeli na ovim sajtovima More sharing options...

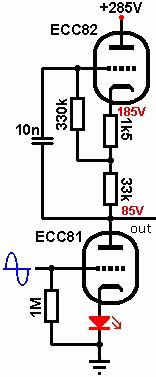

Sipi Napisano Decembar 7, 2011 Share #9 Napisano Decembar 7, 2011 ...ovo nije SRPP nego ono ca se popularno zove mu-follower.....Naravno da sama "gornja" trioda nije bog-zna-kakav CCS ali je prvi stepen Aikido preampa daleko od mu-follower-a.Mu-follower se moze napraviti tako sto ce izlaz biti uzet sa anode "donje" triode, ovako:sto je daleko od situacije koju imamo u Aikido preamp-u. Zato sam ovu konstrukciju nazvao grounded-cathode sa CCS-om, jer je to najpribliznije nacinu rada ovog stepena. Link to comment Podeli na ovim sajtovima More sharing options...
sstrsat Napisano Decembar 7, 2011 Share #10 Napisano Decembar 7, 2011 Da, tu vlada prilicna zbrka u terminologiji. Jedni pod nazivom mu follover proglasavaju kad je aranziran ovako kako si prikazal na postanoj sliki ali kad je izlaz uzet sa katode gornje triode dok je drugima mu follower bas to ca si prikazal na sliki, treci kad je ovako kako je u tom Aikido ampu i tako dalje. Neki to zovu i Aikido spoj a ti ga zoves tako kako si ga nazval. Manje vise nebitno sve dok se razumi kako taj sklop dela Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 7, 2011 Autor Share #11 Napisano Decembar 7, 2011 Revox-e pogledaj na sajtu Vacum State od pokojnog Alena Wright-a semu za tvoj eventualno buduci Gramofonski predpojacavac , ima tu prikazano sema raznoraznih jako kvalitetnih sklopova , doduse jesu hibridni sa Fet-ovima na ulazu , odnosno u kaskadi sa lampama , ali to i nije neka mana nego cak i prednost kada je takav jednostavan i ujedno kvalitetan dizajn u pitanju , cenim da su to mnogo zgodniji uredjaji za DIY nego ovi Aikidovi . Pozdrav ! http://www.vacuumsta...4843.5736990331gledaostrah me da bi izrada jednog od ovih preampa prvazišao planirane finansije Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 7, 2011 Share #12 Napisano Decembar 7, 2011 meni je to sve SRPP :rofl:Broski je maltene genije , sa neverovatnim smislom za koncepte .... ali Aikido sigurno nije na nivou njegovog znanjastvar je u tome da je verovatno smislio da mora napraviti sto originalniji pakung , te da se malo na tome zaradi .naravno da se bolje prodaje ono sto se dozivljava kao originalni pakung , nego nesto sto je mozda manje originalno , ali bolje optimizovano .Aikido mu na big Diya dodje kao eliksir sa divljeg zapada , dok proizvodjac istog ima znanja da napravi lek protiv side ... Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 7, 2011 Share #13 Napisano Decembar 7, 2011 gledaostrah me da bi izrada jednog od ovih preampa prvazišao planirane finansijeRevox-e ja zaista ne znam stvarno stanje tvoje finansijske likvidnosti ! , ali grubo gledajuci sta od elemenata tu treba za jedan takav Wright-ov DIY hibridni Phono Preamp cenim da to i nije neki posebno veliki finansijski izdatak ,Zelim samo da ti naglasim da na taj hibridni koncept sklopa takav kakav je ja licno ne vezujem striktno za ime pok, Alena kao nekadasnjeg dizajnera koji je imao i odredjen visok medjunarodni ugled , nego kao na relativno jednostavan hibridni elektronski sklop , koji u odnosu ulozenih novaca za njegovu DIY izradu i dobijenih zvucnih perfomansi moze potencijalno da bude zvucno Odlican ako ne i Superioran . Naravno da nisam Iskljuciv u svojim tvrdnjama i mislim da svakako postoje i drugi dizajni za DIY Tube Phono Pre. koji bi mogli da rade i zvuce Odlicno za opet relativno male ulozene pare . Ti Odlucujes ! Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 7, 2011 Autor Share #14 Napisano Decembar 7, 2011 Revox-e ja zaista ne znam stvarno stanje tvoje finansijske likvidnosti ! , ali grubo gledajuci sta od elemenata tu treba za jedan takav Wright-ov DIY hibridni Phono Preamp cenim da to i nije neki posebno veliki finansijski izdatak ,Zelim samo da ti naglasim da na taj hibridni koncept sklopa takav kakav je ja licno ne vezujem striktno za ime pok, Alena kao nekadasnjeg dizajnera koji je imao i odredjen visok medjunarodni ugled , nego kao na relativno jednostavan hibridni elektronski sklop , koji u odnosu ulozenih novaca za njegovu DIY izradu i dobijenih zvucnih perfomansi moze potencijalno da bude zvucno Odlican ako ne i Superioran .Naravno da nisam Iskljuciv u svojim tvrdnjama i mislim da svakako postoje i drugi dizajni za DIY Tube Phono Pre. koji bi mogli da rade i zvuce Odlicno za opet relativno male ulozene pare .Ti Odlucujes !mislio sam na cijenu lampi koje koristi i na step up trafoe koje sam vidio u nekim njegovim preampimanaravno da ne dovodim u pitanje njegov radbar sam ja poslednji koji bi o tome mogao da raspravljana kraju ja samo tražim provjerenu šemu od vas koju ste pravili phono preamp i koji slušate gram preko takvog preampaznači nešto provjereno od ljudi koji koriste prosječno dobar gramofon, ručku i glavu i koji znaju kako to što ima da se pravi zvučitačno je da sam ja krenuo sa šemom uređaja koji možda niko sa foruma nije imao prilike slušati, naravno ni ja, pa smo pošli u pogrešnom smjeruZnači ništa spektakularno sasvim je dovoljna i domaća pamet Link to comment Podeli na ovim sajtovima More sharing options...

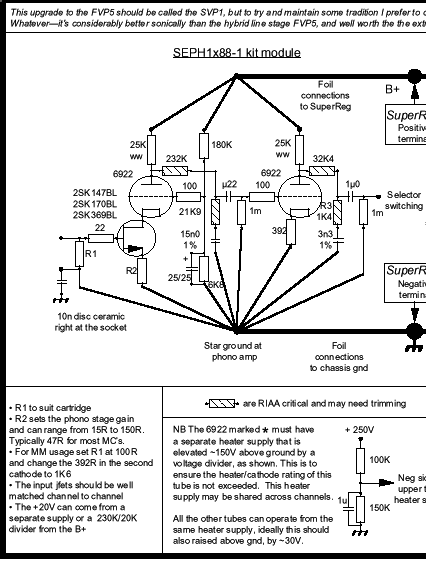

BANAT Napisano Decembar 7, 2011 Share #15 Napisano Decembar 7, 2011 Revox-e ja zaista ne znam na koju Wrightovu shemu ti mislis a da je ta koja ima te prilagodne trafoe ?ja sam mislio na ovu njegovu schemu koja te trafoe nema : Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 7, 2011 Autor Share #16 Napisano Decembar 7, 2011 Revox-e ja zaista ne znam na koju Wrightovu shemu ti mislis a da je ta koja ima te prilagodne trafoe ?ja sam mislio na ovu njegovu schemu koja te trafoe nema :Ok,okgledo sam neke fotke negovih gotovih uređaja a iaskreno gledao sam i ovu šemu ali nisam obratio pažnju da je drugi dio šeme line ampokovo ide samo jedna 88 po kanalu to mu dođe već zanimljivo Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 7, 2011 Share #17 Napisano Decembar 7, 2011 Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 7, 2011 Autor Share #18 Napisano Decembar 7, 2011 dobro de :whiteflag:vidim i šema napajanja ima tu bi se moglo ići sa lampama ili ne?valjalo bi da malo šakti noćom Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 7, 2011 Share #19 Napisano Decembar 7, 2011 Revox-e koliko god da taj Wright-ov sam hibridni Phono Pre. izgleda jednostavno ,( sto nacelno i jeste ) , ipak smatram da sam duzan da ti kazem i sledece :Dobro analiziraj pojedina resenja iz prateceg originalnog napajanja sklopa !, jer je kvalitet dizajna i izrade tog ispravljaca od Presudnog znacaja za dobar zvuk ! Jednostavno se radi o tome da je tu originalno dizajnirano napajanje namenjeno extremno Osetljivom sklopu koji radi sa ulaznim signalima iz Gramofonske zvucnice koji su reda nekoliko mV , tako da se tu greske u ispravljavacu odnosno `` ad hok ``kompromisna resenja Ne Tolerisu ! ,Pogotovu zato sto je taj Wright-ov Phono Pre. sklop sa moje prilozene scheme Nebalansiranog tipa ! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 8, 2011 Share #20 Napisano Decembar 8, 2011 ReVox , imas mail Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Decembar 8, 2011 Autor Share #21 Napisano Decembar 8, 2011 dobro detaman krene i oma čekić u glavuajmo de daljeda ostanemo kod ovog Wright-ovog preampajel mu dosta ovaj torus od 50VA - 16V i 240V da pogura sve to i drži pod kontrolom ? Link to comment Podeli na ovim sajtovima More sharing options...
grau. Napisano Decembar 9, 2011 Share #22 Napisano Decembar 9, 2011 dobro detaman krene i oma čekić u glavuajmo de daljeda ostanemo kod ovog Wright-ovog preampajel mu dosta ovaj torus od 50VA - 16V i 240V da pogura sve to i drži pod kontrolom ?ti biras preamp po tome koji torus imas u fijoci? Link to comment Podeli na ovim sajtovima More sharing options...
