55 odgovor(a) na ovu temu

[Zen Mod]

ko razume shvatice ; na netu ima puno slika i objasnjenja .

moj ortak Jacco - koji me i pocastio semom - izjavljuje da je to najbolje zvuceci amp od svih "klasicnih" pushpull mosfeta , koji je on imao prilike da cuje .
to znaci da je amp mnogo dobar , jer je on ne samo imao prilike svasta da cuje , nego je i posedovao gomiletinu ampova za kojima smo svi verovatno podobro slinili kao mladunci .

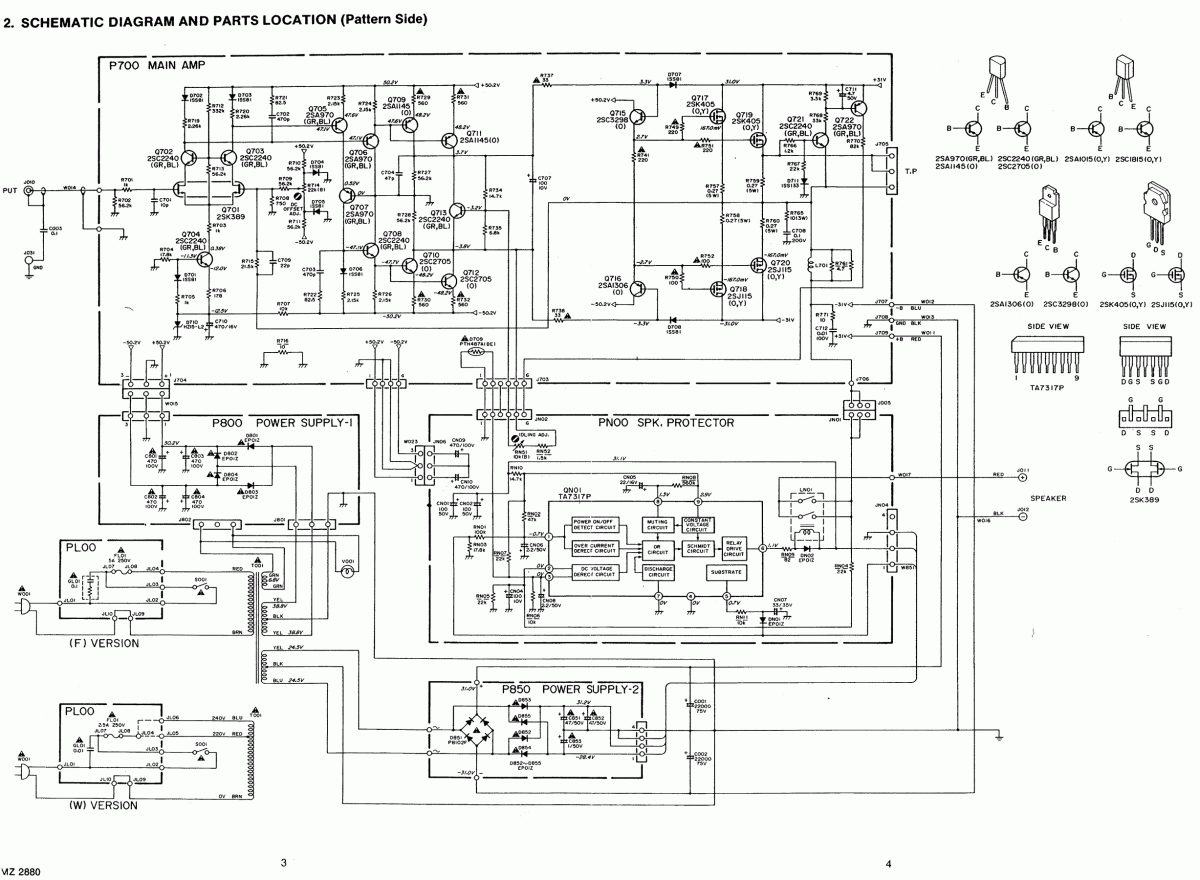

za pocetak sema , a uskoro se nadam dobiti i hard copy cele seme i ostatak literature , pa ce biti i sitnijih crevaca .

nista strasno - disipacija po kanalu ispod 80W
izlazni mogu biti ovi "moderni" 2SJ i 2SK (zamena za 135/50 , al' im uvek zaboravim cifru )

ja planiram upotrebiti 2 para 135/50 koje jos imam u pricuvi ......


edit:

stavljena kasnije nabavljena full sema

Priložena sličica(e)

•

[stonE_Cold]

Ми се договорисмо да остане тајна, или је то неки други појачавач?

А ?



стоН_Колд

[Zen Mod]

a otkud ja znam sta sam pricao ......

hehe

[stonE_Cold]

Zen Mod, za 20 October 2009 - 17:11, kaže:

a otkud ja znam sta sam pricao ......

hehe

Хехе , али зато Ја знам шта сам слушао-читао!!!


И ти мени : Деда .

стоН_Колд

[scope]

hehe
too old for rock'n'roll ,too young to die..........

[Sipi]

Zen Mod, za 20 October 2009 - 16:54, kaže:

....za pocetak sema , a uskoro se nadam dobiti i hard copy cele seme i ostatak literature , pa ce biti i sitnijih crevaca .

nista strasno - disipacija po kanalu ispod 80W
izlazni mogu biti ovi "moderni" 2SJ i 2SK (zamena za 135/50 , al' im uvek zaboravim cifru )

ja planiram upotrebiti 2 para 135/50 koje jos imam u pricuvi ......

Zene, ovo izgleda izvanredno, u sustini D.Self "blameless" sema, ali inteligentno obradjena - Q706,709 i 711 su genijalan VAS (impedansno izolovan i spreda i otpozadi, sa cvrstom radnom tackom, simetrizovan i linearizovan a bez napornih strujnih ogledala i neveste kompenzacije).
Jedino bih LTP malo menj'o - veca struja kroz JFET-ove (1.4mA je bas mrsavo, bar 4-5mA); dinamicka impedansa kaskada je previsoka, a ima i onaj Nelsonov stos sa referenciranjem baza kaskada na masu a ne na Source-ove LTP-a.

Gledo sam datasheet za ove k405/j115 - nisu to iste zivotinje kao k135/j50.
405/115 imaju duplo vecu transkonduktansu, linearniju prenosnu karakteristiku i zero tempco tek na oko 4A (otud pravi Vbe multiplier - Q713).
Plasim se da sa k135/j50 to nece biti to - al' nece biti lose sigurno

[Zen Mod]

i ja sam gledao bas LTP - tu dolazi u obzir bar BL varijanta , koja mora da ima bar 5mA po grani ; mislim da OLG nece pretstavljati problem kako god okrenes - i promenom drain otpora u LTP i duplo manjom xconduktansom izlaznih ;
to oko kaskode se - recimo - takodje podrazumeva
treba videti sta sa CCS-om LTP-a . ali mislim da cak ni zenerica (12V valjda ) nije kriticna , jer sm LTP ima dobar CMRR , pa uneseni sum od zenerice nije kritican .

malkice me ponela navika da razmisljma da se izbaci pokoji stage ...... ali kad sam se malo bolje zagledao ..... nema sta da se izbacuje

[Sipi]

Zen Mod, za 20 October 2009 - 20:04, kaže:

...treba videti sta sa CCS-om LTP-a . ali mislim da cak ni zenerica (12V valjda ) nije kriticna , jer sm LTP ima dobar CMRR , pa uneseni sum od zenerice nije kritican .

malkice me ponela navika da razmisljma da se izbaci pokoji stage ...... ali kad sam se malo bolje zagledao ..... nema sta da se izbacuje

Ne fali puno tom CCS-u, dodatno bi ga linearizovao JFET CCS umesto R704 i crvena LED umesto D701 i R705, a R706 smanjiti na 100R i imamo 10mA kroz Q704 - po pet kroz JFET-ove u LTP i proporcionalno smanjiti pad napona na Drain load-u sto ne bi imalo nekog uticaja na OLG jer Source-ovi ionako nisu degenerisani a J389/k170 (ili jos bolje BF862 ) imaju dovoljno veliku transkonduktansu.
12V zenerka je tu samo zbog smanjenja disipacije kroz Q704 (-12V umesto -50V) al' to moze da resi veci i jaci R703.
Na kraju, nek i ostane ta zenerka, samo povecati struju kroz nju na jedno 5-6mA (smanjitiR707) i nema da susti ic.

Ostaje samo k405/j115 - k135/j50 definitivno drugacije svira

[Zen Mod]

Sipi, za 20 October 2009 - 20:33, kaže:

Ne fali puno tom CCS-u, dodatno bi ga linearizovao JFET CCS umesto R704 i crvena LED umesto D701 i R705, a R706 smanjiti na 100R i imamo 10mA kroz Q704 - po pet kroz JFET-ove u LTP i proporcionalno smanjiti pad napona na Drain load-u sto ne bi imalo nekog uticaja na OLG jer Source-ovi ionako nisu degenerisani a J389/k170 (ili jos bolje BF862 ) imaju dovoljno veliku transkonduktansu.
12V zenerka je tu samo zbog smanjenja disipacije kroz Q704 (-12V umesto -50V) al' to moze da resi veci i jaci R703.
Na kraju, nek i ostane ta zenerka, samo povecati struju kroz nju na jedno 5-6mA (smanjitiR707) i nema da susti ic.

Ostaje samo k405/j115 - k135/j50 definitivno drugacije svira

zenericu sam pominjao samo u tom kontekstu da cak i ona nije kriticna ;
sve kako kazes - sto se tice CCS-a moze se baciti na -Ub , i onda samo umesto R703 drmnuti IRF mosfet kao kaskodu na CCS i Bog te vido ;

po pitanju 2SJ/2SK stamegabri , imam ova dva para i ocu da i' utucem negdi

[Sipi]

Zen Mod, za 20 October 2009 - 20:55, kaže:

...po pitanju 2SJ/2SK stamegabri , imam ova dva para i ocu da i' utucem negdi

Dva para ukupno ili dva para po kanalu - ako je ukupno, sve i da prepolovis Iq (imas 16 oma zvucnike, boli te uvo ), tanko je (mala trnskond., samo 2S). Doduse ja sam ih probao na F5 i malkice je to mekano, gnjecavo, ofarbano - k'o oni svetleci staklici za jelku sto ih ti volis

[Zen Mod]

Sipi, za 20 October 2009 - 21:21, kaže:

Dva para ukupno ili dva para po kanalu - ako je ukupno, sve i da prepolovis Iq (imas 16 oma zvucnike, boli te uvo ), tanko je (mala trnskond., samo 2S). Doduse ja sam ih probao na F5 i malkice je to mekano, gnjecavo, ofarbano - k'o oni svetleci staklici za jelku sto ih ti volis

dva para ukupno ......

al' mozda isprobam i polu SE - treba uskoro da mi stigne neparnih ( namenjenih Jumi , al' ko njega ) , pa igi ubacim viska samo u jednu polovinu .....



F5 je jedno .... a ovo je vrazji folover na izlazu .... sto tol'ko patis za xconductansom ?

mos' i ekser umesto mosfeta , ako napravis driver stage kako treba

[bregar]

K`d che pravimo ovo cudo.

[Zen Mod]

s'tra

[bregar]

Ok odoh da "palim" glodalicu i strug ,gle` kol`ki prekidac!

[Sipi]

Zen Mod, za 20 October 2009 - 21:30, kaže:

....treba uskoro da mi stigne neparnih ( namenjenih Jumi , al' ko njega )...

Nemoj djavo da te nosi , to je za SBC (Srpski Bogataski Cirklotron)

Zen Mod, za 20 October 2009 - 21:30, kaže:

F5 je jedno .... a ovo je vrazji folover na izlazu .... sto tol'ko patis za xconductansom ?

Patio bi i ti da imas 4 oma zvucnike, struje nikad dosta, a nju mo's da rastegnes onoliko kolika ti je transkond.

Zen Mod, za 20 October 2009 - 21:30, kaže:

mos' i ekser umesto mosfeta , ako napravis driver stage kako treba

Sasvim tako, al' da svira samo na slusalice

[stonE_Cold]

bregar, za 20 October 2009 - 21:37, kaže:

Gle` kol`ki prekidac!

Није то прекидач!


То је отвор лансирне цеви Торпеда.

Када неки од слушаоца почне да куди појачавач: следи казна    .

стоН_Колд

[Impuls]

Izgleda cete morati kupiti onog Luxmana sa lampom napred da ga rashodujete i uzmete izlazne fetove. Znam samo kad sam ga popravljao da nisam uspeo na to mesto ugurati nijedan drugi fet ada se ne menja ostatak kola

[Sipi]

Sram vas bilo, sprdate se a vidite da je to prekidac za hendikepirane

[Sipi]

Impuls, za 20 October 2009 - 22:00, kaže:

Izgleda cete morati kupiti onog Luxmana sa lampom napred da ga rashodujete i uzmete izlazne fetove. Znam samo kad sam ga popravljao da nisam uspeo na to mesto ugurati nijedan drugi fet ada se ne menja ostatak kola

Deder Impulse malo opsirnije o tom Laksmanu i tim fetovima, skroz sam neobavesten (pu, pu, daleko bilo, k'o da su mi uveli cetvorozilni kabal)

[Impuls]

Ja odem da rendam 3,5 tona jabuke za rakiju a vi za to vreme pokrenuli dve teme za nova pojacala. jos vam fali samo Pioneer M7 i onda mozemo da biramo ko sta hoce
