Projekat HIRAGA :))

- - - - -
Započeto od Shoba, Oct 18 2011 17:16

  • Please log in to reply
18 odgovor(a) na ovu temu

#1
Shoba
Odgovor 18 October 2011 - 17:16

Shoba

    Početnik

  • Član
  • Pip____Pip____
  • 107 Poruke
  • Gender:Male
  • Location:Banovo Brdo Beograd
  •
    Serbia
Pocinjem da pravim hiragu 20w pa bih sa vama da podelim proces, zadovoljstvo i muke pravljenja iste.
Nije mnogo proslo a vec sam naisao na par problema
Trebaju mi 2sa872a i 2sc1775a i 68pF 150pF ali da ne budu keramicki, obisao sam ceo BG ali nisam nasao, da li mi neko moze pomoci?

Za izlazne mislim da stavim 2sa1941/2sc5198 a za drajv 2sa1358/2sc3421 umesto originalnih 2sa872a i 2sc1775a a ulazni 2sa872a i 2sc1775a Misljenja?

Dva torusa po 500 i svaki po 150000uF

Priloženi fajl(ovi)

  • Prilepi fajlove  Hiraga.pdf   37.91K   104 Broj preuzimanja

#2
stonE_Cold
Odgovor 18 October 2011 - 17:24

stonE_Cold

    stonE_Cold

  • Banovan
  • Pip____Pip____Pip____Pip____Pip____Pip____
  • 10466 Poruke
  • Gender:Male
  • Location:Најлепши део Београда
  •
    Serbia
То је превише по питању трансформатора, што по снази то по цени.

#3
sir Oliver
Odgovor 18 October 2011 - 17:43

sir Oliver

    siroma Branko

  • Član
  • Pip____Pip____Pip____Pip____Pip____Pip____
  • 3516 Poruke
  • Gender:Male
  • Location:Niš
  • Interests:I hate my interests.
  •
    Yugoslavia
Beše neka Hiraga na oglasima. Našeg drugara sa foruma , a mog zemljaka GlogovKolca. Na kraju je nudio mnogo ispod cene ugradjenih delova. Ako te interesuje da se ne mučiš s nabavkom, izradom, skutijavanjem, podešavanjem, ...Try & C & C.
Postavljena slika

#4
Shoba
Odgovor 18 October 2011 - 18:23

Shoba

    Početnik

  • Član
  • Pip____Pip____
  • 107 Poruke
  • Gender:Male
  • Location:Banovo Brdo Beograd
  •
    Serbia
Vece je uzivanje kad je sam napravis;)

#5
zocky
Odgovor 18 October 2011 - 19:02

zocky

    Početnik

  • Član
  • Pip____Pip____
  • 460 Poruke
  • Gender:Male
  • Location:Aleksinac
  • Interests:DIY
  •
    Serbia

Pogledaj porukuShoba, za 18 October 2011 - 18:23, kaže:

Vece je uzivanje kad je sam napravis;)

Odgovor kakav se očekuje na ovom forumu, samo napred! :thumbsup:

Ja sam koristio ONsemi tranzistore u pobudi i izlazu; MJE15032/033 odnosno MJL21193/194 a ulazni su bili BC547/557.
Za moje kriterijume baš je lepo svirala, naravno, tebi to ništa ne mora da znači jer nemamo čvrstu zajedničku referencu...
Taj primerak je bio za probu - na pločici koju je valjda Hiraga dizajnirao ili je to neko drugi sa net-a uradio po uzoru na original, svi elementi na pcb a izlazni tranzistori povezani provodnicima...
Finalni uređaj je trebao da bude u "lux" varijanti, sve na jednoj pločici uključujući i filterske kondove i DC zaštitu (mnogo volim tako skockane sprave...) međutim, uleteo je F5 a onda i A5 te je moja Hiraga ostala u prošlosti.

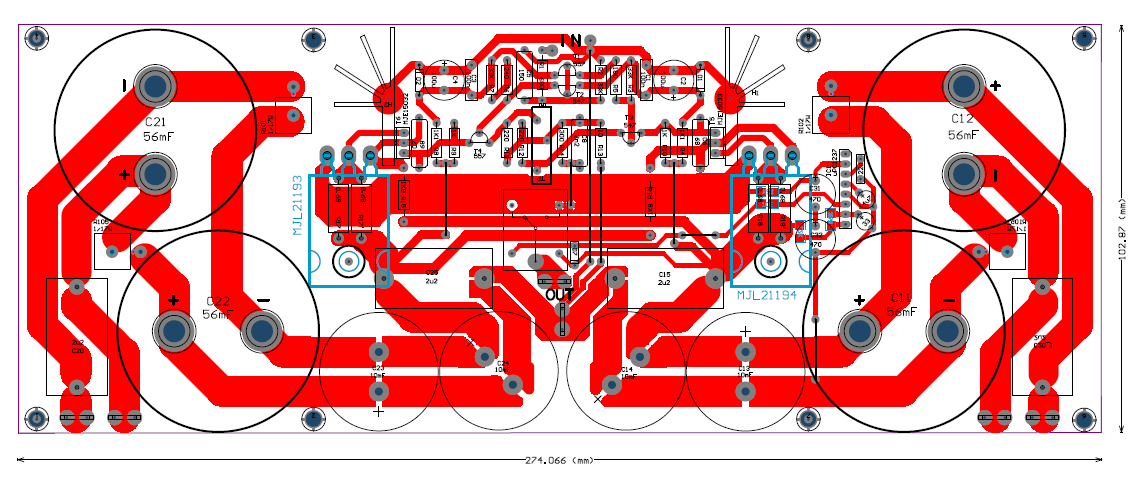

Evo slike te pločice na uvid, možda se i tebi dopadne tako nešto a baš bi mi bilo drago da je neko tako napravi...

Postavljena slika

Ovo je predviđeno za dual mono ili mono blokove, ispravljanje ide sa dva greca po kanalu...

#6
Shoba
Odgovor 18 October 2011 - 19:52

Shoba

    Početnik

  • Član
  • Pip____Pip____
  • 107 Poruke
  • Gender:Male
  • Location:Banovo Brdo Beograd
  •
    Serbia
Lepo uradjeno ali ja sam zamisljao nesto drugaciji dizajn da ne otkrivam mnogo ali bice i brusenog stakla i mermera. Nego da li ima neko 2sa872a i 2sc1775a ii 68pF 150pF?

#7
ebe
Odgovor 18 October 2011 - 20:31

ebe

    Početnik

  • Član
  • Pip____Pip____
  • 97 Poruke
  • Gender:Male
  • Location:Zrenjanin
  •
    Serbia
Ha, tu semu sam ja crtao. :wink2: 872 i 1775 imas u MG elektroniku, za kondove i izlazne tranzistore preporucujem digikey, farnell ili slicno. Za hiragu od 20W po proracunu treba trafo od 170W po kanalu. Ja sam radio dual mono varijantu sa dva trafoa od 300VA i po 132000uF po kanalu.

#8
ebe
Odgovor 18 October 2011 - 20:35

ebe

    Početnik

  • Član
  • Pip____Pip____
  • 97 Poruke
  • Gender:Male
  • Location:Zrenjanin
  •
    Serbia
Ovo je odlican tekst o napajanju audio pojacala:

http://www.tnt-audio...ca/ssps1_e.html
http://www.tnt-audio...ca/ssps2_e.html
http://www.tnt-audio...ca/ssps3_e.html

#9
Nesic
Odgovor 18 October 2011 - 20:42

Nesic

    Boban

  • Član
  • Pip____Pip____Pip____
  • 865 Poruke
  • Gender:Male
  • Location:Jagodina - Ćuprija, dakle Gilje
  •
    Serbia
Odlične tekstove o napajanju audio pojačavača, pitanje trafoa i filterskih kondova, imaš na audiofil.net forumu (u delu samogradnje) kao i na http://www.diyaudio.com.hr. Search u ruke i nađeš sve što te ikad zanimalo.
.-..-.
`·.·´
●/
/▌
/ \

#10
Shoba
Odgovor 29 October 2011 - 16:08

Shoba

    Početnik

  • Član
  • Pip____Pip____
  • 107 Poruke
  • Gender:Male
  • Location:Banovo Brdo Beograd
  •
    Serbia
Dali ima neko uparene tranzistore ili neke njihove zamene bas sam zaglibio na ovom problemu POMOC.
2sa872a/2sc1775a trebaju mi za ulaz
2sc3421/2sa1358 za drive

Priloženi fajl(ovi)


#11
stonE_Cold
Odgovor 29 October 2011 - 19:04

stonE_Cold

    stonE_Cold

  • Banovan
  • Pip____Pip____Pip____Pip____Pip____Pip____
  • 10466 Poruke
  • Gender:Male
  • Location:Најлепши део Београда
  •
    Serbia
A што не пробаш БЦ 546/556њих има а и нису скупи, идеално за упаривање.

Ја сам те стављао.

#12
Vladan Savic
Odgovor 05 December 2011 - 11:30

Vladan Savic

    Početnik

  • Član
  • Pip____Pip____
  • 64 Poruke
  • Gender:Male
  • Location:Beograd,bezanijska kosa
  • Interests:Audio, Snooker, etc.
  •
    Serbia

Pogledaj porukustonE_Cold, za 29 October 2011 - 19:04, kaže:

A што не пробаш БЦ 546/556њих има а и нису скупи, идеално за упаривање.

Ја сам те стављао.
a mozes i da uparis vise komada izlaznih tr , pa da i nama prodas da pravimo po jednu-kakva je to audiofilska DIY kuca bez Hirage u njoj?

#13
stonE_Cold
Odgovor 05 December 2011 - 11:34

stonE_Cold

    stonE_Cold

  • Banovan
  • Pip____Pip____Pip____Pip____Pip____Pip____
  • 10466 Poruke
  • Gender:Male
  • Location:Најлепши део Београда
  •
    Serbia

Pogledaj porukuVladan Savic, za 05 December 2011 - 11:30, kaže:

kakva je to audiofilska DIY kuca bez Hirage u njoj?

Изузетна!

#14
Nino
Odgovor 05 December 2011 - 12:06

Nino

    Početnik

  • Član
  • Pip____Pip____
  • 34 Poruke
  • Gender:Male
  • Location:Pančevo
  •
    Serbia

Pogledaj porukustonE_Cold, za 05 December 2011 - 11:34, kaže:

Изузетна!

Jel to čujem da neko proziva Hiragu ? :)

#15
stonE_Cold
Odgovor 05 December 2011 - 12:22

stonE_Cold

    stonE_Cold

  • Banovan
  • Pip____Pip____Pip____Pip____Pip____Pip____
  • 10466 Poruke
  • Gender:Male
  • Location:Најлепши део Београда
  •
    Serbia

Pogledaj porukuNino, za 05 December 2011 - 12:06, kaže:

Jel to čujem da neko proziva Hiragu ? :)

Не. кућу :tease:

#16
ಠ_ಠ
Odgovor 05 December 2011 - 18:50

ಠ_ಠ

    ♫ Homo neanderthalensis, old friend of Otzi's ♫

  • Moderator
  • 3602 Poruke
  • Gender:Male
  • Location:Exodus hair<<Чубура
  • Interests:Not interested
  •
    .
Eto, jedan cenjeni član Forum-a me je, danas, popodne, zatekao baš kako sam uključio i slušam „svoju“ Hiraga-u... ;)
Prijatno se ispričasmo (mislim, meni je bilo prijatno) i poslušasmo, malo, cijenjenu gospođ{u,icu}... Uprkos EPS-u koji mi je, uprkos APC-u, uspeo srušiti mašinu... ;)
No use permitting some prophet of doom to wipe every smile away. Come hear the music play.

#17
Vladan Savic
Odgovor 05 December 2011 - 19:11

Vladan Savic

    Početnik

  • Član
  • Pip____Pip____
  • 64 Poruke
  • Gender:Male
  • Location:Beograd,bezanijska kosa
  • Interests:Audio, Snooker, etc.
  •
    Serbia

Pogledaj porukuZivorad, za 05 December 2011 - 18:50, kaže:

Eto, jedan cenjeni član Forum-a me je, danas, popodne, zatekao baš kako sam uključio i slušam „svoju“ Hiraga-u... ;)
Prijatno se ispričasmo (mislim, meni je bilo prijatno) i poslušasmo, malo, cijenjenu gospođ{u,icu}... Uprkos EPS-u koji mi je, uprkos APC-u, uspeo srušiti mašinu... ;)
pa eto,kazem ja da nema kuce audiofilske bez gospodjice...

#18
zeljkor
Odgovor 05 December 2011 - 20:28

zeljkor

    Početnik

  • Član
  • Pip____Pip____
  • 401 Poruke
  • Gender:Male
  • Location:Beograd, Rakovica
  •
    Serbia
Ja sam probao i originale i BC i lepsi zvuk mi ima original. Ipak to je cisto subjektivna ocena.

Zeljko

Pogledaj porukuVladan Savic, za 05 December 2011 - 11:30, kaže:

a mozes i da uparis vise komada izlaznih tr , pa da i nama prodas da pravimo po jednu-kakva je to audiofilska DIY kuca bez Hirage u njoj?

Ignota nulla curatio morbi.

#19
dvv
Odgovor 05 December 2011 - 22:43

dvv

    Početnik

  • Član
  • Pip____Pip____
  • 399 Poruke
  • Gender:Male
  • Location:Beograd
  • Interests:Audio, cars, cooking
  •
    Serbia

Pogledaj porukuebe, za 18 October 2011 - 20:35, kaže:

Ovo je odlican tekst o napajanju audio pojacala:

http://www.tnt-audio...ca/ssps1_e.html
http://www.tnt-audio...ca/ssps2_e.html
http://www.tnt-audio...ca/ssps3_e.html

Hvala.
