Da li znate koji program moze da radi copy-pate gerbera?

Imam gerber za pcb za jedan kanal i trebalo bi da napravim pcb sa dva kanala. Najjednostavnije bi bilo, ako je izvodljivo, da otvorim gerber i uradim samo copy paste.

[Glogov_Kolac]

Moze da se uradi u Orcadovom-gerber tool alatu, malo pre sam to bas probao da uradim !!!

[zocky]

Jel pitanje ima neke veze sa gerberom koji sam ti poslao?

Ako je taj fajl u pitanju, mogu pcb da dupliram i ponovo generišem gerber...

[scope]

zocky, za 07 October 2009 - 15:32, kaže:

Jel pitanje ima neke veze sa gerberom koji sam ti poslao?

Ako je taj fajl u pitanju, mogu pcb da dupliram i ponovo generišem gerber...

Zocky, nije. Za tvoj imam original pa mogu da u njemu uradim sve sto mi treba. Za ovaj imam samo gerber [uniamp kt88] i treba da uradim jednu plocicu sa dva kanala.

[scope]

Glogov_Kolac, za 07 October 2009 - 15:29, kaže:

Moze da se uradi u Orcadovom-gerber tool alatu, malo pre sam to bas probao da uradim !!!

Hvala

[andrics]

A sto je to toliki problem ?
Iz protela importuj gerber file i mozes da ga kopiras , umnozavas i radis sta hoces .
Ako bas neces da instaliras protel ( DXP je oko 1.6 gb) Nadji CAM350 verzija 9 i vise.
CAM350 je specijalizovan za rad sa gerberima .

[scope]

Jedini problem je sto nisam znao da moze. Imam instaliran i protel (DXP) i CAM350. Probat cu.
Hvala za savjet.

[scope]

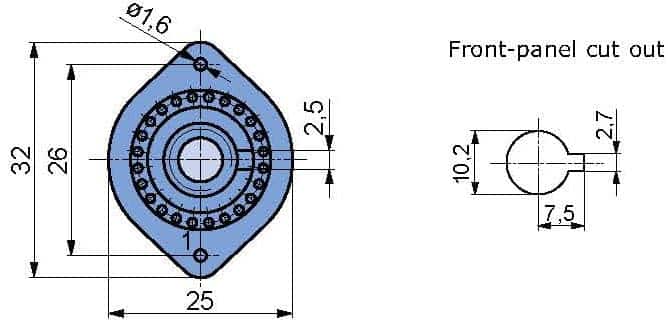

Da li mi neko od iskusnih moze da objasni kako da u protelu u sredini plocice napravim otvor za Elmu. Otvor je dat na slici. Trebalo bi da gerber to prepozna kao otvor.

Priložena sličica(e)

•

[viktor1986]

scope, za 28 October 2009 - 06:12, kaže:

Da li mi neko od iskusnih moze da objasni kako da u protelu u sredini plocice napravim otvor za Elmu. Otvor je dat na slici. Trebalo bi da gerber to prepozna kao otvor.

I mene to strasno zanima!

[scope]

Pa dobro bre zar ti nisi iskusan u protelu? Ajde ja, ali ti!?

[Zen Mod]

valda ce se zocky javiti - on radi u protelu svoje pcb

ako ne vidi thread - smarajte ga na PP da ovde odgovori

[zocky]

Vido sam temu ali nemam odgovor pa se nisam uključio.


Nisam imao potrebu da se bavim fajlovima za mašiniranje pcb-a, pazilo se jedino da nema previše različitih prečnika za bušenje rupica. Obično sam slao originalni pcb fajl onom ko će praviti pločicu i tu se završavala priča.



Pozabaviću se malo tom problematikom.

[viktor1986]

zocky, za 28 October 2009 - 17:41, kaže:

Vido sam temu ali nemam odgovor pa se nisam uključio.


Nisam imao potrebu da se bavim fajlovima za mašiniranje pcb-a, pazilo se jedino da nema previše različitih prečnika za bušenje rupica. Obično sam slao originalni pcb fajl onom ko će praviti pločicu i tu se završavala priča.



Pozabaviću se malo tom problematikom.

Ono sto bi moglo da se uradi kod ovog otvora je da se stavi jedna rupa od 10mm(pitanje je da li oni rade sa tako velikim burgijama!!!) ili koliko vec god treba i to je lako ali je problem onaj kvadrat...

[Walter]

viktor, za 28 October 2009 - 21:28, kaže:

Ono sto bi moglo da se uradi kod ovog otvora je da se stavi jedna rupa od 10mm(pitanje je da li oni rade sa tako velikim burgijama!!!) ili koliko vec god treba i to je lako ali je problem onaj kvadrat...

Ni kvadrat ne bi trebao da bude problem. Sa malom burgijom (npr. 1mm) izbušiš u rupice ćoškovima kvadrata, a zatim još par rupica po stranicama kvadrata. Onda to odlomiš i popraviš turpijom (npr. onom za nokte). Ne zaboravi da posle lepo opereš turpiju i vratiš tako da žena/devojka/ljubavnica... ne primeti, inače

Hajde sad par laičkih pitanja:
- šta je potrebno prepraviti na datom pojačavaču pa da bude stereo, umesto monoblokovi?
- ako dobro shvatam ulazna osetljivost ovog pojačavača je dovoljno mala da ne traži predpojačavač. Dovoljno je dodati stereo pot ispred i to je to? Šta određuje ulaznu osetljivost i kolika je granica, kad je potreban predpojačavač?

[viktor1986]

Scope hoce da mu profi firma pravi plocice i da se to odmah secne gde treba,u tome je fora walter-e.

[andrics]

Vrlo prosto.
To sto hocete da se reze nacrtajte u keepout layeru i to nece bidi sastavni deo plocice .

[viktor1986]

Toooo!

Puno hvala.

Meni ovaj 3Dview ne prikazuje tu "rupu" iako sam odradio sa keep out layer-om.

[viktor1986]

Jos nesto, sto se ovog keep out layer-a tice, moze li samo okvir da se nacrta sa tim keep out layer-om ili mora cela povrsina koja se reze da bude keep out layer? Ja sam nacrtao samo okvir...

Jos nesto, kako treba oznaciti okvir same plocice, da li to treba da se radi sa mechanical layer-om ili moze bottom layer da se stavi.

[zocky]

Zvuči logično ovo za keepout layer ali nešto mislim da neće biti.


1.) Postoji opcija "keepout" u Place gde se bira linija ili krug za crtanje u određenom layeru, to bi moglo biti ili:

2.) Mechanical1 layer. Gledao sam PCB Templates, sve "kartice" koje imaju neka odsecanja su po obodima crtane sa Mechanical1.

Potražiću još neke informacije o tome da ne bude nagađanja.

[zocky]

viktor, za 29 October 2009 - 21:39, kaže:

Jos nesto, kako treba oznaciti okvir same plocice, da li to treba da se radi sa mechanical layer-om ili moze  bottom layer da se stavi.

Za mašinsku obradu još ne znam kako treba. Ako želiš samo da obeležiš ivice za ručno sečenje, ja to obično radim u multilayeru po uglovima pcb-a.

Keepout layer služi za definisanje površine na kojoj treba da radi auto ruter. Sve komponente i vodovi će se naći unutar tog okvira.
