61 odgovor(a) na ovu temu

[dunavko]

Naletim na buvljaku na Siemensov HALBLEITER iz 1963 i tu aplikacija za pojacavac u A klasi sa AD149 i sa svim podacima za trafo.nisam mogao da ga ne kupim i da ne postavim tu aplikaciju izmedju ostalog da se vidi da i mi koji preferiramo lampe tolerisemo sve one koji nisu istomisljenici.eto....

Priložena sličica(e)

•
•

[vasko]

ovde se elektronika granici sa arheologijom

[sax.hifi]

da li mi tolerisemo ili ne, to nije vazno. a vazno je sledece. koja
bi bila svrha takvog pojacivaca ? mislim da bi na ovo pitanje
najbolje odgovorio Sipi. najiskrenije i najmerodavnije.

[sax.hifi]

da je u pitanju samo arheologija, bilo bi dobro.

[machinori]

Pa svrha bi valjda bila da pojaca signal iz CD-a (DAC-a, gramofona, tjunera, itd...) i isporuci ga zvucnicima?

[guja011]

jok, svrha mu je da se tubadžije naslađuju. izgleda.

[stonE_Cold]

Ма сврха је да се предратни лагери очисте

[dunavko]

Otisli ste predaleko.Za ono vreme ovo pojacalo je bilo "sveti gral" poluprovodnickih pojacavaca,kako bih se meteforicki odrazio.A siguran sam da bi i danas ako ga neko napravi radilo bolje nego vecina ovih novih,naravno na manjim snagama sto se i vidi iz grafikona.Takva je bila tehnologija,Cevi u punom zamahu,tranzistori tek treba da se pokazu...I pokazali su se,germanijum pa silicijum su osvojili svet a cevi su p;olako otisle u istoriju.Izuzev nekih specihicnih oblasti elektronike i audio pojacavaca.......

[guja011]

kakvi predaleko. riplaj na 2 komentara , ništa više.
inače imam još starije simensove knjižice...

[stonE_Cold]

Мало сам се шалио али вредело би чути тај појчавач!

[sstrsat]

Objavljivanje takvih shema ima svrhu samo ka podsjetnik na povijest i na ono ca je nekad bilo. Neke druge svrhe tu naprosto nima i ne bi bilo dobro da se neki zakaci na objavljene podatke o trafima pa da to gre delat....... dobil bi gotovo siguro oscilator umisto pojacala.
Ovdi je povratna veza protegnuta preko dva trafa i shema je zapravo mogla delat samo zahvaljujuci izuzetno jadnim parametrima koristenih tranzistora. Vrlo virovatno bi stavljanje tranzistora i sa vrlo skromnom ft od npr 1MHz dovelo do oscilacija tako da tu mogu poc samo tranzistori ciji se ft mjeri u kHz-ima. Koliko ikome danas moze pojacalo tako skromnih mogucnosti bit interesantno........

[BANAT]

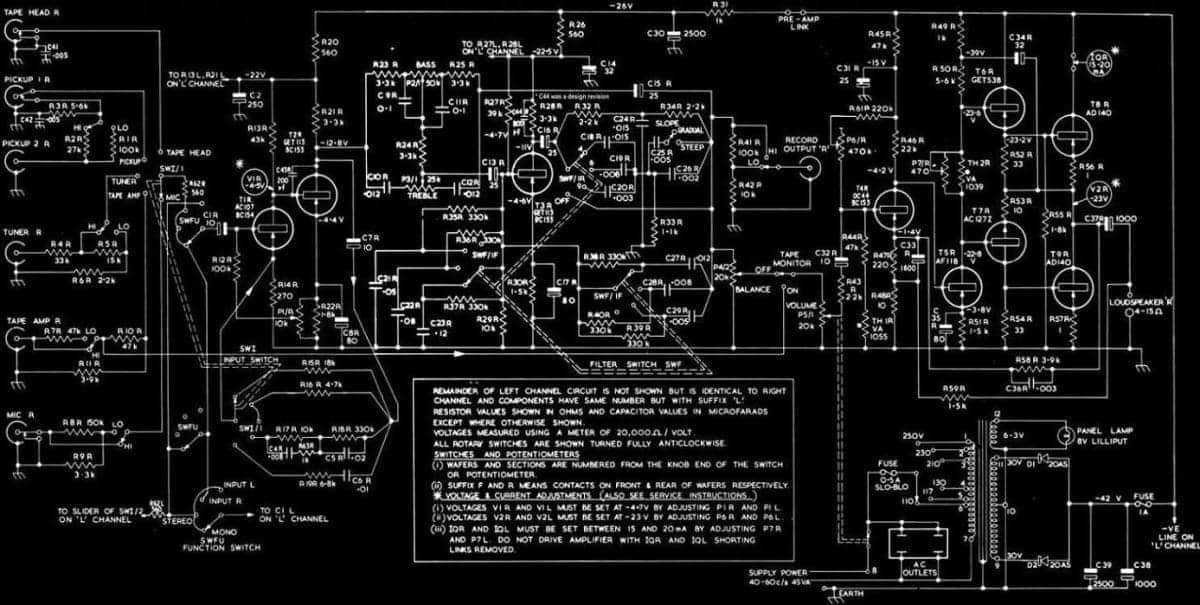

Samo za postovaoce Ge Tranzistorskih pojacala : Leak Stereo 30 ( 1963 )

Priložena sličica(e)

•

[ZZZ]

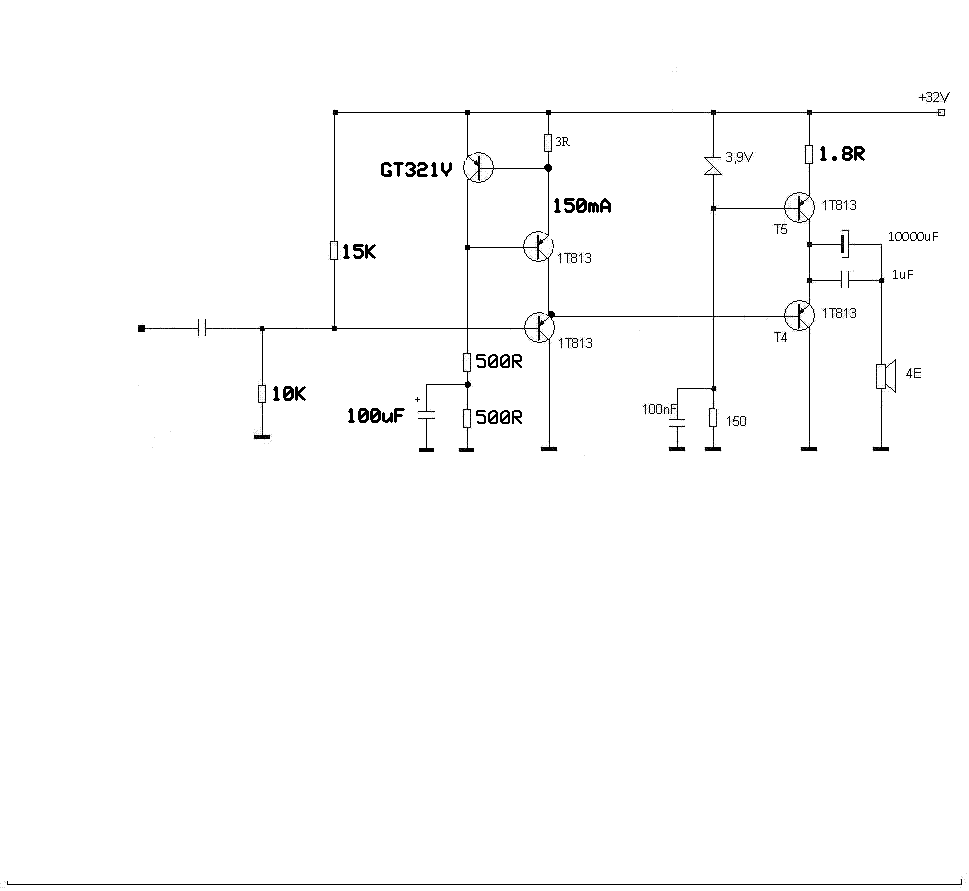

Odlicna su ta stara Ge pojacala,
I pored toga sto imaju merene elektricne karakteristike losije od ovih danas
mogu pruziti vlasniku mnogo uzivanja i zadovoljstva slusanja
Pod uslovom da su ispravna...
Nisu bas za potcenjivanje u tom smislu.
Medjutim tesko je naci rezervne delove
i one primerke kao ovi gore na shemama
koji su malo vece snage...
.

Priložena sličica(e)

•

[BANAT]

ZZZ

Secam se dobro zvuka tih obicno relativno manje snaznih Ge Pojacala od pre jedno 30 - 40 god , nije to sviralo lose !, naravno da je tehnicka evolucija ucinila svoje i da su takvi uredjaji sa takvim SS komponentama opravdano otisla u istoriju , zato i nema vise rezervnih delova , osim mozda jos malo po furdama nas DIY likova .

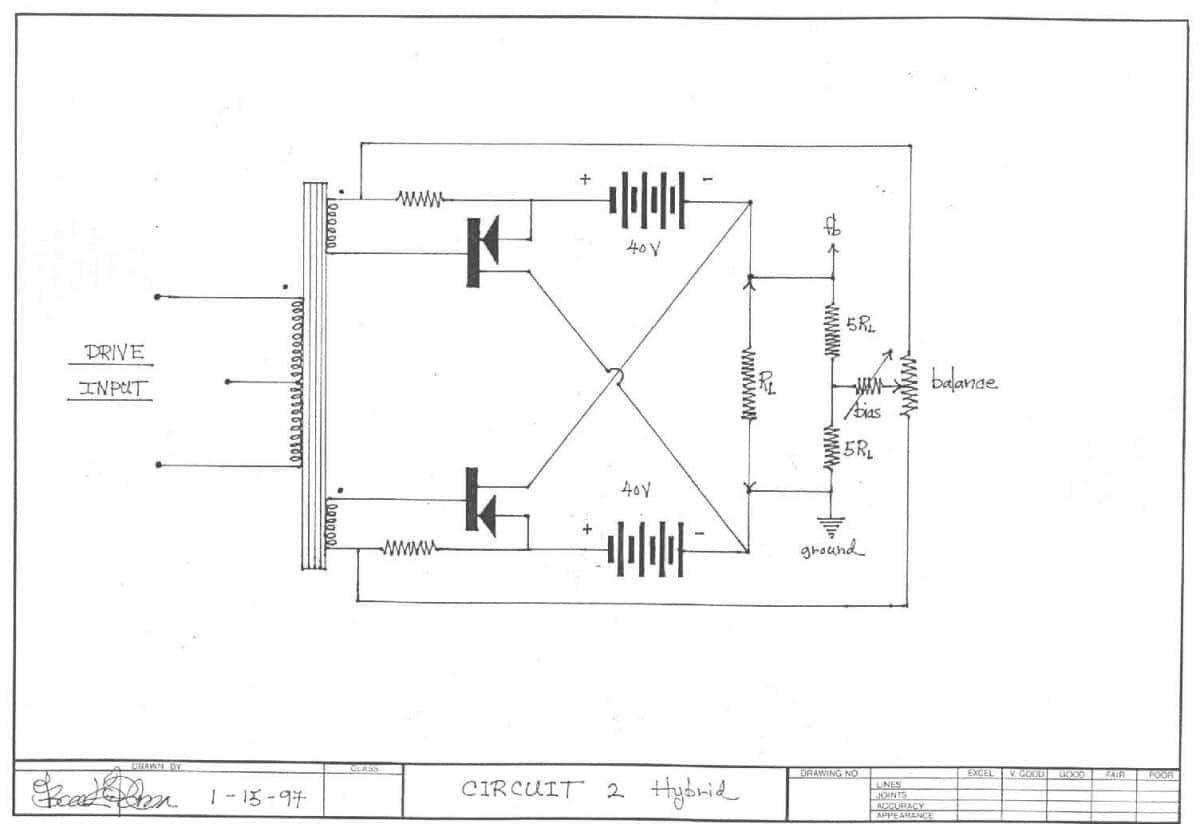

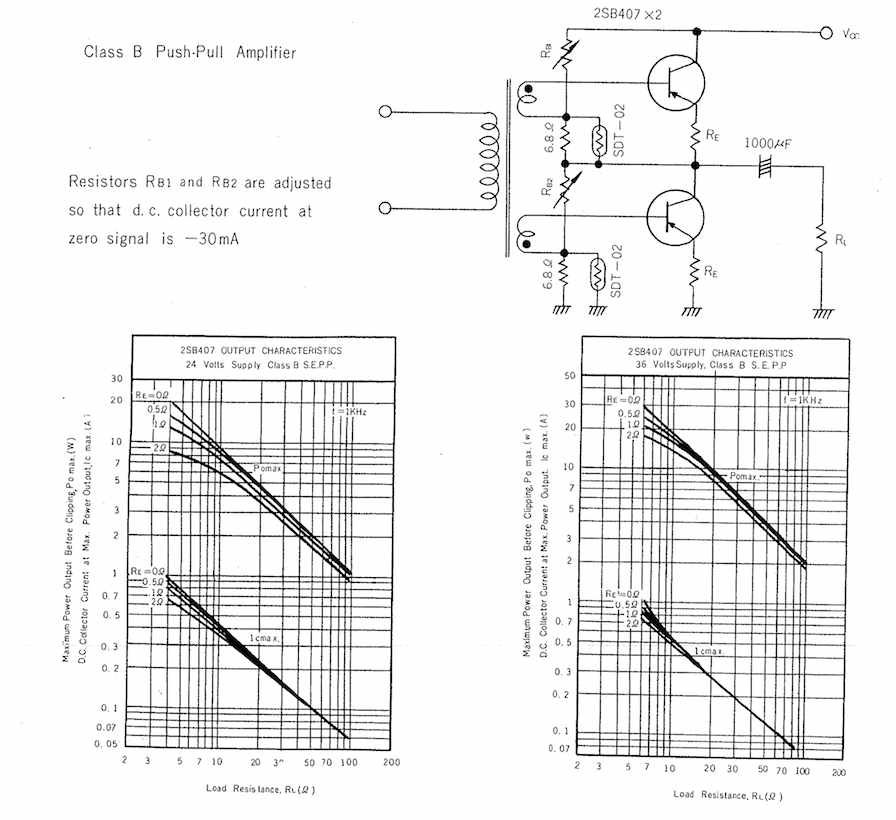

Nacelno mogu takvi snazniji Ge tranzistori da se upotrebe i u jos jednostavnijem mostnom spoju sa uspehom, ne mora to da bude bas uvek SEPP ili neki kvazikokomplementaran spoj obavezno , jedino ostaje problem i zahtev da se malo drugacije odradi njihova temperaturna i bias kompenzacija ,
da imam recimo onog Ge Leak-a od 2x15W ili neko slicno GE pojacalce Obavezno bih ga opteretio Iskljucivo sa 16 ohma zvucnikom , tako bi izlazni tranzistori bili mnogo manje optereceni i trajali bi mnogo duze .

Poz.

Priložena sličica(e)

•

[ZZZ]

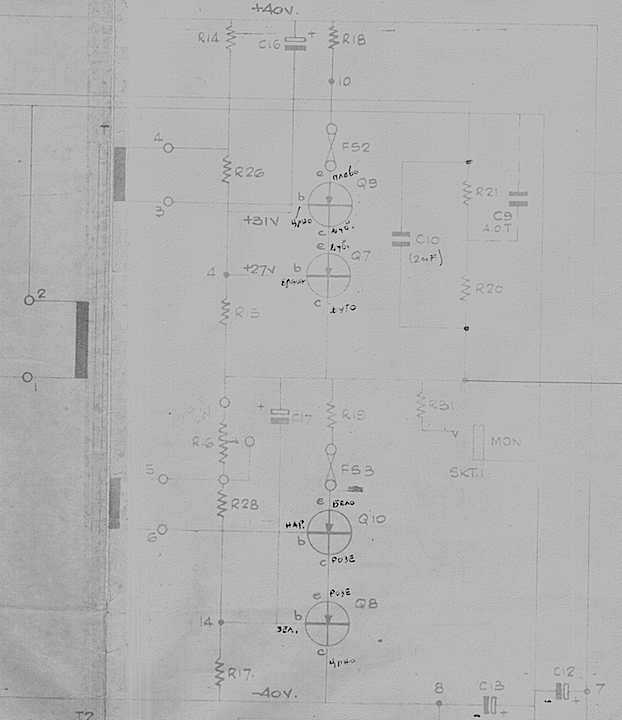

Ja imam par monoblokova Western electric veoma slicna shema kao ona koju sam poslao samo sa kaskodiranim tranzistorima (4 po kanalu
25Wna 16 oma.
Slusao sam na prvobitnim Lowther P6M i u de lux horni i u 40lit kompesionom kabinetu
bas mi se dopalo kako radi i cak jako dobro drzi 0 na izlazu...
Tako da se spremam to da repariram, to jest samo da prepakujem...
Sa originalnog lista se slabo vidi nisu mi bas dobro to skenirali
ali precrtacu...

Priložena sličica(e)

•

[stonE_Cold]

Били су они Western electric са инструментом на предњој плочи, јел су то ти?

[ZZZ]

Nisu ovi imaju samo gain trim, power i zv prekidace i osigurac i lampicu...

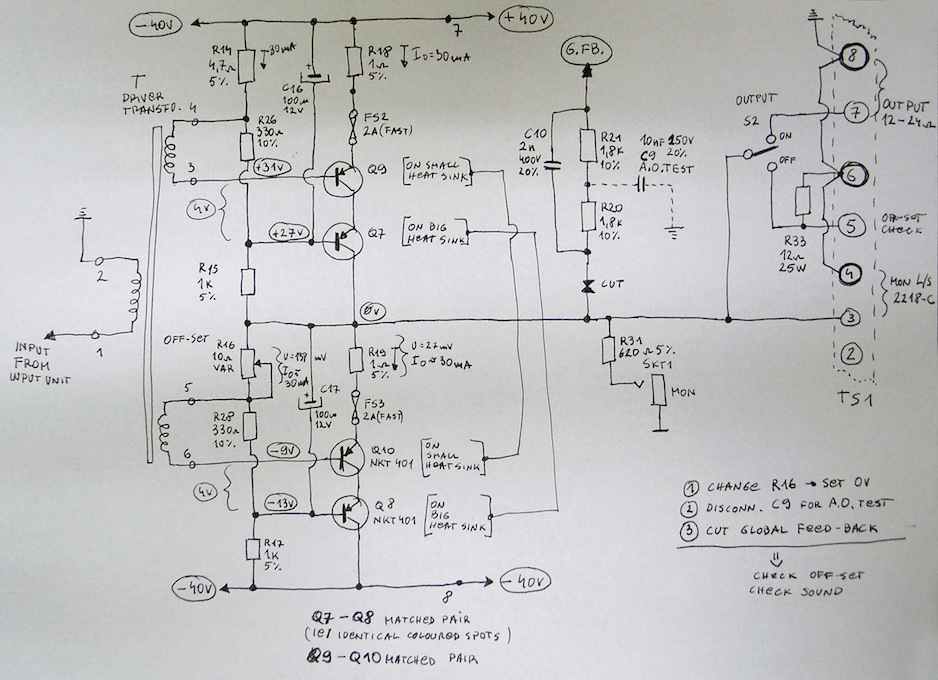

evo bolje vidljivog izlaznog stepena koji sam slusao, bez preampa samo pot iz izvora.
Mislim da dodam driver za ovaj interstage, a i provericu mu karakteristike bas me interesuje.

Priložena sličica(e)

•

[BANAT]

ZZZ

To je izuzetno redak i interesantan spoj u tvojim WE pojacalima ! dva SEPP-a u kaskadi koji formiraju jedan celokupni SEPP !

Malena 6c45p trioda bi tu zavsila posao oko primarne strane tog SET pobudnog trafoa ,a da li to moze sve naravno zavisi od impedanse primara tog driver trafuljka .

Inace tu nema sta puno da se radi kada ga budes detaljno `` pretresao `` , ubaciti nove sveze kvalitetne elektrolite , proveriti sve otpornike da nisu promenili vrednost , podesiti offset / bias ......

[ZZZ]

posto imam na trafou (BTW koji je jako veliki...)
i izvod za 6,3V ja sam i planirao da ubacim recimo sa udvostrucivacem napona jednu dvostruku triodu
kao driver za trafo. I ujedno mogu da izbacim lampicu on-off posto sam napravio rupicaste sasije...
Videcu jos ne bih da mnogo komplikujem, kao sto je WE uradio u ulaznom delu, haos.
Inace mislim da taj interstage nije previse komplikovan za izradu pa se cela koncepcija moze ponoviti i sa nekim Ge tranzisttorima koji su dostupni
ovde su neki Mullardovi od kojih ja imam samo 3 kom za rezervu.

[bata bane]

Kuj ce vam Germanijumski tranzistor...pa to je prevazidjeno jos u proslom veku..
