Elem, imam neki stari Sony tuner, iskoristio bih kutiju da ubacim Zen - relay selektor ulaza (napravljen - radi kako Bog zapovedio sa preklopnikom), kutija ima 5 tastera za izbor stanica na prednjoj ploči, iskoristio bih te soft touch tastere za selekciju ulaza.
Unutra ide i aktivna skretnica po Sipjevoj šemi sa Jfetovima (privodi se kraju).

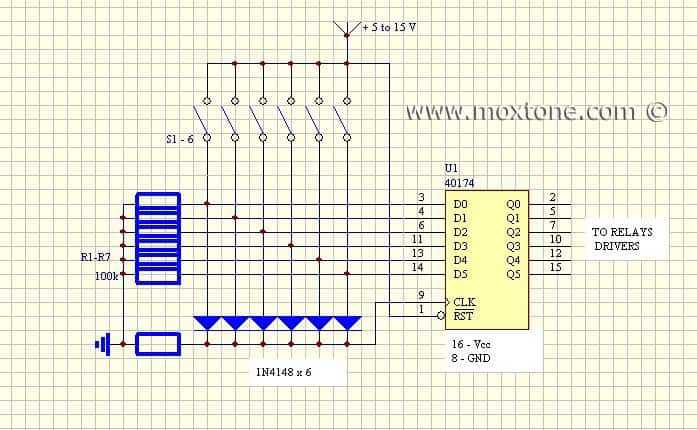

Tražeći po netu, naleteh na ovu jednostavnu šemicu, napravih je, ne radi kako treba - brlja.
Ima li neko ideju kako ovo doraditi, ili nešto slično?

http://www.prodigy-p...p?topic=39160.0

[stein]

Ja sam još nekada davno "patio" za ovakvim rešenjima, međutim, posle niza neuspešnih i poluuspešnih pokušaja, vratio sam se na klasičan mehanički preklopnik. Čak i za preklapanje napona za releje...

[Peca]

Ako imash neki PIC programator, imash ceo sazhvakan projekat koji sam okachio pre par meseci...

[stonE_Cold]

Подржавам. Што простије мање глава боли, ал' идеја није лоша.

[papa d.j.]

Peca, za 04 June 2011 - 18:29, kaže:

Ako imash neki PIC programator, imash ceo sazhvakan projekat koji sam okachio pre par meseci...

Video sam tvoj projekat, znam da ima dosta projekata sa mikrokontrolerima!
Pokušao sam da nadjem nešto jednostavnije, sa cmos kolima iz 4xxx serije, nažalost nemam programator, mada, ni to nije nepremostiva prepreka!
E sad, videću, ako se ne nadje neka jednostavna varijanta, možda uradim PIC varijantu.

[Peca]

Ako se odlucish, javi se... Uz minimalne prepravke mozhe da se izbaci mute taster i umesto njega ubaci IR receiver... Onda si potpuno resio preamp....

[papa d.j.]

Još da se ubaci kontrola motorizovanog pot-a, full rešenje!!!

[Peca]

I jos 2x16 displej, i onda lichi na moj preamp

[papa d.j.]

I još ako se zove Myth!....
Nećemo preterivati, nisam neki ljubitelj displeja i svetlucanja, kad nije neophodno! Jedna LED diodica, dosta!

[Peca]

Nisam ni ja, ali ako bih stavio diodu za svaki signal, dobio bi neko epilepticni napad A i treba kasnije da se ubaci i atenuator, pa ce trebati neki uvid u yo koliki je volume

[RumbaKing]

Ja sam pravio ovo i radi, mislim da jeftinije i jednostavnije ne moze.
Ne mogu da nadjem izvornu semu koja nije radila kako treba (pinovi su bili pomesani), evo vam ispravljena sema u circuit wizardu, na play mozete "probati" kako radi
Ako neces da ti se po ukljucenju automatski ukljuci prvi ulaz skini C1.
Ako neko napravi plocicu neka okaci ovde, mozda zatreba nekom.

Priloženi fajl(ovi)

•  PREKLOPNIK FINAL.rar   6.17K   80 Broj preuzimanja

[Sipi]

Rumba, slaba fajda od .CWZ fajla (slabo ko ima taj program, a tesko da ce ga neko samo zbog ovoga traziti po netu i instalirati) - ako vec hoces da objavis semu, postavi sliku (gif, jpg..)
Ako CWZ nema opciju izvoza seme u formatu slike, uradi Print Screen kada je sema prikazana na ekranu a zatim Paste u neki program za obradu slika, pa sacuvaj i postuj graficki file.

[stonE_Cold]

Претече ме Сипи! Стварно који је то програм за нас Дамије?

[papa d.j.]

Ja sam u medjuvremenu pokušao da se snadjem za CW, ne ide, radnje zatvorene!

[stein]

papa d.j., za 05 June 2011 - 09:55, kaže:

Ja sam u medjuvremenu pokušao da se snadjem za CW, ne ide, radnje zatvorene!

Ima koje rade i nedeljom, imaš PP

[RumbaKing]

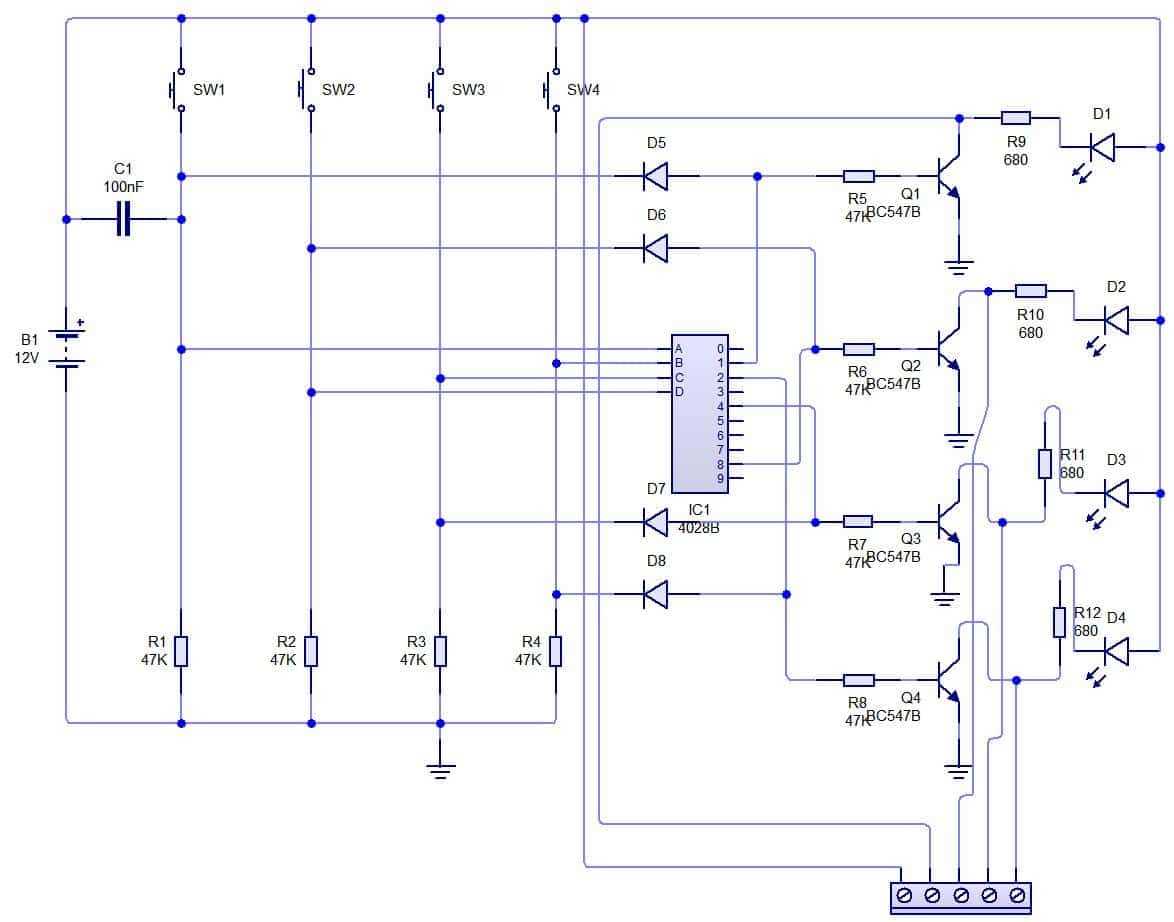

Evo i seme:

[papa d.j.]

Hvala na trudu, probaću ovo, 4028 imaju u Kelc-cu, još samo sa otvore radnju!

[RumbaKing]

Kako napreduju radovi?
Evo snimak kao radi, jos je na YT:


Okaci ovde stampu ako budes radio, ja sam izgubio onu koju sam radio a bila je i neispravna, tanke linije, ima tema na nekom drugom forumu ali ne mogu da se setim na kom.
Ova sema radi 100%

[papa d.j.]

U pravu si, sastavio sam je na protoboard-u - radi besprekorno.
Svakako ću podeliti svoja iskustva sa kolegama sa foruma - ovo obećava, nikakvih problema nisam imao.
Radim u isto vreme i aktivnu skretnicu, input selector, skootijavanje, kad malo odmaknem postaviću fotke!

[papa d.j.]

Da ne bude da samo pričam, a ništa ne readim....

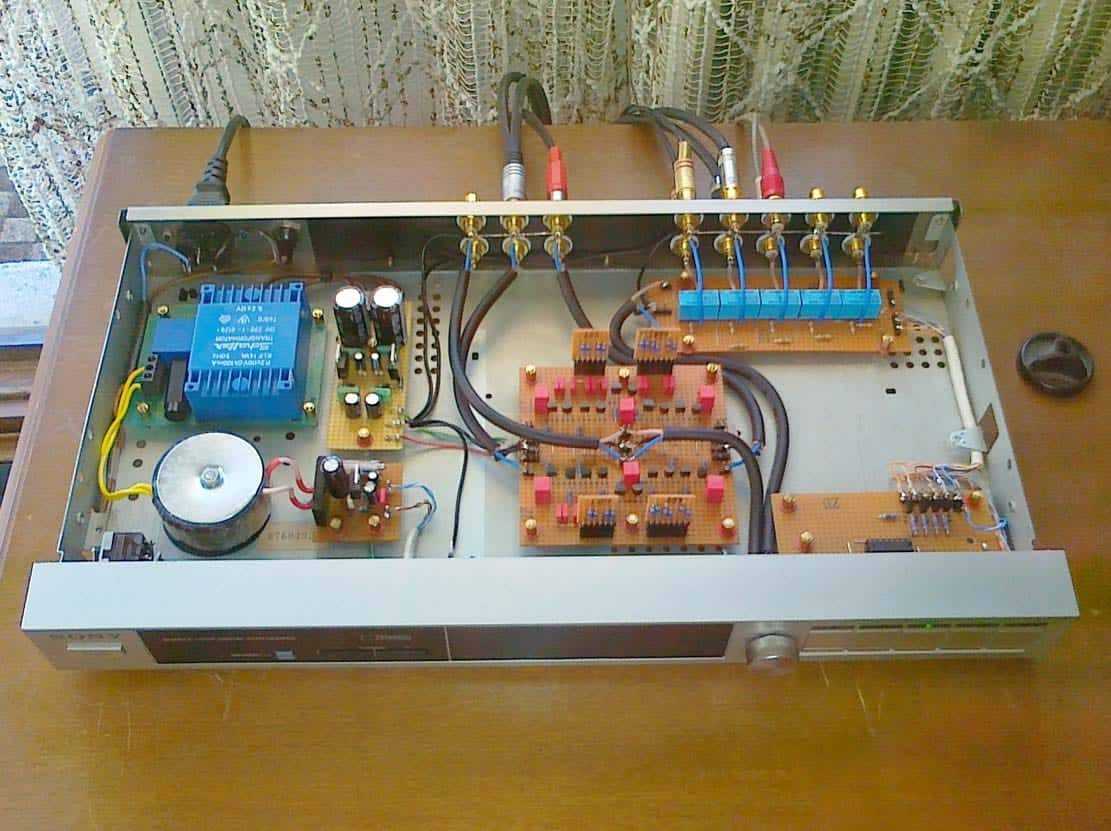

Završena je radna verzija naprave! Objedinjeno u kutiji: Input selector sa Takamisawa 5 Volt relejima, taster logika po šemi koju je postavio RumbaKing i aktivna skretnica po šemi koju je uradio Sipi.
Ova šema za taser kontrolu radi besprekorno, jedino sam BC546 zamenio sa malim darlingtonima BC517.
Aktivna skretnica je radjena sa 2SK170BL i BF245b kao Idss, svi fetovi su pre sklapanja birani po zahtevu da BF245 ima Idss za par mA manji od odgovarajućeg 2SK170.
Za sada su na ulazima i izlazima stavljene WIME od 3.3 uF, u finalnoj verziji neke će biti uklonjene.
Otporničke mreže u kolu skretnice su zamenljive, tako da se zamenom istih može menjati rezna frekvencija. To su 4 male pločice postavljene vertikalno.
Skretnica radi sjajno!
