Red je dosao na skretnicu, tu sam izgubio bas dosta vremena simulirajuci razne varijante. Na kraju sam se odlucio za skretnicu koja spusta SPL na jedva iznad 80db, ali zato ide dosta linearno do niskih frekvencija:
Nabavio sam sve elemente, kondenzatori su Mundorf Mcap, otpornici Visaton i Mundorf metal oxid 10W, kalemove sam rucno motao od 1.4 i 1.2 zice.
Sve to sam posle ponovo izmerio i uneo izmerene vrednosti u program
Sto se frekvencijske karapteristike tice, visokotonci namerno idu koji db jace pri kraju opsega. Na zalost, visatonov program nema TL kutije, pa je midbass u programu stavljen kao neki bassreflex sa slicnim osobinama.
Takodje nisam mogao tj imao faznu karakteristiku za Focal visokotonac kada sam unosio njegov SPL i impedansu u program, pa cu morati kada napravim skretnicu da obratim paznju na fazno kasnjenje drajvera, tj da li ce moci da budu na istom baffle-u ili cu morati neki da pomerim napred ili nazad za par cm.
Nisam dodavao kola za korigovanje impedanse, planiram da ga koristim na standardnom tranzistorskom pojacalu (imam Sony 530ES). Lampe ne.
Ako kasnije odlucim da pravim neki gainclone, da li ce on raditi ok sa ovakvom karakteristikom impedanse?
E sad ide najzanimljiviji deo: Transmission Line kutija. Od onog sto sam uspeo da nadjem, najozbiljniji su mi se cinili proracuni sa quarter-wave . com sajta, koristio sam njihovu excel tabelu da od parametara mojih Visaton AL130 midbasseva dobijem oblik tunela. Vazno: samo sam uneo parametre koje Visaton ima na svom sajtu za te drajvere, nisam nista merio sam niti sam uzimao u obzir skretnicu koja mozda utice na ove parametre. Da li je to ok pristup?
Dobio sam sledece vrednosti:
duzina tunela = 1.198 m
povrsina pocetka tunela = 0.0363 m^2
povrsina izlaza = 0.0036 m^2
Sve to je za S0/S1 = 0.1, odnosno deset puta manja povrsina izlaza, jer tako dobijem najmanju kutiju, a i covek koji je radio simulacije i proracune preporucuje takav ili priblizan odnos. Pozicija midbass drajvera treba da bude na 20% duzine tunela.
E sad dolazimo do zanimljivog dela: posto studiram programiranje, nije mi bilo problem da sednem dva dana i iskucam program koji ce sam da mi crta tunel, racuna suzenja, skretanje pod suzenjem itd. Svi proracuni su vrlo tacni. Izlaz je slika u png formatu, koja je u razmeri 1 pixel = 1 milimetar, pa je sve posle vrlo lako premeriti u nekom programu za crtanje. Na zalost, nemam nikakav interfejs za program pa ne bi bilo smisla da vam kacim to, jer sve vrednosti i oblik tunela kucam direktno u kod, pa kompajliram. Ako neko zna javu, mu mu poslati projekat, pa ce se vrlo lako snaci. Mozda se jednom nateram da napravim interfejs pa da mogu svi da koriste. Evo kako bitni delovi izgledaju (ulaz i oblik tunela):
ukupna_duzina = 1.198; double S0 = 0.0363; double S1 = 0.0036; double SIRINA = 0.18; debljina_daske = 18; pocetak_tunela = S0/SIRINA; kraj_tunela = S1/SIRINA; strana_suzavanja = DESNO; smer = DOLE;
pocetna_daska(); crtaj(245); skreni(DESNO); crtaj(18); skreni(DESNO); crtaj(333); skreni(DESNO); crtaj(196); skreni(DESNO); crtaj(75); skreni(LEVO); crtaj(18);
Evo sta program izbaci:
To je pogled na kutiju sa strane. Kod skretanja tunela potrebno bi bilo jos iscrtati cetvrtinu kruga (u stvari, elipse), tj da tunel stalno ima pravilan oblik odnosno konstantno suzavanje.
Evo kako to sve izgleda kada se posle malo doradi u nekom programu za crtanje, sada ce sve biti mnogo jasnije:
Jos jednom ponavljam, 1 pixel na slici je jedan milimetar u stvarnosti, tako da je sve vrlo lako premeriti. Ona rupa oko koje ide tunel je ostavljena za skretnicu. Visine drajvera su takve kakve su jer ce, kao sto sam rekao, zvucnici stajati na stolu, na 40-100 cm od mene. Midbass je na oko 20% duzine tunela. Moram jos da vidim da li cu neki morati da pomerim unazad ili unapred, zbog faze, sto bi mi delimicno izmenilo kutiju.
To bi bilo to. Nisam jos poceo da lemim skretnicu, niti sam narucivao daske za kutiju jos. Za sada imam samo zvucnike i elemente za skretnicu. Daske bih verovatno uzeo sperplocu 18mm (u programu moze da se stavi razlicita debljina materijala) i posle je ofarbao u bordo ili teget i izlakirao.
Ima li neko neku kritiku, predlog, sugestiju, pre nego sto pocnem da pravim? Projekat kutije nije neki problem izmeniti. Nije problem ni menjati skretnicu ali onda bih morao da kupim nove elemente a nisam bas pri parama

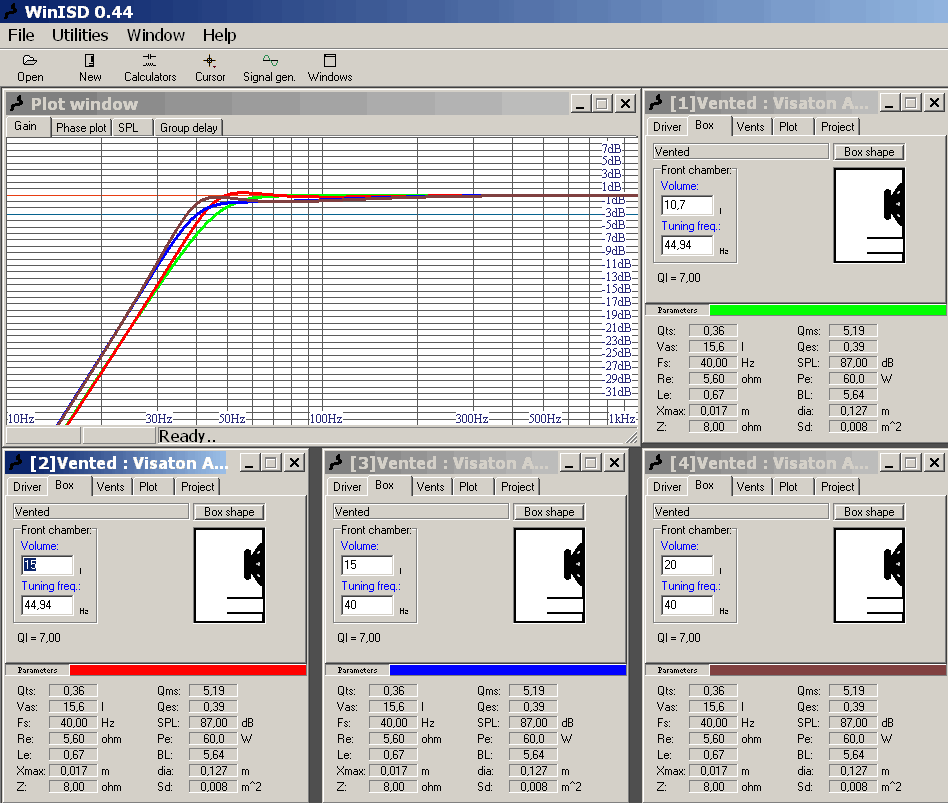

Takodje bi mi bas trebao neki linearan mikrofon za merenje zvucnika posle tj za proveru i podesavanje. Na zalost onaj mikrofon Berhinger ECM8000 je oko 50 evra, sto mi je suvise skupo a i pitanje da li moze da se nabavi kod nas. Izgleda da cu morati da pravim "na slepo" tj bez merenja. Ne znam gde bih mogao da nabavim onu Panasonic kapsulu koja je u njemu pa da sam pravim napajanje za mic, video sam negde shemu.Inace zelja mi je bila da napravim manje kutije, ovo je dosta veliko za sto a opet najmanja TL kutija. Mogu da napravim i bass reflex gde bi kutija bila svega nekih 11 litara unutra, ali nekako mi je draze da probam TL, plus plasim se da mala greska u bass relex proracunu ne napravi veliku gresku u zvuku, jer ipak TL ima dosta vecu toleranciju, bar tako ljudi kazu.
Nazad na vrh
A i kasnije ovi zvucnici koje pravim mogu lako na neke stalke i da se stave bilo gde
Ali prvo malo da se zezam sa mathcad sheetovima
