CV 468 i AD1865N

[Beli_Ninja]

Posto sam pribavio neke od vitalnih delova za dac sa slike (CS8414, AD1865N i 74HC04, jos IV otpornici i svi vitalni su na broju), a jednog dana cu ga i napraviti, voleo bih da mu pridruzim izlaz sa navedenim lampama i to u SE varijanti dakle jedna trioda po kanalu. Fora je da pojacanje bude malo.POZIVAJU SE TUBE MASTERS-i DA DAJU SVOJ DOPRINOS I ZA SUBMINIATURE. Koliko ja znam na ovom forumu ih uopstde nije bilo.IZVOLITE

[deki]

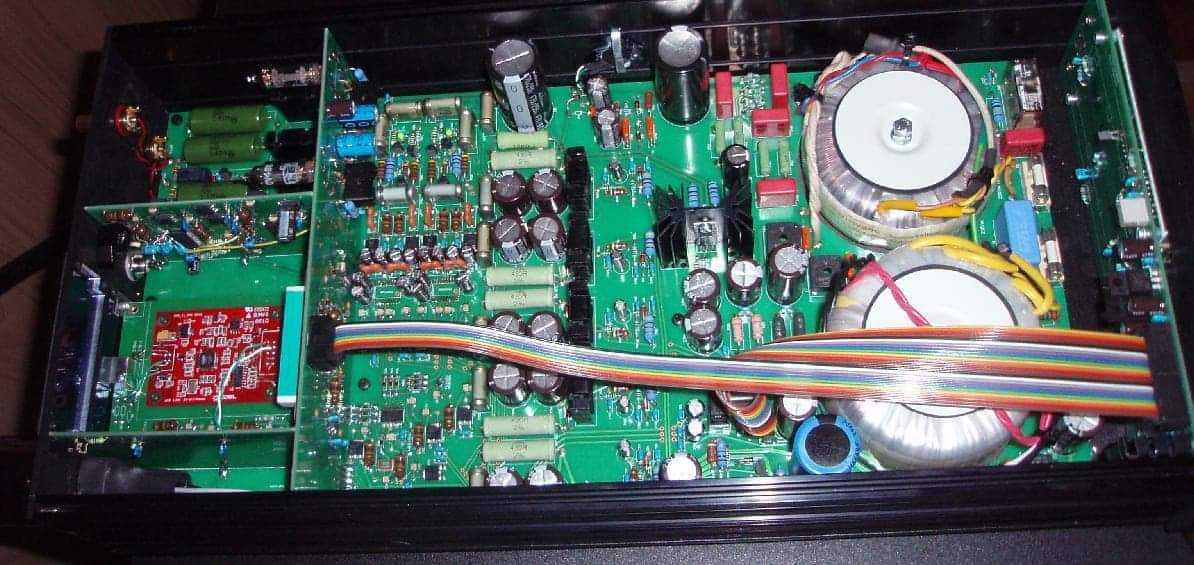

Postoji jedan zanimljiv dac sa CV468, ja sam dao svoj skromni doprinos u vidu bads tih CV468 cevi koje se ugradjuju u Pink Faun dac2.Izgleda kao ozbiljna sprava ,potrazi test na netu.Evo o cemu se radi a evo i par slika CV468 u tom dacu.http://www.pinkfaun.nl/portal/index.php?option=com_content&view=article&id=1323:dac-2&catid=111:dac&Itemid=734

[sstrsat]

Ta lampica je zbog svojih zaista minijaturnih dimenzija vizualno jako privlacna ali je tesko rec koje su njezine maksimalne mogucnosti jer su podaci koji se o njoj mogu nac vrlo sturi i nekonzistentni. Navodi se strmina od 4,2mA/V; unutrasnji otpor od 3,6K i faktor pojacanja od 20 puta a te 3 vridnosti ne mogu zajedno egzistirat i barem jedna ni tocno navedena. A nepostojanje grafova onemogucava bilo kakav precizniji zakljucak o njezinoj linearnostiIpak, bez obzira na to, u upotribi ka izlazni stupanj DACa koji generalno mora dat 1Veff do maksimalno 2Veff ce sigurno bit linearna. Samo, ako je zahtjev da pojacanje bude malo (ni navedeno koliko malo) onda ce tribat primjenit neku formu slabljenja (katodnu degeneraciju ili djelitelj na izlazu ili ulazu). Ako se zeli jednostupanjsko pojacalo izlazni otpor nece bit bas optimalno mali, pogotovo u slucaju koristenja katodne degeneracije. Tako da bi iza tribalo stavit sljedilo.Ali ako se radi o tome da je jedinicno pojacanje dovoljno onda nima zapreke da ju se stavi ka sljedilo i u tom slucaju nepostojanje grafa ni toliko bitno.Bilo bi ipak pozeljno snimit joj Ua - Ia graf prije odluke o njezinoj upotribi

[Beli_Ninja]

Ovo je sve sto sam mogao da nadjem o cevcici. Imam i pdf od CV4507 koja je navodno slicna kao CV468. Zeljeni izlazni napon je 2Veff.Hvala za dosadasnji trud....

CV468.pdf

[sstrsat]

Ovo je sve sto sam mogao da nadjem o cevcici.

Da, to i je manje vise sve ca se o njoj moze nac.Moze se naravno slozit shemica i to ni nikakav problem ali se sa tako nekonzistentnim podacima moze samo vrlo okvirno izracunat pojacanje tako da ce ga tribat eksperimentalno odredit. Ako imas signal generator i skop onda ni neki problem. Stavis joj u katodu recimo 150 oma, u anodu recimo 3,9K, das napajanje od nekih 150V i dopeljes neki signal reda 100-ak mV pa lako izmjeris koliko je pojacanje. Da li je optimalno ili nedovoljno ili previsoko triba zavirit u datasheet od DAC chipa. A linearnost ce za tih 2Veff na izlazu bit sigurno vise nego dobra Iza bi naravno tribalo ic sljedilo jer bi bez njega izlazni otpor bil debelo prevelik.Ali na jednu stvar koja bi ti mogla zagorcit upotribu te lampice te moram upozorit. To je UHF trioda (virovatno sposobna delat i preko 1GHz) a povratni kapacitet ima veci nego ECC88 tako da je siguro prilicno sklona oscilacijama. Ako nimas iskustava iz RF tehnike i odredjenih znanja kako se borit sa oscilacijama, mogla bi ti prilicno prisist

[Beli_Ninja]

Sstrsat hvala ti.Imam na fakultetu i signal gen i scope i asistenta koji je radio amater i ima debelog iskustva u RF tehici pogotovo sa lampama...... Ma nabudzicemo nesto, morace to da prosvira kako valja...

[sstrsat]

Sstrsat hvala ti.Imam na fakultetu i signal gen i scope i asistenta koji je radio amater i ima debelog iskustva u RF tehici pogotovo sa lampama...... Ma nabudzicemo nesto, morace to da prosvira kako valja...

Pa onda ne bi tribalo bit nekih problema. Imas dostupan i instrumentarij i covika koji ce ti znat kako pomoc ako dojde do kakvih nezeljenih oscilacija pa nima razloga da ne uspijes. Variraj u sirim granicama i anodni otpornik i napajanje pa ces vrlo brzo ustanovit (sa trokut signalom) koliko neizoblicenog signala mozes izvuc iz te lampice. Ovih trazenih 2Veff ce siguro dat besprikorno

[Beli_Ninja]

Sticajom okolnosti nabavio sam dve cevcice triodice CEI CV4022 (6135) made in U.S.A. za koju podaci kazu da je 1/2 ECC82 pa se sada tok price malo menja. Ima li ko isustva sa ovim lampama i moze li se sa njima napraviti ova moja zamisao sa jednom lampom po kanalu?

[ZZZ]

taj izlaz iz daca nije dobar...kada se V dobija na R to okrece fazu za 180degte sheme sa neta su katastrofa...drugo dac vidi reaktivnu komponentu koju ni u kom slucaju ne bi trebalo da vidi na svom izlazutrece imaces offset od oko 200mV dc na izlazu(sto ne mora biti problem ako koristis cev posle Riv posto tube stage vraca fazu i dodaje potrebno pojacanje)ostaje pitanje visoke izlazne impedanse....najbolje je napraviti I to I stage pa I to V uraditi na Rload recimo BJT-a ili JFET-aa tek posle to sve na tubestagepa dalje.neke od tih malih cevi imaju krace vreme radnih sati pabi to trebalo proveritia ecc82 i sl je odgovarajuca po pojacanjupodeli vrednost napona koju zelis dobiti na izlazu sa pojacanjem u kolu ecc82 ili bilo koje druge pa ces dobiti i vrednost Rivuz struju koju dac ima na izlazupa koriguj vrednost Riv ili Rload.cheerscurrent buffer primerhttp://en.wikipedia.org/wiki/File:Bipolar_current_follower2.PNG

[Beli_Ninja]

DAC END 2

Ovo je u principu originalni dac coji ja zelim da iskoristim kao polaznu tacku.

[Beli_Ninja]

Sto se cevke:

Single medium-mu triode in miniatur socket. It's designed to assure dependable life and reliable service under the exacting conditions encoutered in mobile and aircraft applications. Very high degree of mechanical strength, with triple mica spacers and gold pins.

A sa sajta u predhodnom postu se vidi da je i tamo koriscen cevni gain stage posle R I/V s tim sto nema one zavojnice na tom putu.

Na semi se vidi i swich za izbor faze signala.

[ZZZ]

Ninjato nije prekidac za acoustic phase, vidis koliko je to proizvoljnoto je inverter za data signal posto koriste BB digital bus standard(2s komplement) a to se obicno uradi sa nekim medju kolom koje razdvaja podatke za levi i desni kanalmislim to ce da radi ali data za onal kanal koji prolazi kroz inverter kasni za delay time inverteranije strasno ali nije simetricnona toj poziciji ako vec mora bolje je da dodje flip flop pa onda +Q i -Q signale...tako da taj switch uopste nema veze sa fazom audio signala...ako je objavljeno negde na sajtu ne znaci da je i fantasticnouostalom ja sam to pravio vrlo slicno samo sam koristio pcm56 2 chipai kada sam postavio PMD100 ispred sve je bilo jasno....Riv je OK ali samo ako ima tube ili neki drugi stage poslei od vitalne je vaznosti da taj Riv bude NON-inductive ali true...a prigusnice na izlazu iz daca, smesno kao i interstage trafoi, isto jako reaktivno...

[ZZZ]

To je solidna start verzija da vidis da li sve radi i da li su veze izmedju chipova OKi jos nesto gdeskoro SVI gresea to je da su analog supply za receiver i analog supply dve razlicite stvarii trebalo bi da budu galvanski odvojeneanalog supply za CS chip je napajanje za PLL recovery a analog audio zna se sta je...nemoj me shvatiti pogresnomislim da ces biti zadovoljan posto ako sve chipove poves kako treba radiceali to je samo osnovna verzija najjednostavnije resenjeziveo za sub male cevi prekontrolisi broj radnih sati za koje proizvodjac garantuje iste chr...mada one u principu rade i duze.

[ZZZ]

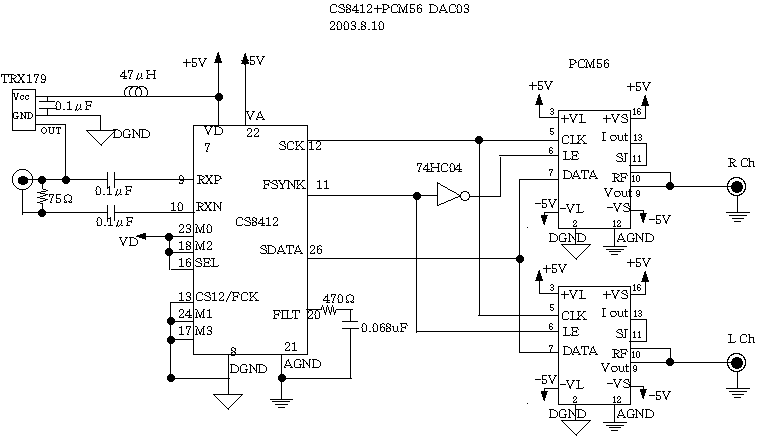

evo i izvorne sheme

[Phil]

Ja imam neku sličnu ideju na umu, samo što se ne bi upušao u pravljenje celog DAC-a od nule, pa sam mislio da uzmem Beringher UCA202 USB zvučnu, koja se u stvari sastoiji od PCM2902 (datasheet) i operacionog pojačivača na izlazu.

Ideja mi je da otkačim taj OP i da signal sa DAC-a dovedem direktno na lampaški preamp. E sad, moje pitanje iskusnim tubadžijama je kako da napravim lampaški pojačvavač sa gainom od recimo x3-4, pošto je iznaz DAC-a 0,6v?

Kontam nešto sa ecc82 pa neka povratna sprega, al ne mogu to nigde da nadjem na netu, a iskreno nisam tolko vešt da smišljam sam

[Beli_Ninja]

ZZZ hvala ti.Inace, ova cevcica i nije tako sub mini.A u maju mi iz anade stizu non inductive otpornici CADDOC, MILS, SHINKON i TAKMAN pa ce da vidimo sta ce da mu cucne.

[Beli_Ninja]

Sto se napajanja tice, to ce biti reorganizovano. Sipijev shunt tu ulazi u igru, i jos kojekakvi prilozi.No, sada je rec o cevnom izlazu, mada izgleda da je slaba vajda od toga.Nema puno zainteresovanih.........

[ZZZ]

sto se tice neinduktivnih otpornikabitan je nacin motanja, samojedan od nacina...tako da mozes da razbijes snazni keramicki otporniki izolujes zicu i onda namotas...googlesvejedno svaki dacchip najvise voli kada ima tampon current bufferi offset zero na izlazu...probaj i obicne smd otpore oni su noninda i 10xcarbon u paraleli mozda ti bude OKcheers

[ZZZ]

Aaaa pa ta cev je miijature 7pin...lepo izgleda

[Phil]

@ Ninja Ovde sam našao neki projekat cevnog izlaznog stepena za DAC, nadam se da će pomoći

[Beli_Ninja]

Ma ima takvih semica koliko hoces, ali ja bih da radim sa samo jednom triodom po kanalu. Tu luzi zeka........

[Beli_Ninja]

Ljudi, moze li da zapeva 6N1P ovde, ili da trazim drugo resenje?
