Evo poslije skoro dvije godine i od mene nešto konkretno.

Jes da se nisam upetljao u elektroniku, za to je zadužen Chakey, kolega sa foruma koji baš i nije nešto preaktivan kao neki /mislim na sebe da ne bude zabune/ ali jesam u "grube građevinske radove".

Kako je došlo do toga da se nešto radi.

U mojim čuvenim kompenzacijama G za G dobijem tube amp Bocama LA 224.
Solidno očuvano i za divno čudo radi.

Uglavim ga u sistem i slušam par mjeseci.

U međuvremenu dođem na ideju, obzirom da je bilo ružno do bola, da ga prepakujem u open look kutiju.

Kontam jednim udarcem dvije muve
Em će bolje da izgleda em ću da izmjenjam sve što treba i da ga osvežim.

U tu svrhu pribavim neophodne elemente.

Ali ne lezi vraže.

Opet se pojavi moja čuvena kompenzacija G za G i ode Bocama.

Što sad?

Pribavio djelove došao na pola puta i šta dalje?

Kontam ajde da ja to sve lijepo prodam.

U tu svrhu bačim oglas na naš

http://www.diyaudio....lo-u-djelovima/

i još koji forum

Normalno budem ignorisan maksimalno.

I što dalje

Što reče neko na forumu bandoglavi jarac krene dalje.

Koga hebe napraviću ga pa kud puklo da puklo.

[revox]

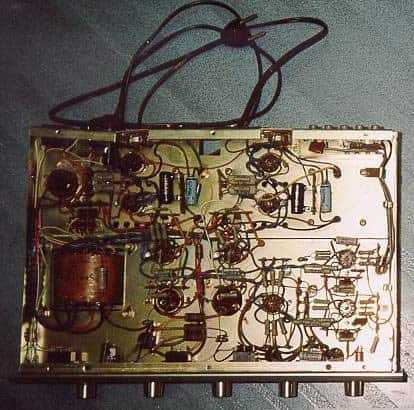

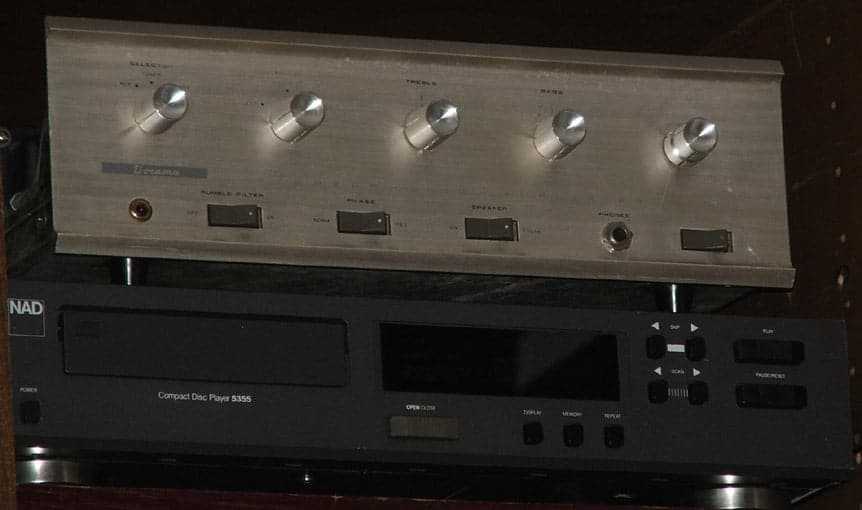

Dakle ovo je ta čuvena Bocama LA 224 od koje je sve krenulo

[revox]

U nastavku rada sada već na samostalnom projektu pored šeme Bocame nametnula se šema experience - Saše Cokića Trafomatic i šema P&K Audio

Što će na kraju ispast odnosno koja šema će se koristiti, odnosno da li će se koristiti bilo koja od te tri pravo da vam kažem pojam nemam.

To radi Chakey, konstrukciju pojačala, i tu mu se nebi petljao jer pola toga što priča ne kontam.

Ako koga zanimaju šeme ove tri konstukcije mogu ih zakačit, mada ponavljam koja će konstrukcija biti to će Chakey kad završi i meni i vama objasnit.

Daklem ja sam zadužen za "grube građevinske radove"

A oni su išli ovako.

Parket hrastovi, kupljen na stovarištu građevinskog materijala, poslužio je za izradu drvenog rama.

Kupljen je parket dužine 50cm

Kutija je rađena u spoljnim dimenzijama 36,5 x 28,5 cm

visina kutije je 6 cm

obrađena kod stolara na mašini - izrada utora i spajana je kod staklara na mašini koja spaja ramove za slike

gornja i donja strana su upuštene po 3mm da bi na kutiju bile postavljene gornja i donja ploča pojačala.

Ploča naliježe na ram 1,5 cm dok je ispust 5 mm.

Prednja i zadnja strana su orvorene ubodnom pilom radi postavljanja prednje i zadnje kontrolne ploče

Mjesta za postavljanje prednje i zadnje kontrolne ploče su frezovana 3 mm da bi ploče bile u ravni sa kutijom.

Kutija - drveni ram ovih dana ide na bajcovanje da bih dobi malo tamniju boju /vodeni bajc/ i onda po Impulsovoj ideji utljava se laneno ulje z azaštitu.

Nema lakranja da nebi bilo sjaja

[Ikaro]

Druže kači šeme, naravno da nas interesuje

[revox]

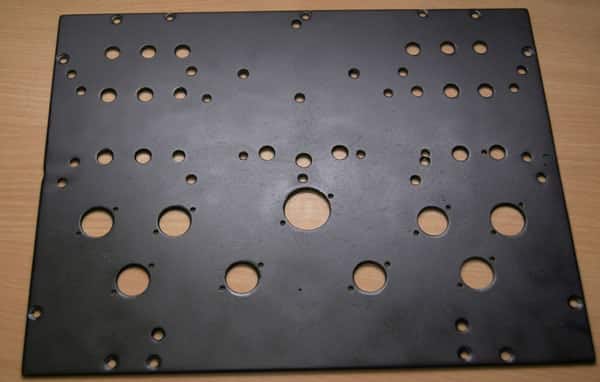

Gornja i donja ploča pojačala izrađene od čeličnog lima 4 mm debljine.

Ne bih preporučio nikome da koristi taj materijal, izuzev ako ga obrađuje na CNC mašini.

Ja sam sve ručno radio i opuči sam se. Neviđeno tvrd materijal.

Tek nekako sam uspio da izbušim sve rupe koje je trebalo izbušiti.

Poklopci trafoa su takođe rađeni od istog materijala.

Sve je išlo na peskarenje i trenutno je kod komšije auto lakirera na farbanju.

Gornja i donja ploča kao i poklopci trafoa se farbaju mat crnom bojom koja autolakirerima koristi kao boja za podlogu.

Nama sjaja i efekti peskarenja biće vidljivi.

Evo malo fotki kao je to izgledalo u određenim fazama rada.

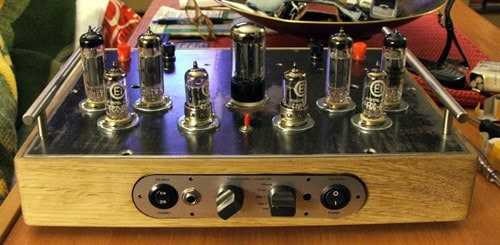

fotka iz prve faze izrade



varijanta pojačala sa ručkama sa strna od koje se odustalo

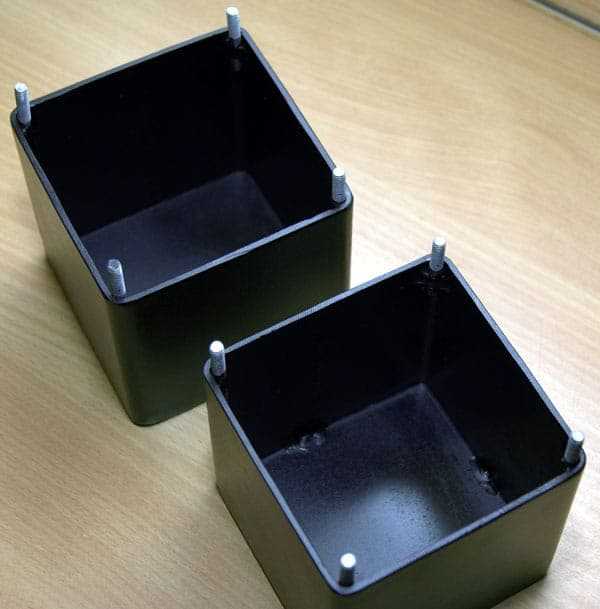

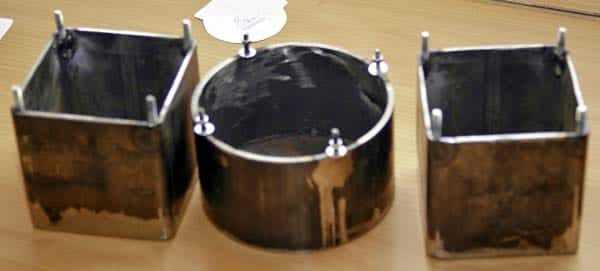

poklopci od kutije 10 x10 cm debljine 3 mm visine 9cm z aizlazne trafoe

i fi 135 debljine 3 mm visine 7 cm za mrežni toroidni trafo

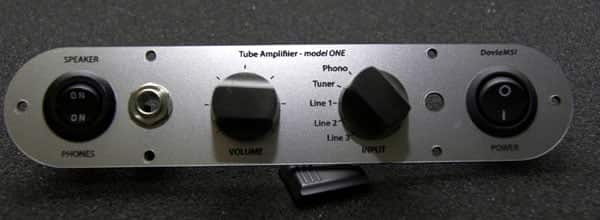

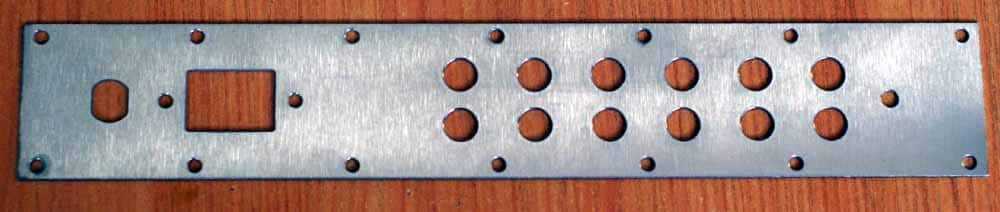

prednja ploča
rađena od prohroma pa pošto je teško nači nekoda da to lijepo ispiše rađena još jedna ploča koja ide preko od plastike sa ispisivanjem na laser mašini za izradu pečata

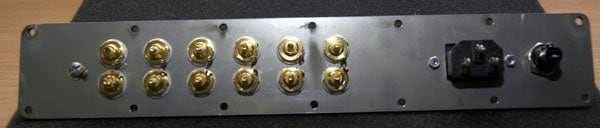

zadnaj ploča od prohroma rađena na cnc mašini

djelovi pripremljeni za ugradnju



ove će biti korišćenje za phono apm



ove eventualno

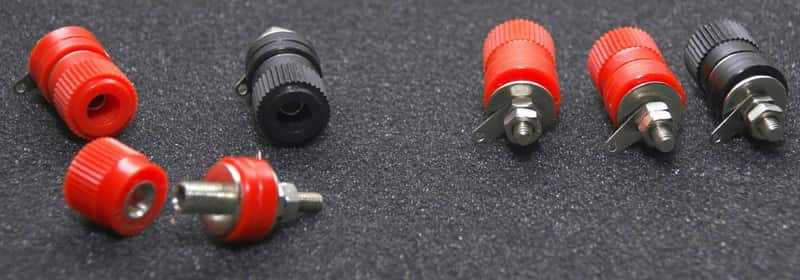

terminali za zvučnike



ovo sam sam pravio

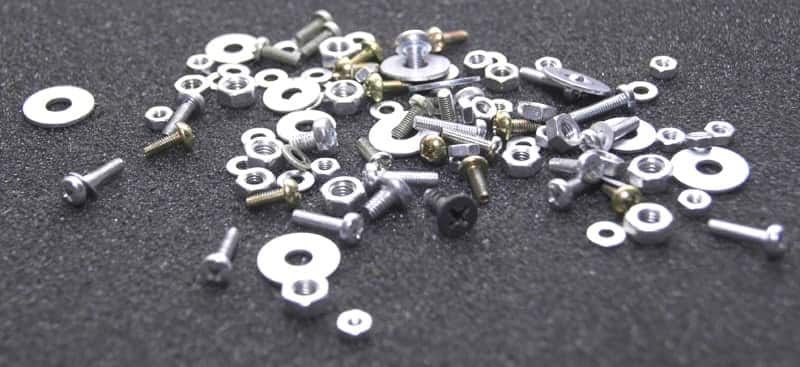

sitna šarafska roba

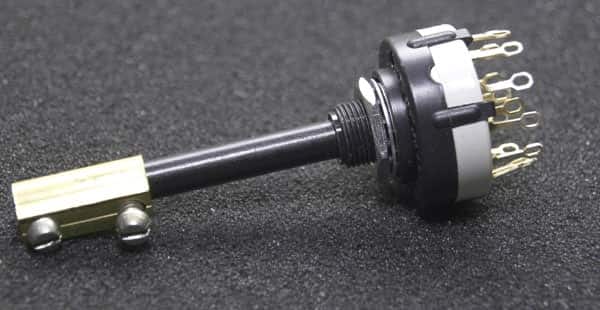

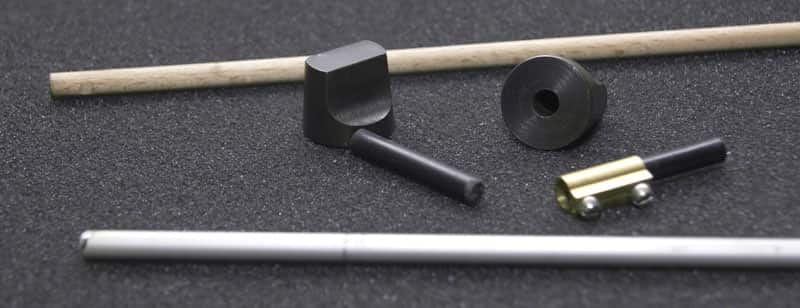

produžeci za pot i selektor i kape pota i selektora

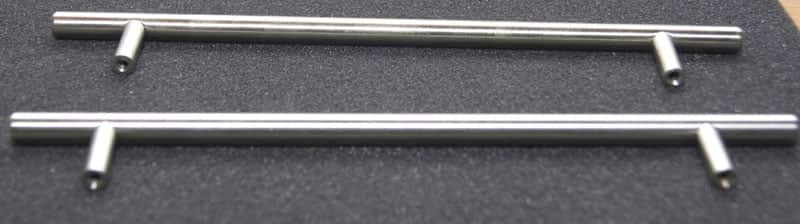

ručke za zaštitu lampi i lakše manipulisanje pojačalom



jer je pojačalo bez trafoa i prigušnica teško 20kg

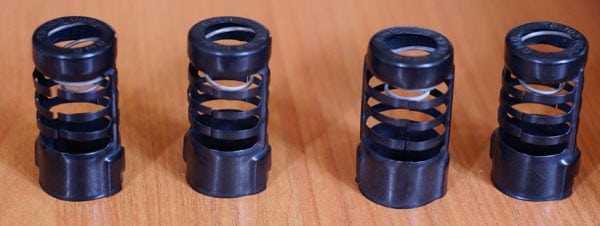

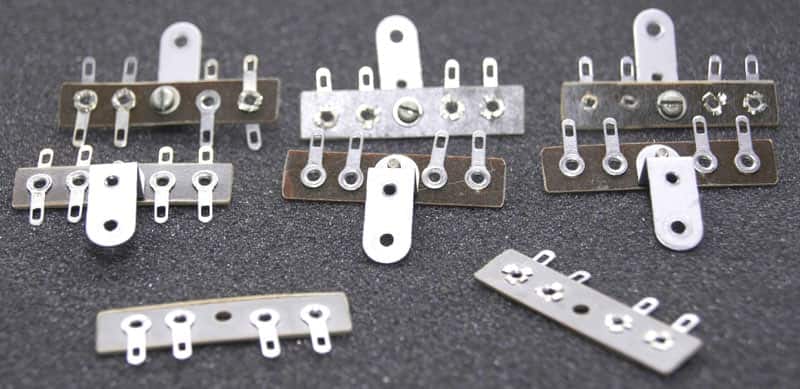

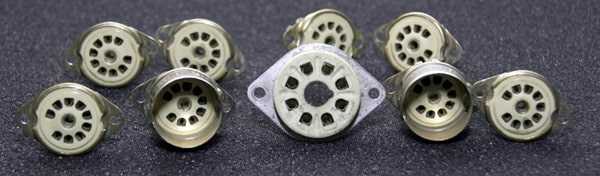

podnožja za lampe sa vojnog otpada

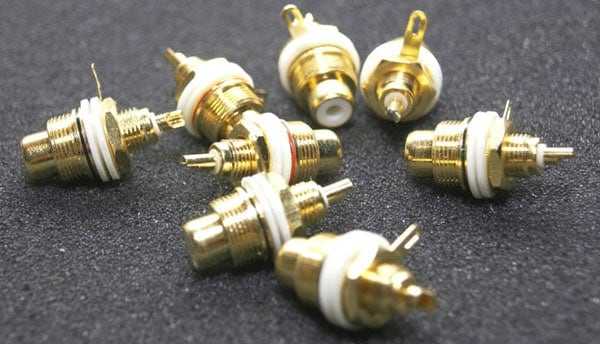

i rca konektori teflonski



svičer

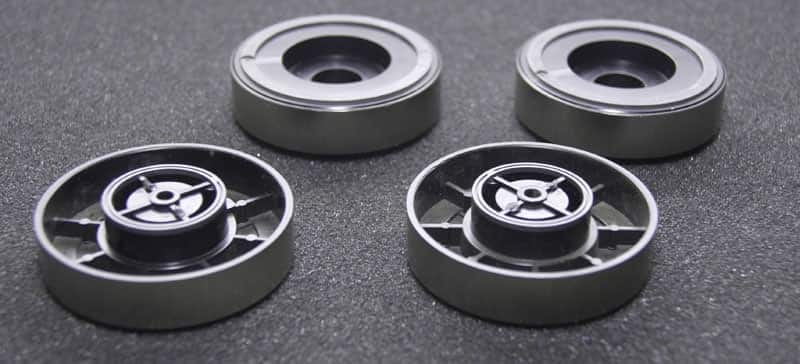

noge pojačala od rashodovanog deka

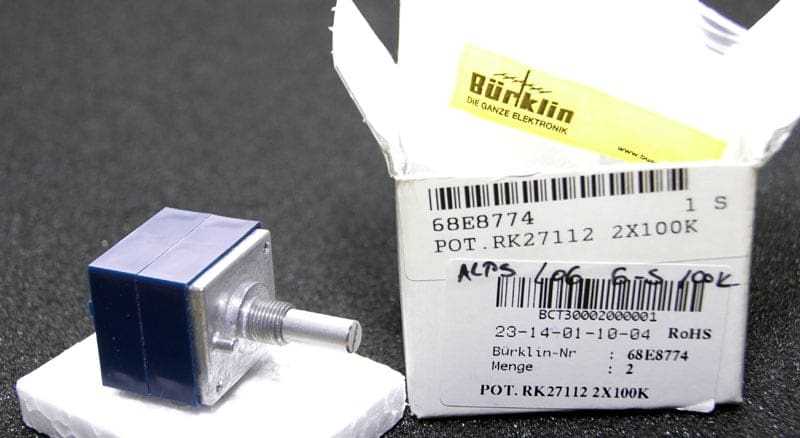

alps pot 100kohm

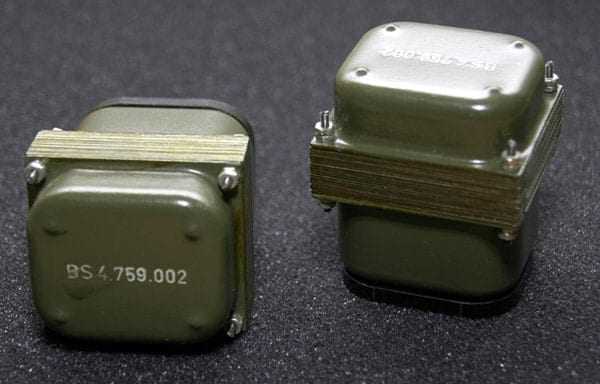

prigušnice

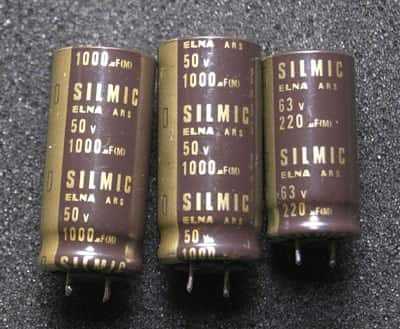

ovakvi kondvi idu na putu signala



ostali papir u ulju ruski i tesla

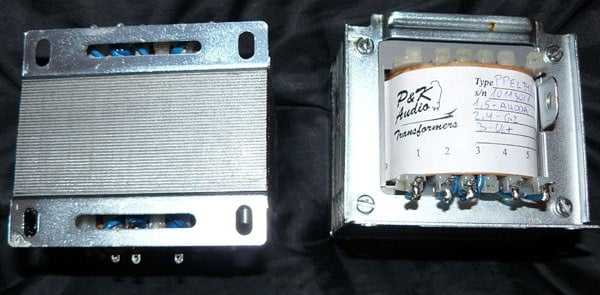

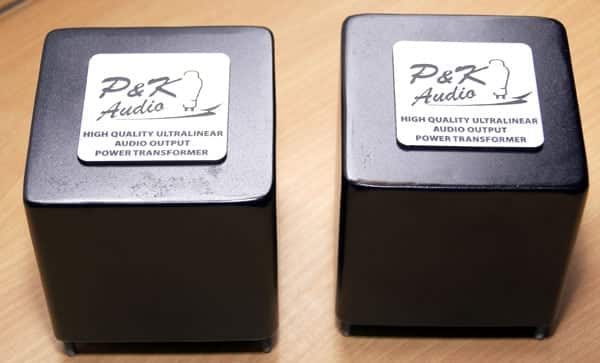

izlazni trafoi P&K Audio

Output Transformer


P&K Audio

• Max Snaga 25W
• Primarna Impedansa 7500 oma
• Sekundarna Impedansa 4/8 oma
• Frekventni Opseg bolje od 20Hz-30Khz -1dB
• Izvod za drugu resetku 43%
THD+N @ 1kHz <0,1%

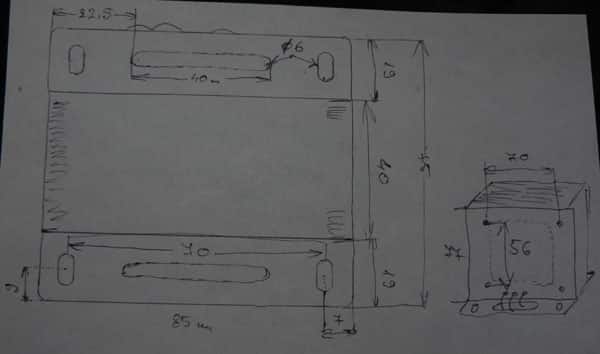

montažne mjere izlaznih trafoa

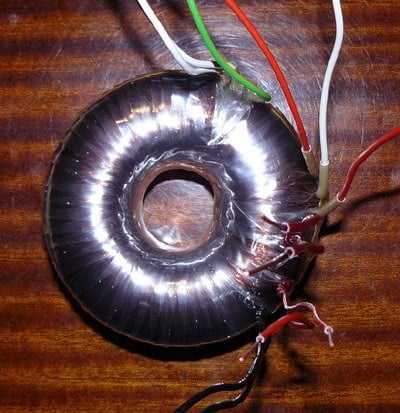

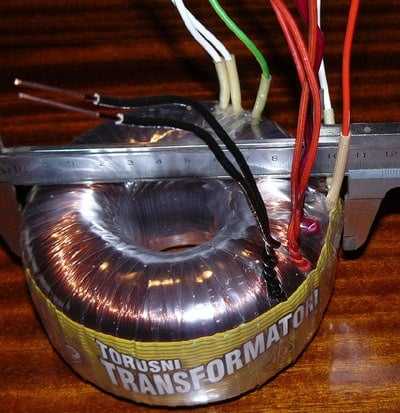

Mrežni trafo Trafco





• visoki napon sa srednjim izvodom 320V x 300mA x 2 = 192W

• grijanje EL84 6.3V x 4A = 25.2 W

• grijanje malih lampi 12.6V x 1.5A = 18.9 W


• GZ 34 5V x 2.5A = 12.5 W

UKUPNO = 248.6 W


• sve na jezgru od 300w i indukciji od 1.4 umesto 1.6

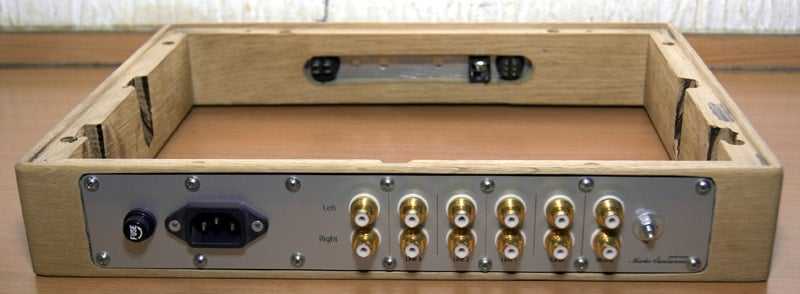

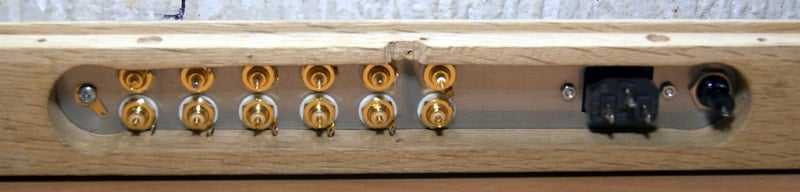

zadnja ploča




prednja ploča



unutrašnja strana

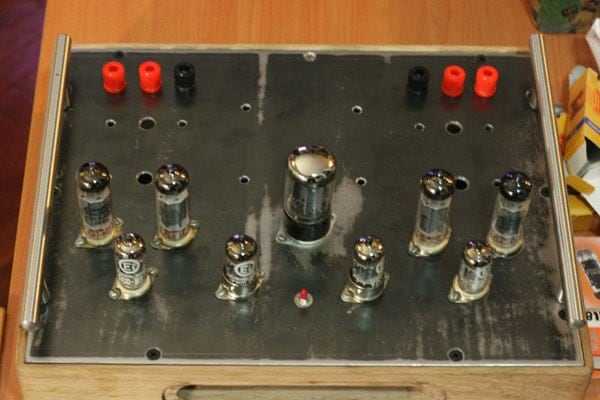

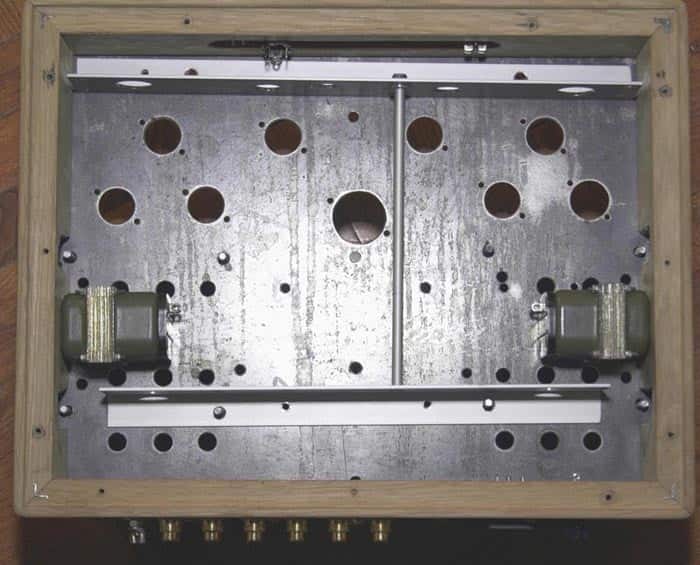

pogled iznutra gornje ploče sa L nosačima pota i svičera



i položaj prigušnica

i najzad ono radi čega je sve ovo rađeno



bez ovoga nije moglo

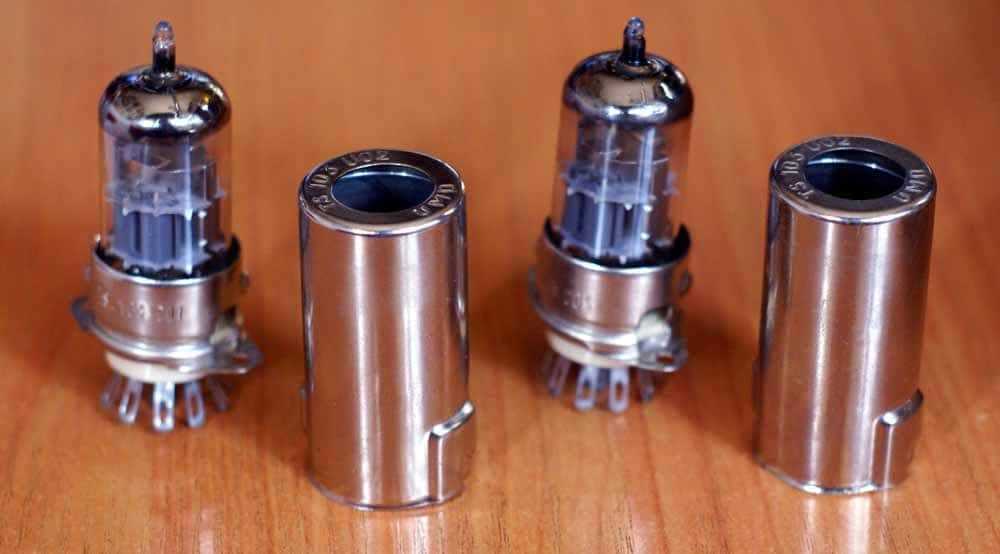

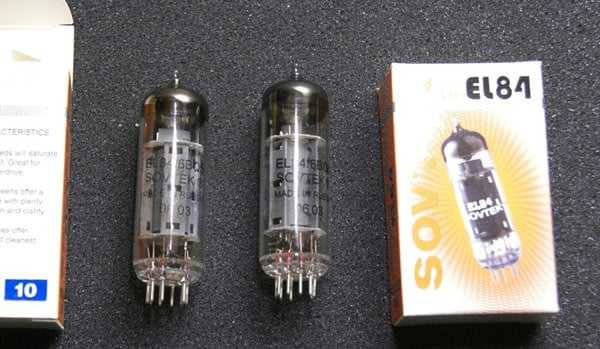

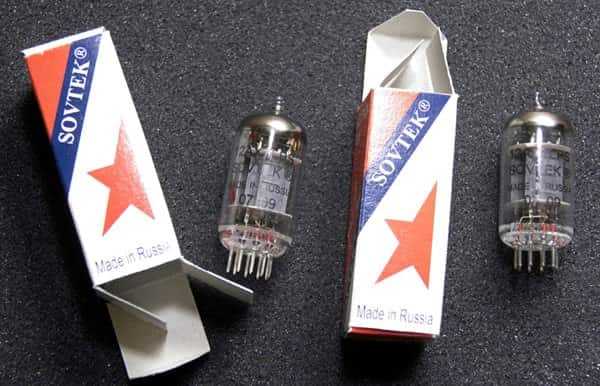

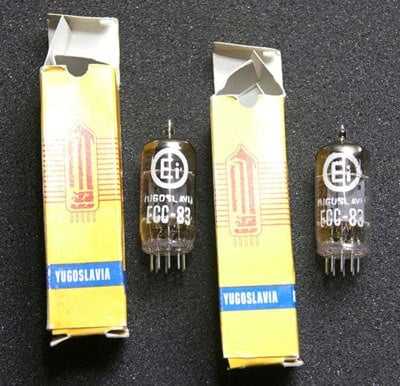

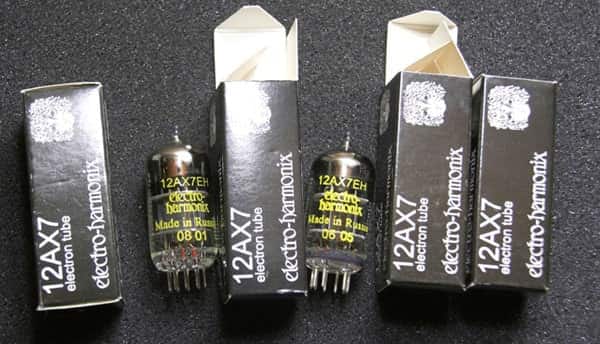

i naravno i niške lampe su tu

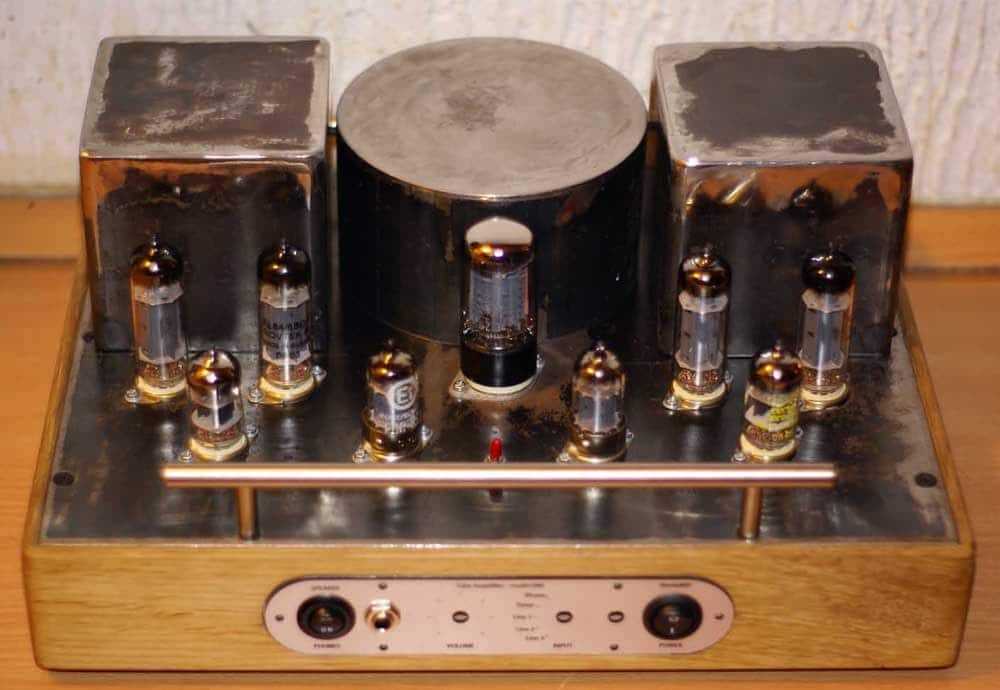

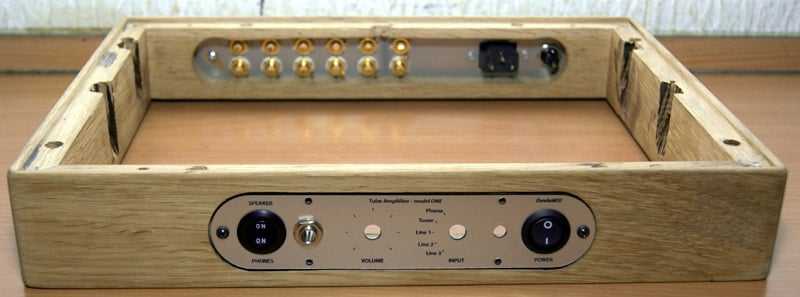

i konačno kako bi trebalo da izgleda



Naravno slijede fotke kad se sve ofarba i sastavi.

Ondak ga eto vama u goste /na sklapanje elekronike u Beograd/ pa ako se vrati vrati ako ne

[Zvu]

Hajd' sada neka neko kaže da su braća Crnogorci neradni

Svaka čast DovlaMSI

[bata bane]

Bravo, svaka cast mnogo lepo izgleda,a narcito sto je sve od pocetka do kraja DIY

A za dokumentovanje

[revox]

Ikaro, za 19 February 2011 - 21:48, kaže:

Druže kači šeme, naravno da nas interesuje

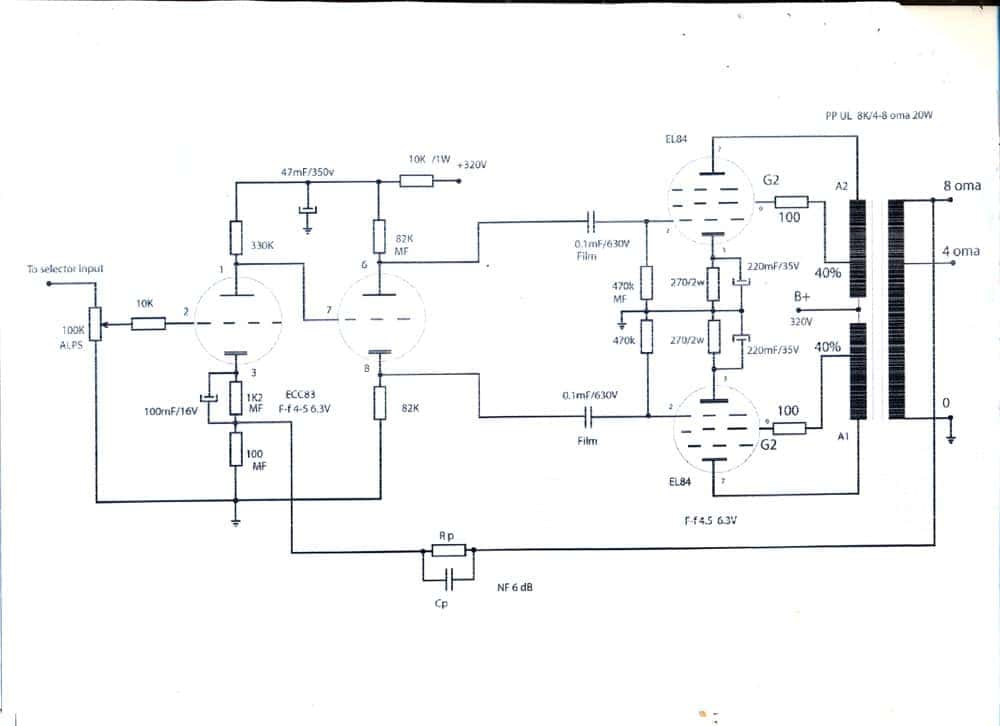

naravno evo i inicijalnih šema

 LA224B.pdf   75.83K   176 Broj preuzimanja



 P&K audio.pdf   85.42K   170 Broj preuzimanja

[revox]

[ಠ_ಠ]

Poć' će mi cela neđelja za spajanje ovijeh poruka...

[Ikaro]

Revox

[ManicP]

Respect! A pogotovo poklopci, heavy metal u izvornoj formi

[revox]

Zivorad, za 20 February 2011 - 10:30, kaže:

Poć' će mi cela neđelja za spajanje ovijeh poruka...

Prijatno iznenađenje, zahvaljujem

[ಠ_ಠ]

revox, za 20 February 2011 - 19:24, kaže:

Prijatno iznenađenje, zahvaljujem

Sve primjedbe, prigovore, ostalo, primam, naravno...
Bilo je milina to uraditi, jer je material bio zanimljiv i za čitanje i za gledanje a i jer ste koristili navođenje slika u samim post-ovima...
Poučen prethodnim iskustvima, zabeležih brojeve svh sličica na papir, no, to nije bilo iskorišćeno, zbog Vašeg truda u post-ovima...

[stein]

[revox]

da ne bude da se ništa nije radilo

dakle komšija autolakirer ofarbao metal

prije farbanja sve je nošeno na peskarenje

farbano sa bojom koju koriste za podlogu

Ispalo vrhunski, malo hrapavo od peskarenja a boja mat neosjetljiva na dodir ruke

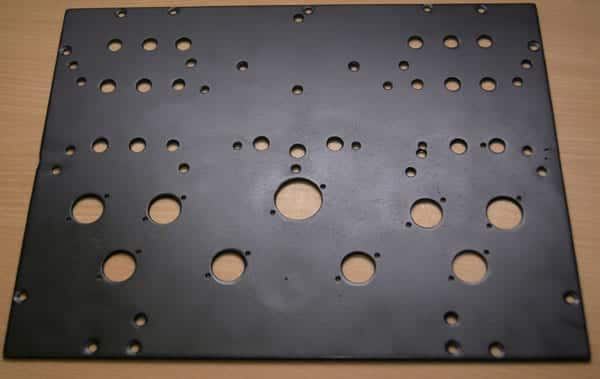

evo fotki gornje ploče sa svim rupama koje su ručno bušene, ovo naglašavam jer ne bih nikome savjetovao,

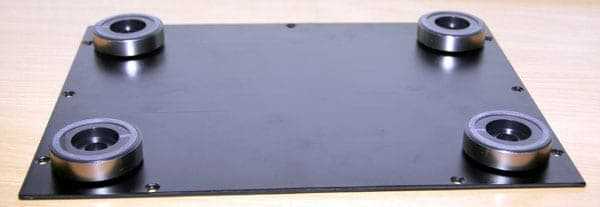

i donja ploča sa nogama

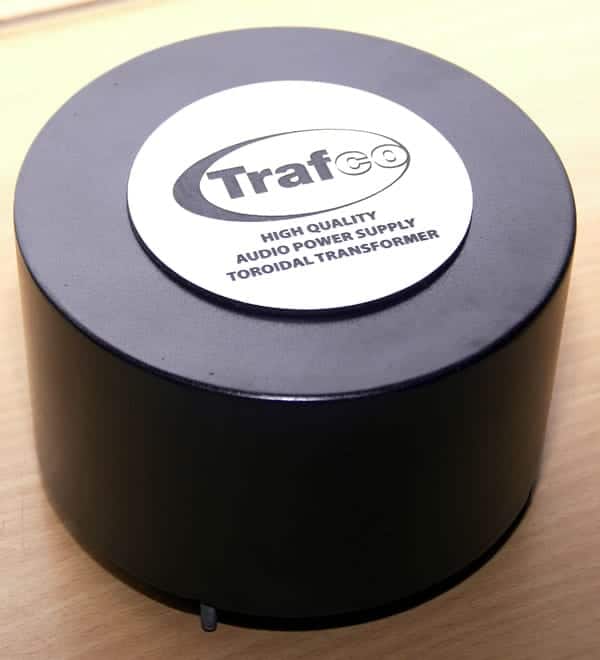

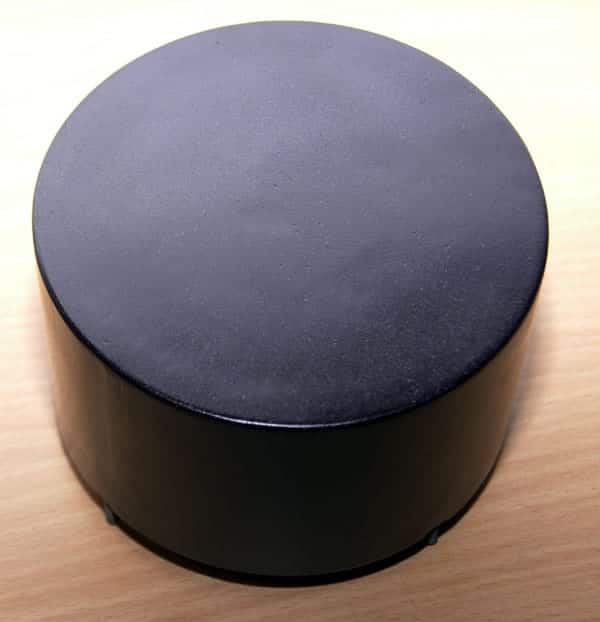

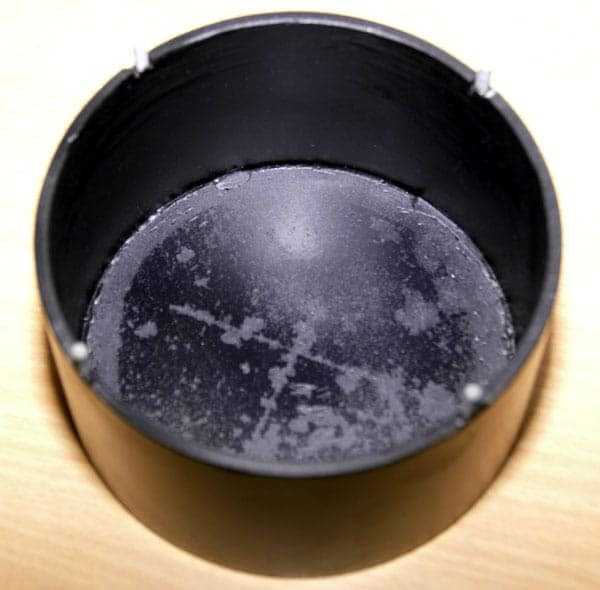

poklopac trafoa

iznutra



spolja



sa znakom proizvođača



poklopci izlaznih trafoa

iznutra



spolja



sa znakom proizvođača

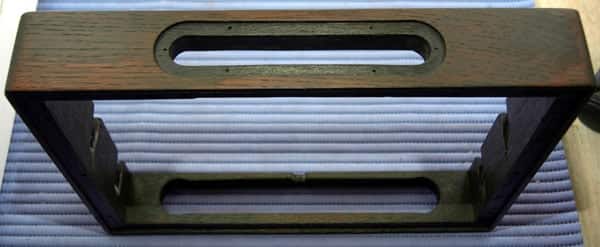

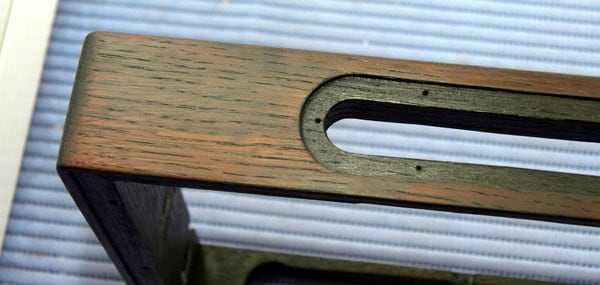

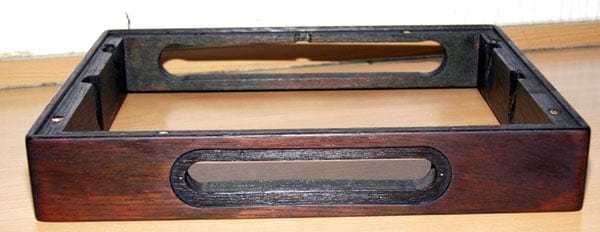

drvenarija

bajcovana vodenim bajcom slijedi premazivanje sa lanenim uljem radi zastite







i nastavak

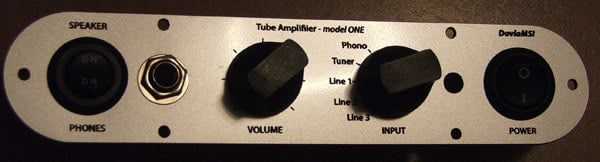

prednja maska final

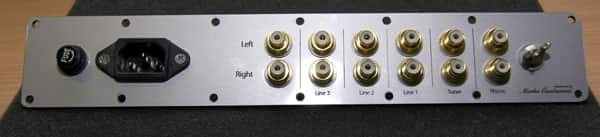

zadnja maska

iznutra



spolja

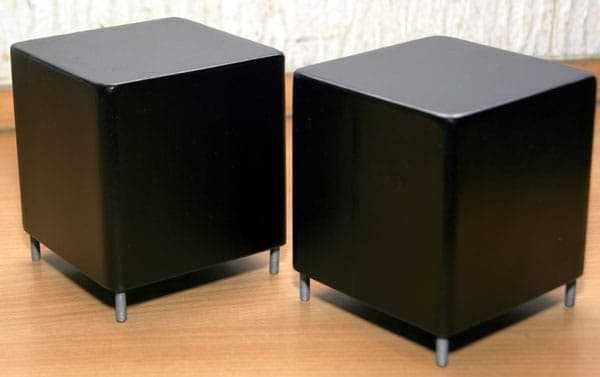

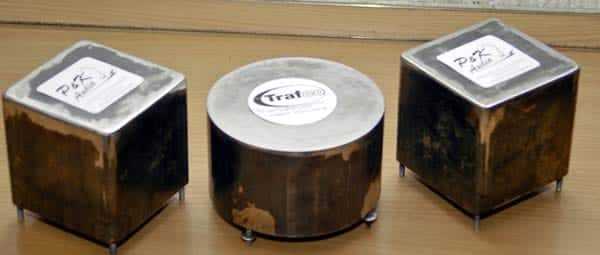

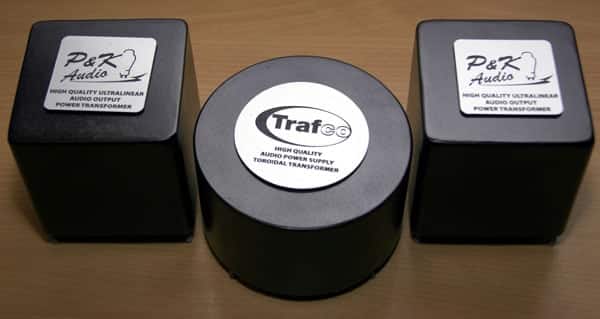

i poklopci trafoa zajedno




Kad se sve sastavi u grubim građevinskim radaovima prije slanja za Beograd slijedi još par fotki šasije a onda nastupa Chakey sa iznutricama

[sir Oliver]

Estimated price?

[revox]

sir Oliver, za 27 February 2011 - 20:18, kaže:

Estimated price?

ne preko 450e sa lampama, ako ne bude iznenađenja a više nema što za iznenadit

Mada kad se sve završi mogu dati listu troškova.

[Andrija]

Čestitam na lepom pojačalu i zahvaljujem na detaljno opisanom dosadašnjem radu Nadam se da će ubrzo zasvirati u punom svetlu.

Koje zvučnike planiraš? I da upitam da li si pokušavao da nabaviš još neke niške lampe (npr. izlazne) ili je to u današnje vreme već postalo ravno traganju za iglom u plastu sena? Možda neko od prisutnih ima neki štek, pa bi bilo lepo da se isprobaju, naravno, kada sve bude kompletirano i usvirano.

[revox]

Andrija, za 28 February 2011 - 12:01, kaže:

Čestitam na lepom pojačalu i zahvaljujem na detaljno opisanom dosadašnjem radu Nadam se da će ubrzo zasvirati u punom svetlu.

Koje zvučnike planiraš? I da upitam da li si pokušavao da nabaviš još neke niške lampe (npr. izlazne) ili je to u današnje vreme već postalo ravno traganju za iglom u plastu sena? Možda neko od prisutnih ima neki štek, pa bi bilo lepo da se isprobaju, naravno, kada sve bude kompletirano i usvirano.

Zafaljujem.

To su samo grubi građevinski radovi kako ja volim reć.

Ostalo zavisi od Chakey-a a i tu se nadam da će biti na istom nivou

Trenutno su tannoy M20.

Oni su dosta osjetlivi. Mjerenje osjetljivosti u gluvoj sobi 90 db u prostoru 93 db.

Tako bar piše u prospektu.

Mislim da će to korektno raditi sa njima.

Niških lampi ima u ponudi i cijena im se kreće kao i ovim nove produkcije. Teže je naći uparene i to je mali problem.

Ko traži može nać svašta
