Dakle, sve da bude zvucno potpuno bez greske uz malu dozu neznosti i zavodljivosti. Nesto kao F3 ali bez brljanja u zvuku, imuno na konstrukciju i impedansu izvora i zvucnika, sa vecim gain-om i vece snage, uz manju disipaciju.
Izvrteo sam tokom zadnja 3 meseca jedno 20-ak ideja i kazaljka je stala na ovome:
Trafo je 500VA (sekundar 2 x 40V AC - po jedan sekundar za svaki kanal). Za napajanje je zaduzen mnozac kapaciteta (Q5) na cijem izlazu je Sikorel od 10.000uF bypass-ovan sa 1uF MKC. Ripple je 1.5mV pri 1.3A.
Jednostruko napajanje sam izabrao jer je to dobar nacin da u signal uvedem benignu reaktivnu komponentu u svrhu "krojenja zvuka po meri". Izlazni kondovi su takodje Sikoreli, bypassovani sa 6u8 FACO MKP.
Na ulazu je Q1 (BC560C) niskosuman BJT sa velikim hfe (oko 500, sto obezbedjuje visoku ulaznu impedansu) i velikim ft (300MHz). Q1 ima snaznu degeneraciju emitora i ne daje skoro nikakvo pojacanje ali obezbedjuje osnovu za cvrstu radnu tacku za Q2 (naponski pojacavac) i tacku niskoimpedantne povratne sprege. Q2 je u stvari jedini u ampu zaduzen za naponsko pojacanje (OLG oko 50 dB) i njegovo radno opterecenje je bootstrap (R8, R10, C9) kojim je odredjena struja kroz Q2 (oko 7.5mA sto je vise nego dovoljno za pogon jednog para lateralaca). Tu se cesto koristi izvor konstantne struje ali ja sam izabrao bootstrap jer daje manji OLG a i bolje zvuci.
Na kraju je push-pull Source Follower sa Hitachi-jevim Lateralcima, biasovan na 1.3A (25W u klasi A, na 8 Oma). Otpornici u Source-u (0R1 imaju kratkospojnik u radu koji se skida radi podesavanja mirne struje). Izlazni stepen komotno pogoni 2 Oma zvucnike (praktican limit je Id_max Lateralaca koja je konstrukcijom u proizvodnji ogranicena na 7A).
C9, C17 i C3 su ELNA (dobrotom nama svima dragog ZM

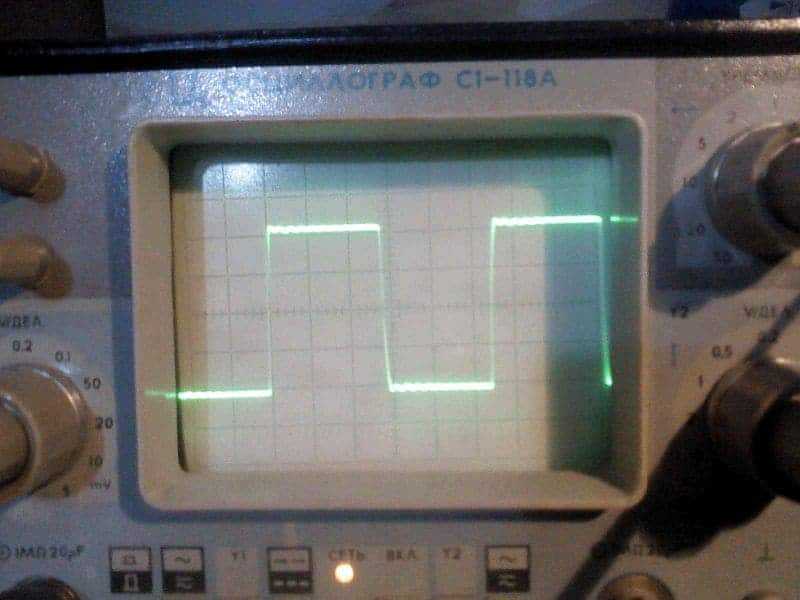

) bypass-ovani sa MKP blokovima. Na ulazu je WIMA MKP10. Ostali ELKO su Panasonic/Rubycon.C19 sam stavio da ipak malo ogranicim band ampa, a Gate-ovi Lateralaca su najbenignije mesto da se to uradi. Frekv. k-ka je linearna nesto preko 1MHz a fazna preko 100kHz. Uostalom, evo kako izgleda cetvrtka od 90 kHz na realnom reaktivnom opterecenju (zvucna kutija Epos M5, dvosistemska, 4 Oma). Osiloskop je bio namesten na: vertikalno 5V/div i 2uSec/div horizontalno (osvetljaj je pojacan da bi se jasno videla vertikalna crta - rise time):
Dakle, amp je munja...
Pojacanje je odredjeno odnosom R13/R2 i iznosi 11 puta (20.8 dB) sto je taman da kao preamp, za punu snagu, bude dovoljan buffer bez gain-a.

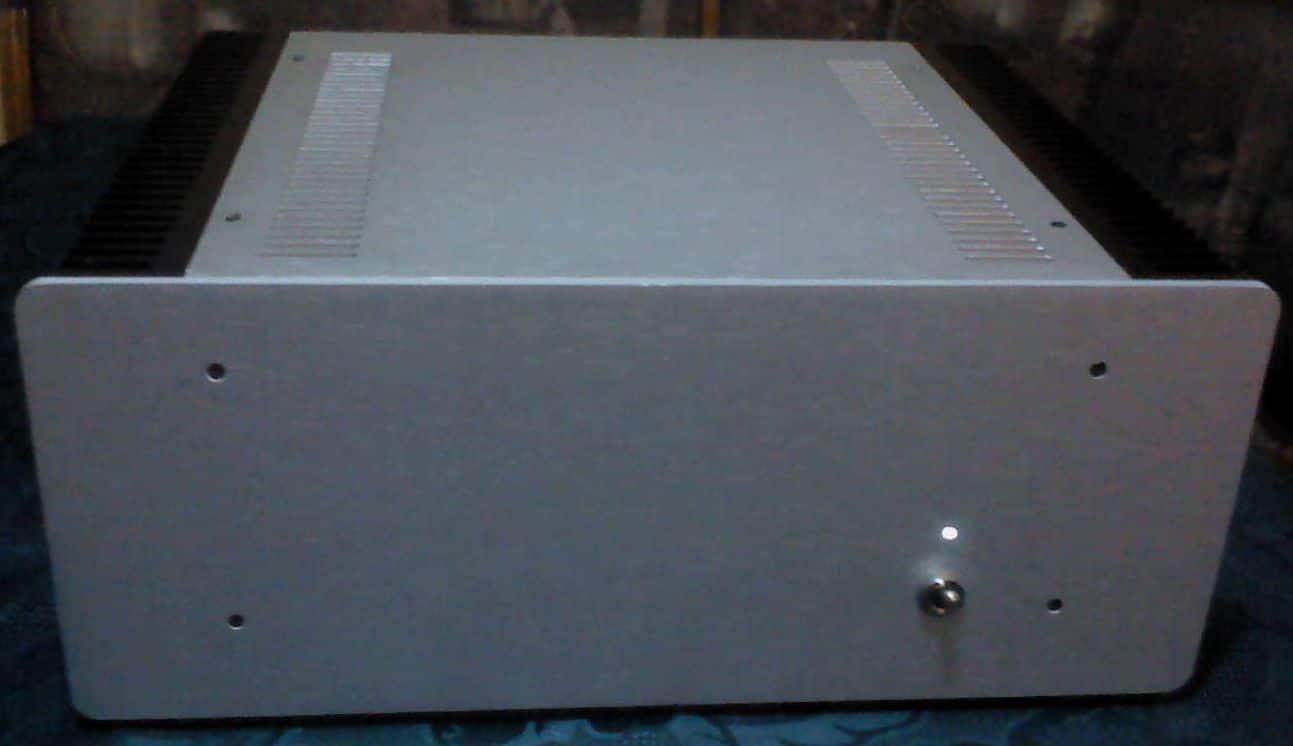

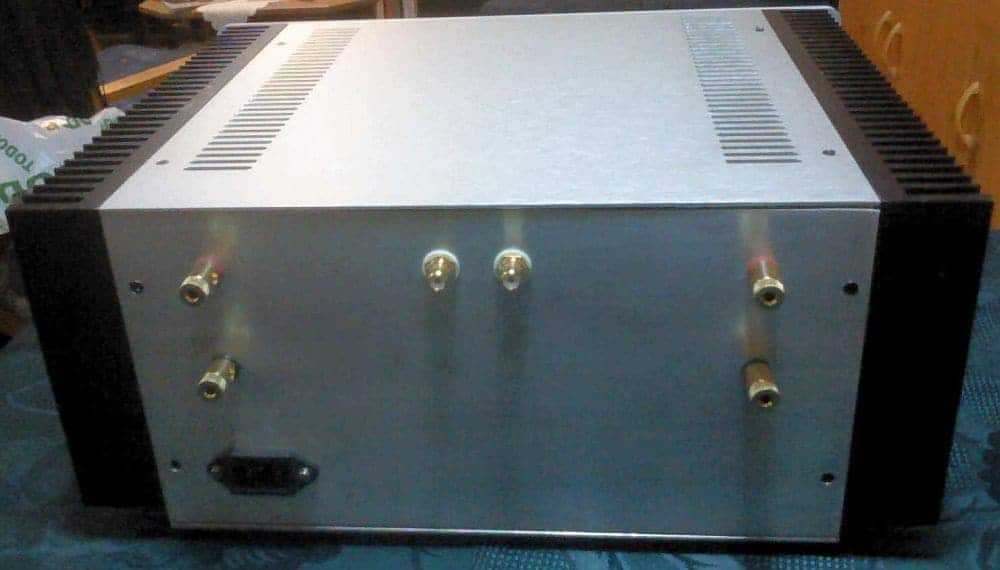

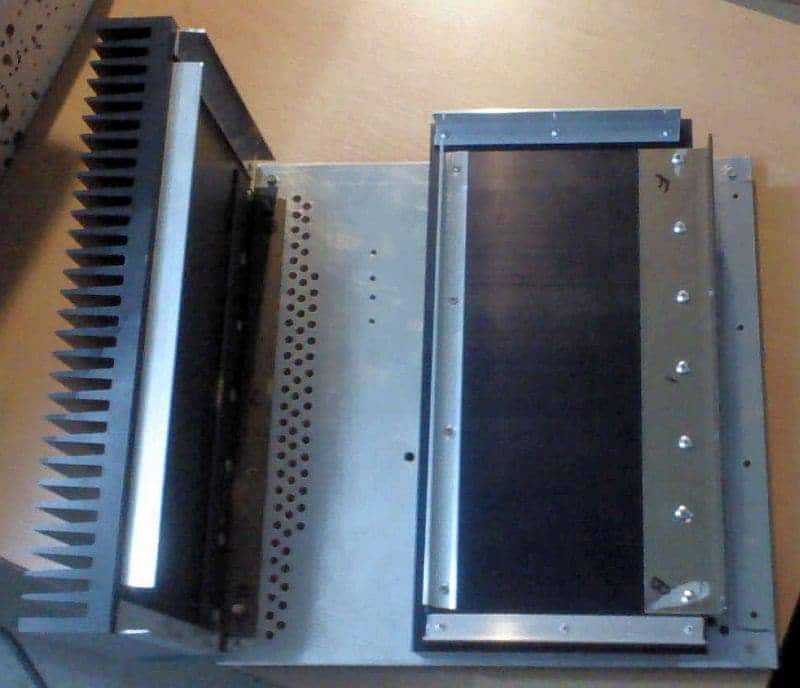

Hardversku osnovu opet cine Fischer-ovi hladnjaci SK56 (300x150x40mm) i sasija je izgradjena oko njih, I ovaj put je za poklopac i prednju plocu takodje zasluzan Leonardo (brushed aluminum, eloksiran "au naturel").

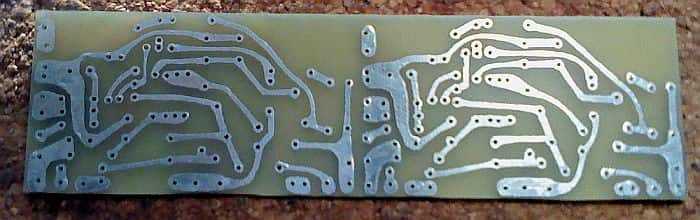

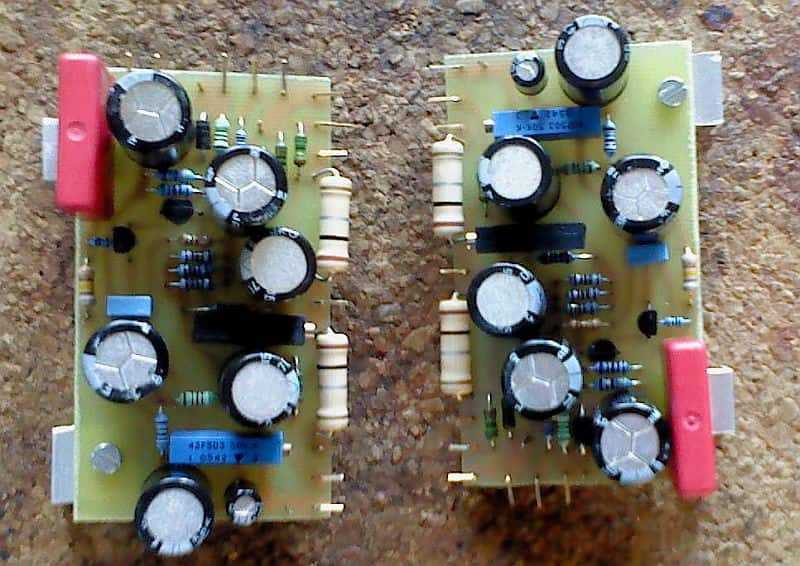

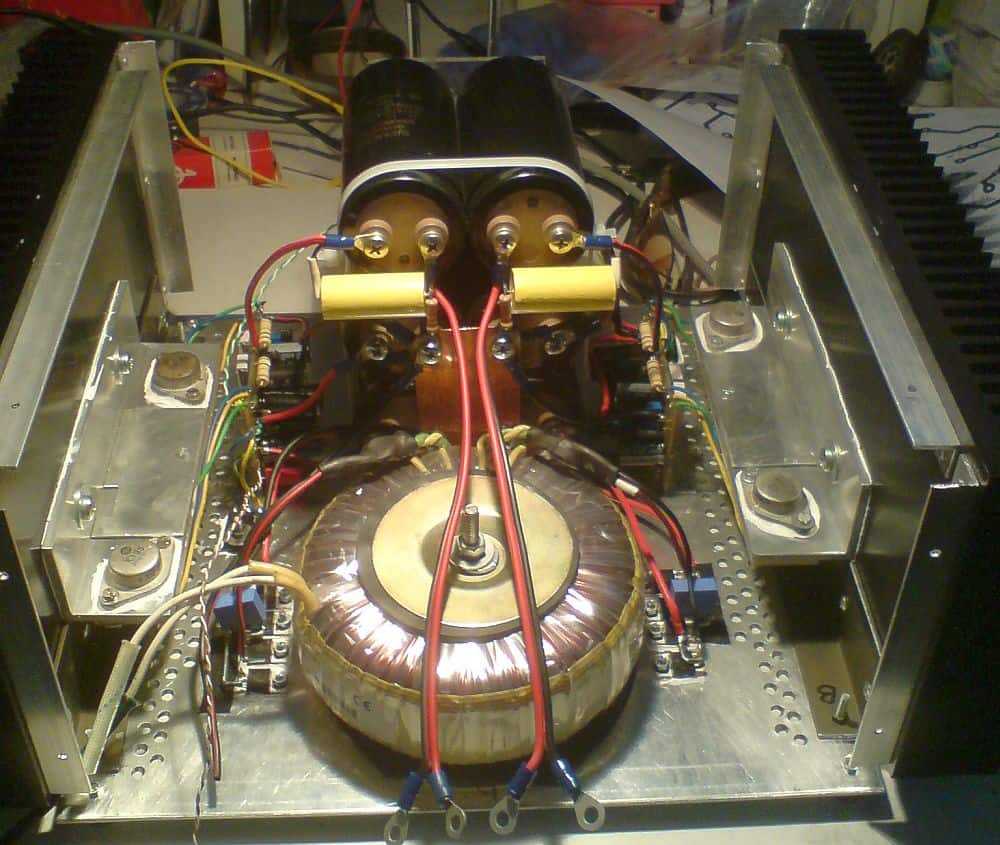

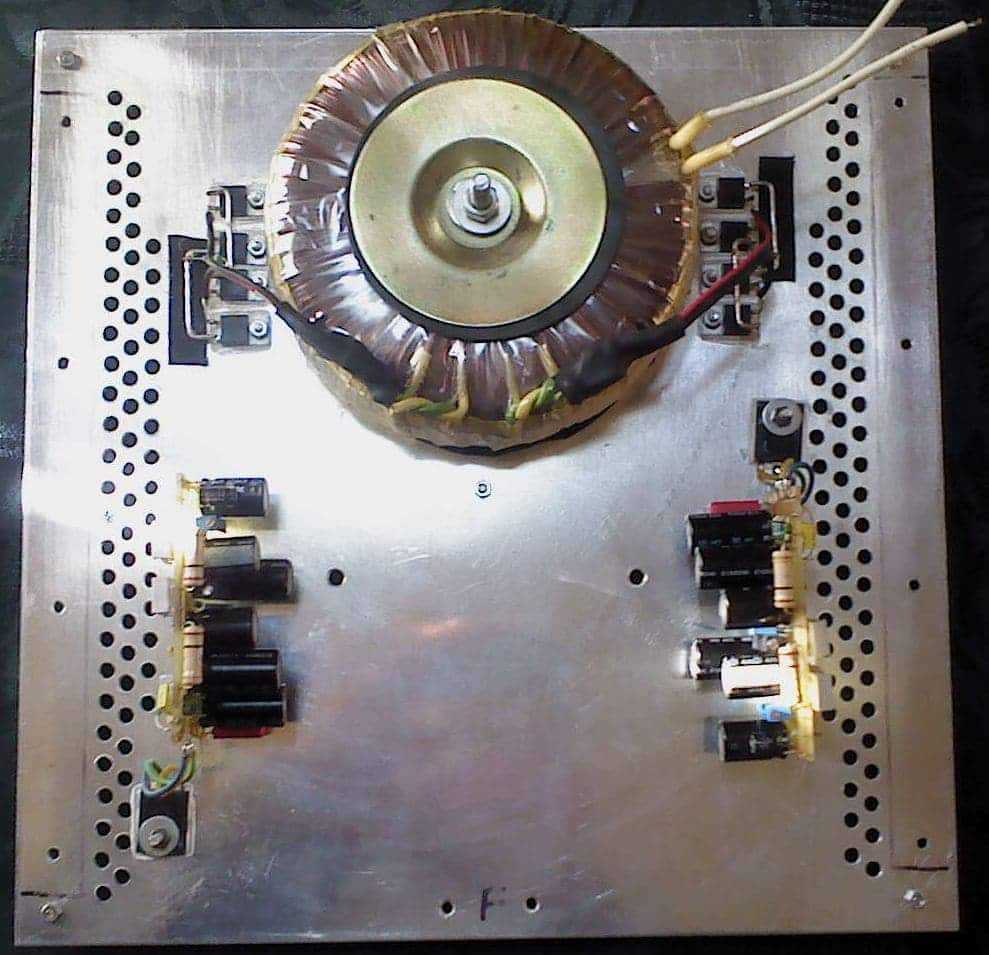

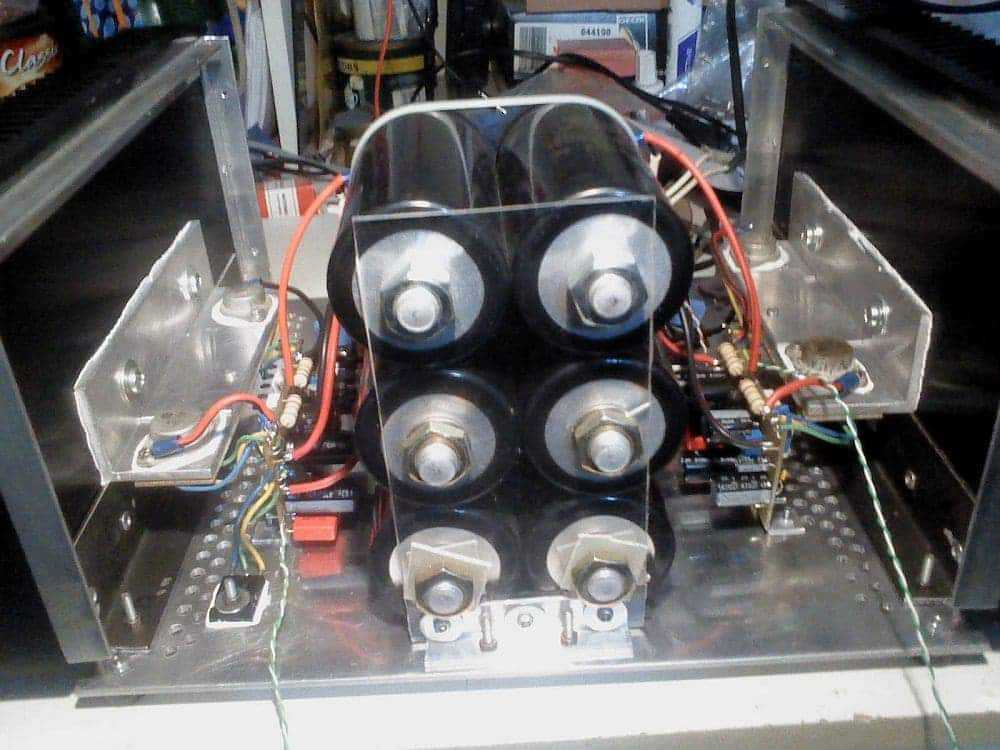

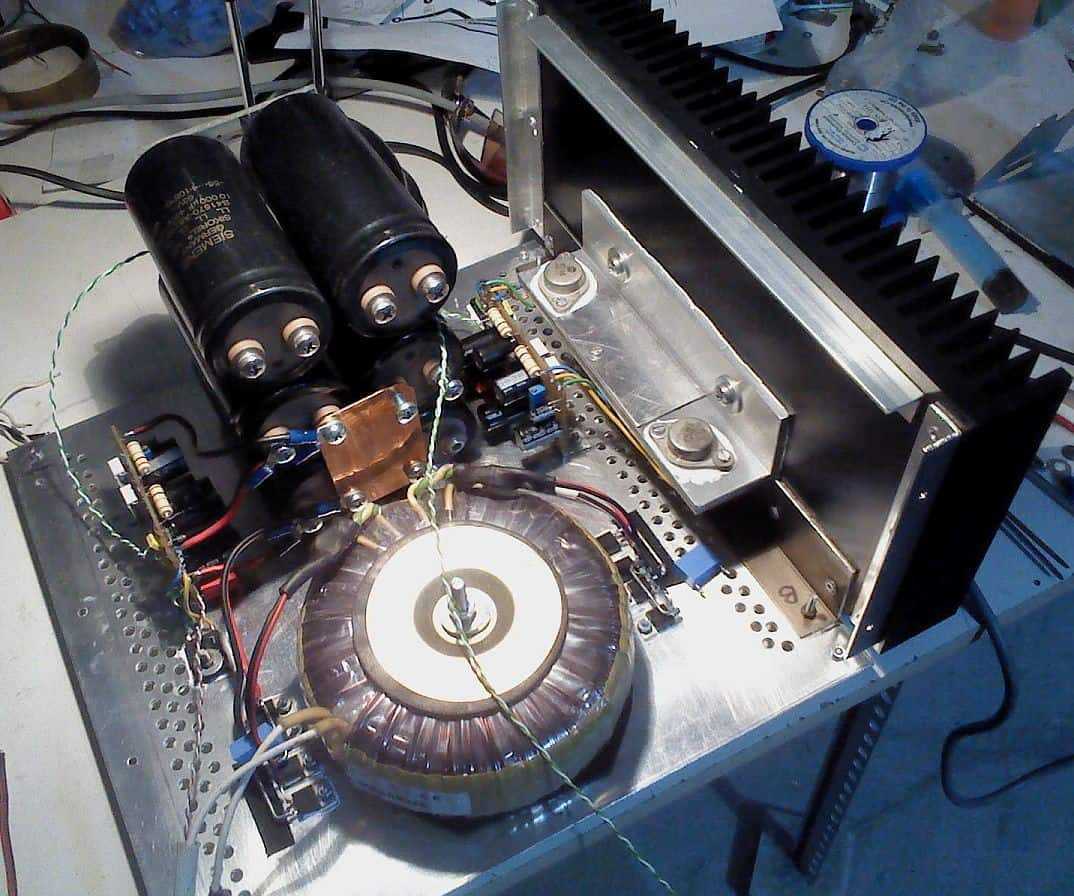

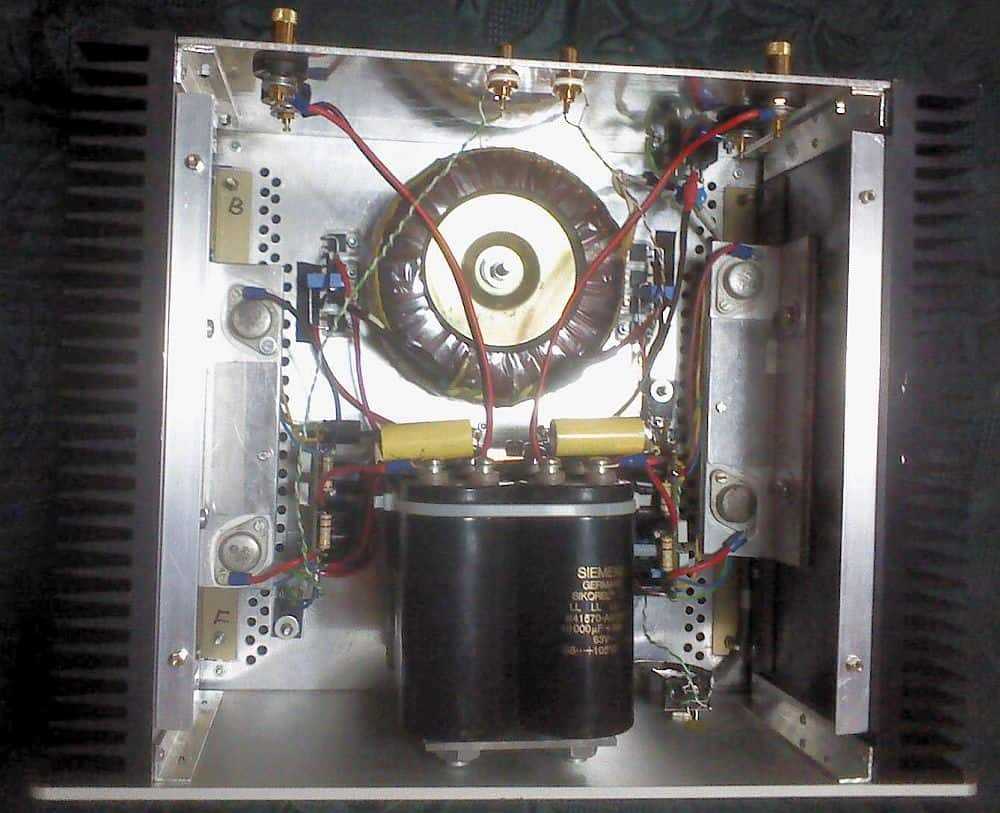

Dosta price, sad malo slike:
Amp je stabilan, bez zamki za pocetnike. Poshtovanje poznatih konstrukcionih principa, uz valjane komponente, obezbedjuje uspesnu izvedbu.
