26 odgovor(a) na ovu temu

[sax.hifi]

elem.

posto sam ja amater za stampane plocice, potrebna mi je pomoc.
ako neko moze da mi nacrta kako bi izgledale plocice. njih bi posle
dao da se izrade, ili ako se neko od kolega ponudi .......

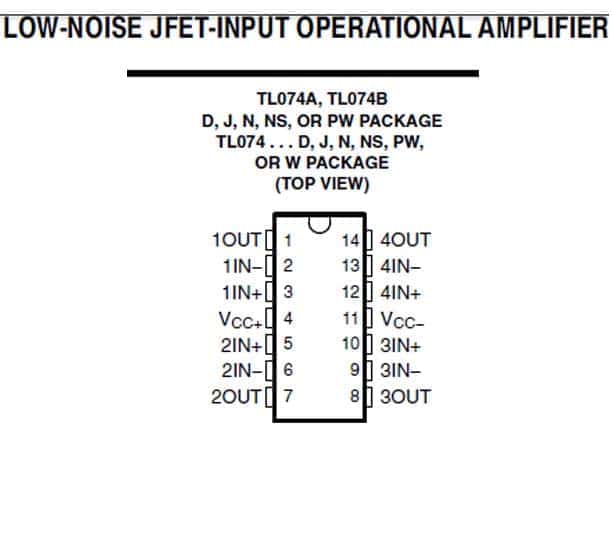

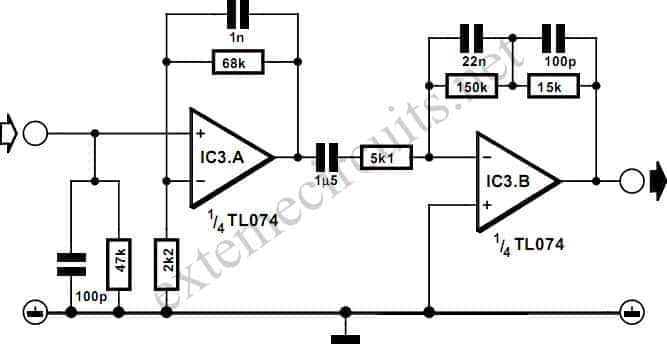

o cemu se radi : low budget MM RIAA sa TL074. evo i seme, i pin out.

otpornici 1/4W metal film, blokovi keramicki.

na semi 1,5uF - 1uF/63 poliester metalizirani + 0,47/100V poliester.
ili 3x 0,47uF/100V poliester.

dovoljno low budget.

hvala unapred.

Priložena sličica(e)

•
•

[Sipi]

Sale, taj sprezni kond od 1u5 je suvise male vrednosti. RC filter koji pravi sa 5k1 otporom (koji predstavlja ulaznu otpornost IC3.B ) postavlja donji rez od -3db vec na oko 25Hz i uvrce fazu za oko 40 stepeni sto prakticno znaci da od pristojnog basa nema nista ako taj kond ne dignes na barem 10-15uF.
Naravno da je takav film kond veliki i skup ali bolje ce da svira ako stavis solidan elektrolit (Elna, NIC i sl.) vece vrednosti i bajpasujes ga manjim blokom nego da stavis samo taj mali blok.

[sir Oliver]

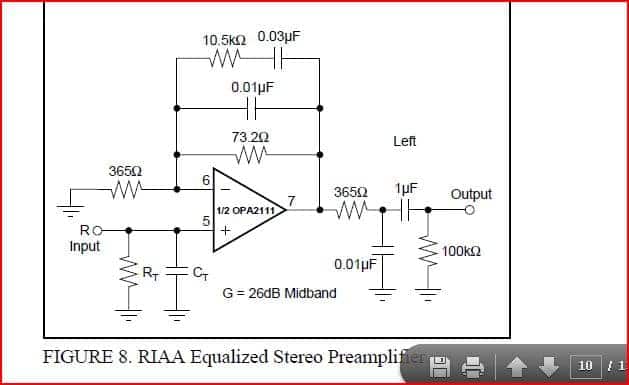

Ovo i na rasteru mozes da uradis. Dovoljno je prosto

[papa d.j.]

Ne bih da ti se mešam u koncepciju, ali, da li si video ovo:

http://www.diyaudio....shiny-and-ns10/

E sad, ako ne radiš za sebe..
Nije komplikovana, Stein zadovoljan.

[stein]

Dakle, preciznije

šema: http://www.diyaudio....dpost__p__14770
pločice: http://www.diyaudio....dpost__p__15943

edit: šema koju si dao je iz Elektora, a što sam njihovo probao, sve je ili loše ili ne valja. U najboljem slučaju, za iste pare može i bolje, uglavnom mnogo bolje

[apexaudio]

sax.hifi, za 16 February 2011 - 23:57, kaže:

elem.

posto sam ja amater za stampane plocice, potrebna mi je pomoc.
ako neko moze da mi nacrta kako bi izgledale plocice. njih bi posle
dao da se izrade, ili ako se neko od kolega ponudi .......

o cemu se radi : low budget MM RIAA sa TL074. evo i seme, i pin out.

otpornici 1/4W metal film, blokovi keramicki.

na semi 1,5uF - 1uF/63 poliester metalizirani + 0,47/100V poliester.
ili 3x 0,47uF/100V poliester.

dovoljno low budget.

hvala unapred.

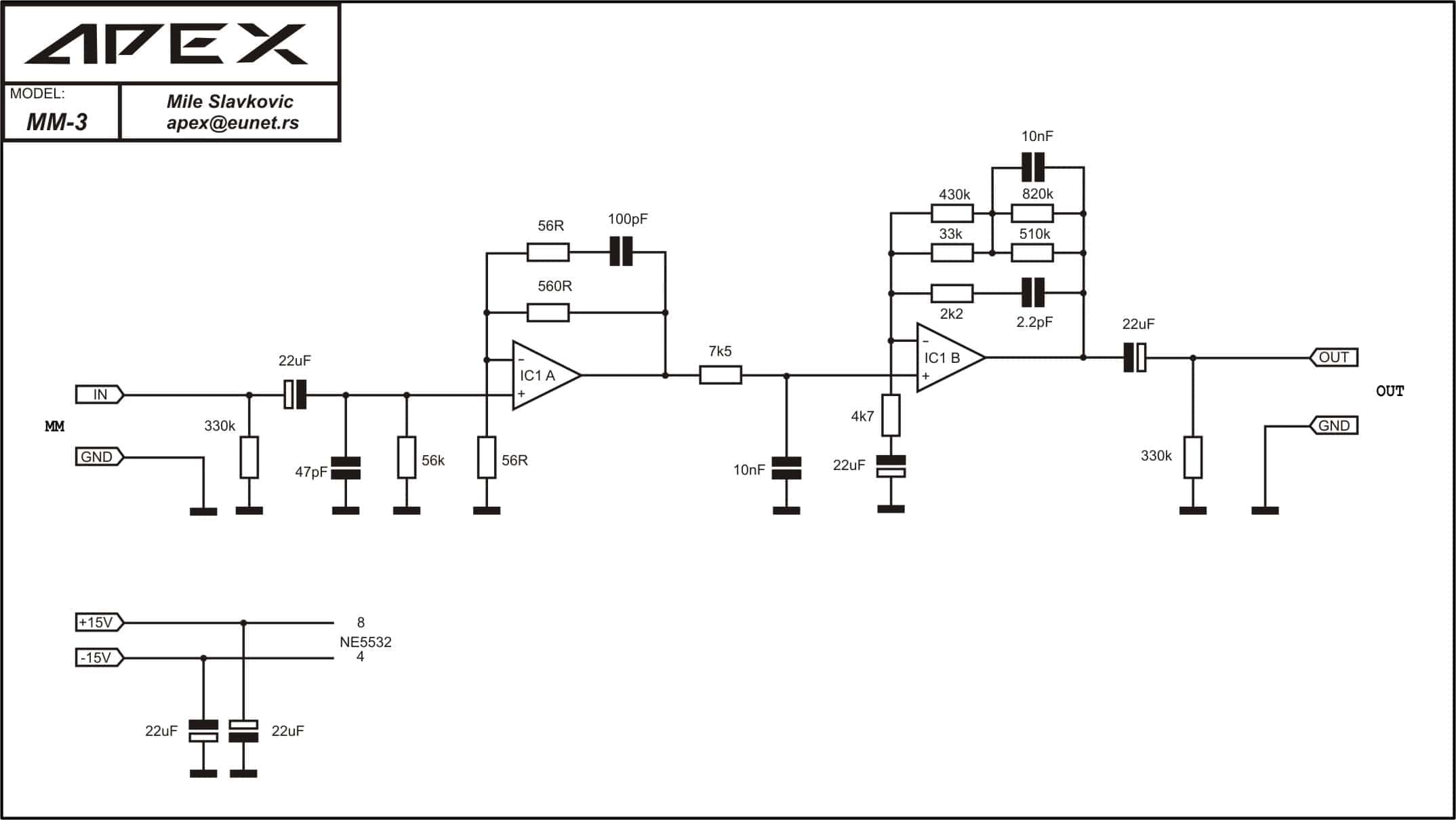

Evo provereno dobar phono

Priložena sličica(e)

•

[apexaudio]

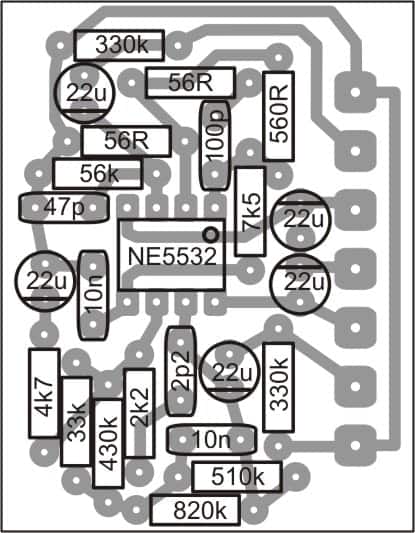

Plocica za jedan kanal izgleda ovako,

Priložena sličica(e)

•

[stein]

NE5532 je definitivno bolji izbor od TL07x za RIAA.

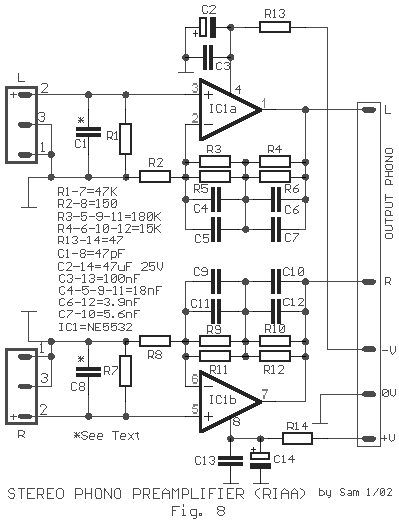

Evo i jedne još jednostavnije izvedbe a dobre... ako se ide na OP-Amp izvedbu...



C1/C8 prilagoditi zvučnici i kabelu.

[sax.hifi]

hvala svima na savetima.



ali, posto uvek mora da bude ali.

znam ja dobro kako da napravim MM RIAA. ali nije to poenta. poenta je da
ne pravim taj budjavi koncept za mene. mora da bude tako kako je, i shodno
tome sam zamolio da ako ima interesenata, da mi neko nacrta plocice za
ovaj budjavitis. ako je neko rad. vratio sam se malopre iz m.princa sa potrebnom
sitnom boranijom za doticne low budget RIAA.

sto se mene licno tice, ja imam cevnu MM RIAA sa EF86, i necu sebi praviti, niti
pomisljam na nesto drugo.

za kraj, ako je neko od kolega dugara DIY rad da mi nacrta, osmisli plocice, bio bi
mu veoma zahvalan.

[stein]

Ako nećeš raster (što ja uvek činim kada pravim po jedan komad) onda uzmi pa milimetarski papir, iscrtaš, probušiš, potom vodootporni flomaster, kiselina....

Druga opcija je da skineš Eagle ili neki sličan program i poigraš se...

Ovo je toliko jednostavno a malo ko je zainteresovan da radi RIAA ovakvog, bazičnog kvaliteta... Dakle, parola snađi se! Ili iskoristi Apex šemu kad ti već čovek da sve

[apexaudio]

Pretpostavljam da se nekom vise gresaka u sistemu tako poklopilo da mu ovaj Elektorov MM phono (koji uz sve ostale greske obrce fazu drugim OP-om) daje zadovoljavajuci zvuk.

Phono koji sam ja predlozio ima 2,5mV osetljivost i prati RIAA normu unutar +/-0,2dB siguran sam da ce mnogima biti koristan, a svako ko ga bude uradio iznenadice se neocekivano dobrim zvukom.

[Borko_KA]

sax.hifi, za 17 February 2011 - 16:23, kaže:

hvala svima na savetima.



ali, posto uvek mora da bude ali.

znam ja dobro kako da napravim MM RIAA. ali nije to poenta. poenta je da
ne pravim taj budjavi koncept za mene. mora da bude tako kako je, i shodno
tome sam zamolio da ako ima interesenata, da mi neko nacrta plocice za
ovaj budjavitis. ako je neko rad. vratio sam se malopre iz m.princa sa potrebnom
sitnom boranijom za doticne low budget RIAA.

sto se mene licno tice, ja imam cevnu MM RIAA sa EF86, i necu sebi praviti, niti
pomisljam na nesto drugo.

za kraj, ako je neko od kolega dugara DIY rad da mi nacrta, osmisli plocice, bio bi
mu veoma zahvalan.

" Znas da napravis MM RIAA" ,
ne zelis da se sam potrudis da nekoj trecoj osobi napravis "budjavitis"
ali bi bio zahvalan da neko to uradi umesto tebe?????

[sax.hifi]

kakvo nerazumevanje.

kazem da riju ne pravim za sebe. osoba koja mi je dala semu po kojoj
treba da uradim 15-20 komada hoce tako. ne mesam se. dao sam predlog
na pocetku da se po meni uradi sa NE5532 ali .... nikako. ne ulazim u detalje
zasto i kako, samo sam trazio pomoc za plocice. posto pomoci nema, uradicu
sam. da li cu ja biti zadovoljan - ne verujem, ali nijam ja u ovoj prici bitan. onaj
ko je bitan je zadovoljan, a to je vazno. sta ce mu ovakve rije - ne ulazim, svako
ima svoje razloge.

rija sama po sebi radi - kao sto sam i ocekivao - low budget, i sto je rekao Sipi,
ima tanke basove. ali, ni ja ni Sipi nismo u ovom slucaju bitni. bitno je da je
posao obavljen - low budget rija sklopljena i sviri. samo da jos ovaj kalambur
koji sam uradio u vazduhu stavim na plocice i to je to. a Sipi - pokazao je po ko
zna koji put da je Solid State Zmaj.

[sir Oliver]

A da li dolazi u obzir nešto više klase?

[apexaudio]

sax.hifi, za 17 February 2011 - 21:31, kaže:

kakvo nerazumevanje.

kazem da riju ne pravim za sebe. osoba koja mi je dala semu po kojoj
treba da uradim 15-20 komada hoce tako. ne mesam se. dao sam predlog
na pocetku da se po meni uradi sa NE5532 ali .... nikako. ne ulazim u detalje
zasto i kako, samo sam trazio pomoc za plocice. posto pomoci nema, uradicu
sam. da li cu ja biti zadovoljan - ne verujem, ali nijam ja u ovoj prici bitan. onaj
ko je bitan je zadovoljan, a to je vazno. sta ce mu ovakve rije - ne ulazim, svako
ima svoje razloge.

rija sama po sebi radi - kao sto sam i ocekivao - low budget, i sto je rekao Sipi,
ima tanke basove. ali, ni ja ni Sipi nismo u ovom slucaju bitni. bitno je da je
posao obavljen - low budget rija sklopljena i sviri. samo da jos ovaj kalambur
koji sam uradio u vazduhu stavim na plocice i to je to. a Sipi - pokazao je po ko
zna koji put da je Solid State Zmaj.

Sad se razumemo, posto je u pitanju biznis, mogu ja da projektujem i uradim tih 20 'rija' vrlo povoljno.

[Borko_KA]

sax.hifi, za 16 February 2011 - 23:57, kaže:

elem.

posto sam ja amater za stampane plocice, potrebna mi je pomoc.
ako neko moze da mi nacrta kako bi izgledale plocice. njih bi posle
dao da se izrade, ili ako se neko od kolega ponudi .......

posto sam ja amater za auspuhe, potrebna mi je pomoc.
ako neko moze da mi napravi i zavari. njih bi posle
dao da se izrade...

[stein]

Borko_KA, za 17 February 2011 - 21:59, kaže:

posto sam ja amater za auspuhe, potrebna mi je pomoc.
ako neko moze da mi napravi i zavari. njih bi posle
dao da se izrade...

Dovezi auto do moje radionice, moj glavni zavarivač je radio desetak godina u auspuh servisu pa takve stvari iza leđa, žmurećki...

[zbotic]

Vremena za projektiranje nemam, a nemam ni sličan gotovi PCB.

Međutim, ima jedan program s kojim je tako lako naučiti raditi da se sve može savladati i napraviti u jednom danu. Dovoljno za ručnu izradu pločice, a već mnogi rade i strojno iz programskog predloška.


http://www.expresspcb.com/

[sax.hifi]

hvala ! skinuo sam.

[scope]

Ja koristim uglavnom DipTrace. Freeware je dovoljan za ovo sto ti treba a na torentu ima i kompletan. Imas i tutorial tako da je lako savladati osnove. Za vikend mozes da uradis sta ti treba.

http://www.diptrace.com/download.php
