67 odgovor(a) na ovu temu

[sp300b]

Na temu TVC, pada mi na pamet da razmišljam opet na temu buffera.

Šta mislite na ideju da se opet poigramo i da napravimo jedan Ultimate Buffer.

Meni se vrzma po glavi sledeće:

1) Da koristimo 2SK170 (lako nabavljiv za raziku od 2SJ74)
2) Obavezno da kaskodiramo
3) Naravno, shunt napajanja za taj buffer - mislim da je sipi vec dao odlican predlog

Ako se slažemo, očekujem da sipi preuzme vodjstvo i da da neki predlog, pa hajde da se poigramo.

p.s. Što neko reče - nije da mi je baš neophodan, već čisto da mozak radi, a u poslednjih 2 godine smo dosta toga već zaključili tako da teško možemo velike greške da napravimo.

[Sipi]

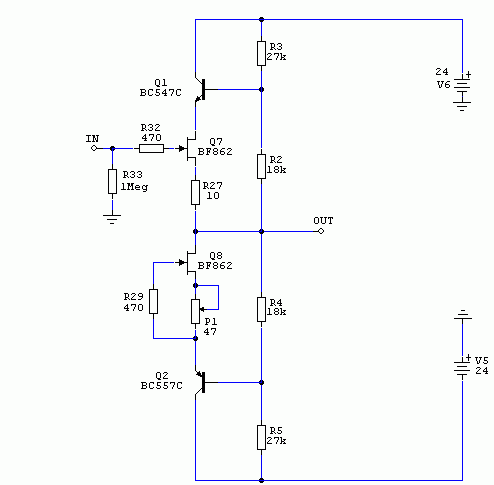

Evo ovako:


Umesto BF862 ide 2sk170V. Clean swing je 40-ak Volti peak-to-peak na opterecenju od 10K. Potrosnja je oko 80% Idss. Sa P1 se namesta DC offset na izlazu. Zin je 1M, Zout je oko 40 R.
Ako nije potreban tako veliki swing, smanjiti napon napajanja. Sa +/-15V clean swing je nesto preko 20V peak-to-peak na Rload od 5K.

Frekvento je potpuno linearan (+/- 0dB) preko 1MHz a fazno do nesto preko 600kHz.

[bata bane]

Znaci ovdi je lista za prijavljivanje

[sp300b]

[Impuls]

Mislim da je SP300B mislio na lakse nabavljive 2SK170BL pa ce se morati raditi sa mallo manjom strujom.

[Sipi]

Impuls, za 09 January 2011 - 01:14, kaže:

Mislim da je SP300B mislio na lakse nabavljive 2SK170BL pa ce se morati raditi sa mallo manjom strujom.

Ima on dovoljno 2sk170V...
A i ako stavi BL varijantu imace malo vecu Zout (oko 50-ak oma) - nista strasno. Al' ako se zeli bash ultimate, onda BF862...

[sp300b]

Mislio sam na 2SK170V. Ne znam šta prodaju u Kelcu, ali znam da imaju 2SK170

Nego, sipi, zašto ne ovako ? Mislim na Kaskode....

Priložena sličica(e)

•

[Zen Mod]

zato sto onako kako ih je Sipi namikerio - imas rad aktivnog elementa zaista u constant voltage rezimu

[Sipi]

sp300b, za 09 January 2011 - 01:32, kaže:

...

Nego, sipi, zašto ne ovako ? Mislim na Kaskode....

Tako bi upotrebljiv swing bio upola manji a i Vds je daleko od konstantnog.

[sp300b]

Aha,,,Hvala ZM, Hvala sipi.

Dakle, ako dobro razumem, baza "pliva" u ritmu izlaza, a onda se i napon Draina tako ponasa....Obzirom da je Sors na izlazu..delta Vds je odprilike konstantna...veoma zanimljivo.

p.s. za zaboravne

Note: 2SK170 IDSS classification

GR: 2.6~6.5 mA,
BL: 6.0~12 mA,
V: 10~20 mA

[Zen Mod]

zato ces kod mnogih kaskodnih konstrukcija naci kaskodiranje sa gnd referencom - gde je to vrsta linearizacije stepena ( sweet spot article , kao analogija ) , ali je to ograniceno na kola koja imaju mali swing

ako imas kolo sa velikim svingom i jos i total nfb - logicno je da je referencirano na izlaz

[sp300b]

Mislili ste tako lako da me se otarasite

Možemo li da stavimo neki dobar CCS umesto R2 i R4 ili umesto R3 i R5?

[Zen Mod]

pa stavi BF245C i ledovke

[bata bane]

Zen Mod, za 09 January 2011 - 03:24, kaže:

pa stavi BF245C i ledovke

A DM2540?

[BlueSkyNIS]

Strujni izvor (CCS) ne mora da "pliva" sa signalom, već može da se fiksira na -Vee i da se stavi obična kaskoda sa referencom, takođe, na -Vee, a ne Hawksford-like-ova kaskoda. Sve je isto, jedina prednost je što se ništa ne kači na izlaz buffer-a (pre je bio vezan R4) i na taj način se ne zagađuje izlazni signal.

[sp300b]

Ako pravimo Ultimate, neka i bude Ultimate.

Može li nešto ovako - da dupliramo 2SK170 ?

Priložena sličica(e)

•

[Sipi]

sp300b, za 09 January 2011 - 10:45, kaže:

Ako pravimo Ultimate, neka i bude Ultimate.

Može li nešto ovako - da dupliramo 2SK170 ?

To ima smisla ukoliko zelimo da pogonimo sledeci stepen koji ima bas malu Zin (manje od 5k).
Posto je ovo Single Ended Source Follower i "donji" JFET je izvor konstantne struje i njega bi trebalo duplirati jer bi bila potrebna dvostruko veca struja.

Tvoje prethodno pitanje (CCS za kaskodu umesto otpornika) bi imao smisla u slucaju da buffer napajas nekim losijim izvorom napajanja - ako ces koristiti shunt kako je receno na pocetku, onda ta egzibicija postaje nepotrebna.

[sp300b]

Sipi, za 09 January 2011 - 12:03, kaže:

To ima smisla ukoliko zelimo da pogonimo sledeci stepen koji ima bas malu Zin (manje od 5k).
Posto je ovo Single Ended Source Follower i "donji" JFET je izvor konstantne struje i njega bi trebalo duplirati jer bi bila potrebna dvostruko veca struja.

Tvoje prethodno pitanje (CCS za kaskodu umesto otpornika) bi imao smisla u slucaju da buffer napajas nekim losijim izvorom napajanja - ako ces koristiti shunt kako je receno na pocetku, onda ta egzibicija postaje nepotrebna.

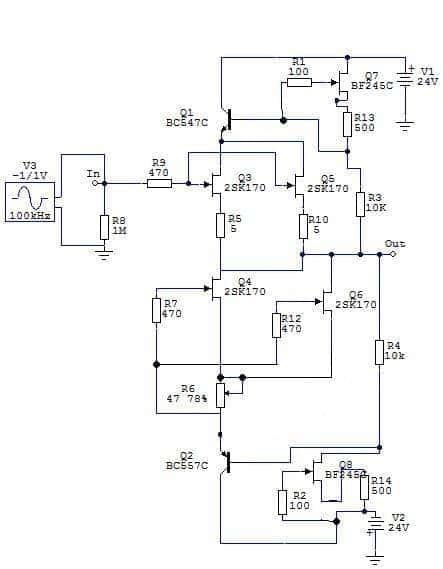

OK, mada...može znači ovako...

Priložena sličica(e)

•

[Sipi]

Pa ne bash (sta ce ti dva trimera?)....

E Slobo, mojne komplikujes...

[Zen Mod]

sp300b, za 09 January 2011 - 19:24, kaže:

OK, mada...može znači ovako...

eve ti ovako ......

al' ne bih ja tako ;

napraviti obican (dva bjt ) CCS dole , sa sve trimerom

kaskoda dole je onda apsolutno nepotrebna

Priložena sličica(e)

•
