Quad 405 for beatgoeson

[Zen Mod]

ima tome dosta vremena kako je kolega geatboeson poslao svoj vremesni Q405 na popravak i sredjivanje ;

elem - posle svih zadnjih komplikacija sa mojim batrganjem sa urnisanim kicmenim stubom/radom/neradom/etc. malisa je najzad dosao na red .

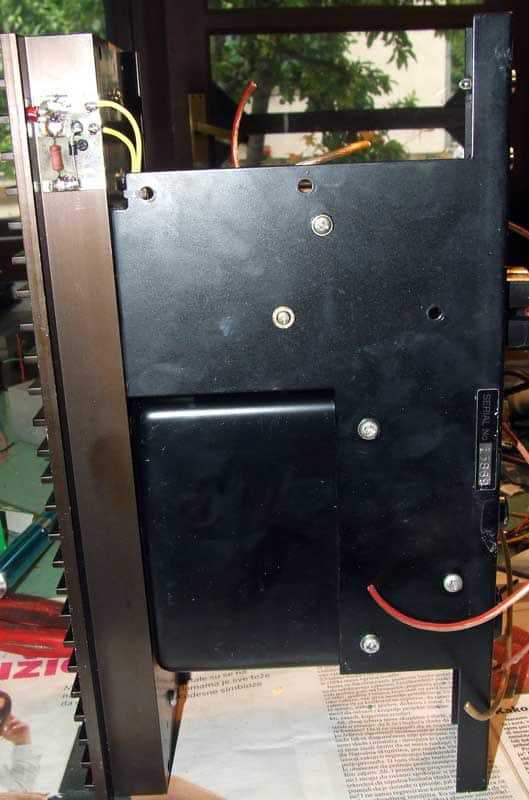

prvo koja fotkica - s napomenom da sam zaturio iste na kojima se vidi u kom stanju je amp bio pre rastavljanja u sastavne delice .......

slikacu naknadno proces sastavljanja sutra/prekosutra

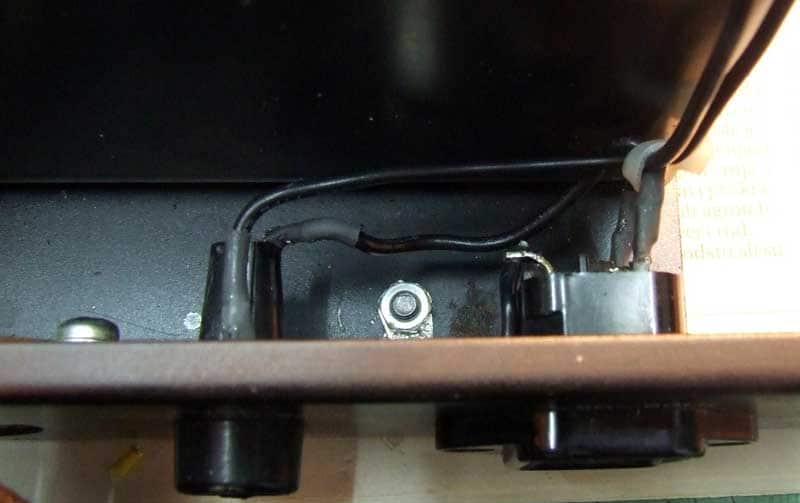

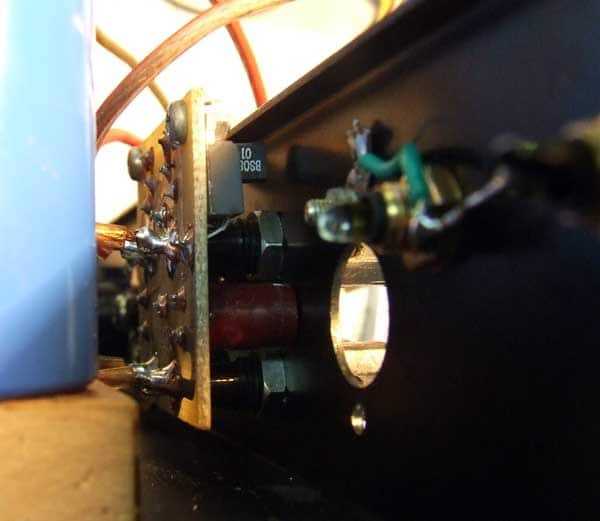

hm , da - beatgoeson ga je kupio polovnog ( ne znam koliko dugo je uopste bio funkcionalan ) ; kuriozitet je -izmedju ostalog- da je evidentno unutrasnjost ampa stradala od misje rabote ( demontiran DIN konektor , nezacepljena rupa ) , i to pre nego ga je B. kupio ;

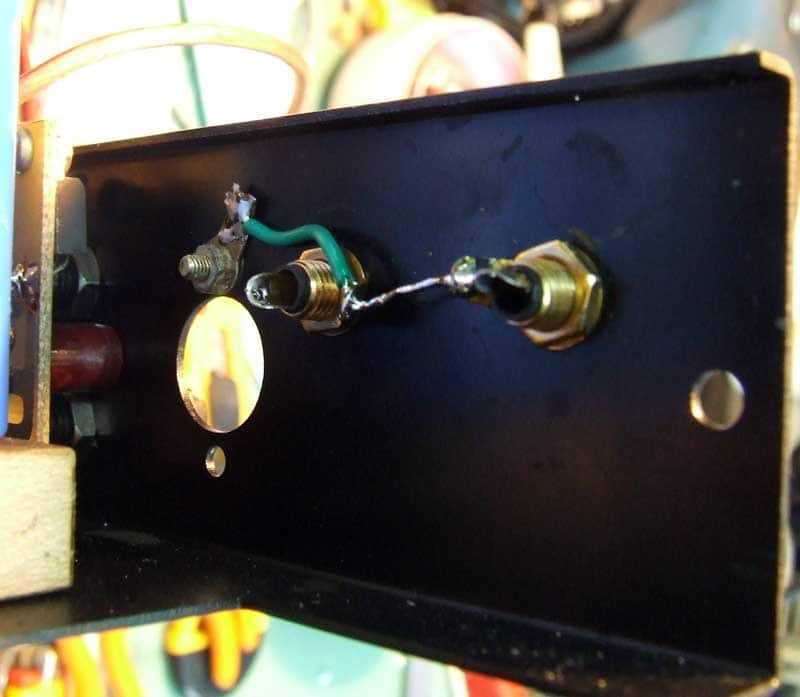

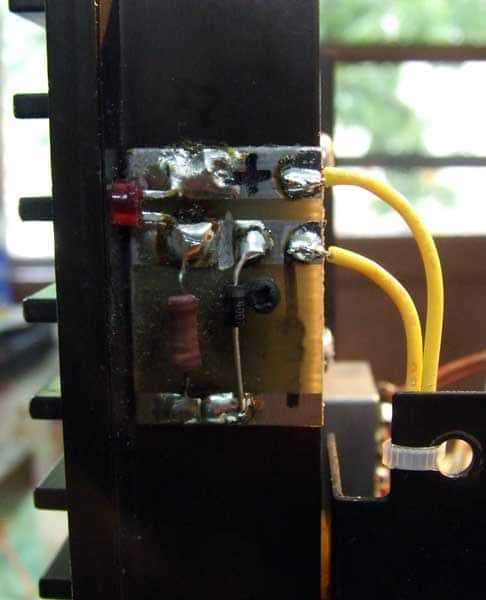

vidljivo je nevesto i nepotpuno krpljenje nedostajuce izolacije na zicama , a najsmesnije je bilo videti usukani par tankih zica ( za LED) , sa kojih potpuno nedostaje izolacija ;

taj par je pod naponom od 50V inace ........

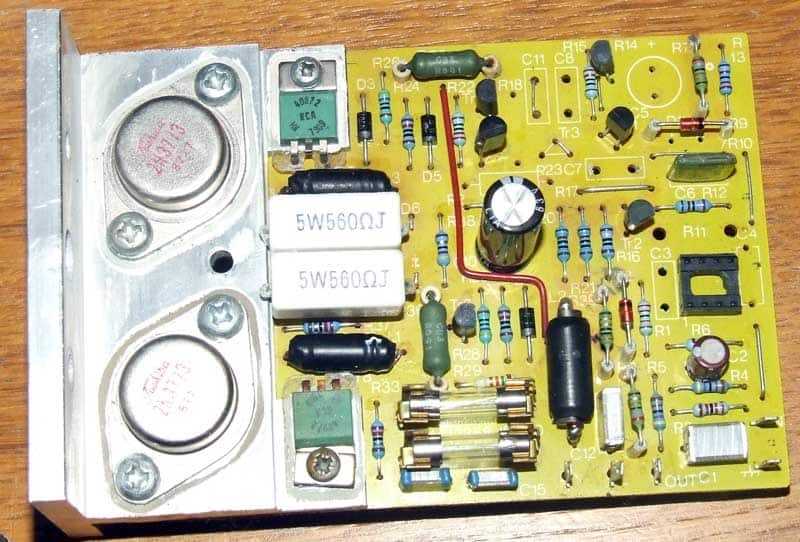

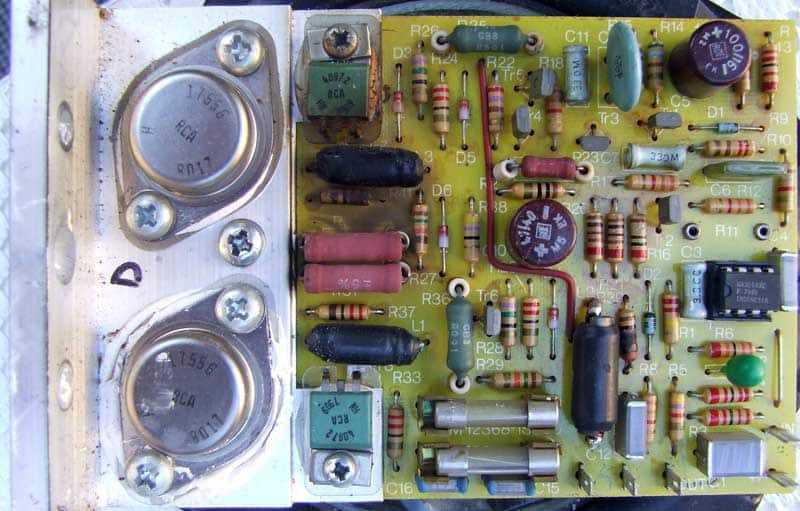

daklem - za pocetak jedna slicka pcb - origigi stanje ; vidljivo je da je amp imao tesku proslost - stalan rad pod vecom snagom , a sto bas i ne prija tankim vodovima na original pcb

[Zen Mod]

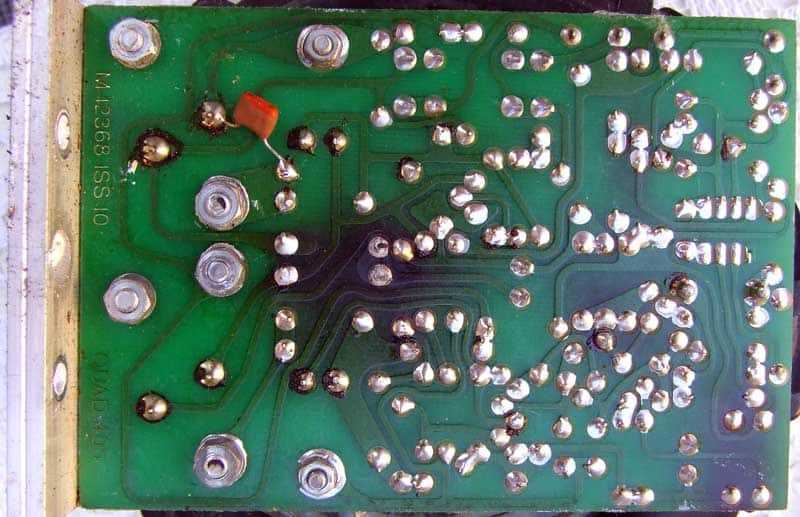

pominjana teska proslost ampa je veoma vidljiva na ovoj slici ;obratiti paznju - koliko se vidi - da je preopterecena vecina vodova , ne samo oni na tamnim poljima koja su najupadljivija

[Zen Mod]

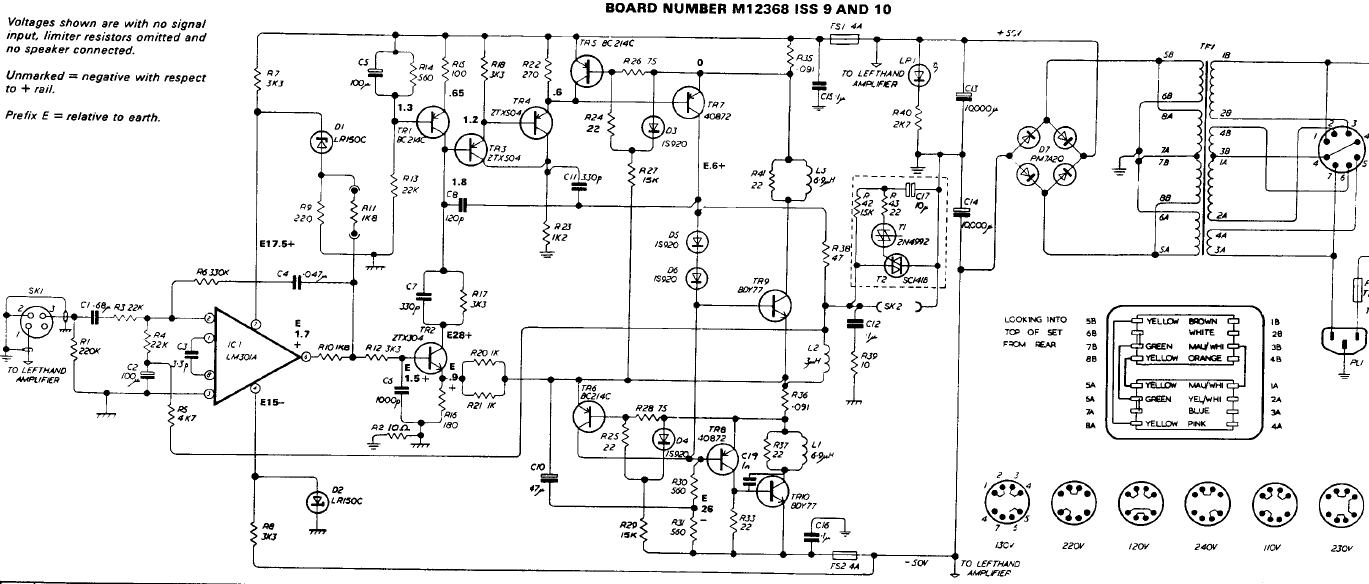

pcb 12368 issue 10original sema Q405 - kao napomena - je napravljen prvenstveno imajuci na umu pogon Quad elektrostatika ( otud i predvidjeno ubacivanje limitera tj. ogranicavaca amplitude izlaznog napona) .gledajuci fizicki kako je uradjena pcb ( dugacki i tanki energetski vodovi , mada je organizaciono po pitanju potencijala dobro uradjeno) , kao i vrednost na kojoj proradi strujna zastita - evidentno je da je 405 amp koji izbacuje 100W striktno na benignom opterecenju od 8 oma , i to ne na duze vreme

[Zen Mod]

popravka :

zamenjeni gotovo svi otpori ( mada vremesni Iskra otpori nisu driftovali , vise je nego opravdano staviti danasnje standardne mf otpore ) , zamenjeni svi poluprovodnici ( sem driverskih tranzistora ) , nekoliko otpora zamenjeno jacim .

prepravka na pcb :

na netu postoji sijaset tutorijala za tweak Q405 , od kojih su neki delo amatera koji ne znaju sta rade , neki delo profesionalaca koji na dopadljiv nacin prodaju finu englesku maglu ( fancy kondove i OP-ove ) , no par web lokacija sadrze manje vise amalgam stvari koje su svrsishodne ;

http://www.dc-daylight.ltd.uk/Valve-Audio-...s-and-Info.html

dovoljno informacija , stvari za download i proucavanje

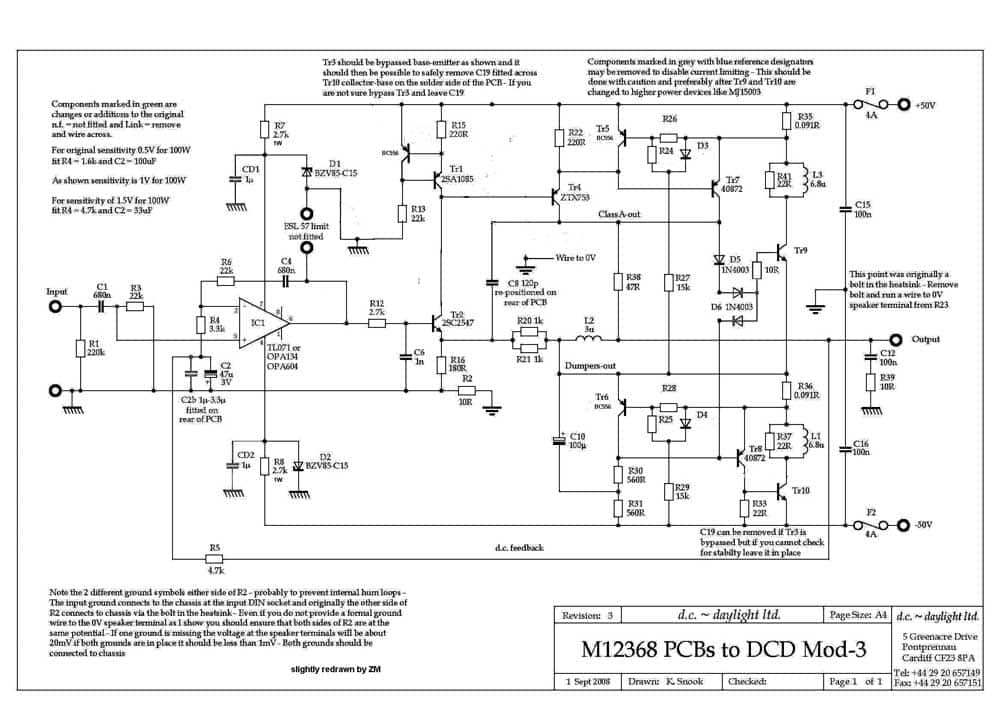

ono sto sam ja uradio se vidi na sledecoj semi od K. Snook-a , s napomenom da neoznacene vrednosti otpornika u strujnoj zastiti iznose :

R26=R28=120E

R24=R25=420E

dakle ..... smanjen ukupan gain ( sad je 1V5 za punu snagu) , ulazni OP prebacen u neinvertujuci mod ( manji sum blabla) , ostale razlike - koga interesuje - lako je videti iz dve seme ...... mahom se svodi na umanjivanje kompromisa koji su postojali u tim iteracijama Quad amplifikacije .... tako da je evidentna slicnost sa kasnijim 306 , 606 itd.

[Zen Mod]

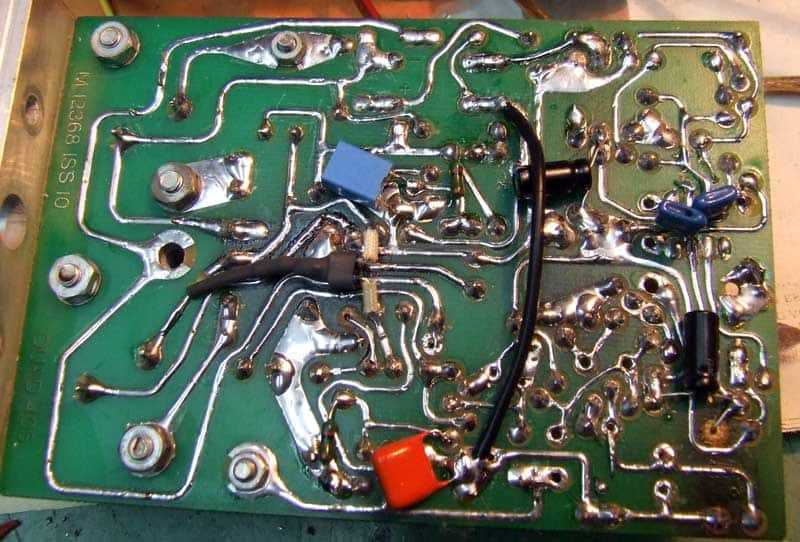

pomalo sizifovski posao - pored neophodnih seckanja vodova , busenja par dodatnih rupica itd. bilo je neophodno oguliti stop lak sa svih vodova i pokalajisati iste . sve u cilju da se zaustavi dalje propadanje vec (pre)grejanih vodova .ako nista drugo - bar sam se nauzivao nitro razredjivaca , cisceci pcb od fluxa po lemljenju ........ sad to izgleda otprilike ovako , sem jos par intervencija ( C8 i premosteni vodovi kod OP) koje su nastale posle slikanja . ono sto je najvidljivije je reroute diodnog stringa za biasovanje current dumper-aako se setim - zamenicu ovu fotku sa aktuelnijom , koja je pozeljno i manje blur

[Zen Mod]

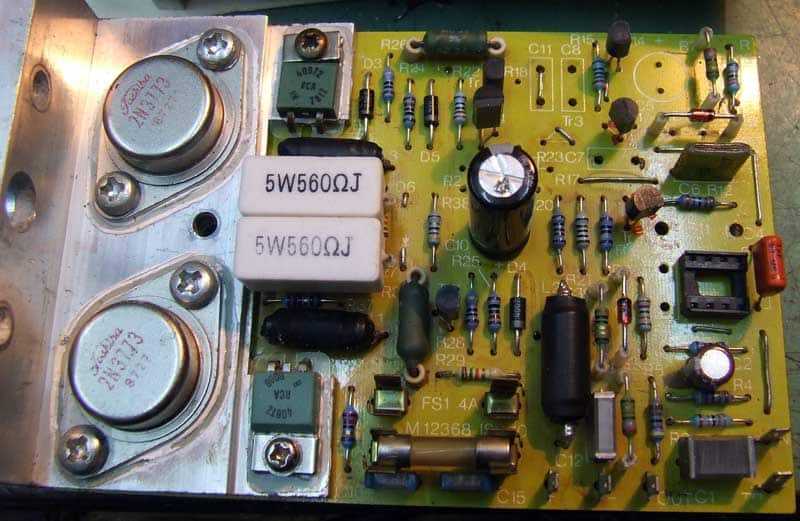

tako da pcb izgleda otprilike kao na sledecoj slici ;na moju veliku zalost - jedan izlazni ( od 4 ukupno ) tranzistora je polucrknut .... nit smrdi nit mirise , tako da sam morao izvuci prastare Toshiba 2N3773 iz Sport Billy torbice ..... i zameniti sva 4otpornik u izlaznom Boucherot clanu , kao i zenerice i pripadajuci predotpori su podignuti od pcb da se omoguci bolje hladjenje , otpori od 560E/1,3W su zamenjeni jacima prvenstveno zato da budu vise udaljeni od pcb , kao i zbog toga sto 5W otpori daleko lakse disipiraju toplotu od malecnih .

[Zen Mod]

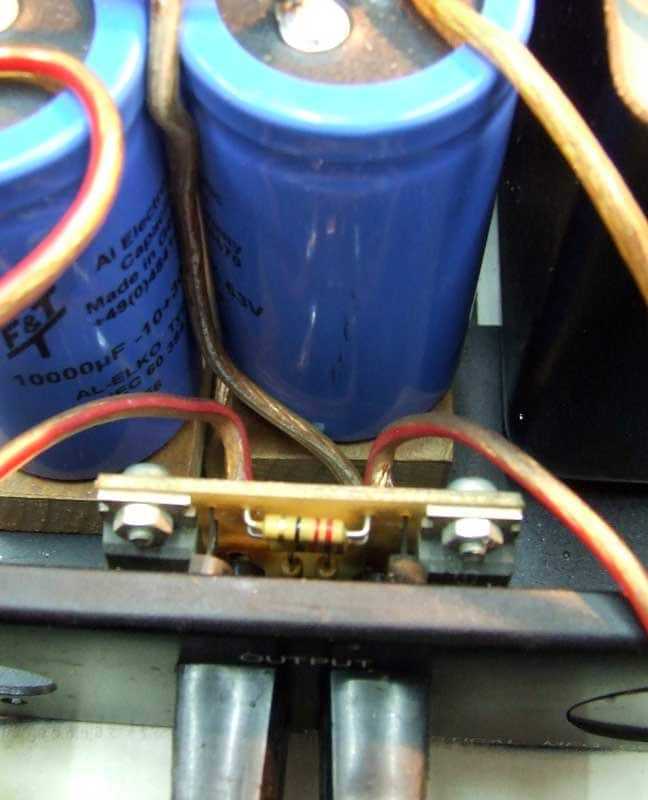

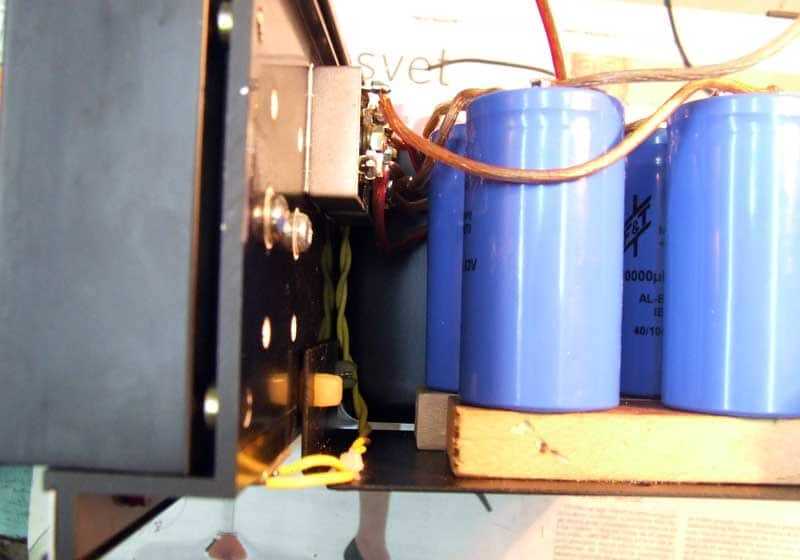

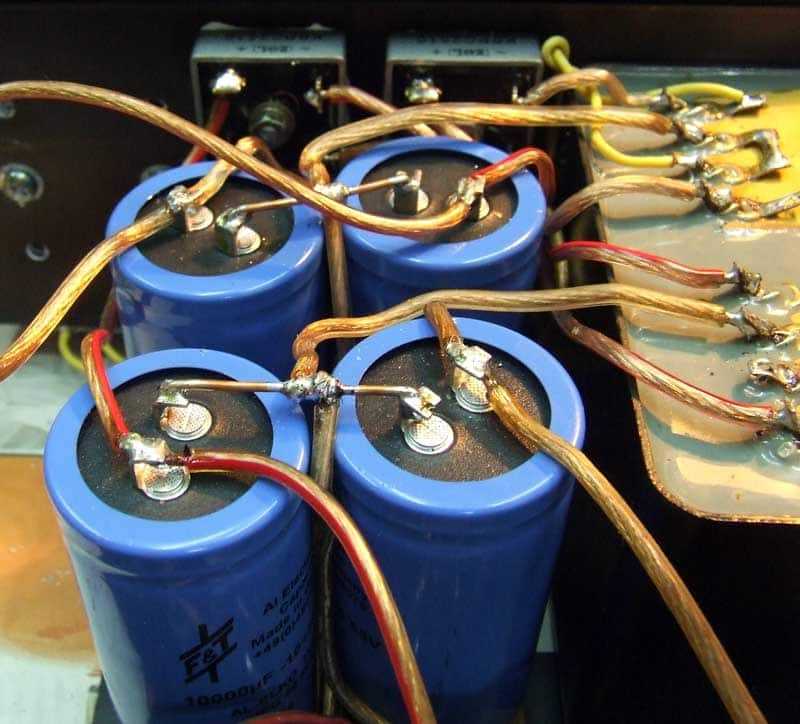

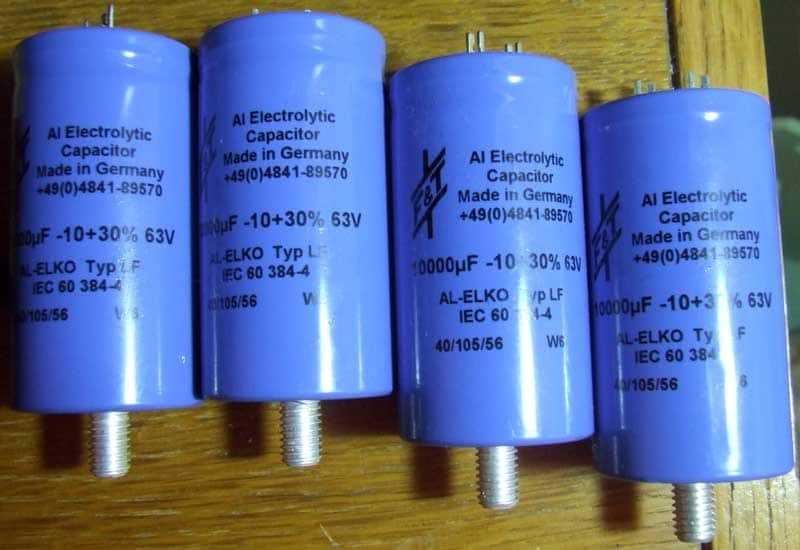

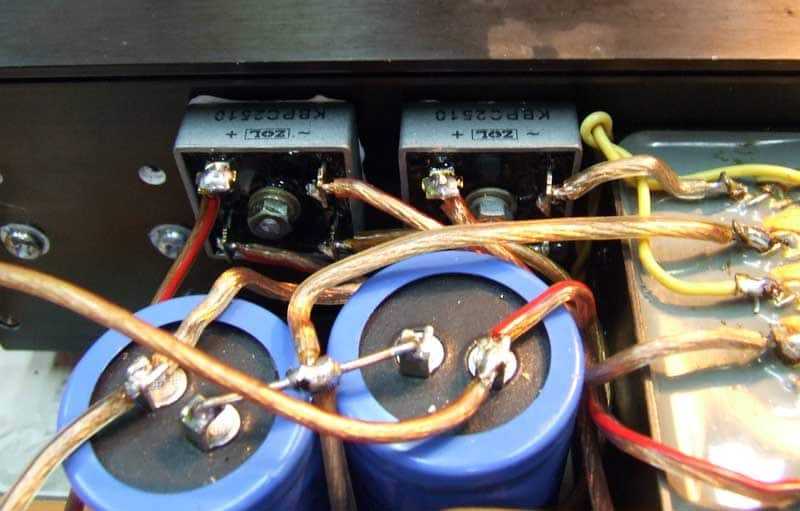

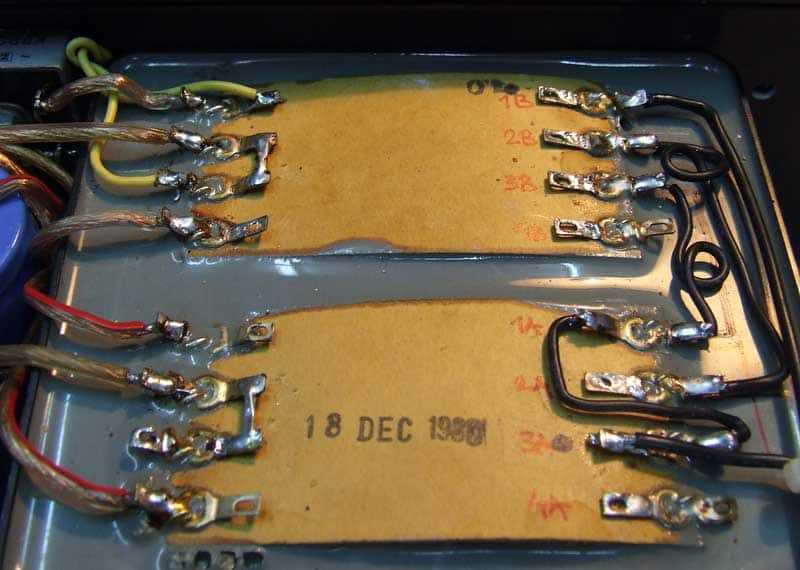

s obzirom da trafo ima sekundare koji omogucuju da svaki kanal ima svoje sekundare , graetz i filtarske kondove , tako ce i biti oziceno ;problem naravno nije nabavka i fizicka montaza dva "kocka" graetza ( smestanje Shotky dioda u TO220 kucistu vec jeste problem) , nego je bila manje vise umetnost naci elkove koji su em dobri , em mogu da stanu .uspelo se i to , uz malu pomoc dezurnog gundjala - kolezi Impulsa ;hvala jos jedared sutra sledi nastavak ;prepodne pakujem najzad Miki njegov Babel komplet i Neskoru PSM LS .posle toga radim na nastavku foto stripa
