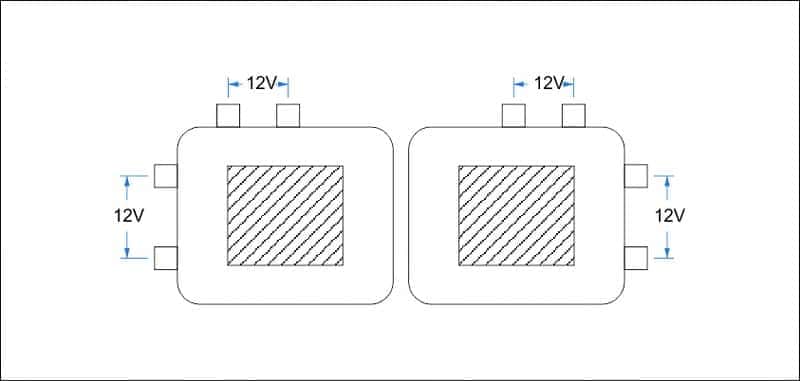

Nakon manjih konsultacija sa mega carem Zenom, odlučih se konačno za mini verziju Babela. Polazna tačka je da sa što manje kinte se dođe do što boljeg zvuka - za prvi A class amp mi je to cilj, pa će biti sastavljen od onoga što se našlo po fiokama... a našao se jedan zanimljiv trafo, uz već kupljenje 'ladnjake (malo manje od onoga što bi moglo da ohladi Babel bez mini sufiksa). Pošto imam 1290923 pitanja u vezi izrade (na big diya ima uglavnom svega, ali kada otvorim temu sa 1250 stranica, dođe mi da se šlogiram), a Zena sam već smorio na pp, ondak da otvorim temu pa da svi lepo diskutujemo tokom izrade ovog lepog ampa (a možda neko nešto i nauči ). Trafo koj imam je 'vakav: Dva ovojena sekundara sa 2 odvojena navoja na UI jezgru. Radio je kod mene u pojačalu za subwoofer na 2x24V, a od čega je nemam pojma. Snage je oko 150VA. Zamislio sam ovakav ispravljač sa shottky diodama: 3x10.000uF po grani,po kanalu. Dakle 2 ovakva ispravljača, total 120mF filtracije.... (jel dobro ovo i koliko da mi bude R? ) Nacrt'o i pločicu (pdf prilog, jel sam lepo nažvljo? ) E sad, ono što sam već našao na forumu za Mikoristovog minija je ovo: i ovo: pa me interesuje moj scenario... sa 12V dobiću teoretski x sqrt2 = 17,nešto, neopterećenog napona. Ali koliko će to izaći pod opterećenjem? Tj. da li nešto dodatno trebam menjati u šemi da bih izvukao 1A mirne struje? (iz trafoa može da poteče 3A po kanalu, tako da ima i za grejanje sobe, kad opiči minus napolju). napajanje ploca.pdf
